nvent SCHROFF VARISTAR 21130-761 User Manual

Download this manual

Benutzeranleitung

VARISTAR

Schwenkrahmen 160°

Achtung Kippgefahr

Beim Öffnen des bestückten

Schwenkrahmens besteht

Kippgefahr des Schrankes.

Stability Warning

There is a danger of the cabinet

toppling over when assembled

swing frame is opened.

Attension, risque de

basculement

A l'ouverture du cadre pivotant

rempli, l'armoire risque de

basculer.

nVent.com

60130-242_BET

Rev.B

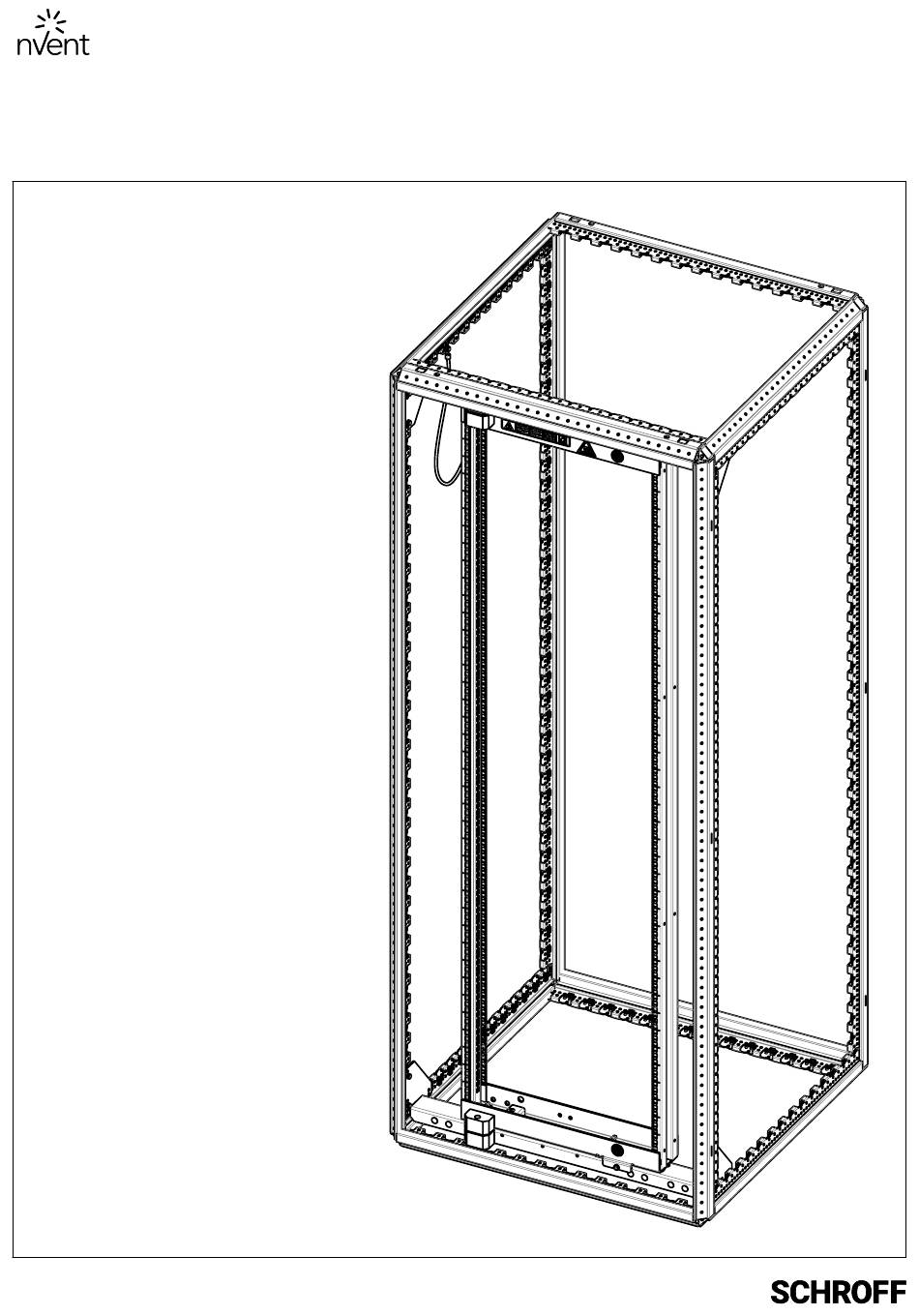

User Manual

VARISTAR

Swing frame 160°

1/6

Instructions utilisateur

VARISTAR

Cadre pivotant 160°
