Danfoss VLT FC 102 Installation Manual page 47

VLT® Frequency Converters, 0.25–90 kW
Panduan Instalasi
1.6 Mencocokkan Kiriman dan Isinya
Pastikan item yang disediakan dan informasi pada pelat nama di bagian luar penutup sama dengan pesanan.
Kode tipe digunakan dalam tabel sekering. Tuliskan kode tipe dan nomor seri untuk rujukan di masa mendatang.
1
2
3
4
5

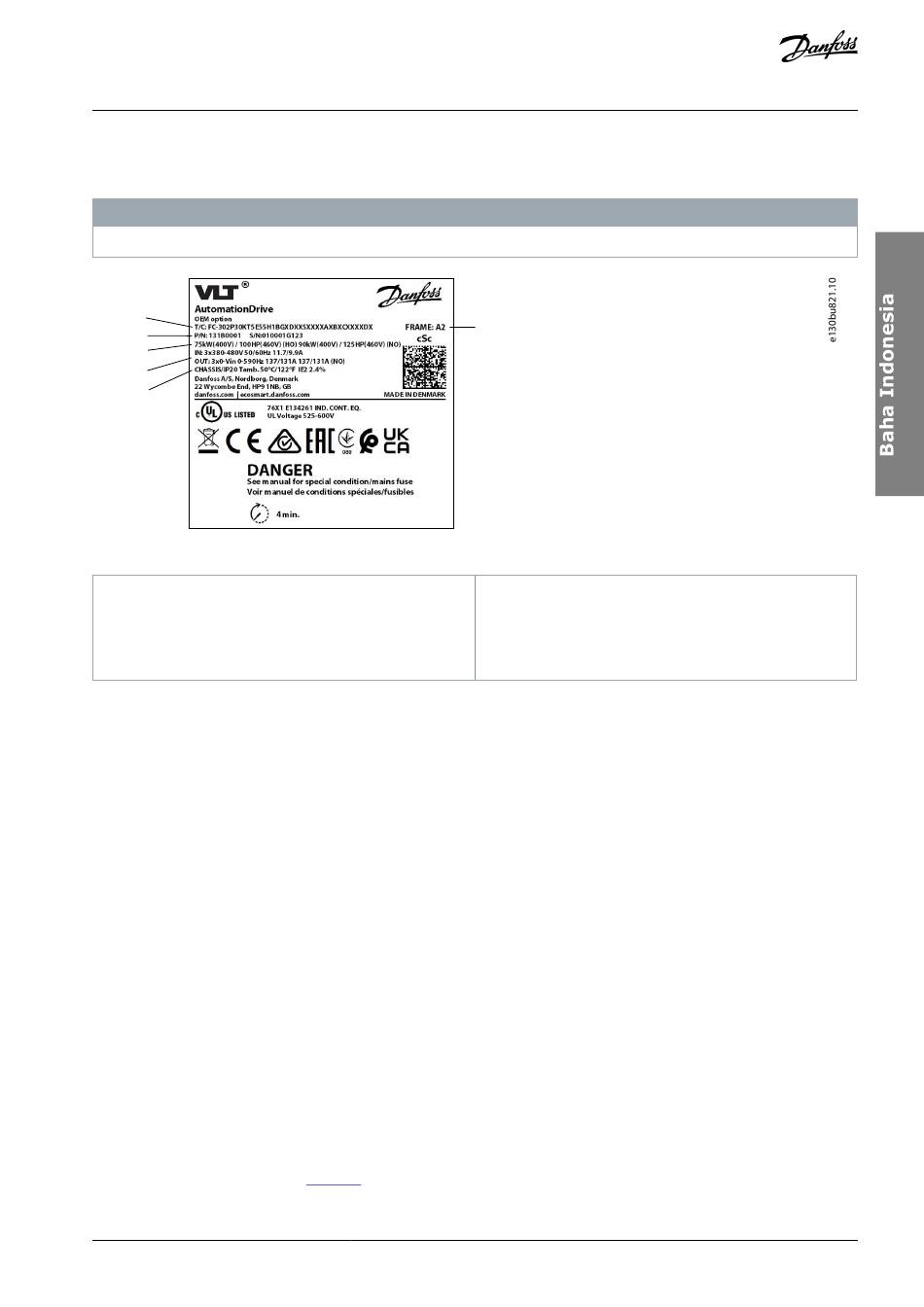

Ilustrasi 1: Contoh Pelat Nama
1 Kode jenis
2 Nomor komponen dan nomor seri
3 Rating daya
1.7 Pemasangan Sesuai EMC
Untuk informasi tambahan, lihat panduan pengoperasian dan desain khusus produk.
• Gunakan kabel shielded (berpelindung) untuk motor (kabel unshielded (tanpa pelindung) dalam konduit logam boleh diguna-
kan), rem, DC, dan kabel kontrol.
• Minimalkan panjang kabel motor, rem, dan DC untuk mengurangi tingkat interferensi dari seluruh sistem. Sediakan ruang be-
bas minimal 200 mm (7,9 in) antara input listrik, kabel motor, dan kabel kontrol.
• Alirkan arus kembali ke drive menggunakan pelat pemasangan dari logam. Pastikan kontak kelistrikan dari pelat pemasangan
melewati sekrup pemasangan ke rangka logam penutup bagus.
• Jika terjadi perbedaan tegangan potensial pada titik-titik sambungan shield (pelindung), hubungkan kawat penyetara berimpe-
dansi rendah sejajar terhadap kabel shielded.
• Jika menggunakan relai, kabel kontrol, antarmuka sinyal, fieldbus, atau rem, hubungkan shield ke penutup pada kedua ujung-
nya. Jika jalur pembumi mempunyai impedansi tinggi, berisik, atau membawa arus, lepas sambungan pelindung di 1 ujung un-
tuk menghindari aliran arus pembumi.
1.8 Memasang Drive
Lokasi pemasangan penting.
Arus output penuh tersedia jika syarat-syarat pemasangan berikut terpenuhi. Untuk suhu dan ketinggian di luar rentang ini, lihat
bagian Penurunan rating dalam panduan rancangan spesifik produk.
• Suhu udara lingkungan maksimum: 45
• Toleransi suhu udara lingkungan minimum: 0
• Ketinggian < 1000 m (3280 kaki) di atas permukaan laut.
Prosedur
1.
Lihat ukuran penutup. Lihat
Danfoss A/S © 2022.09
P E M B E R I T A H U A N
6
º º
C (113 F) rata-rata selama 24 jam dan 50
º º
C (32 F).
Ilustrasi 9.
4 Voltase input/output, frekuensi, dan arus
5 Rating proteksi penutup
6 Ukuran penutup
º º
C (122 F) selama 1 jam.
AN41701953385303-000101 / 130R1279 | 47
