VLT® Frequency Converters, 0.25–90 kW
安裝指南
1
2
3
4
5

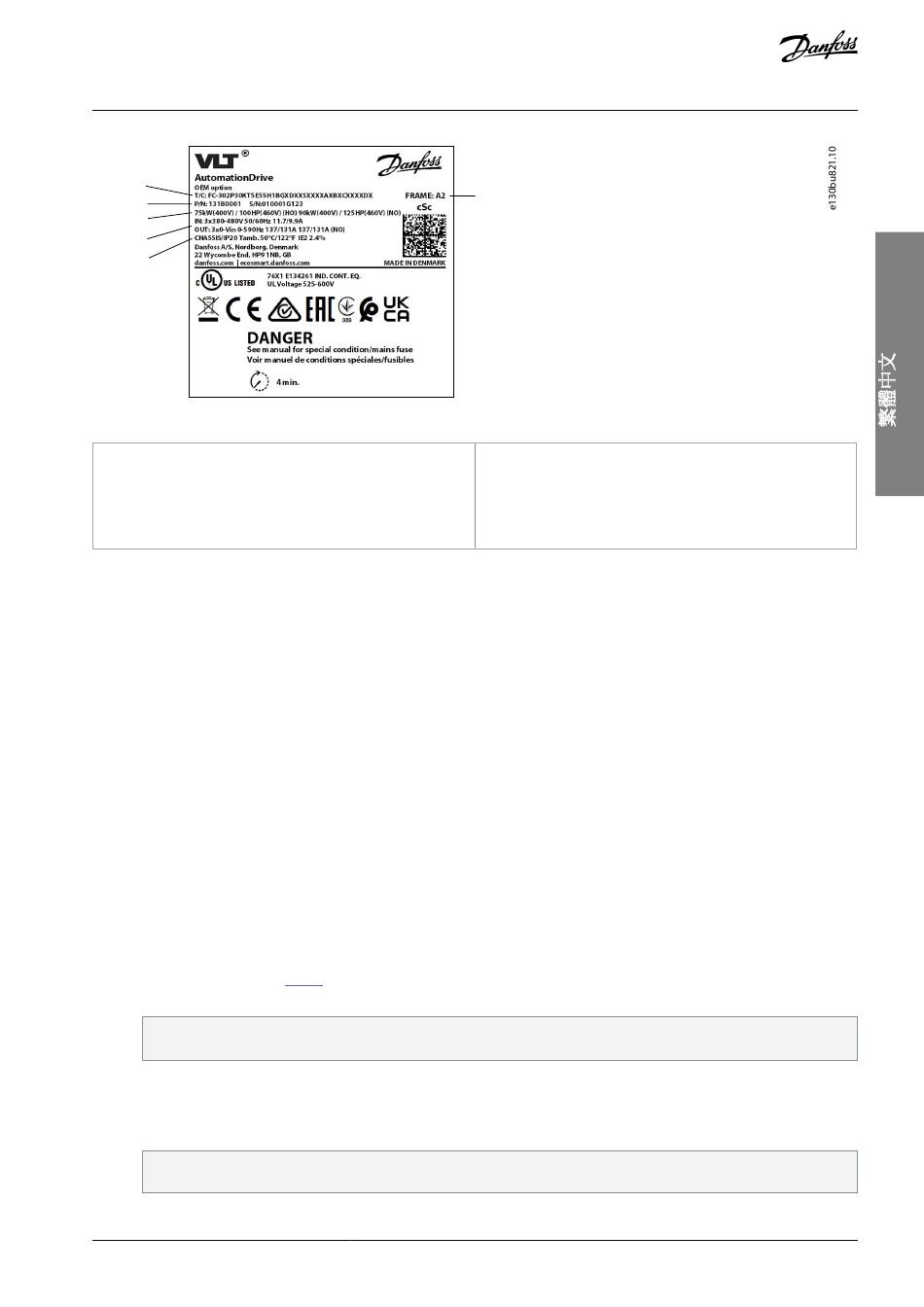

圖解 1: 銘牌範例
1
類型代碼
2
零件號碼與序號
3
額定功率
1.7 符合 EMC 標準的安裝
詳情請參考相關產品操作指南和設計指南。
• 使用有遮罩的纜線配置馬達 (可接受金屬導線管內的無遮罩纜線)、煞車、直流電與控制線路。
•
請務必盡可能地縮短馬達纜線、煞車纜線和直流纜線的長度，以降低整個系統的干擾程度。主電源輸入、馬達纜線與控制
纜線之間至少要有 200 mm (7.9 in) 的空間。
•
使用金屬安裝板將電流送回變頻器。請確保從安裝板，經過固定螺絲，最後到外殼的金屬框架都有良好的電氣接觸。
•
如果遮罩連接點具有電壓電位差，請連接一個與有遮罩纜線並聯的低阻抗等化線。
•
當配合繼電器、控制電纜線、信號介面、Fieldbus 或煞車使用時，將遮罩接上外殼的兩端。如果接地路徑具有高阻抗、吵
雜或帶有電流，請斷開其中一邊的遮罩連接以避免接地電流迴路。
1.8 安裝變頻器
安裝位置很重要。
當滿足以下安裝條件時，可提供完整的輸出電流。有關此範圍以外的溫度與高度，請參閱產品相關設計指南的「降低額定值」
章節。
º
• C (113
最大環境空氣溫度：45
º
• C (32
環境空氣溫度下限：0
• 海拔高度 < 海平面以上 1000 m (3280 ft)。
程序
1.
識別外殼大小。請參閱
2. 使用類型代碼來識別任何需額外接線及設定的選項。參見插圖區段中的步驟 1。
掃描護蓋上的 QR 碼會開啟文件搜尋頁面。使用選項編號來搜尋相關文件。例如，使用 MCA 120 來搜尋 VLT
NET MCA 120 文件。
3. 確保運行環境和電氣安裝符合以下要求。
a.
- 室內無條件 / 污染等級 2。
b.
- 過電壓類別 3。
檢視接線圖。參見插圖區段中的步驟 2。
4.
所有的線路必須符合與橫截面和環境溫度需求相關的地區性與全國性規定。連接鬆脫可能會造成設備故障或效能降
低。根據插圖區段步驟 9 中的適當扭矩值，將端子擰緊。
Danfoss A/S © 2022.09
º º
F) 平均超過 24 小時，50 C (122
º
F)。
2。
圖解
6
4
輸入/輸出電壓、頻率與電流
5
外殼保護級別
6
外殼規格
º
F) 達 1 小時。
AN41701953385303-000101 / 130R1279 | 11
