• Šilo za lim i/ili klešta
• Klešta za krimpovanje žice
1.6 Potvrda isporuke i sadržaja
Uverite se da se podudaraju sadržaj pakovanja i informacije na natpisnoj pločici, koja se nalazi na spoljašnjem delu kućišta.
Tipski kôd se koristi na tabeli osigurača. Zapišite tipski kôd i serijski broj radi budućeg korišćenja.
1
2
3
4
5

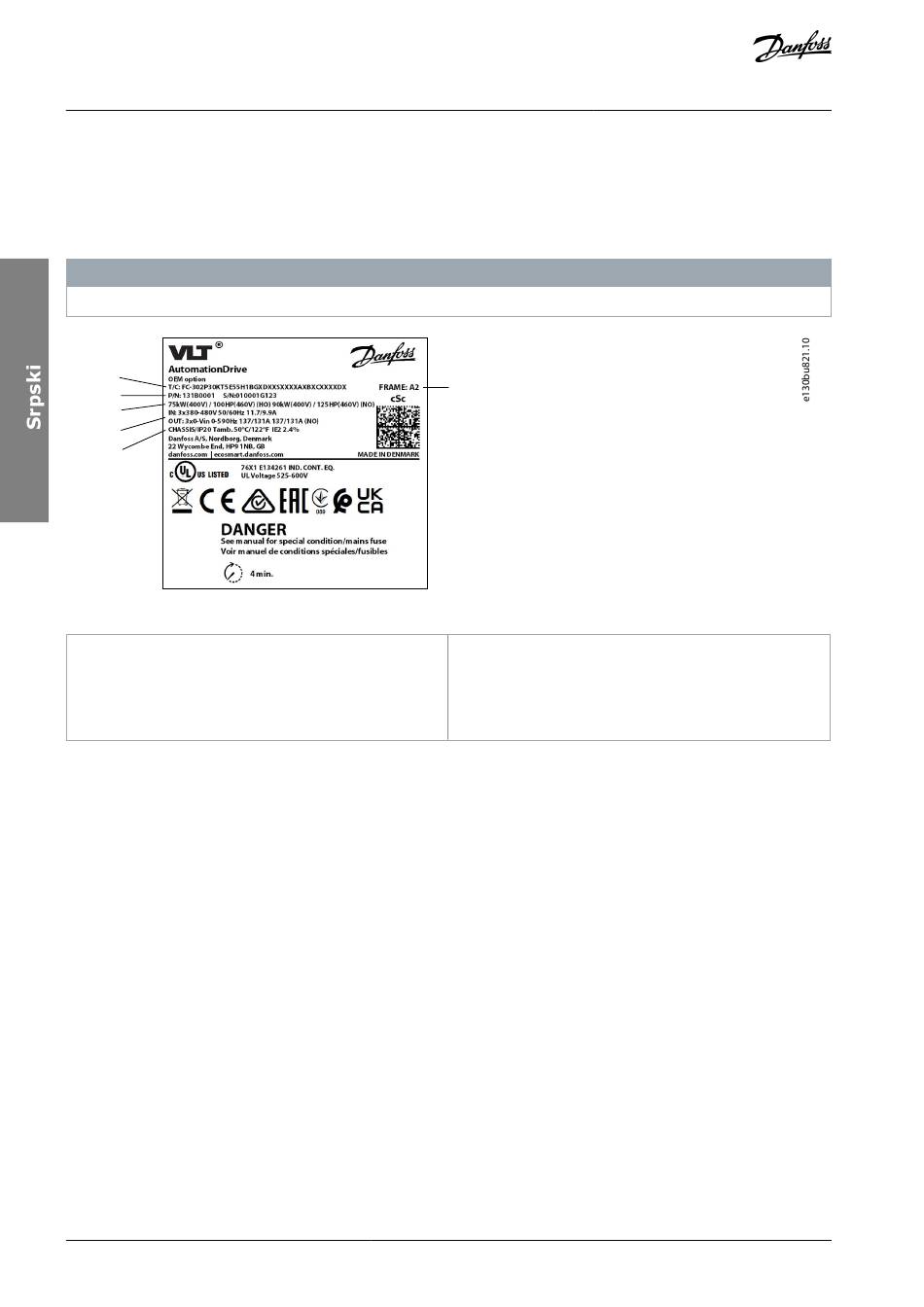

Ilustracija 1: Primer natpisne pločice
1 Tipski kôd
2 Broj dela i serijski broj
3 Nominalna snaga
1.7 Instalacija u skladu sa EMC zahtevima
Za više informacija pogledajte uputstva za upotrebu proizvoda i vodič za dizajn.
• Koristite kablove sa omotačem za motor (neoklopljeni kablovi u metalnom provodniku su prihvatljivi), kočnicu, DC i ožičenje
upravljanja.
• Pobrinite se za to da kablovi motora, kočnice i jednosmerne struje budu što je moguće kraći, kako bi se smanjio nivo smetnji
celokupnog sistema. Obezbedite minimalni prostor od 200 mm (7,9 in) između ulaznog napajanja, kablova motora i upravljačk-
ih kablova.
• Usmerite struju natrag u frekventni pretvarač pomoću metalne montažne ploče. Osigurajte dobar električni kontakt od mon-
tažne ploče kroz montažne šrafove do metalnog rama kućišta.
• Ako tačke spoja obložene veze imaju razliku u potencijalu napona, povežite izjednačavajuću žicu niske impendanse paralelno sa
kablom sa omotačem.
• Kada koristite releje, upravljačke kablove, signalni interfejs, komunikacioni protokol ili kočnicu, omotač povežite sa kućištem sa
oba kraja. Ako putanja uzemljenja ima visoku impedansu, ima šum ili prenosi struju, prekinite vezu omotača na jednom kraju da
biste izbegli stvaranje petlje struje uzemljenja.
42 | Danfoss A/S © 2022.09
O B A V E Š T E N J E
6
4
5
6
Ulazni/izlazni napon, frekvencija i struja
Nominalni podaci zaštite kućišta
Veličina kućišta
AN41701953385303-000101 / 130R1279
Uputstva
