Netzdrossel
Netzdrosseln
Zusätzlich ist eine Erhöhung der Lebensdauer des Frequenzumrichters möglich.
Bei Einsatz einer Netzdrossel muss berücksichtigt werden, dass diese die
maximale Ausgangsspannung des Frequenzumrichters senken.
Die Netzdrossel zwischen Netzanschluss und Eingangsfilter installieren.
•
118

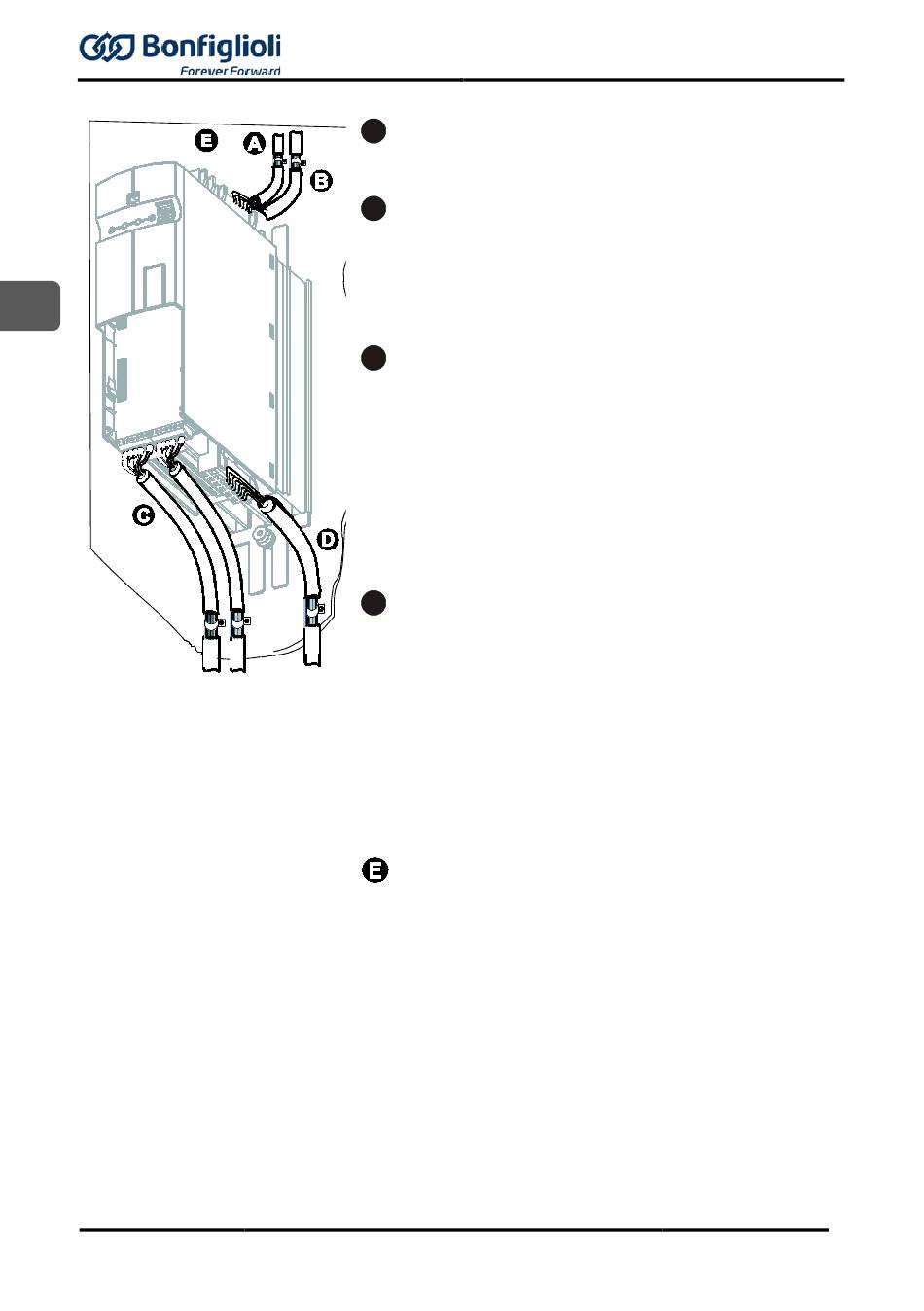

A
Die Netzzuleitung kann beliebig lang sein. Getrennt
von Steuer-, Daten- und der Motorleitung verlegen.
B
Frequenzumrichter mit demselben Netzpotential oder
mit einer gemeinsamen Gleichspannungsquelle
verbinden. Leitungslängen >300 mm schirmen und
Leitungsschirm beidseitig mit der Montageplatte
verbinden. Möglichst verdrillte Leitung verwenden.
C
Steuer- und Signalleitungen räumlich getrennt von
den Leistungsleitungen ver-legen. Analoge
Signalleitungen einseitig mit dem Schirmpotential
verbinden. Geberleitungen getrennt von
Motorleitungen verlegen.
Die Niedrigspannungskreise (z. B. Klemme X210A,
X210B) sind durch Schutztrennung und
Schutzimpedanz vom Hauptspannungskreis (z. B. U,
V, W) getrennt.
D
Die geschirmte Motorleitung am Motor mit einer
metallischen PG-Verschraubung und am
Frequenzumrichter durch eine geeignete
Schirmschelle gut leitend mit Erdpotential verbinden.
Die Signalleitung zur Überwachung der
Motortemperatur von der Motorleitung getrennt
verlegen. Den Schirm dieser Leitung beidseitig
auflegen. Bei Einsatz eines Bremswiderstandes
dessen Anschlussleitung ebenfalls schirmen und den
Schirm beidseitig auflegen.
Das Relais ermöglicht den Betrieb von
stromintensiven Signalen.
reduzieren Netzoberschwingungen
Quick Start Guide ACT
Netzanschluss
Zwischenkreisanschluss
Steueranschluss
Motor und Bremswiderstand
Relais
und die Blindleistung.
