Polaris PROSPECTOR PRO 2.0 User Manual page 44

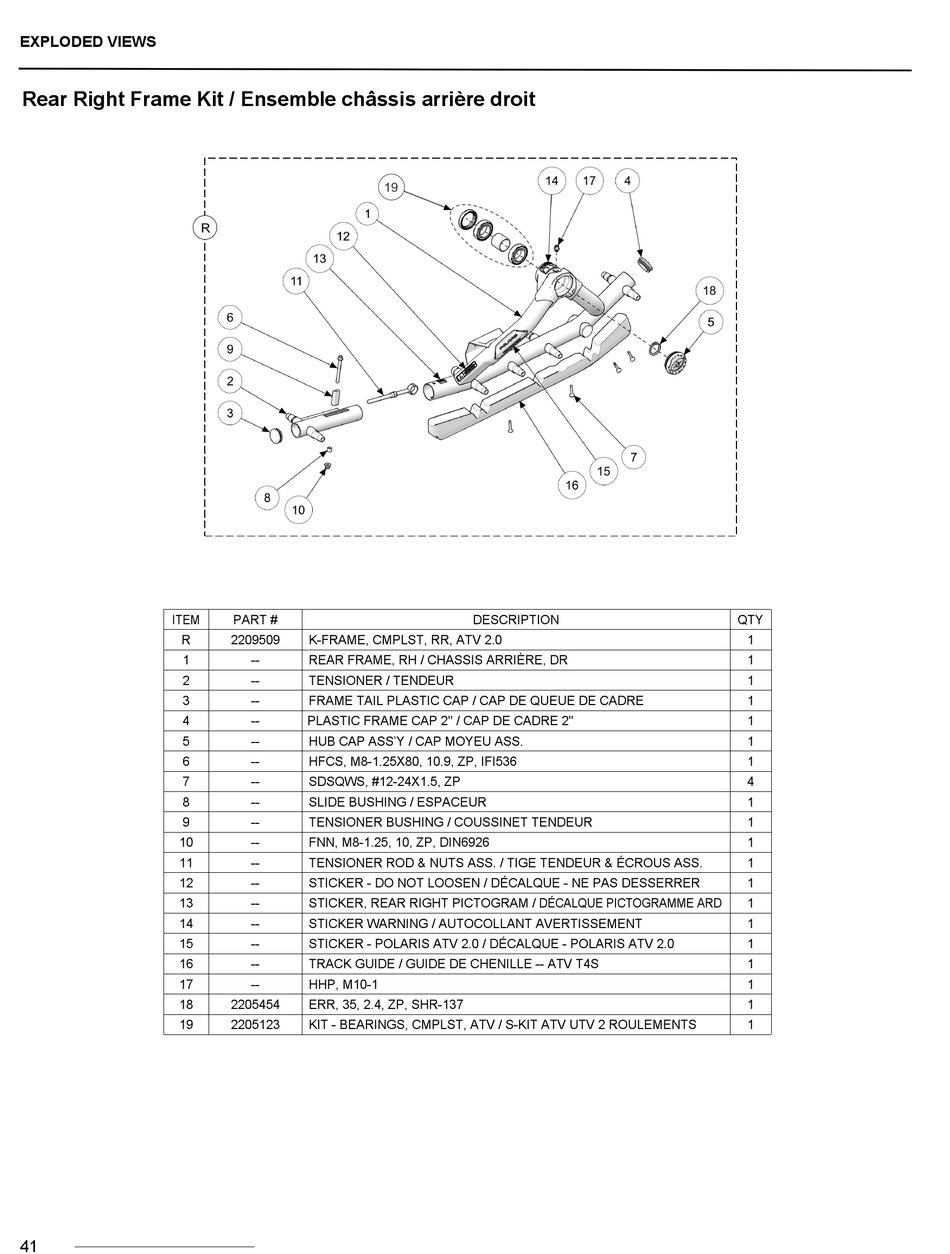

EXPLODED VIEWS
Rear Right Frame Kit / Ensemble châssis arrière droit
ITEM
R
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
41
#
PART #
2209509 K-FRAME, CMPLST, RR, ATV 2.0
-- REAR FRAME, RH / CHASSIS ARRIÈRE, DR
-- TENSIONER / TENDEUR
-- FRAME TAIL PLASTIC CAP / CAP DE QUEUE DE CADRE
-- PLASTIC FRAME CAP 2'' / CAP DE CADRE 2''
-- HUB CAP ASS'Y / CAP MOYEU ASS.
-- HFCS, M8-1.25X80, 10.9, ZP, IFI536
-- SDSQWS, #12-24X1.5, ZP
-- SLIDE BUSHING / ESPACEUR
-- TENSIONER BUSHING / COUSSINET TENDEUR
-- FNN, M8-1.25, 10, ZP, DIN6926
-- TENSIONER ROD & NUTS ASS. / TIGE TENDEUR & ÉCROUS ASS.
-- STICKER - DO NOT LOOSEN / DÉCALQUE - NE PAS DESSERRER
-- STICKER, REAR RIGHT PICTOGRAM / DÉCALQUE PICTOGRAMME ARD
-- STICKER WARNING / AUTOCOLLANT AVERTISSEMENT
-- STICKER - POLARIS ATV 2.0 / DÉCALQUE - POLARIS ATV 2.0
-- TRACK GUIDE / GUIDE DE CHENILLE -- ATV T4S
-- HHP, M10-1
2205454 ERR, 35, 2.4, ZP, SHR-137
2205123 KIT - BEARINGS, CMPLST, ATV / S-KIT ATV UTV 2 ROULEMENTS
DESCRIPTION QTY
1
1
1
1
1
1
1
4
1
1
1
1
1
1
1
1
1
1
1
1
