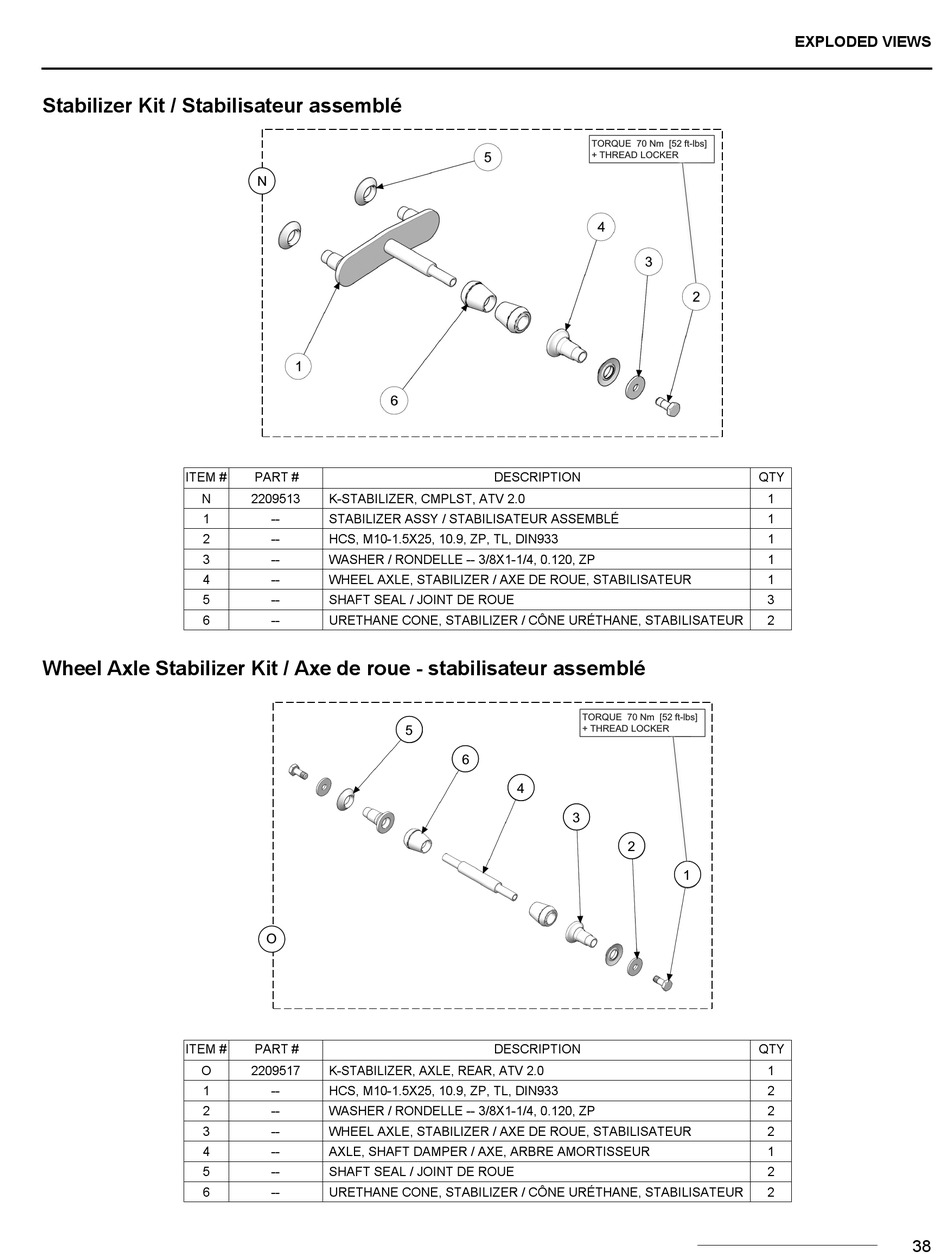

Stabilizer Kit / Stabilisateur assemblé
ITEM #
N
1
2
3
4
5
6
Wheel Axle Stabilizer Kit / Axe de roue - stabilisateur assemblé
ITEM #
O
1
2
3
4
5
6
#
N
PART #
2209513 K-STABILIZER, CMPLST, ATV 2.0
-- STABILIZER ASSY / STABILISATEUR ASSEMBLÉ
--

HCS, M10-1.5X25, 10.9, ZP, TL, DIN933

-- WASHER / RONDELLE -- 3/8X1-1/4, 0.120, ZP
-- WHEEL AXLE, STABILIZER / AXE DE ROUE, STABILISATEUR
-- SHAFT SEAL / JOINT DE ROUE
-- URETHANE CONE, STABILIZER / CÔNE URÉTHANE, STABILISATEUR
#
5
#
O
PART #
2209517 K-STABILIZER, AXLE, REAR, ATV 2.0
-- HCS, M10-1.5X25, 10.9, ZP, TL, DIN933
-- WASHER / RONDELLE -- 3/8X1-1/4, 0.120, ZP
-- WHEEL AXLE, STABILIZER / AXE DE ROUE, STABILISATEUR
-- AXLE, SHAFT DAMPER / AXE, ARBRE AMORTISSEUR
-- SHAFT SEAL / JOINT DE ROUE
-- URETHANE CONE, STABILIZER / CÔNE URÉTHANE, STABILISATEUR
TORQUE 70 Nm [52 ft-lbs]
+ THREAD LOCKER
DESCRIPTION
TORQUE 70 Nm [52 ft-lbs]
+ THREAD LOCKER
#
6
#
4
#
3
#
2
DESCRIPTION
EXPLODED VIEWS
QTY
1
1
1
1
1
3
2
#
1
QTY
1
2
2
2
1
2
2
38
