PRZEZNACZENIE
Zaczep kulowy T-160 jest przeznaczony do holowania przyczepy. Zaczep
Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem homologacji E20.
WARUNKI MONTA¯U
Zaczep kulowy T-160 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy T-160 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: T-160 Numer katalogowy zaczepu kulowego
A50-X Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
Nr œwiadectwa Homologacji zaczepu kulowego
E20 55R-01 3687
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
D = 14,7 kN
S = 140 kg Max. Dopuszczalne obci¹¿enie pionowe kuli zaczepu
Max. dopuszczalne obci¹¿enie holowanej przyczepy
R = 3500 kg
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
przyczepy z osiê centraln¹.
D
= g kN
x
T+R R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯

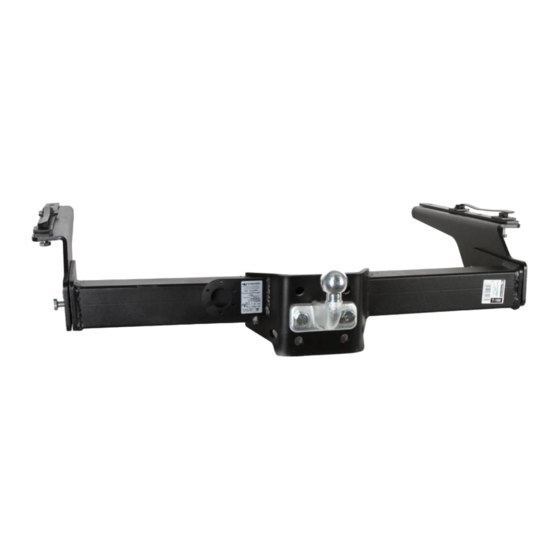

Zaczep kulowy T-160 sk³ada siê z nastêpuj¹cych elementów:
1. Korpus
- 1 szt.
2. Kula
- 1 szt.
3. Uchwyt gniazda elektrycznego
- 1 szt.
4. Wspornik prawy
- 1 szt.
5. Wspornik lewy
- 1 szt.
6. P³askownik
- 2 szt.
7. Podk³adka z nakrêtk¹
- 2 szt.
8. Podk³adka z nakrêtk¹
- 2 szt.
9. Podk³adka specjalna Ø30/Ø12,5x3
- 8 szt.
10.Œruba M12x30
- 1 szt.
(PN/M-82105)
W celu zamontowania zaczepu kulowego nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu nie wymaga demonta¿u i podcinania zderzaka tylnego samochodu.
30.10.2015.

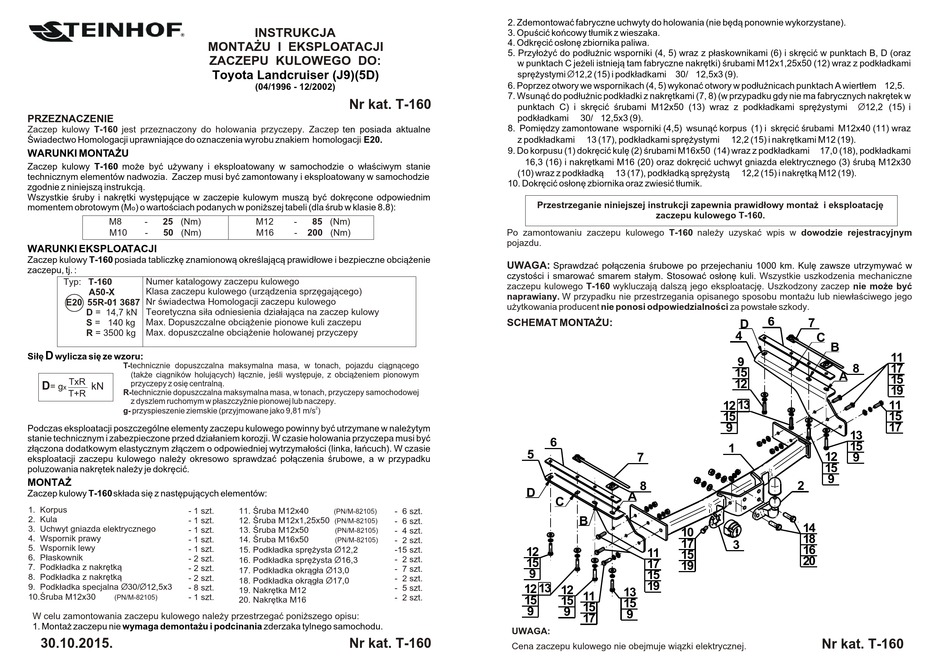

INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
Toyota Landcruiser (J9)(5D)
(04/1996 - 12/2002)
Nr kat. T-160
ten posiada aktualne
M12 - 85 (Nm)
M16 - 200 (Nm)
2
11. Œruba M12x40
(PN/M-82105)
12. Œruba M12x1,25x50
(PN/M-82105)
13. Œruba M12x50
(PN/M-82105)
14. Œruba M16x50
(PN/M-82105)
15. Podk³adka sprê¿ysta Ø12,2
16. Podk³adka sprê¿ysta Ø16,3
17. Podk³adka okr¹g³a Ø13,0
18. Podk³adka okr¹g³a Ø17,0
19. Nakrêtka M12
20. Nakrêtka M16
Nr kat. T-160
2. Zdemontowaæ fabryczne uchwyty do holowania (nie bêd¹ ponownie wykorzystane).
3. Opuœciæ koñcowy t³umik z wieszaka.
4. Odkrêciæ os³onê zbiornika paliwa.
5. Przy³o¿yæ do pod³u¿nic wsporniki (4, 5) wraz z p³askownikami (6) i skrêciæ w punktach B, D (oraz
w punktach C je¿eli istniej¹ tam fabryczne nakrêtki) œrubami M12x1,25x50 (12) wraz z podk³adkami
sprê¿ystymi 12,2 (15) i podk³adkami Æ30/Æ12,5x3 (9). Ø
6. Poprzez otwory we wspornikach (4, 5) wykonaæ otwory w pod³u¿nicach punktach A wiert³em Æ12,5.
7. Wsun¹æ do pod³u¿nic podk³adki z nakrêtkami (7, 8) (w przypadku gdy nie ma fabrycznych nakrêtek w
punktach C) i skrêciæ œrubami M12x50 (13) wraz z podk³adkami sprê¿ystymi
podk³adkami Æ30/Æ12,5x3 (9).
8. Pomiêdzy zamontowane wsporniki (4,5) wsun¹æ korpus (1) i skrêciæ œrubami M12x40 (11) wraz
z podk³adkami Æ13 (17), podk³adkami sprê¿ystymi Æ12,2 (15) i nakrêtkami M12 (19).
9. Do korpusu (1) dokrêciæ kulê (2) œrubami M16x50 (14) wraz z podk³adkami Æ17,0 (18), podk³adkami
Æ16,3 (16) i nakrêtkami M16 (20) oraz dokrêciæ uchwyt gniazda elektrycznego (3) œrub¹ M12x30
(10) wraz z podk³adk¹ Æ13 (17), podk³adk¹ sprê¿yst¹ Æ12,2 (15) i nakrêtk¹ M12 (19).
10. Dokrêciæ os³onê zbiornika oraz zwiesiæ t³umik.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego T-160 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu.
UWAGA:
Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w
czystoœci i smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
zaczepu kulowego T-160 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ
naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego
u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
6
5
D
C
- 6 szt.
- 6 szt.
- 4 szt.
- 2 szt.
-15 szt.
12
- 2 szt.
15
- 7 szt.
9
- 2 szt.
12 13
- 5 szt. 12
- 2 szt.
15
15
9
9
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
zaczepu kulowego T-160.
D
4
9
15
12
12 13
15
9
1
7
8
A
B
10
17
3
11
15
17
19
15
19
13
11
15
15
9
17
Ø
12,2 (15) i
Wszystkie uszkodzenia mechaniczne
6
7
C
B
11
8 17
A
15
19
11
15
17
13
15
12
9
15
9
2
14
18
16
20
Nr kat. T-160
