TEINHOF V-072 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
PRZEZNACZENIE
Zaczep kulowy V-072 do samochodu VW Jetta (4D) jest przeznaczony do holowania przyczepy.
Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem
homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy V-072 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy V-072 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: V-072
Zaczep kulowy do samochodu VW Jetta (4D)
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e20 0381-00
Nr. œwiadectwa Homologacji zaczepu kulowego
D = 9,3 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1800 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D przyczepy z osiê centraln¹.
kN
= g
x
T+R R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy V-072 do samochodu VW Jetta (4D)
1.Korpus - 1 szt.
2.Kula - 1 szt.
3.Uchwyt do gniazda elektrycznego - 1 szt.
4.Wk³adka dystansowa
- 2 szt.
5.Podk³adka specjalna
Ø40/Ø10,5x2,5
- 4 szt.
6.Œruba M10x35
- 4 szt.
30.10.2015.
FITTING AND OPERATION MANUAL
DESTINATION
Tow bar V-072 for a VW Jetta II (4D) is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar V-072 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar V-072 has a rating plate describing correct and safe loads of the hook :
Typ: V-072
The tow bar for VW Jetta II (4D)
A50-X
Tow bar class ( compressing device )
e20 0381-00
Tow bar certification of approval number
D = 9,3 kN
Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1800 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D kN
= g R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING

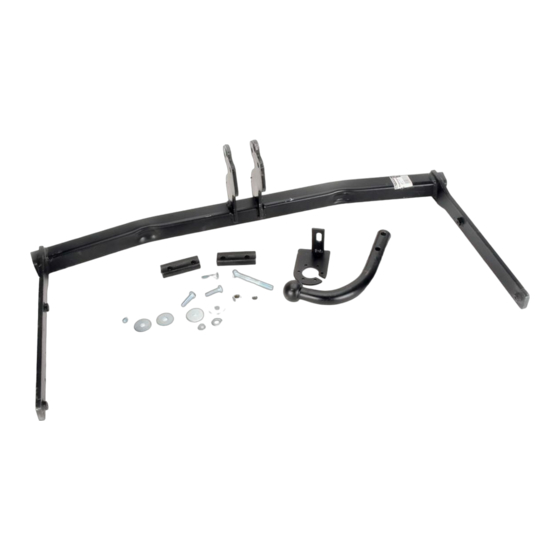

The tow bar V-072 for VW Jetta II (4D) is made up of the following elements :
1. Tow bar mainframe - 1 piece
2. Tow ball - 1 piece
3. Electrical plate - 1 piece
4. Distance washer - 2 piece
5. Special washer
Ø40/Ø10,5x2,5
- 4 pieces
30.10.2015.
INSTRUKCJA
VW Jetta II (4D)
(2005 - ® r .)
Nr kat. V-072
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
7.Œruba M12x100
8.Podk³adka sprê¿ysta Ø10,2
9.Podk³adka sprê¿ysta Ø12,2
10.Podk³adka zwyk³a Ø13,0
11.Nakrêtka M12
Nr kat. V-072
TOW BAR V-072 FOR
VW JETTA II (4D)
(2005 r. - ® r.)
Cat. No.V-072
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
2
6. Bolt M10x35 - 4 pieces
7. Bolt M12x100 - 2 pieces
8. Spring washer Ø10,2
- 4 pieces
9. Spring washer Ø12,2
- 2 pieces
10. Flat washer Ø13,0
- 2 pieces
- 2 pieces
11. Bolt M12
Cat. No. V-072
W celu zamontowania zaczepu kulowego V-072 nale¿y przestrzegaæ poni¿szego opisu:
1.Monta¿ zaczepu kulowego wymaga wycinania zderzaka tylnego w samochodzie (wyciêcie w pasie
dolnym zderzaka tylnego).
2.Zdemontowaæ zderzak tylny samochodu.
3.Odkrêciæ wzmocnienie zderzaka tylnego oraz rozkrêciæ hak na elementy monta¿owe.
4.Zdemontowaæ ostatni t³umik rury wydechowej i poluzowaæ os³onê termiczn¹.
5.Skrêciæ wsporniki boczne korpusu (1) z pod³u¿nicami za pomoc¹ œrub M10x35 (6) z podk³adkami
specjalnymi Ø40/Ø10,5x2,5 (5) i podk³adkami sprê¿ystymi Ø10,2 (8).
6.Przy³o¿yæ tylny zderzak do samochodu, wytrasowaæ (wyznaczyæ) miejsce i wielkoœæ podciêcia w
pasie dolnym zderzaka i wykonaæ to podciêcie.
7.Do korpusu (1) przykrêciæ kulê zaczepu (2) wraz z uchwytem gniazda elektrycznego (3), wk³adkami
dystansowymi (4), œrubami M12x100 (7), podk³adkami zwyk³ymi Ø13 (10), sprê¿ystymi Ø12,2 (9)
oraz nakrêtkami M12 (11).
8.Zamontowaæ ostatni t³umik rury wydechowej oraz os³onê termiczn¹
9.Za³o¿yæ i przykrêciæ zderzak tylny samochodu.
10.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
UWAGA: Po zamontowaniu zaczepu kulowego nie ma ju¿ miejsca na osadzenie w pod³u¿nicach
wzmocnienia zderzaka.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego V-072 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
Wszystkie uszkodzenia mechaniczne zaczepu kulowego V-072 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
- 2 szt.
- 4 szt.
- 2 szt.
- 2 szt.
- 2 szt.
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Follow the general directions in order to fit V-072 tow bar properly:
1.Rear bumper cutting is required.
2.Dismantle the rear bumper from the car.
3.Remove the bumper reinforcement and take the tow bar to pieces.
4.Remove the end silencer of the exhaust pipe and the heat shield.
5.Attach (1) to the chassis rails using (6), (5), (8).
6.Put the rear bumper to the car, mark the place and the size to be cut. Cut the marked surfaces
out.
7.Attach (2) and (3) to (1) using (4), (7), (10), (9) and (11).
8.Refit end silencer of the exhaust pipe and the heat shield.
9.Refit and attach the rear bumper to the car.
10.Check if all fixing bolts and nuts are correctly tightened.
CAUTION: After mounting the ball hook there is no place to put the bumper strengthening in
stringers.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar V-072 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
NOTE :
Bunch of wires is not included (in total price).
zaczepu kulowego V-072 w samochodzie VW Jetta (4D).
.
in a VW Jetta II (4D).
Nr kat. V-072
Cat. No. V-072
