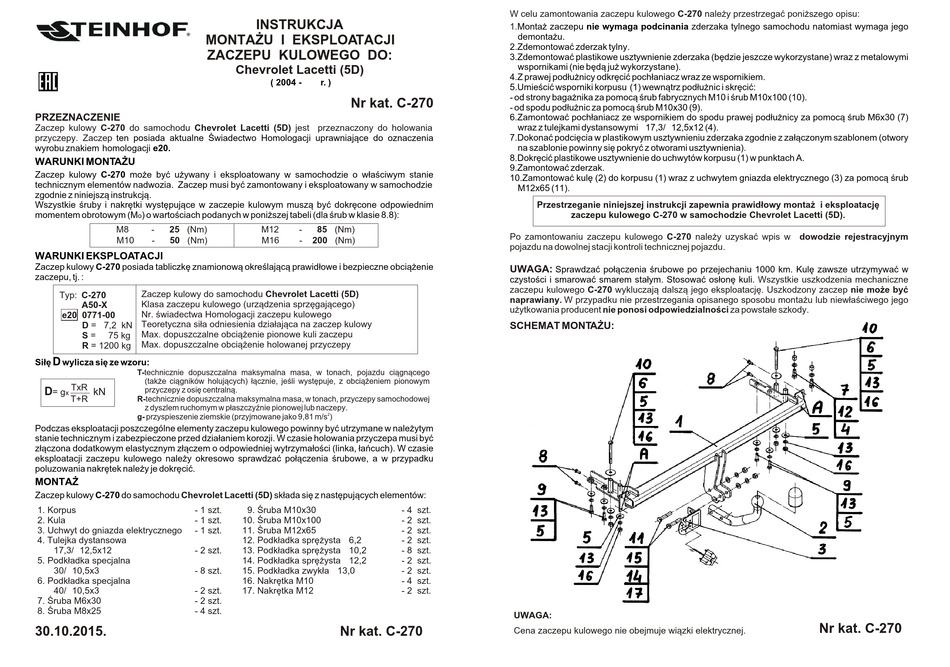

TEINHOF C-270 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
PRZEZNACZENIE
Zaczep kulowy C-270 do samochodu Chevrolet Lacetti (5D) jest przeznaczony do holowania
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy C-270 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy C-270 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Chevrolet Lacetti (5D)
Typ: C-270
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
e20 0771-00 Nr. œwiadectwa Homologacji zaczepu kulowego
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
D = 7,2 kN
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
S = 75 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
R = 1200 kg
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D przyczepy z osiê centraln¹.
kN
= g
x
T+R R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy C-270 do samochodu Chevrolet Lacetti (5D)
1. Korpus - 1 szt.
2. Kula - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Tulejka dystansowa
Ø17,3/Ø12,5x12
- 2 szt.
5. Podk³adka specjalna
Ø30/Ø10,5x3
- 8 szt.
6. Podk³adka specjalna
Ø40/Ø10,5x3
- 2 szt.
7. Œruba M6x30 - 2 szt.
8. Œruba M8x25 - 4 szt.
30.10.2015.
INSTRUKCJA
Chevrolet Lacetti (5D)
( 2004 - ® r. )
Nr kat. C-270
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
9. Œruba M10x30 - 4 szt.
10. Œruba M10x100 - 2 szt.
11. Œruba M12x65 - 2 szt.
12. Podk³adka sprê¿ysta Ø6,2
- 2 szt.
13. Podk³adka sprê¿ysta Ø10,2
- 8 szt.
14. Podk³adka sprê¿ysta Ø12,2
- 2 szt.
15. Podk³adka zwyk³a Ø13,0
- 2 szt.
16. Nakrêtka M10 - 4 szt.
17. Nakrêtka M12 - 2 szt.
Nr kat. C-270
W celu zamontowania zaczepu kulowego C-270 nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu nie wymaga podcinania zderzaka tylnego samochodu natomiast wymaga jego
demonta¿u.
2.Zdemontowaæ zderzak tylny.
3.Zdemontowaæ plastikowe usztywnienie zderzaka (bêdzie jeszcze wykorzystane) wraz z metalowymi
wspornikami (nie bêd¹ ju¿ wykorzystane).
4.Z prawej pod³u¿nicy odkrêciæ poch³aniacz wraz ze wspornikiem.
5.Umieœciæ wsporniki korpusu (1) wewn¹trz pod³u¿nic i skrêciæ:
- od strony baga¿nika za pomoc¹ œrub fabrycznych M10 i œrub M10x100 (10).
- od spodu pod³u¿nic za pomoc¹ œrub M10x30 (9).
6.Zamontowaæ poch³aniacz ze wspornikiem do spodu prawej pod³u¿nicy za pomoc¹ œrub M6x30 (7)
Ø Ø
wraz z tulejkami dystansowymi 17,3/ 12,5x12 (4).
7.Dokonaæ podciêcia w plastikowym usztywnieniu zderzaka zgodnie z za³¹czonym szablonem (otwory
na szablonie powinny siê pokryæ z otworami usztywnienia).
8.Dokrêciæ plastikowe usztywnienie do uchwytów korpusu (1) w punktach A.
9.Zamontowaæ zderzak.
10.Zamontowaæ kulê (2) do korpusu (1) wraz z uchwytem gniazda elektrycznego (3) za pomoc¹ œrub
M12x65 (11).
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego C-270 w samochodzie Chevrolet Lacetti (5D).
Po zamontowaniu zaczepu kulowego C-270 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w
czystoœci i smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
zaczepu kulowego C-270 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ
naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego
u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Wszystkie uszkodzenia mechaniczne
Nr kat. C-270
