Vela Tango 700 Mounting Instructions

No. 106228
Montagevejledning - Antitiphjul, Uni stel
B
C
G
H
E
F
K
I
J
DANSK
Er beslag (E) allerede monteret på baghjulene, påbegyndes montagen ved punkt 4.
1. Skru skruen (B) ud af stellet (A) i begge sider og fjern skruer (B) og skiver (C).
2. Tag hjul (D) af stellet (A) og sæt beslag (E) på hjul (D).
3. Sæt hjul (D) med beslag (E) op i stellet (A) i begge sider - beslagets tap skal passe til udskæringen i stellet.
4. Skru skruer (B) med skiver (C) fast, så hjul (D) monteres på stel (A) igen.
5. Sæt antitiphjul (F) på beslag (E) i begge sider.
6. Skruen (G) føres igennem antitiphjul (F) og skive (H) og skrues i beslag (E) i begge sider.
7. Skruen (I) føres igennem antitiphjul (F)/hjul (J), og spændes sammen med møtrik (K).
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Antitiphjul / Anti-tiphjul / Anti-tip wheels -

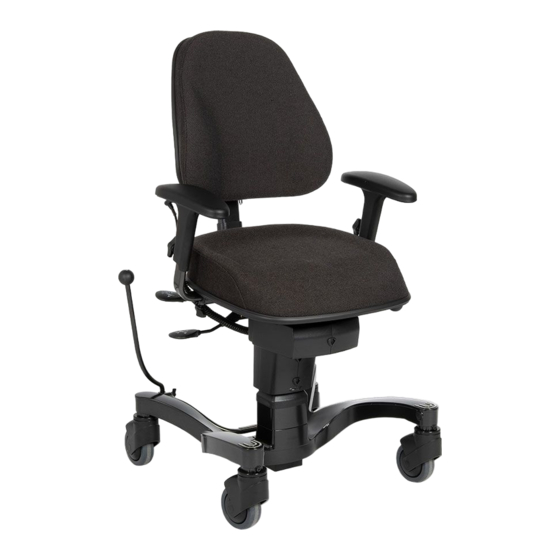

VELA Tango 700
