Vela Tango 700 Mounting Instructions

No. 106242
Montagevejledning for El. bremsekit på VELA Tango 700
O
I
DANSK

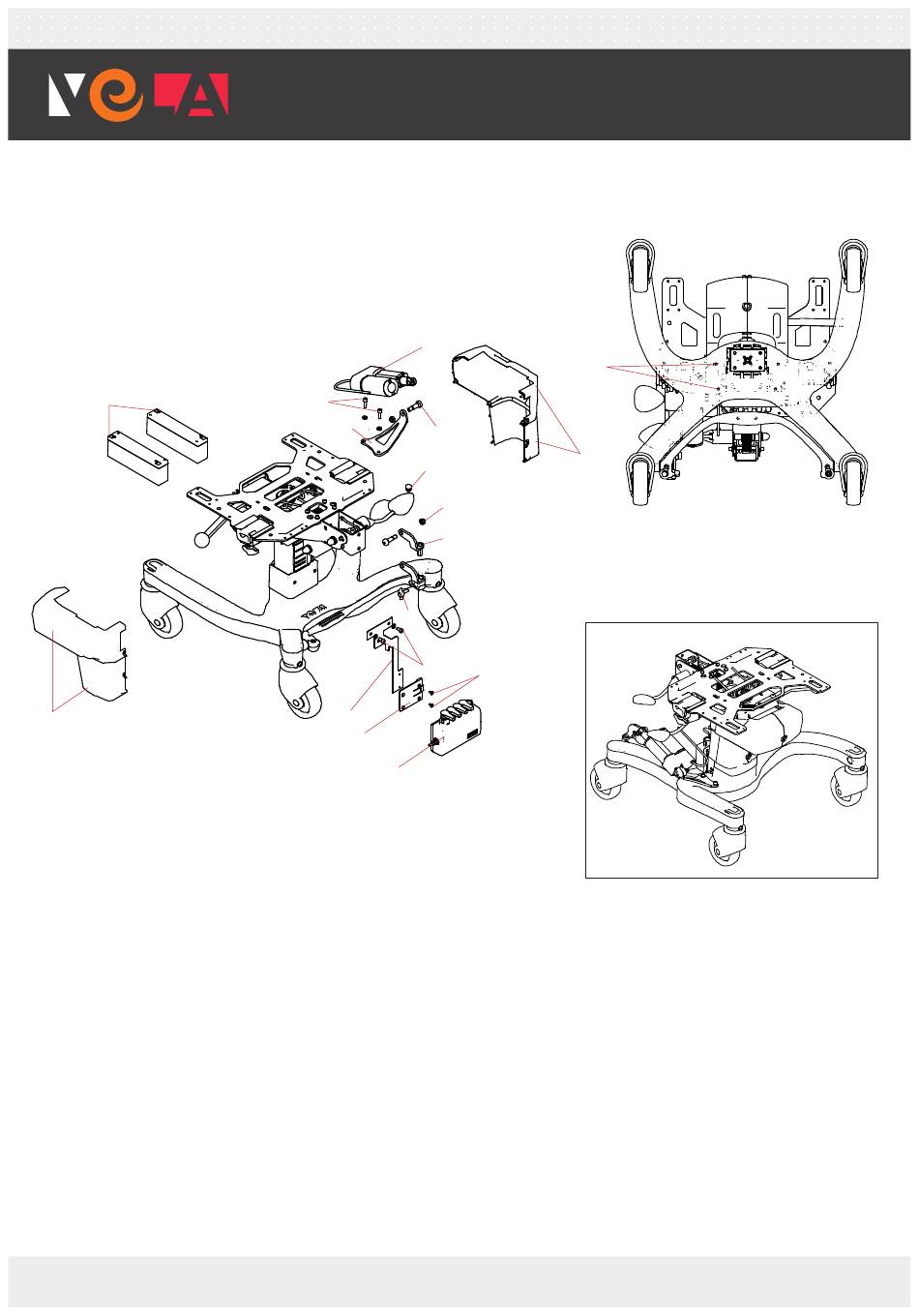

Bremsen skal sidder på stolens højre side:
1. Bor to Ø5 huller nedefra i stellet for at kunne fiksere
beslag. Der er allerede forberedt steder at bore i
stellet (A). Skær M6 gevind.
2. Fikser beslag (B) med 2 x skruer og skiver (C) i de nye
gevind (A).
3. Fjern eksisterende prop (D) og erstat med beslag (E)
Fastpændes med vingeskrue (F).
4. Monter aktuatoren (G) mellem de to beslag(B+E).
Motoren skal vende ind mod stolen. Spænd med
pasbolt og møtrik (H) i hver ende.
5. Fjern plastikafdækningerne (I) ved at pille o-ringene
af og træk til siden (se vejledning 106231). Brug evt.
en lille skruetrækker.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
El. bremsekit / El. brake kit / Bremsekit
Elektrisk - VELA Tango 700
C
B
F
J
L
M
G
A
H1
I
D
H2
E
K
N
6. Monter beslag (J) for motorstyring med de samme
skruer (K).
7. Monter plastikbeslaget (L) fra motorstyringen (M) på
beslaget (J) med skruerne (N).
8. Skub motorstyringen (M) ind over plastikbeslaget (L),
skub indtil den går i hak.
9. Forbind motorstyringen til strøm forrest på begge bat-
terier (O). Vigtigt: +/- poler skal vendes korrekt. Hvis
det monteres omvendt ødelægges motorstyringen.
10. Forbind både aktuator (G) og håndboks.
11. Monter afdækninger (I) med o-ringe igen (se vejled-
ning 106231).
