Vela Tango 700 Mounting Instructions

No. 106244
Montagevejledning - Udskiftning af aktuator/Intervalregulering på VELA Tango 700E
F
E
J
I
DANSK
Intervalregulering foretages ved at kører aktuatoren helt op og
følge punkterne 5-10.

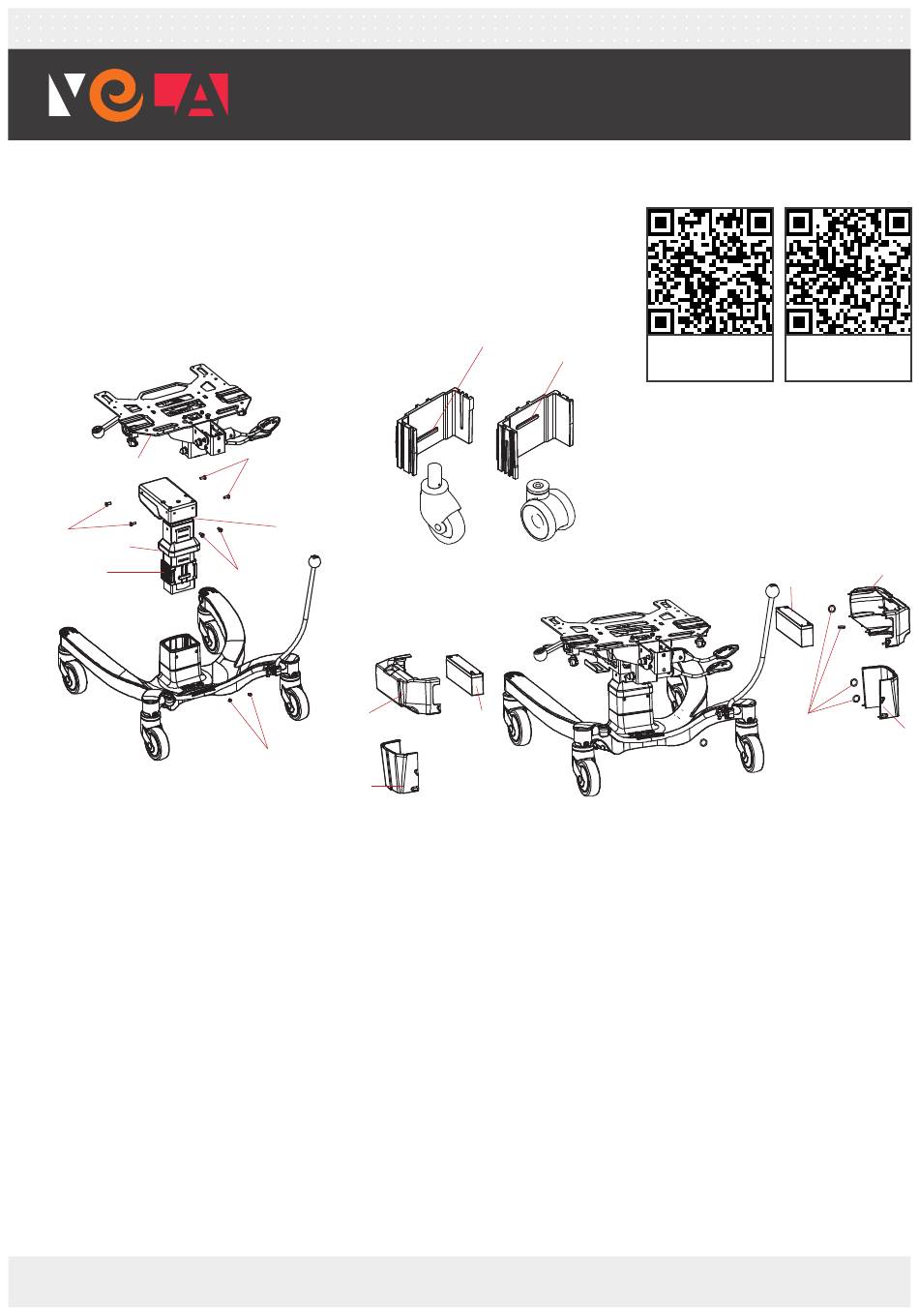

1. Fjern afdækninger (A) ved at fjerne o-ringe (B) og trække til
siden. Dette kan evt. gøres med en lille skruetrækker.
2. Afmonter ledninger fra batteriers poler og fjern batterierne
(C). Vær opmærksom på at batteripolerne ikke kortsluttes
mod stolens metaldele.
3. Skru de to cylenderhovedskruer (D) ud fra bagsiden med
en 4 mm unbrakonøgle.
4. Skru de fire undersænkede skruer (E) ud med samme
nøgle.
5. Overparten af stolen (F) kan nu løftes af.
6. Løsn de to M8 pinolskruer (G) med en 4 mm
unbrakonøgle. Aktuatoren (H) kan nu løftes op af
understellet og fjernes.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Aktuator / Actuator / Motor Seteløft
- VELA Tango 700
E
H
D
A
G
A
K
K
C
7. Plastikbøsningen (I) fjernes. Noter hvilket spor, bøsningen
(I) sidder i, for at montere ny aktuator (H) i samme højde.
8. Afdækning (J) fjernes og flyttes over på den nye aktuator
(H).
9. Sæt plastikbøsningen (I) på aktuatoren (H) igen. Husk at
vende den korrekt alt efter hjultypen på stolen.
10. Monter resten ved at udføre ovenstående i modsat
rækkefølge. De to M8 pinolskruer (G) bag på søjlen skal
spændes med 5 Nm. Vigtigt: +/- poler skal vendes korrekt.
Hvis det monteres omvendt ødelægges motorstyringen.
11. Før ibrugtagning skal aktuatoren nulstilles for at sikre
korrekt drift: Tryk og hold inde på op- og nedkontakten
(på samme tid) i minimum 20 sekunder til liften er i laveste
position.
Bemærk: (K) Spor nederst ved enkelhjul, (K) Spor øverst ved
dobbelthjul.
Videoinstruktion: Videoinstruktion:
vl1935.dk/106220c vl1935.dk/106244i
C
B
www.vela.eu
