Vela Tango 700 Mounting Instructions

No. 106240
Montagevejledning for el-kip på VELA Tango 700
DANSK
Det anbefales at en VELA-tekniker udfører denne montage.

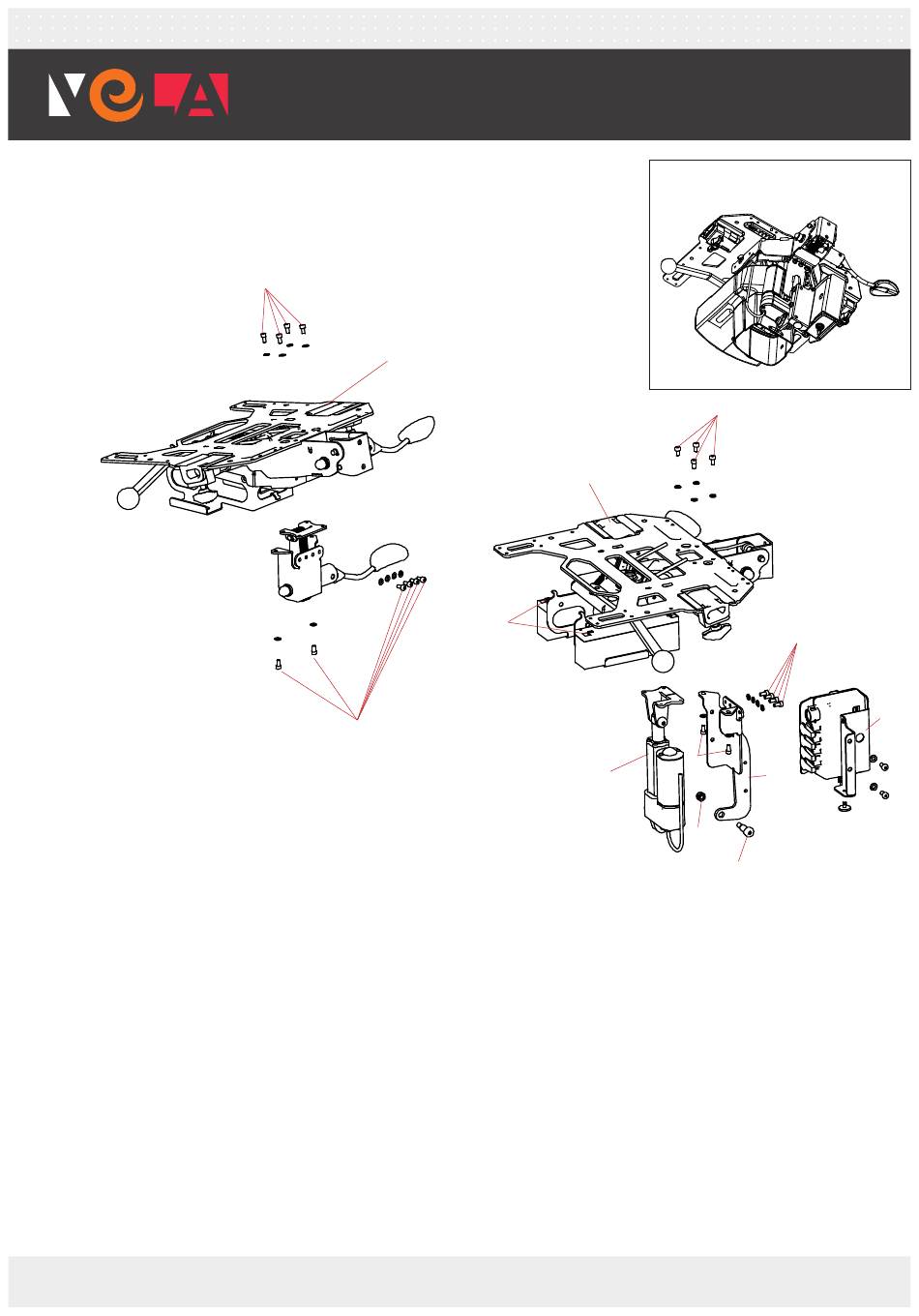

1. Afmonter sædet og batteriafdækninger (se vejledning 106231 + 106235).
2. Vip kippladen (A) fremad for at få mere plads bagtil.
3. Fjern eksisterende sædekip ved at fjerne de 10 skruer og skiver (B).
4. Monter topbeslaget (C) sammen med aktuatoren (D), som vist med 4 skruer og skiver (E) oppefra. Topbeslaget
(C) skal vippes lidt for at få det på plads op mod kippladen (A).
5. Monter den store del af beslaget (F) på bærepladen med de 6 resterende skruer og skiver (G).
6. Sæt den nederste pasbolt (H) i aktuator (D) og beslag (F) og spænd låsemøtrik (I).
7. Skru motorstyringen (J) fast på den store del af beslaget (F) og spænd ledninger fast.
8. Tilslut strøm på batteriernes plus- og minuspol (K) forrest på bærepladen som vist. Vigtigt: +/- poler skal vendes
korrekt. Hvis det monteres omvendt ødelægges motorstyringen.
9. Monter sædet og batteriafdækninger igen (se vejledning 106231 + 106235). Vip kippladen (A) helt fremover, for
at få mere plads til at sætte den bagerste o-ring på de øverste afdækninger. Monter den ene o-ring bagerst på
de to nederste afdækninger, inden de monteres op på de to øverste afdækninger.
