Vela Tango 700 Mounting Instructions

No. 106246
Montagevejledning af elryg på VELA Tango 700E
A
F
G
DANSK

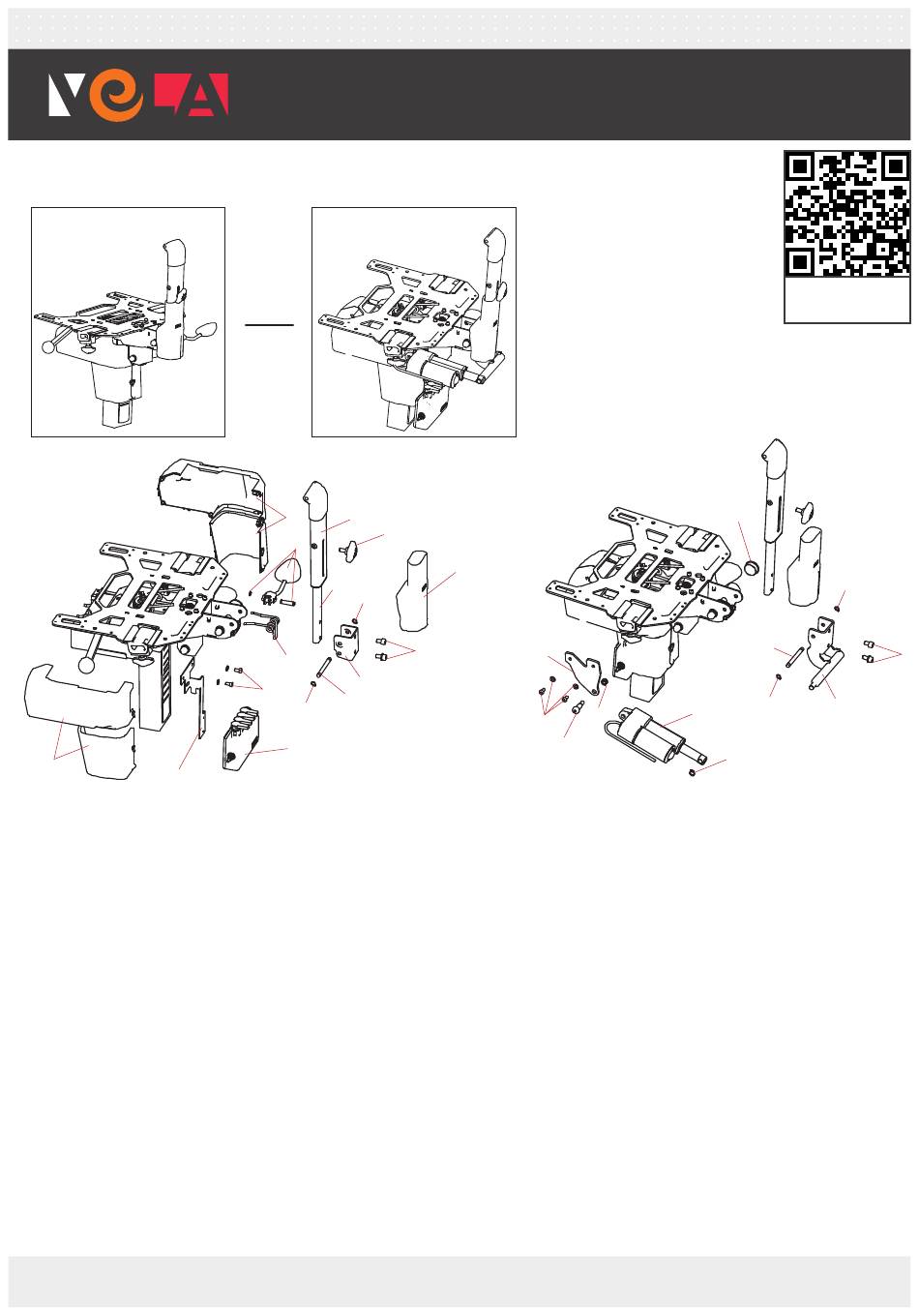

(A):
1. Fjern ryggen fra stolen ved at skrue vingeskrue (A) helt ud,
løft ryg med rygbøjle (B) og rygafdækning (C) af og læg til
side.
2. Skru de to M8 skruer ud (D), der holder rygstammen (E) og
læg rygstammen til side.
3. Fjern afdækninger (F) ved at fjerne o-ringe og trække til
siden. Brug evt. en lille skruetrækker (se vejledning 106231).
Dette giver adgang til batterierne.
4. Monter beslag for motorstyring (G) med de to skruer og
skiver (H). Drej evt. rotationen på sædet, for mere plads
til montage af beslaget. Drej rotationen på plads igen og
afmonter rotationsgrebet (se vejledning 106247).
5. Monter motorstyring (I) på beslag (G) og slut strøm til
forrest på batterierne. Vigtigt: +/- poler skal vendes
korrekt. Hvis det monteres omvendt ødelægges
motorstyringen.
6. Monter afdækninger (F) igen (se vejledning 106231).
7. Fjern rygkonsollen (J) ved at fjerne låseskiven (K) på
den ene side af aksel (L) og skub den ud af konsollen.
Den lille aksel, der sidder i rygkonsollen skubbes også
ud, ved at fjerne de to låseskiver på indersiden. Udløs
rygvippehåndtaget (M) og skub lameller lidt væk, for at lave
bedre plads til ny rygkonsol.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Elryg / El. back / Motor Rygg
- VELA Tango 700
>
F B
A
M
E
K
D
N
J
H
L
K
I
B
C
Q
V
R
U
8. Rygkonsollen (J) og den store fjeder (N) skal ikke bruges
mere. Aksel (L) og låseskiver (K) skal bruges igen.
9. Fjern håndtaget (M) ved at fjerne den lille låsering og
skubbe aksel ud - delene skal ikke bruges igen.
(B):
10. Monter den nye elektriske rygkonsol (O) og sæt aksel (L)
og låseskiver (K) på igen.
11. Sæt plastikproppen (P) på røret, hvor ryghåndtaget (M) blev
fjernet.
12. Monter beslag (Q) på venstre side af bærepladen med de
to skruer og skiver (R).
13. Aktuatoren (S) monteres først på rygkonsollen (J) og
låseskive (T) sættes på.
14. Aktuatoren (S) vippes op til beslag (Q) og skrues fast, som
vist med en pasbolt (U) og møtrik (V). Møtrikken skal ikke
spændes helt til.
15. Monter rygstammen (E) på den nye rygkonsol (J) med de
to skruer (D) og sæt rygafdækningen (C) på.
16. Skru rygbøjlen (B) fast med vingeskrue (A).
17. Tilslut ledninger mellem aktuator, motorstyring og
betjening.
Videoinstruktion:
vl1935.dk/106246
P
K
L
K
O
S
T
www.vela.eu
D
