Vela Tango Mounting Instructions

No. 105889
Montering af fodstøtte med plade
Varenummer/ Artikelnummer/ Product number:
Fodstøtte 20° med plade:
(A)901438 LP20, 21-31 cm
(A)900560 LP27, 26-41 cm
(A)900572 S-plade, 26-41 cm
(A)901113 S-plade, 21-31 cm
Fodstøtte 10° med plade/ Fotstøtte 10° med plate/
Fotstöd 10° med platta/ Footrest 10° with plate:
(A)928099 LP27, 21-31 cm
(A)928098 LP27, 26-41 cm
(A)928210 LP25, 21-31 cm
(A)928209 LP25, 26-41 cm
(A)928212 LP20, 21-31 cm
(A)928211 LP20, 26-41 cm
Fodstøtte 8° med plade/ Fotstøtte 8° med plate/
Fotstöd 8° med platta/ Footrest 8° with plate:
(A)922046 LP20, 21-31 cm
(A)922047 LP27, 26-41 cm
(A)923626 LP25, 26-41 cm
(A)925116 LP25, 21-31 cm
DANSK

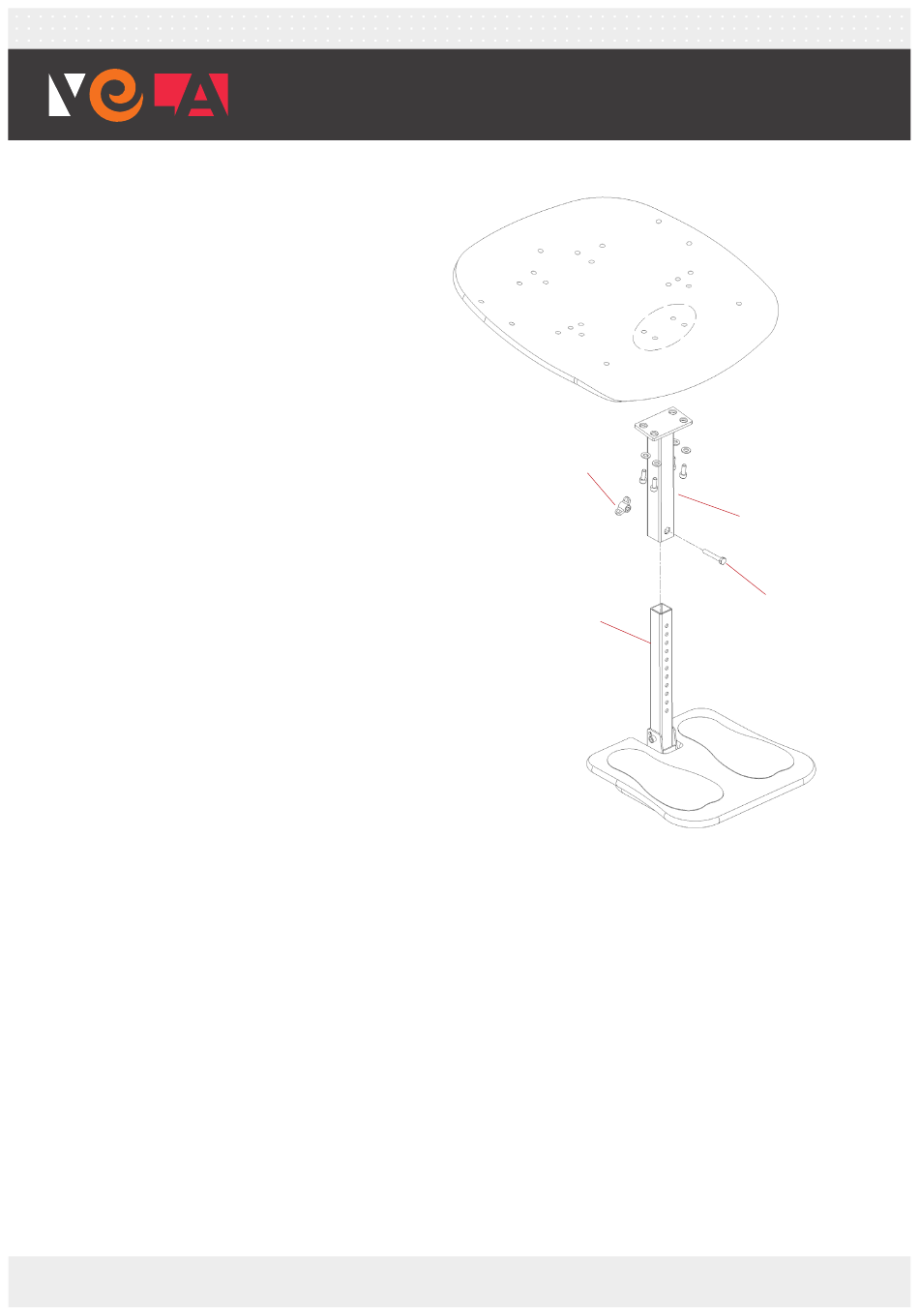

1. Monter sokkel (A) under bunden af sædet i de 4
huller. Spænd skruerne godt.
2. Sæt skyderør (B) med fodplade ind i soklen. Sæt
skyderøret i den ønskede højde og tjek at det er ud for et hul, så bolten (C) kan sættes igennem.
3. Spænd håndskrue (D) godt bagpå.
Bemærk: Husk at efterspænde den gennemgående skrue, der holder fodpladen. Denne skrue afgør, hvor meget mod-
stand pladen giver, når fodpladen føres op og ned.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Fodstøtte/ Fotstøtte/ Fotstöd/
Footrest - VELA Tango
D
A
B
C
