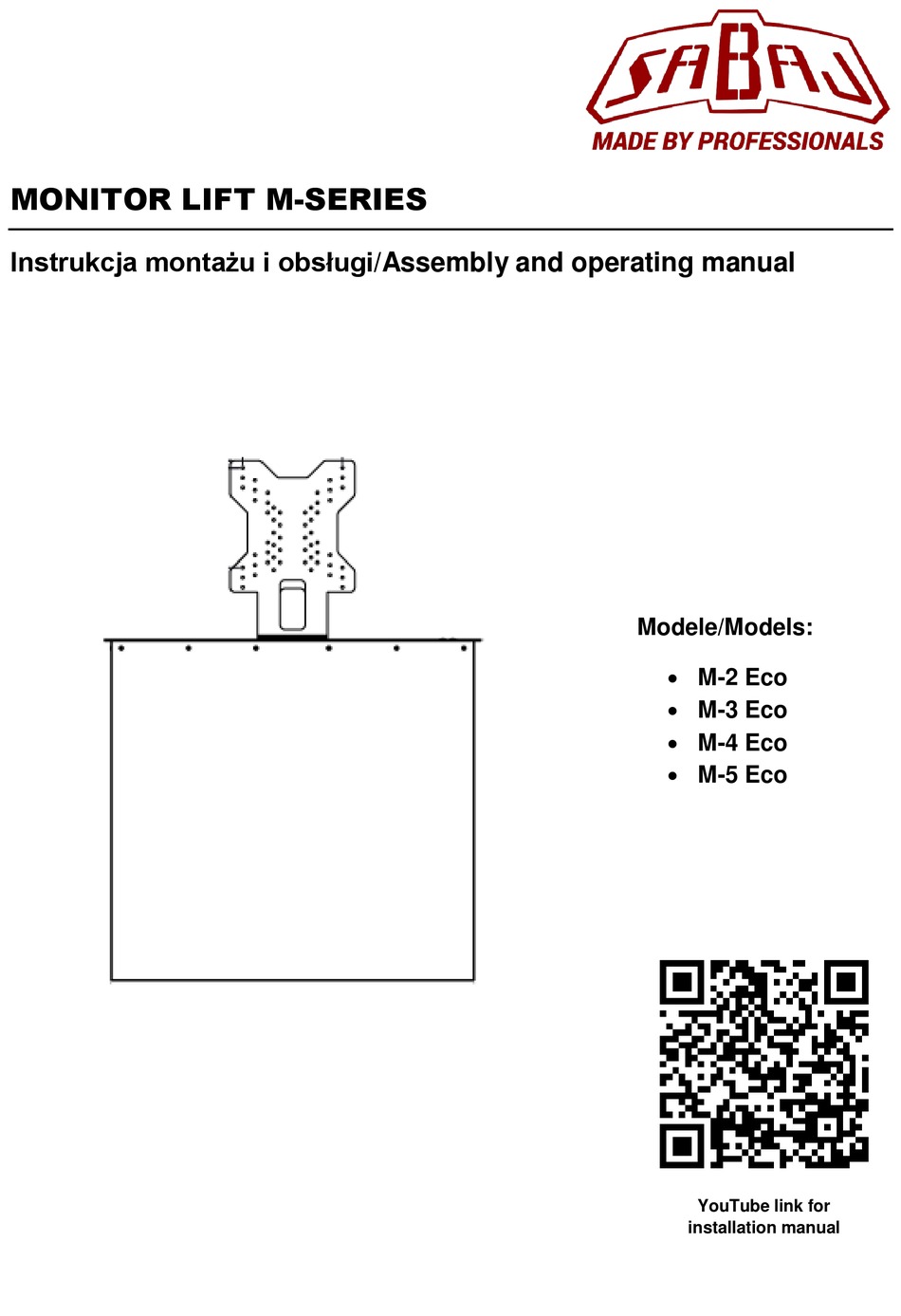

- Page 1 MONITOR LIFT M-SERIES Instrukcja montażu i obsługi/Assembly and operating manual Modele/Models: M-2 Eco M-3 Eco M-4 Eco M-5 Eco YouTube link for installation manual...
-
Page 2: Table Of Contents
(zakrzywiony, płaski itp.) monitor/TV (curved, flat, etc.) Miejsca montażu kabli audio/wideo z The audio/video cable mounting tyłu monitora/telewizora locations on the rear of the monitor/TV Wagę monitora/telewizora The monitor's/TV's weight helpdesk@sabaj.pl... -
Page 3: Instrukcja Montażu I Obsługi
200x200 maks. wymiary ekranu 420x380x70 mm 545x420x70 mm 680x420x70 mm 730x420x70 mm otwór montażowy 475x150 mm 595x150 mm 730x150 mm 780x150 mm połączenie ekranu kabel zasilający C13 230V, HDMI zużycie energii 9,6W zasilanie podnośnika 230V wykończenie INOX / BLACK www.rtv.sabaj.pl... - Page 4 MONITOR LIFT M-SERIES 2. Wymiary Tabela 2 Wymiary (mm) model M-2 Eco M-3 Eco M-4 Eco M-5 Eco 1082 1182 1182 1182 rys. 1 helpdesk@sabaj.pl...
-
Page 5: Montaż Podnośnika
5. Za pomocą śrub dostarczonych przez producenta monitora lub telewizora, przykręć podnośnik do tylnej ściany ekranu (rys. 4). Uchwyt VESA do montażu ekranu Monitor/mały telewizor rys. 4 UWAGA: Monitor lift zawiera najpopularniejsze rozstawy otworów montażowych od 50x50 do 200x200mm zgodne ze standardem VESA dla małych ekranów. www.rtv.sabaj.pl... -
Page 6: Obsługa Podnośnika
8. Monitor lift M-Series jest sterowany dwoma przyciskami (rys. 7): a. w celu otwarcia podnośnika i podniesienia ekranu – naciśnij krótko żółty przycisk b. w celu schowania ekranu w podnośniku – naciśnij krótko czerwony przycisk rys. 7 UWAGA: Całkowite otwarcie/zamknięcie urządzenia zajmuje ok. 15 sekund. helpdesk@sabaj.pl... - Page 7 Sabaj- System. UWAGA: Tylko oryginalne akcesoria produkowane przez Sabaj-System będą kompatybilne z Twoim sterownikiem. Jeśli podejmiesz próbę modyfikacji lub podłączenia innych urządzeń przez port RJ-45, możesz uszkodzić lub zniszczyć sterownik - skutkuje to utratą gwarancji.
-
Page 8: Assembly And Operating Manual
200x200 max. screen size 420x380x70 mm 545x420x70 mm 680x420x70 mm 730x420x70 mm mounting hole 475x150 mm 595x150 mm 730x150 mm 780x150 mm screen connections C13 230V power cord, HDMI power consumption 9,6W power supply 230V finish INOX / BLACK helpdesk@sabaj.pl... - Page 9 Assembly and operating manual 2. Dimensions Table 2 Dimensions (mm) model M-2 Eco M-3 Eco M-4 Eco M-5 Eco 1082 1182 1182 1182 fig. 1 rtv.sabaj.pl/en/home/...
-
Page 10: Lift Assembly
5. Using the screws supplied by the monitor or TV manufacturer, connect the lift to the back of the screen (fig. 4). fig. 4 NOTE: Monitor lift includes the most popular small-screen VESA mounts from 50x50 up to 200x200mm. helpdesk@sabaj.pl... -
Page 11: Lift Operating
8. The Monitor lift M-Series is button operated (fig. 7): a. to lift screen up – press once yellow button b. to hide monitor/TV – simply press once red button fig. 7 NOTE: Complete opening / closing of the device takes approx.15 seconds. rtv.sabaj.pl/en/home/... - Page 12 It does not require any calibration, which is done automatically. 11. Serial connection: When using multiple devices at the same time, they can be linked in a serial connection – to activate every lift in one action. helpdesk@sabaj.pl...
