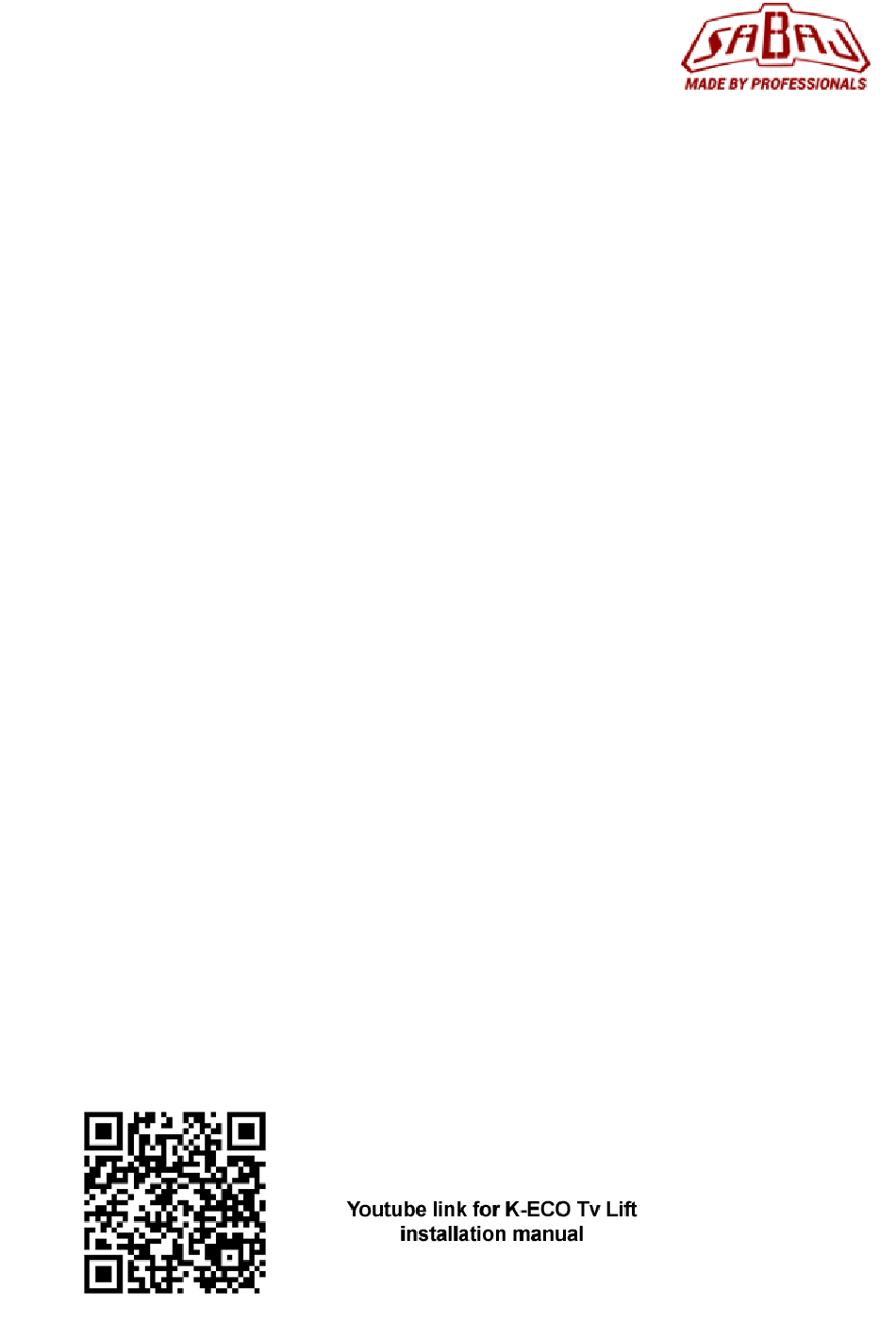

- Page 1 K-SERIES TV LIFT ECO – IR/RF User Manual...
- Page 2 List of contents Part name Quantity Lift column 1 pc. Horizontal beam 1 pc. Vertical beam 2 pcs. Mounting bracket 1 pc. Control box 1 set 1 set Screws Manual 1 pc. Allen Key “4” 1 pc. IR-EYE 1 pc. (only in IR version) RF remote 1 pc.
- Page 3 Lift assembly 1. Level the cabinet to be sure that it is standing stable on the floor. 2. Place column in the middle of cabinet. (Pic.1). Pic.1 3. Use provided mounting bracket and attach column to the back of the cabinet. (Pic.2) Note: Always double-check, if the woodscrew is not too long for your cabinet.
- Page 4 5. Using attached screws mount horizontal beam to the column. (Pic.3) Pic.3 6. Connect control box to the lift as on Pic.4. Pic.4...
- Page 5 Pic.5 Using 4 pcs. of woodscrews hang control box as on Pic.5. Leave about 1 mm, so you can hang control box easily. Mount the control box wherever you like, keeping in mind, that it should not be in the way of the lift nor the TV - Both the control box and the cables.
- Page 6 Assembly of TV screen to the lift 7. Using screws provided by your TV manufacturer, mount the vertical beams to your screen. The beams should be about 45mm below upper edge of the screen. You can use the provided spacers when neccesary (Pic.6) 8.
- Page 7 9. Hang the screens with vertical beams mounted on the horizontal beam on your lift (Pic.9). For easier assembly you can move the lift up (see in control box manual). 10. Move the lower brackets on the vertical beam up and tighten the screws. (Pic.9) Pic.9...
- Page 8 11. Remember to connect all cables to the TV when lift is raised. You will be sure that cables have enough length. (Pic.10) Pic.10 12. Now set the viewing position using the control box manual on the next page.
- Page 9 CONTROL BOX MANUAL Control Box Front K-ECO LIFT Lift to Control Box Back control box socket Lift Power plug (compliant with your country standards) RJ45 socket Programming the VP (Viewing Position) ATTENTION! You have to set the VP if you want the lifts to work properly. To set the VP follow this procedure: ...
- Page 10 To assign IR remote control the following steps must be carried out: • Connect the IR-Eye to the left back side • Press and hold SETUP button (blue) for about 3 seconds until you hear a beep and the red indicator SETUP will light up.
- Page 11 Podnośnik K-ECO – IR/RF Instrukcja Instrukcja montażu w formie VIDEO.
- Page 12 List of contents Part name Quantity Kolumna podnośnika 1 szt. Belka pozioma 1 szt. Belka pionowa 2 szt. Uchwyt mocujący 1 szt. Sterownik 1 szt. 1 szt. Wkręty Instrukcja 1 szt. Klucz imbusowy “4” 1 szt. Czujnik IR-EYE 1 szt. (tylko w wersji IR) Pilot radiowy 1 szt.
- Page 13 1. Wypoziomuj szafkę, aby upewnić się, że stoi stabilnie na podłodze. 2. Umieść kolumnę pośrodku szafki. (Pic.1). Pic.1 3. Użyj uchwytu mocującego i przymocuj kolumnę do tylnej części obudowy (Pic.2) UWAGA: Sprawdź dwukrotnie czy zastosowany drewnowkręt nie jest zbyt długi, aby nie uszkodził...
- Page 14 5. Za pomocą dołączonych śrub zamontuj belkę poziomą do kolumny. (Pic.3) Pic.3 6. Podłącz sterownik z podnośnikiem, jak na rysunku Pic.4. Pic.4...
- Page 15 Pic.5 Korzystając z 4 sztuk. drewnowkrętów zawieś sterownik jak na Rys.5. Pozostaw około 1 mm, aby łatwiej go zawiesić. Zamontuj skrzynkę sterowniczą tam, gdzie chcesz, pamiętając, że nie powinna ona znajdować się na drodze windy ani telewizora - zwróc uwagę na odpowiednie ułożenie kabli. UWAGA: nie dokręcaj maksymalnie śrub sterownika.
- Page 16 Montaż telewizora na podnośniku 7. Za pomocą śrub dostarczonych przez producenta telewizora zamontuj pionowe belki na ekranie. Belki powinny znajdować się około 45 mm poniżej górnej krawędzi ekranu. W razie potrzeby możesz użyć dostarczonych podkładek dystansowych (Rys. 6) 8. Poluzuj dolne wsporniki na pionowych belkach, jak pokazano na Rys.7. Pic.7...
- Page 17 9. Zawieś ekran za pomocą pionowych belek na poziomej belce na podnośniku (Rys.9). Aby ułatwić montaż, można przesunąć podnoszenie do góry (patrz instrukcja obsługi skrzynki kontrolnej). 10. Przesuń dolne wsporniki belki pionowej w górę i dokręć śruby. (Rys.9) Pic.9...
- Page 18 11. Pamiętaj, aby podłączyć wszystkie kable do telewizora po podniesieniu windy. Będziesz mieć pewność, że kable mają wystarczającą długość. (Rys.10) Pic.10 12. Teraz ustaw pozycję oglądania za pomocą instrukcji obsługi skrzynki kontrolnej na następnej stronie.
- Page 19 Ustawienia sterownika K- IR-ECO LIFT Przedni panel sterownika Tylny panel sterownika Wtyczka do podpięcia podnośnika Wtyczka zasilająca (kompatybilna z gniazdem w Twoim kraju) Gniazdo RJ45 Programowanie Pozycji preferowanej UWAGA! Musisz ustawić Pozycję preferowaną, jeśli chcesz, aby podnośnik działał poprawnie. Aby ustalić PP: ...
- Page 20 czerwony wskaźnik SETUP. Teraz jesteś w trybie ustawień. • Wybierz przycisk na pilocie IR, którym chciałbyś przesunąć podnośnik w górę. Skieruj pilota na odbiornik podczerwieni i naciśnij wybrany przycisk. Czerwona dioda LED Power przyciemnia się raz, potwierdzając odbiór sygnału z pilota •...
