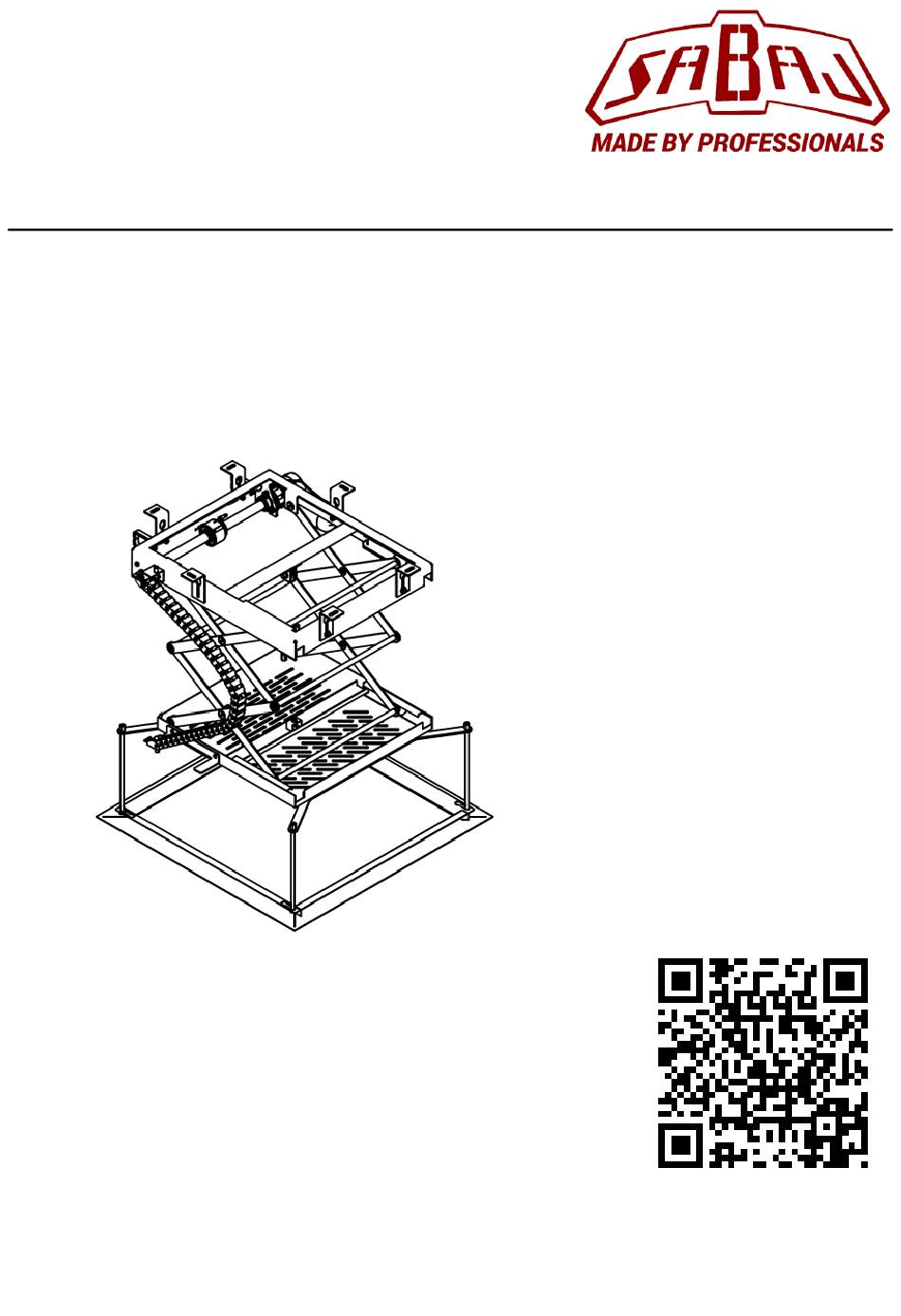

- Page 1 PROJECTOR LIFT Instrukcja montażu i obsługi/Assembly and operating manual Modele/Models: • WP-560 YouTube link for installation manual...
-
Page 2: Table Of Contents
PROJECTOR LIFT WP-560 Spis treści/Table of contents [PL] Instrukcja montażu i obsługi ......................3 Zawartość zestawu ........................3 Montaż podnośnika ........................4 Informacje o sterowniku........................ 9 [ENG] Assembly and operating manual ....................13 Set contents ..........................13 Lift assembly ..........................14 Control box manual ........................ -
Page 3: Instrukcja Montażu I Obsługi
Instrukcja montażu i obsługi Instrukcja montażu i obsługi Zawartość zestawu Nazwa części Ilość Rys. Podnośnik WP-560 1 szt. Rama pokrywy 1 szt. Uchwyt sufitowy wraz ze śrubami 6 szt. Prowadnik przewodów 1 szt. Długie kołki gwintowane 4 szt. Sterownik 1 szt. -
Page 4: Montaż Podnośnika
PROJECTOR LIFT WP-560 Wymagane narzędzia dodatkowe: Nazwa narzędzia Rys. Śrubokręt krzyżakowy Poziomica rozm. 13 Klucz płaski Piła do metalu Wkrętarka lub wiertarka Wiertło (8 mm) Montaż podnośnika 1. W wybranym miejscu wytnij otwór o wymiarach 600x600 mm pod montaż windy projektora (rys. - Page 5 Jeżeli strop nie jest równy lub posiada liczne krzywizny, wykorzystaj pozostałe dwa uchwyty (rys. 5). Wykorzystując regulacje przy uchwytach, wypoziomuj windę projektora rys. 5 www.rtv.sabaj.pl...
- Page 6 PROJECTOR LIFT WP-560 4. Montaż uchwytów kablowych (rys. 6a, 6b): Krok 1. Wciśnij uchwyt w kwadratowy otwór Krok 2. Wciśnij plastikową śrubkę w otwór Krok 3. Przeciągnij kable przez oczko rys. 6a rys. 6b 5. a) Połącz podnośnik ze sterownikiem (rys. 7a i 7b). Sterownik można przymocować do stropu, przykręcić...
- Page 7 (rys 8a). Za pomocą śrub dokonaj dokładnej regulacji wysokości maskownicy (rys. 8b). Maskownica powinna delikatnie dotykać sufitu po ustawieniu podnośnika w pozycji górnej. Skróć nadmiernie długie śruby za pomocą piły do metalu rys. 8b 7. Po dokładnym ustawieniu, dokręć nakrętki blokujące śruby (rys. 9). www.rtv.sabaj.pl...
- Page 8 PROJECTOR LIFT WP-560 nakrętki rys. 9 8. Za pomocą przycisków DOWN oraz UP ustaw pozycję pracy projektora (punkt 10). rys. 10 helpdesk@sabaj.pl...
-
Page 9: Informacje O Sterowniku
Instrukcja montażu i obsługi 9. Zaślep maskownicę (rys. 11). maskownica rys. 11 Informacje o sterowniku Sterownik dostarczony w zestawie jest zaprogramowany fabrycznie do maksymalnych zakresów ruchu podnośnika. 10. Panel sterowania www.rtv.sabaj.pl... - Page 10 PROJECTOR LIFT WP-560 Gniazdo Power Guard Wtyczka zasilania Gniazdo RJ45 Gniazdo kontroli podnośnika UWAGA: W zależności od wersji podnośnika typ wtyczki zasilającej będzie kompatybilny z gniazdem w Twoim kraju. 11. Programowanie pozycji preferowanej: UWAGA! Ustawienie Pozycji preferowanej jest wymagane, żeby podnośnik działał...
- Page 11 RJ-45, które pozwala na podłączenie dodatkowych akcesoriów dostarczanych przez firmę Sabaj-System. UWAGA: Tylko oryginalne akcesoria produkowane przez Sabaj-System będą kompatybilne z Twoim sterownikiem. Jeśli podejmiesz próbę modyfikacji lub podłączenia innych urządzeń przez port RJ-45, możesz uszkodzić lub zniszczyć sterownik - skutkuje to utratą gwarancji.
- Page 12 PROJECTOR LIFT WP-560 • "O" - przeciążenie silnika elektrycznego • "1" - uruchomiono system bezpieczeństwa • "2" - zasilanie wyłączone podczas chowania aktywnego ekranu • "3" - wiązka przewodów nie jest podłączona do sterownika • "4" - włączono dolny wyłącznik krańcowy •...
-
Page 13: Assembly And Operating Manual
Assembly and operating manual Assembly and operating manual Set contents Part name Quantity Fig. WP-560 Lift 1 pc. Cover frame 1 pc. Ceiling bracket with bolts 6 pcs. Cable guide 1 pc. Long threaded pin 4 pcs. Control box 1 pc. -
Page 14: Lift Assembly
WP-560 Spirit level Wrench Hacksaw Drill driver Drill (8 mm) Lift assembly 1. Cut an opening in your desired location for placing the WP lift. The opening should be 600x600 mm. (fig. 3). fig. 3 2. Using the provided template mark the places for drilling holes to place the lift brackets. You need only 4 holes. - Page 15 2. According to marked points, use included pattern and determine the mounting holes. 3. Drill the holes in signed places. LIFT FRONT SIDE Drill holes for hanging the Lift - 2szt. Outline of cutout in the suspended ceiling. Extra mounting holes Drill holes for hanging the Lift - 2szt. fig. 4b rtv.sabaj.pl/en/home/...
- Page 16 WP-560 3. Using concrete pegs mount the lift on the sealing. The lowered section of your lift should be placed centric in regards to the opening. If your ceiling is not perfectly flat, use additional holes (fig. 5). Adjust the brackets by loosening and tightening the screws.
- Page 17 Plug the control box harness as marked on picture below (fig. 7c). Put the electrical plug to the electrical network. rys. 7c CAUTION: if the control box display show any number or symbol - check the control box manual on page 21, before going to further steps. rtv.sabaj.pl/en/home/...
- Page 18 WP-560 fig. 8a 6. Use the UP and DOWN buttons to adjust the height of the bottom of the PROJECTOR LIFT so that the mounted projector is raised by 3 cm. above the upper edge of the suspended ceiling (fig. 8a). With threaded pins set cover frame, to a desired height. It should touch the ceiling delicately after lift achieves the TOP position (fig.
- Page 19 Assembly and operating manual 8. With UP and DOWN buttons set the (Down) Viewing Position (point 10 “Programming the VP”). fig. 10 9. Blind the Cover with a light board - i.e. Carton Gypsum or wooden (fig. 11). Blind cover fig. 11 rtv.sabaj.pl/en/home/...
-
Page 20: Control Box Manual
WP-560 Control box manual The control box supplied with the set is pre-programmed for the maximum ranges of the lift movement.Control panel Power Guard Socket Lift Power Plug RJ-45 socket Lift to control box socket NOTE: depending on your lift version the socket type will be compatible With your country standards. - Page 21 NOTE: Only the original SABAJGORUP accessories will work with your Premium Control Box. lf you attempt to modify or connect any other devices via the RJ-45 Port, you might damage the Control Box and you will lose the warranty for doing so. rtv.sabaj.pl/en/home/...
- Page 22 WP-560 14. Display messages: The numeric display shows the information about the lift operation. lf the display shows: • "0" Blinking - electric motor overload (current exceeded) • "1" Blinking - safety system has been triggered • "2" Blinking - power cut out when hiding the active screen •...
