BZB Gear BG-UM88-150L-KIT User Manual

18gbps 8x8 hdbaset (150m) matrix
Hide thumbs Also See for BG-UM88-150L-KIT:
Table of Contents

Advertisement

Quick Links

Download this manual






18Gbps 8x8 HDBaseT (150M) Matrix












  Contact

  1.888.499.9906 | support@bzbgear.com | bzbgear.com

BG-UM88-150L-KIT
VER 1.0




Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BG-UM88-150L-KIT and is the answer not in the manual?

Questions and answers

Related Manuals for BZB Gear BG-UM88-150L-KIT

Summary of Contents for BZB Gear BG-UM88-150L-KIT

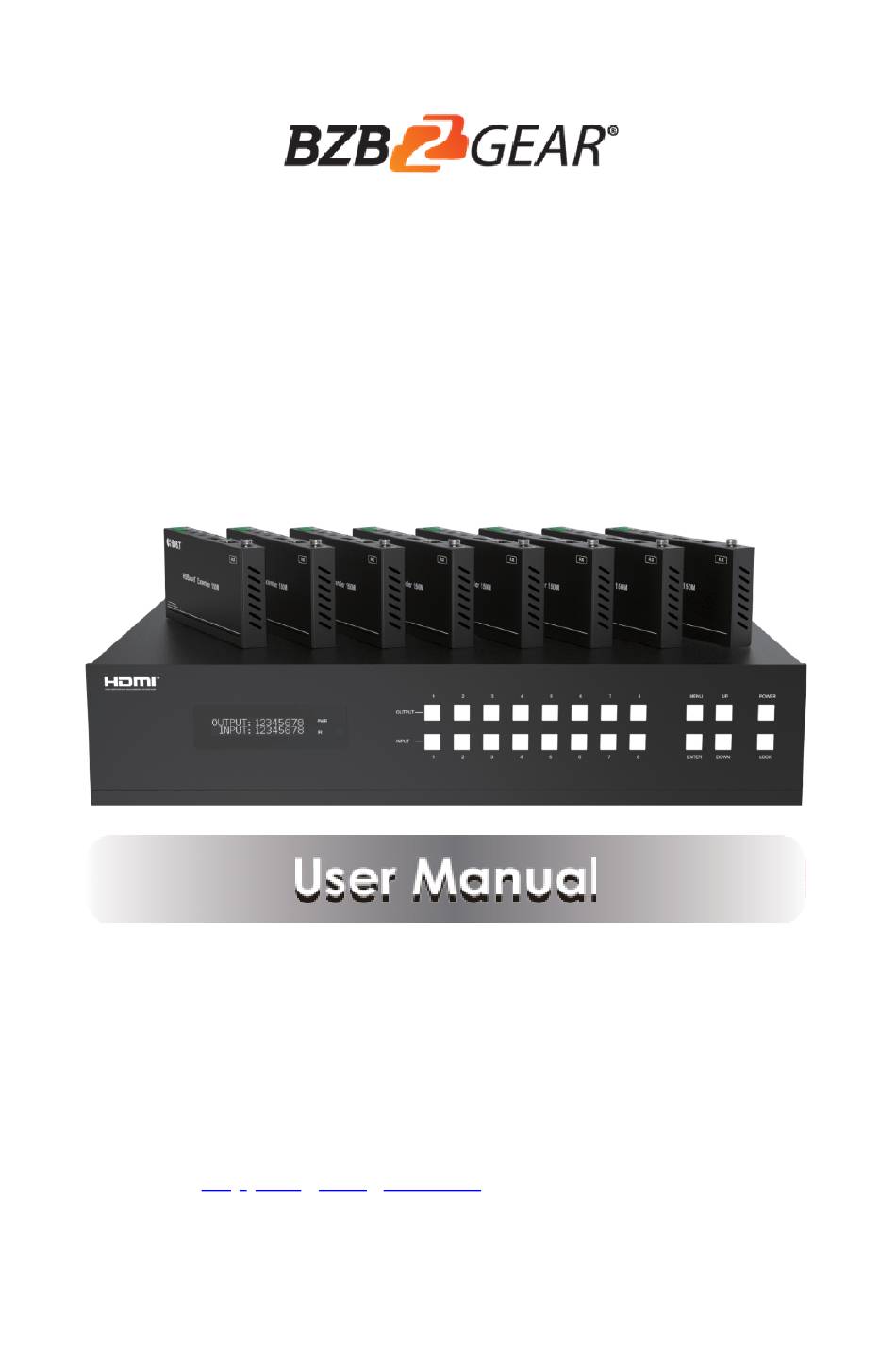

  • Page 1           BG-UM88-150L-KIT      18Gbps 8x8 HDBaseT (150M) Matrix                          VER 1.0      Contact      1.888.499.9906 | support@bzbgear.com | bzbgear.com     ...

  • Page 2: Table Of Contents

      Thank you for purchasing this product  For optimum performance and safety, please read these instructions carefully before connecting,  operating or adjusting this product. Please keep this manual for future reference.    Surge protection device recommended  This product contains sensitive electrical components that may be damaged by electrical  spikes, surges, electric shock, lighting strikes, etc. Use of surge protection systems is highly  recommended in order to protect and extend the life of your equipment.    Table of Contents  1. Introduction. 1    3. Features. 1  4. Package Contents. 2  5. Specifications. 2  6. Operation Controls and Functions. 4  6.1. Matrix Panel. 4  6.2. HDBaseT Receiver Panel. 6  IR Remote 7  IR Control System. 8  9. IR Cable Pin Assignment. 10  EDID ...

  • Page 3: Introduction

      Introduction  The 18Gbps 8x8 HDBaseT(150M) Matrix can connect 8 HDMI sources to 16 displays. It  features 8 HDMI outputs, and each HDMI output is mirrored to provide a CAT-Cable output  which runs simultaneously. HDBaseT output can extend video transmission distance up to  492ft / 150m via a single Cat 5e/6/7 cable and the resolution is up to 4K2K@60Hz 4:4:4.  Audio de-embedded to analog and coaxial audio is supported. Each HDMI output supports  4K2K to 1080P downscaler independently.    The product supports IR matrix. The IR signal is one-to-one control at the Matrix end, but the  IR signal follows HDMI video channel at the HDBaseT Receiver end.    The product provides an intuitive set of front panels with OLED screen and supports control  via front panel buttons, IR remote, RS-232, LAN, and Web GUI.    Features  ☆ HDMI 2.0b, HDCP 2.2 and HDCP 1.x compliant  ☆ Video resolution up to 4K2K@60Hz (YUV 4:4:4) on all HDMI & HDBaseT ports  ☆ 8 HDMI inputs, 8 HDMI & HDBaseT mirrored outputs  ☆ HDMI ports transmit 18Gbps lossless uncompressed video bandwidth  ☆ Support 18Gbps lossless compressed HDBaseT signal transmission  ☆ Support 4K->1080P Down Scaler for each output port  ☆ HDR, HDR10, HDR10+, Dolby Vision, HLG are supported  ☆ HDBaseT output can extend video transmission distance up to 492ft / 150m for 1080P  or 394ft / 120m for 4K2K via a single Cat 5e/6/7 cable  ☆ HDMI audio pass-through up to 7.1CH HD audio (LPCM, Dolby TrueHD and DTS-HD  Master Audio)  ☆ Support IR matrix  ☆ Audio de-embedded is supported via analog and coax ports  ☆ Advanced EDID management and CEC control are supported  ☆ 24V POC on all HDBaseT ports  ☆ 1U rack mounted design with front panel OLED display  ☆ Control via front panel buttons, IR remote, RS-232, LAN and Web GUI  -  1 / 27   ...

  • Page 4: Package Contents

      Package Contents  ① 1 x 18Gbps 8x8 HDBaseT(150M) Matrix  ② 8 x HDBaseT Receiver  ③ 1 x Matrix IR Remote  ④ 1 x 100~240V AC 50/60Hz Power cable  ⑤ 1 x RS-232 serial cable (1.5 meters, male to female head)  ⑥ 8 x 3-pin Phoenix Connector & 8 x 5-pin Phoenix Connector  ⑦ 9 x IR Blaster cable (1.5 meters)  ⑧ 9 x IR Receiver cable (1.5 meters)  ⑨ 18 x Mounting Ear (Matrix and Receiver)  ⑩ 1x User Manual    Specifications    Technical  HDMI Compliance  HDMI 2.0b  HDCP Compliance  HDCP 2.2 and HDCP 1.x  Video Bandwidth  18Gbps  Video Resolution  Up to 4K2K@50/60Hz (4:4:4)  Color Space  RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0  8-bit, 10-bit, 12-bit  Color Depth  (1080p@60Hz) 8-bit  (4K2K@60Hz YUV4:4:4)  8-bit，10-bit,12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0）  HDR  HDR10, HDR10+, Dolby Vision, HLG  LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,  HDMI Audio Formats  Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,  DTS HD-HRA, DTS-X  Coax Audio Formats  PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1  Analog Balanced  PCM2.0CH ...
  • Page 5     Connection    Inputs: 8 x HDMI Type A [19-pin  f emale]    Outputs: 8 x HDMI Type A [19-pin female]    8 × HDBaseT port [RJ45]    8 × Coaxial audio [3.5mm Stereo Mini- Matrix  jack] 8 × balanced analog audio [5-pin  Phoenix  connector]  Controls: 9 x IR IN [3.5mm Stereo Mini-jack]  9 x IR OUT [3.5mm Stereo Mini-jack]  1 × TCP/IP [RJ45]  1 × RS-232 [D-Sub 9]    Input: 1 x HDBT IN [RJ45, 8-pin female]    Outputs: 1 x HDMI Type A [19-pin female]    1 x AUDIO OUT [3.5mm Stereo Mini-jack]  HDBaseT Receiver  Controls: 1 x IR IN [3.5mm Stereo Mini-jack]  1 x IR OUT [3.5mm Stereo Mini-jack]  1 x RS-232 [3-pin Phoenix connector]  1 x SERVICE [Mini-USB, Update port]  Mechanical  Housing  Metal Enclosure  Color  Black ...

  • Page 6: Operation Controls And Functions

      Operation Controls and Functions  Matrix Panel  Front Panel      Name  Function Description  NO.  Display matrix switching status, input / output port, EDID,  1  OLED screen  Baud rate, IP Address.  The LED will illuminate in green when the product is working  2  Power LED  normally, and red when the product is on standby.  You need to press an output button (1~8) firstly and then  OUTPUT /  3  press an input button (1~8) to select the corresponding  INPUT buttons  input source for the output port.      ①EDID setting: On the initial OLED display screen, press  “MENU” button to enter “Select EDID” interface, press      “UP/DOWN” button to select the required EDID and press the      “ENTER” button to enter “Copy to Input:” interface. Then press      “UP/DOWN” button to select the input port you      need to set, and press “ENTER” button again to confirm.     ...
  • Page 7     -  5 / 27   ...
  • Page 8   Rear Panel      Name  Function Description  No.  IR OUT (1-8/  Connect to IR blaster cable, the IR emit signal is from the  1  ALL) ports  “IR IN” port of the HDBaseT Receiver.  IR IN (1-8/ALL)  Connect to IR receiver cable, the IR receive signal will emit  2  ports  to the “IR OUT” port of the HDBaseT Receiver.    8 groups of coaxial and balanced analog audio mirrored  AUDIO OUT  3  output ports. AUDIO OUT (1-8) follows the video output of  (1-8) ports  OUTPUT (1-8) ports.      TCP/IP: The link port for TCP/IP control. Connect to an  active Ethernet link with an RJ45 cable.  4  CONTROL ports  RS-232: Command control port. Connect to a PC or control system with a D-Sub 9-pin cable to control the Matrix.  5  Connect the housing to the ground.  GND      Power port:  C onnect to 100~240V AC 50/60Hz power  cable. ...

  • Page 9: Hdbaset Receiver Panel

      HDBaseT Receiver Panel      Name  Function Description  No.  1  Power LED  Red LED will be on when the receiver is powered on.  2  SERVICE port  Firmware update port.  DC 24V/1A power supply input port.  Note: The Matrix supports POC function, it means that either  3  DC 24V  transmitter or receiver is powered on by 24V/1A power adapter,  the other one doesn’t need power supply.  RJ45 connector for connecting the HDBT OUTPUT port of  4  HDBT IN  Matrix with a CAT cable.  Connection  ▪ Illuminating: Matrix and Receiver are in good  c onnection status.  ▪ Flashing: Matrix and Receiver are in poor connection status.  5  Signal  ▪ Dark: Matrix and Receiver are not connected.  Indicator lamp  ▪ Illuminating: HDMI signal with HDCP.  Data Signal  ▪ Flashing: HDMI signal without HDCP.  6 ...

  • Page 10: Ir Remote

        IR Remote      ①  Power on or Standby: Power on the Matrix or set it to  standby mode.  ②  nput 1/2/3/4/5/6/7/8: Select input source button.  : Select the last or next input source button.  ③  Output 1/2/3/4/5/6/7/8 button: Select output source  button.  All: Select all output source simultaneously. For example,  when you press the “All” button and then press input “1”  button, at this time the input “1” source will output to all  display devices.  Operation instruction: You need to press the output button  firstly and then press input button to select the corresponding  input source. For example,  Press Output-X  (X means output button from 1 to 8 , including “All” button)  Then press Input-Y  (Y means input button from 1 to 8 )                                 ...

  • Page 11: Ir Control System

            IR Control System  The product is not only a matrix switch but also an extender. It supports bi-directional IR  control. When Matrix is connected to HDBaseT Receiver through Cat 5e/6/7 cable, you can  control remote display device (HDBaseT) or input source device (Matrix) through IR signal  transmission. But you must note that the IR signal transmission method is different from the  method from Matrix (local) to HDBaseT Receiver (remote) and from HDBaseT Receiver  (remote) to Matrix (local).    At the Matrix end (Local end): the IR signal is one-to-one transmission. For example, the  IR IN 1 port signal of the Matrix will emit to IR OUT port of the HDBaseT Receiver 1, and the  IR IN 3 port signal of the Matrix will emit to IR OUT port of the HDBaseT Receiver 3. It doesn’t  follow the video switch to change. IR IN ALL port signal of the Matrix will emit to all IR OUT ports  of HDBaseT receivers simultaneously. Please see the following connection diagram.    -  9 / 27   ...
  • Page 12             -  10 / 27   ...
  • Page 13   At HDBaseT receiver (Remote end): IR signal follows video switch to change. For example, the  HDMI output signal on the HDBaseT Receiver 1 is from the HDMI INPUT 2 port, so IR input  signal of the HDBaseT Receiver 1 will emit to IR OUT 2 port of the Matrix. The HDMI output  signal on the HDBaseT Receiver 5 is from the HDMI INPUT 4 port. Then, IR input signal of the  HDBaseT Receiver 5 will emit to IR OUT 4 port of the Matrix etc. Any of HDBaseT Receiver’s  IR IN signal can output from IR OUT ALL port of the Matrix and the IR OUT ALL signal of the  Matrix depends on your IR remote of source device. Please see the following connection  diagram.                              -  11 / 27   ...
  • Page 14       -  12 / 27   ...

  • Page 15: Ir Cable Pin Assignment

        IR Cable Pin Assignment        EDID Management  This Matrix has 21 factory defined EDID settings, 2 user-defined EDID modes and 16 copy EDID  modes. You can select defined EDID mode or copy EDID mode to input port through on-panel  button, RS-232 control or Web GUI.  On-panel button operation:  the initial OLED display screen, press “MENU” button to enter  On  the EDID setting interface, press “UP/DOWN” button to select the required EDID, and press  the “ENTER” button to enter “Copy to Input:” interface. Then press “UP/DOWN” button to select  the input port you need to set, and press “ENTER” button again to confirm this operation.    RS-232 control operation: Connect the Matrix to PC with a serial cable, then open a Serial  Command tool on PC to send ASCII command’s EDID in x from z!” to set EDID. For details,  please refer to “EDID Setting” in the ASCII command list of “11. RS-232 Control Command”.  Web GUI Operation: Please check the EDID management in the “Input page” of “10. Web  GUI User Guide”.    -  13 / 27   ...
  • Page 16     The defined EDID setting list of the product is shown as below:                EDID Mode  EDID Description  1  1080p, Stereo Audio 2.0  2  1080p, Dolby/DTS 5.1  1080p, HD Audio 7.1  3  4  1080i, Stereo Audio 2.0  5  1080i, Dolby/DTS 5.1  6  1080i, HD Audio 7.1  7  3D, Stereo Audio 2.0  8  3D, Dolby/DTS 5.1  9  3D, HD Audio 7.1  10  4K2K30_444, Stereo Audio 2.0  11  4K2K30_444, Dolby/DTS 5.1  4K2K30_444, HD Audio 7.1  12  13  4K2K60_420, Stereo Audio 2.0  14  4K2K60_420, Dolby/DTS 5.1  15  4K2K60_420, HD Audio 7.1  16  4K2K60_444, Stereo Audio 2.0  17  4K2K60_444, Dolby/DTS 5.1 ...
  • Page 17   32~39  Copy from HDBT OUTPUT 1~8    -  15 / 27   ...

  • Page 18: Web Gui User Guide

      Web GUI User Guide  The Matrix can be controlled by Web GUI. The operation method is shown as below:  Step 1: Get the current IP Address.  The default IP address is 192.168.1.100. You can get the current Matrix IP address in two ways:  The first way: You can get the IP address via panel buttons. On the initial OLED display, press  “MENU” button three times to enter the IP interface and check the current IP address.  The second way: You can get the IP address via RS-232 control.  S end the ASCII command  “ r ipconfig!” through a Serial Command tool, then you’ll get the feedback information as shown  below:    IP:192.168.61.103 in the above figure is the current  Matrix IP address (this IP address is variable,  depending on what the specific machine returns).  For the details of RS-232 control, please refer to “11. RS-232 Control Command”.    Step  2:  Connect  the  TCP/IP port of the Matrix to a  PC with an UTP cable (as shown in the following figure), and set the IP address of the PC  to be in the same network segment with the Matrix.    PC  Step 3: Input the current IP  address of Matrix into your  browser on the PC to enter  Web GUI page.      -  16 / 27   ...
  • Page 19   After entering the Web GUI page, there will be a Login page, as shown below:    Select the Username from the list and enter the password. The default passwords are:    Username  User  Admin Password  user  admin    After entering the password, click the “LOGIN” button and the following Status page will  appear.    ■ Status Page  The Status page provides basic information about the product model, installed firmware  version and the network settings of the device.      -  17 / 27   ...
  • Page 20   ■ Video Page  You can do the following operations on the Video page:  ① Output: The current  device’s OUTPUT port. You can select signal source for it.  ② Input: You can click the  drop-down menu to select signal source for the corresponding  OUTPUT port.  ③ Presets Name: You can  name the current scene with maximum length of 12 characters (Chinese name is  unsupported).  ④ Presets Set: You can restore the settings of the last saved audio-video matrix switching  relationship.  ⑤ Presets Save: You can save audio-video matrix switching relationship.  Presets Clear: You can clear the saved audio-video matrix switching relationship.  ⑥  ■ Input Page  You can do the following operations on the Input page:  ① Inputs: Input channel of the  device.  ② Active: It indicates whether the  channel is connected to a signal source.  ③ Name: The input channel’s name.  You can modify it by entering the corresponding name  (max length: 12 characters) in the  input box (Chinese name is unsupported).  ④ EDID: You can set the current  channel’s EDID. The specific operation is as follows:    - ...
  • Page 21   Set EDID for the User  Click the “Browse” button, then select the bin file. If you select the wrong EDID file, there will  be a prompt, as shown in the following figure:  Make sure to select the  correct file, then you can check the name of the  selected file. Select “User 1” or “User 2”, then click  “Upload”. After successful setting, it will prompt as  follows:  Download the EDID File  for the Corresponding Input Channel  Click the drop-down box of “Select EDID File” to select the corresponding input channel. Then  click “Download” to download the corresponding EDID file.    ■ Output Page  You can do the following operations on the Output page:  ① Outputs:  Output channel of the device.  ② Name: The  current output channel’s name. You can modify it by entering the corresponding  name (max length: 12 characters) in the input box  ③ Type: The current output channel’s type (HDMI or HDBT).  ④ Cable: It indicates the connection status of output ports. When the output port is connected  to the display, it shows green, otherwise, it shows gray.  ⑤ Scaler Mode: Set the current output resolution mode.  ⑥ Stream: Turn on/off the output stream. ...
  • Page 22   ■ CEC Page    You can perform CEC management on this page:  ① Input  Control: You can control the operation of each input source by pressing the icons on the page. (You can control multiple inputs simultaneously.)  ② Output Control: You can control the operation of each display, such as power on/off,  volume +/-, active source switching. (You can control multiple outputs simultaneously.)    ■ Network Page  Set the Default Network  Click “Set Network Defaults” button, there will be a prompt, as shown in the following figure:    -  20 / 27   ...
  • Page 23   Click “OK” to search the IP Address again, as shown in the following figure:  After searching is completed, it will switch to the login page, the default network setting is  completed.    Modify User Password  Click the “User” button, enter the correct Old Password, New Password, and Confirm  Password, then click “Save”. After successful modification, there will be a prompt, as shown  in the following figure:  Note: Input rules for changing passwords:  The password can’t be empty.  New password can’t be the same as old password.  New password and confirm password must be the same.    Modify Network Setting  Modify the Mode/IP Address/Gateway/Subnet Mask/Telnet Port as required, click “Save” to save the settings, then it will come into effect.  After modification, if the Mode is “Static”, it will switch to the corresponding IP Address;  if the Mode is “DHCP”, it will automatically search and switch to the IP Address assigned  by the router.    -  21 / 27   ...
  • Page 24   ■ System Page  ① Panel Lock: Click to lock/unlock panel buttons. “On” indicates that panel buttons are  unavailable; “Off” indicates panel buttons are available.  ② Beep: Click to turn on/off the beep.  ③ LCD: You can turn on/off the LCD and set the turn-on time (15s/30s/60s).  ④ Serial Baud Rate: Click the value to set the Serial Baud Rate.  ⑤ Firmware Update: Click “Browse” to select the update file, then click “Update” to complete  firmware update.  ⑥ Factory Reset: You can reset the machine to factory defaults by clicking “Reset”.  ⑦ Reboot: You can reboot the machine by clicking “Reboot”.  Note: After reset/reboot, it will switch to the login page.  -  22 / 27   ...

  • Page 25: Rs-232 Control Command

      RS-232 Control Command  The product also supports RS-232 control. You need a serial cable with RS-232 male head and  DB9 transfer USB male head. The RS-232 head of the serial cable is connected to the RS-232  control port with DB 9 at the rear of the Matrix, and the USB head of the serial cable is connected  to a PC. The connection method is as follows:  RS232                    Then, open a Serial Command tool on PC to send ASCII command to control the Matrix.  The ASCII command list about the product is shown as below.    ASCII Command  Serial port protocol. Baud rate: 115200, Data bits: 8bit, Stop bits:1, Check bit: 0  x - Parameter 1  y - Parameter 2  ! - Delimiter  Function Description  Example  Feedback  Command Code  Default Setting  Power  Power on  Power on/off the device,z=0~1  s power z!  s power 1!  power on  System Initializing...  (z=0 power off, z=1 power on)  Initialization Finished!  FW version x.xx.xx  r power!  r power! ...
  • Page 26     Example  Function Description  Feedback  Command Code  Default Setting  Get the connection status of the    r link in x!  r link in 1!  hdmi input 1: connect  x input port，x=0~8(0=all)        Get the connection status of the  hdmi output 1: connect  r link out y!  r link out 1!  y output port，y=0~8(0=all)  hdbt output 1: connect          Reset to factory defaults  System Initializing...  s reset!  Reset to factory defaults  s reset!  Initialization Finished!  FW version  x.xx.xx  Enable/Disable buzzer function,  beep on  beep on  s beep z!  s beep 1!  z=0~1(z=0 beep off, z=1 beep on)  beep off ...
  • Page 27   Get hdmi output y stream status,  enable hdmi output 1    r hdmi y stream!  r hdmi 1 stream!  y=0~8(0=all)  stream    -  25 / 27   ...
  • Page 28     Example  Function Description  Feedback  Command Code  Default Setting  enable hdbt output 1  stream  disable hdbt output 1  Set hdbt output y stream on/off,  s hdbt 1 stream 1!  stream  s hdbt y stream z!  y=0~8(0=all)  enable  s hdbt 0 stream 1!  z=0~1(0:disable,1:enable)  enable hdbt all outputs  stream  disable hdbt all outputs  stream  Get hdbt output y stream status,  enable hdbt output 1  r hdbt y stream!  r hdbt 1 stream!  y=0~8(0=all)  stream  hdmi output 1 set to  Set hdmi output y port output  bypass mode  hdmi all outputs  s hdmi 1 scaler 1!  scaler mode，y=0~8(0=all),  s hdmi y scaler z!  set to bypass  z=1~3(1=bypass,2=4k- hdmi all outputs set to  mode  s hdmi 0 scaler 1!  >1080p, 3=Auto) ...
  • Page 29   input1 EDID: 4K2K60_  444,Stereo Audio 2.0  input2 EDID: 4K2K60_  444,Stereo Audio 2.0  Get EDID status of the input x，  r edid in x!  r edid in 0!  x=0~8(0=all input)  ……  input8 EDID: 4K2K60_  444,Stereo Audio 2.0    -  27 / 27   ...
  • Page 30     Example  Function Description  Feedback  Command Code  Default Setting  Get the EDID data of the hdmi  r edid data hdmi 1!  EDID: 00 FF FF FF FF  r edid data hdmi y!  output y port，y=1~8  FF FF 00 ………  Get the EDID data of the hdbt  EDID: 00 FF FF FF  r edid data hdbt y!  r edid data hdbt 1!  output y port，y=1~8  FF  FF FF 00 ………  CEC Setting  set input x power on by CEC,  s cec in x on!  s cec in 1 on!  input 1 power on  x=0~8(0=all input)  set input x power off by CEC,  input 1 power off  s cec in x off!  s cec in 1 off!  x=0~8(0=all input)  set input x open menu by CEC,  s cec in 1 menu!  input 1 open menu  s cec in x menu!  x=0~8(0=all input)  set input x play by CEC,  input 1 play operation  s cec in x play!  s cec in 1 play!  x=0~8(0=all input) ...
  • Page 31   s cec hdmi out y  set hdmi output y active source   s cec hdmi out 1  hdmi output 1 active  active!  by CEC, y=0~8(0=all hdmi output)  active!  source  s cec hdbt out y  set hdbt output y active source  s cec hdbt out 1  hdbt output 1 active  active!  by CEC, y=0~8(0=all hdbt output)  active!  source    -  29 / 27   ...
  • Page 32     Example  Function Description  Feedback  Command Code  Default Setting  Network Setting          IP Mode: Static          IP: 192.168.1.72        Subnet Mask:        255.255.255.0  r ipconfig!  Get the Current IP Configuration  r ipconfig!  Gateway: 192.168.1.1  TCP/IP port=8000  Telnet port=10  Mac address:  00:1C:91:03:80:01  Mac address:    r mac addr!  Get network MAC address  r mac addr!  00:1C:91:03:80:01  Set IP mode:Static ...
  • Page 33     r telnet port!  Get network telnet port  r telnet port!  Telnet port:23    -  31 / 27   ...
  • Page 34     Example  Command Code  Function Description  Feedback  Default Setting  Network reboot…  IP Mode: Static  IP: 192.168.1.72  Subnet Mask:  255.255.255.0  s net reboot!  Reboot network modules  s net reboot!  Gateway: 192.168.1.1  TCP/IP port=8000  Telnet port=10  Mac address:  00:1C:91:03:80:01  Set the data length of x hdbt uart,  hdbt uart1 data len is  s uart x datalen y!  s uart 1 datalen 1!  x=0-8, y=1-2, 1:8bit 2:7bit  8bit  Set the baudrate of x hdbt uart ,  x=0-8, y=1-8, 1: 115200(Default)  s uart 1  hdbt uart1 baudrate is  s uart x baudrate y!  2: 57600 3: 56000  4:38400  baudrate 1!  115200  5:19200 6:14400 7:9600 8:4800  Set the Parity of x hdbt uart,  hdbt uart1 parity is  s uart x parity y!  x=0-8, y=1-3,  s uart x parity 1! ...
  • Page 35   12. Application Example                                                   The terms HDMI and HDMI High-Definition Multimedia interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the   United States and other countries.          -  33 / 27   ...

  • Page 36: Tech Support

      Tech Support        Before contacting tech support, we may have answered your question already! Visit  our BZBGEAR support page (bzbgear.com/support) for valuable information on  our products.    Here you will find our Knowledge Base (bzbgear.com/knowledge-base)  consisting of tutorials, quick start guides, and step-by-step troubleshooting  instructions. Also visit our YouTube channel BZB TV  (youtube.com/c/BZBTVchannel) for help setting up, connecting, and other how-to  videos regarding our products.    If you still need help, please call 1.888.499.9906, email support@bzbgear.com, or  chat at bzbgear.com.        Warranty    BZBGEAR Pro AV products and Cameras come with a three-year warranty. An  extended two-year warranty is available for our Cameras upon registration for a  total of five years.    For an extended two-year warranty on our Cameras, follow these steps:    1. Register your Camera within 90 days of purchase by visiting  bzbgear.com/warranty.  2. Complete the registration form. Provide all necessary proof of purchase details,  including serial number and a copy of your sales receipt.    For complete warranty information, please visit bzbgear.com/warranty or scan the  QR code.               ...
  • Page 37   streaming industry to innovate while keeping the customer in mind. AV solutions  can cost a pretty penny, and new technology only adds to it. We believe everyone  deserves to see, hear, and feel the advancements made in today’s AV world  without having to break the bank. BZBGEAR is your answer for applications  requiring the latest pro AV and live streaming solutions.    You’ll notice comparably lower prices with BZBGEAR while the performance and  quality are on par with the top brands in the industry. Our team offers system  design consultation and expert tech support seven days a week for all BZBGEAR  products. Our unparalleled support is our way of showing we care for every one of  our customers. Whether you’re an integrator, home theater enthusiast, or a do-it- yourselfer, BZBGEAR offers solutions allowing you to focus on your project and not  your budget.    -  35 / 27   ...
