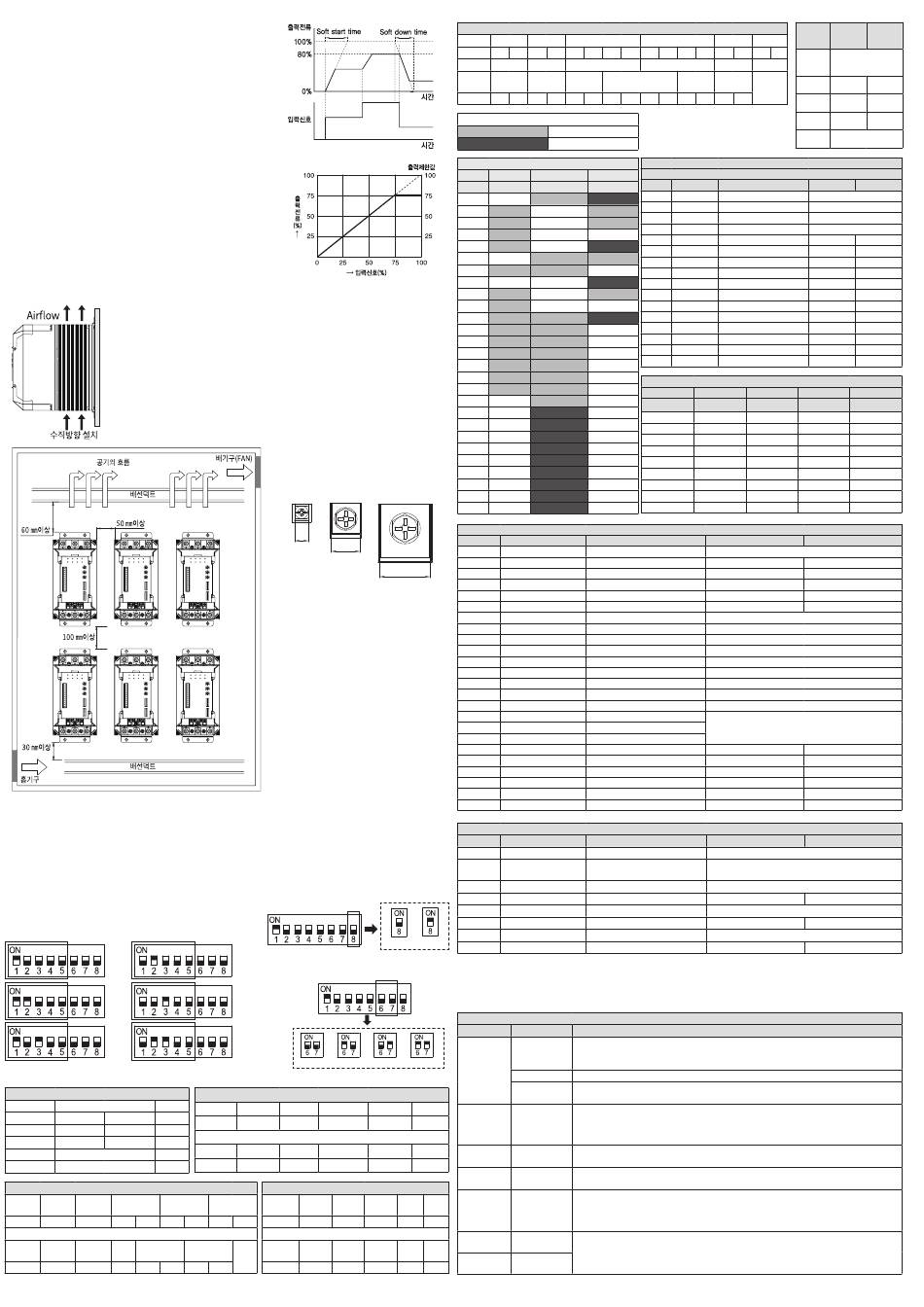

■ VR 설명
● SOFT
Soft start 및 Soft up / down 시간을 설정하는 기능입니다.
(외부의 VR을 통해 설정)
- Soft start : 기동전류(돌입전류)가 큰 부하로부터 보호하기 위한 기능으로 출력을
서서히 상승시키는 기능입니다. 제어입력이 인가된 상태에서 전원투입 시 작동되고
VR 최대 시 50초로 설정됩니다. (예 : 20 mA : 50 초, 12 mA : 25 초)
- VR을 최소로 하면 이 기능이 동작하지 않으며 VR을 왼쪽으로 가변 시킬수록 시간은
줄어들게 됩니다.
■ 과전류 검출기능
과전류 발생 시 전력조정기(TPR) 및 부하를 보호하기 위한 기능.(위상제어만 해당)
- 출하시 제품 정격류의 약 120 %로 설정되어 있으며, 통신을 통하여 과전류 검출
설정값을 변경할 수 있습니다.
■ 출력제한 기능
제어입력 신호와는 별도로 출력을 제한하기 위한 기능입니다. 통신을 통하여 설정
가능하며 설정값에 따라 최대 출력량이 제한됩니다.
- 출하시 100 %로 설정
▍ 설치방법 및 주의사항
1. 수직방향으로 설치하여 주십시오. 부득이한 상황으로 제품을 수평이나 가로 설치 시
제품 정격 전류의 50 %만 사용하여 주십시오.
2. 여러 대의 제품을 밀착 설치 시 그림과 같이 가로 5 cm, 세로 10 cm 이상의 간격으로 설치하여 주십시오.
3. 배선덕트는 공기의 흐름을 막지 않도록 방열판 높이의 절반 이하가 되도록 설치하여 주십시오.
4. 공기의 흐름에 주의하여 주십시오. 내부의 주위온도가 낮아 질수록 제품의 내구성,
신뢰성이 향상되어 수명이 늘어나게됩니다. 사용주위 온도는 0 ~ 40 ℃ 입니다.
아래의 항목을 참고하여 주십시오. 다만, 주위온도가 40 ℃를 초과하는 경우에는
최대 부하 전류가 아래와 같이 감소합니다.
5. 배선 연결 시 고전류가 흐르는 단자 부분은 압착 터미널을 이용하여 강하게 체결하여 주십시오.
접합면이 좋지 않으면 배선 및 단자가 과열되어 화재로 이어질 수 있습니다.
6. 본 제품은 감전을 방지하기 위해 전원 투입 전 제 3종 이상 접지가 필요합니다.
별도의 접지단자가 구성되어 있지 않기 때문에 패널 취부 시 접지단자와 함께 브라켓 설치하는 것을
권장합니다.
▍ 통신사양
1. 통신방식 : RS485 2선식반이중방식
2. 통신속도 : 2400, 4800, 9600, 19200 bps
3. 최대접속수 : 31대
4. 프로토콜 : ModBus RTU, ModBus ASCⅡ
■ Address(ID) 설정
•DIP S/W의 1 ~ 5 번으로 ID를 설정합니다.
•0을 제외한 1 ~ 31 로 설정합니다.
•통신설정 변경시에는 RESET을 하여야 변경 적용됩니다.
예)
ID:1
ID:3
ID:5
■ 통신설정 (ModBus RTU/ASCⅡ)
통신설정
통신속도 2400, 4800, 9600, 19200 bps
프로토콜 ModBus RTU ASC II
Parity bit Even None bit
Data bit 8 7 bit
Stop bit 1 bit
ID 1 ~ 31
Example (RTU)
Address
구분 Function Start Address No. of Data
(ID)
Request 0x01 0x03 0x00 0x01 0x00
Address No. of
구분 Function Data
(ID) Data
Response 0x01 0x03 0x02 0x00 0x00
M3.5
M6
M3.5
M6
M3.5
M6
M3.5
M3.5
M6
M3.5
M6
7. 단자대의 나사는 규정토크로 조여 주십시오.
M6
M3.5: 0.6 ~1.2 N.m / M6: 4.41~4.9 N.m /
M8: 8.82~9.80 N.m
• 회로전원 • 40/55/70A
7.3
15.0
7.3
15.0
M3.5
7.3
M3.5 15.0 M6
M6
M3.5
M6
■ 통신프로토콜 선택
•DIP S/W의 8 번으로 통신 프로토콜을 설정한다.
ID:2
■ 통신속도설정
•DIP S/W의 6, 7 번으로 통신 속도를 설정한다
ID:4
ID:6
2400 bps 4800 bps
Structure (RTU)
구분 Address(ID) Function Start Address No. of Data
Request 1 1 2
구분 Address(ID) Function No. of Data
Response 1 1 1
Structure (ASCⅡ)
Address
CRC 구분 Function
(ID)
0x01 0xD5 0xCA Request 2 2
Address
CRC 구분 Function
(ID)
0xB8 0x44 Response 2 2
구분 Address(ID) Function
Request 0x01 0x31 0x03 0x33 0x30 0x30 0x30 0x31 0x30 0x30 0x30 0x31 0x46 0x41 0x0D 0x0A
구분 Address(ID) Function
Response 0x30 0x31 0x30 0x33 0x30 0x32 0x30 0x30 0x30 0x30 0x46 0x41 0x0D 0x0A
BOLD : RAM DATA
READ
READ/WRITE
통신 MAP
PROCESS
Address 0
0
1 AlarmStatus
2 CH1 Status
3 CH2 Status
4 CH3 Status
5
6 Soft Time
7
8 CH1 Output
9 CH1 Current
10 CH2 Output LL Use Mode
11 CH2 Current
12 CH3 Output
M8
13 CH3 Current
M8
14 CH1 Input
M8
15 CH2 Input Data Length
16 CH2 Input
17
18 CH1 Enable
19 CH2 Enable
20 CH3 Enable
21 CH1 Power Limit
M8
22 CH2 Power Limit
M8
23 CH3 Power Limit
M8
24 CH1 OC Limit
• 90/130/160 A
25 CH2 OC Limit
26 CH3 OC Limit
Address Parameter
100 System
26.0
26.0
101 -
M8
26.0
102 -
M8
M8 103 -
104
105 Rev
106 Out Mode
110 LL Use Mode
111 Protocol
112 BPS
113 Parity
114 STOP BIT
115 DATA LENGTH
116 ADDRESS
117 R.TIME
118 CH1 Enable
119 CH2 Enable
120 CH3 Enable
121 CH1 Power Limit
122 CH2 Power Limit
123 CH3 Power Limit
124 CH1 OC Limit
125 CH2 OC Limit
126 CH3 OC Limit
Address Parameter
200 Scan Start
201 Scan Out Mode
202 CH1 Complete
204 CH1 LL Rate
205 CH2 Complete
207 CH2 LL Rate
208 CH3 Complete
RTU ASCⅡ
210 CH3 LL Rate
*200 : 1이면 스캔중인 상태, 스캔 완료 후 0으로 표시 (3개 채널 동시 스캔 됨)
*201 : 스캔하고 있는 제어방식 설정 상태
*202 : 1이면 스캔 완료되어 내부 저장장치에 히터 값 저장 (0 이면 저장 · Scan 안된 상태)
2400 bps
*204 : 히터 3개의 경우 3으로 설정 (낮은 부하 오동작 우려 출력 20 % 이하 구간 검출 금지 고정)
Alarm (LED) Alarm 설명
부하전원
미 인가 시
9600 bps 19200 bps
Power Fail
(EMG 점등) Fuse 단선 시
히터 단선 시
CRC
SCR Short 내부 SCR 소자
2 2
(EMG 점멸) 쇼트 시
OC Fail
Data CRC
과전류 발생 시
(OC 점등)
2 2
Fan Fail
FAN 고장 시
(OC 점멸)
Start No. of
LRC
LL Fail 병렬히터 구성에서
Address Data
(LL 점등) 1개 이상 단선 시
4 4 2
Over Temp 60 방열판 온도
No. of
(OT 점멸) 60도 이상 시
Data LRC
Data
Over Temp 80 방열판 온도
2 4 2
(OT 점등) 80도 이상 시
Example (ASCⅡ)
Start Address No. of Data
No. of
Data LRC
Data
모니터링
설정 가능
INFO CAL
Address Parameter
100 200
1 AlarmStatus
System Scan Start
2 CH1 Status
Scan Out Mode
3 CH2 Status
CH1 Complete
4 CH3 Status
5 -
CH1 LL Rate
6 Soft Time
Rev CH2 Complete
7 -
Out Mode
8 CH1 Output
CH2 LL Rate
9 CH1 Current
CH3 Complete
10 CH1 Output
11 CH1 Current
12 CH1 Output
CH3 LL Rate
13 CH1 Current
Protocol
14 CH1 Input
BPS
15 CH2 Input
Parity
16 CH3 Input
Stop Bit
Address
Parameter AlarmStatus
R.Time
Address
Bit 0
Bit 1 FAN Fail
Bit 2 OC Fail
Bit 3 LL Fail
Bit 4 Over Temp 60
Bit 5 Over Temp 80
Bit 6 SCR Short
Bit 7 Power Fail
Bit 8 ~ 15
Infomation (100 ~ 199)
설명
SCR 제품 설정 상태
-
-
-
SCR Revision
제어방식 설정 상태 0 : 위상제어 1 : 고정주기 사이클제어 2 : 가변주기 사이클제어
부분히터단선 기능 사용 유무 0 : 부분히터단선 기능 사용안함 1 : 부분히터단선 기능 사용
프로토콜 설정 상태
통신속도 설정 상태
패리티 비트 설정 상태
정지 비트 설정 상태
데이터 길이
ID (SCR 통신 번호)
응답 시간
CH1 사용 여부 결정
CH2 사용 여부 결정
CH3 사용 여부 결정
CH1 출력 제한 설정
CH2 출력 제한 설정
CH3 출력 제한 설정
CH1 과전류 전류값 설정
CH2 과전류 전류값 설정
CH3 과전류 전류값 설정
Calibration (200 ~ 299)
설명
부분부하단선 스캔
부분부하단선
스캔 시 제어모드
CH1 히터 값 저장완료
CH1 병렬히터 단선개수
CH2 히터 값 저장완료
CH2 병렬히터 단선개수
CH3 히터 값 저장완료
CH3 병렬히터 단선개수
SCR Alarm 관련 설명
1. 각 채널 별 부하전원 전압 인가 확인 (예 : 1CH POWER Fail 시 1CH 부하전압 확인)
2. 부하전원 차단기 ON 확인 (Reset, 껐다 켰다)
3. SCR 부하 전원 입력 단 R,S,T 배선 체결 상태 확인
1. SCR 상부 Case 열고 Fuse 단선 확인 (부하전원 OFF 후 Fuse 양단 테스터 측정 시 쇼트가 정상)
1. SCR 과 연결된 부하의 저항 값 확인 (안나오면 단선 및 연결 불량)
2. SCR 히터 연결 단자 U,V,W 배선 체결 상태 확인
1. 증상 : 4 mA 및 제어입력 미 인가 상태에 부하전류가 10 A 이상 흐를 때.
2. 확인 : 몇 채널 SCR Short 확인
3. 발생 채널 4 － 20mA Input 부분 전압 0.4 V 이하인데, 클램프 메타에서 전류가 측정되는지 확인
(확인되면 SCR 고장, 교체 필요)
1. 정격전류의 120 % 이상의 전류가 부하에 흐를 때
2. 클램프 메타로 과전류 확인 된 채널 U,V,W 와 연결된 배선에 걸고 전류 확인
1. SCR 하부에 있는 냉각 FAN 돌고 있는지 확인
2. 냉각 FAN 에 이물질이 걸려 있는지 확인
1. Scan 기능 사용하여 히터 값 저장 되어 있는지 확인 (통신)
2. Scan 했는지 여부 알 수 없을 때 제어 신호 (4 － 20 mA) 없는 상태에서 DIP SW 2번 OFF 하여 Scan 진행,
LL LED 점멸하다 점등으로 바뀌면 다시 스위치 ON 위치로 변경
3. 히터의 저항 값 확인, 동일 용량의 히터가 걸려있는 부분과 저항 값 비교 (저항 값이 높게 나오면 히터 단선)
1. 냉각 Fan 잘 돌고 있는지 확인
2. 패널 내부 냉각 장치 확인
3. 전원 ON 시 바로 알람 발생되면 SCR 내부 불량
MODBUS MODBUS
Protocol
RTU ASCII
LRC END
2400, 4800, 9600,
Speed
19200 bps
END
Parity Even None
Data bit 8 7
Stop bit 1 1
ID 1 ~ 31
Address별 설명
Process (0 ~ 99)
설명 설정범위 단위
알람 상태 정보 Bit Information 참조
CH1 상태 정보 Bit Information 참조
CH2 상태 정보 Bit Information 참조
CH3 상태 정보 Bit Information 참조
- - -
Soft start 설정 시간 0 ~ 60 sec
- -
-
SCR CH1 출력량 0 ~ 100 %
SCR CH1 부하전류 값 0 ~ CT (max) (x10) A
SCR CH2 출력량 0 ~ 100 %
SCR CH2 부하전류 값 0 ~ CT (max) (x10) A
SCR CH2 출력량 0 ~ 100 %
SCR CH2 부하전류 값 0 ~ CT (max) (x10) A
CH1 4 - 20 mA 제어신호 입력 0 ~ 100 %
CH2 4 - 20 mA 제어신호 입력 0 ~ 100 %
CH3 4 - 20 mA 제어신호 입력 0 ~ 100 %
BIT Information
CH1 Status CH2 Status CH3 Status
1 2 3
4
- Power Fail Power Fail Power Fail
LL Fail LL Fail LL Fail
OC Fail OC Fail OC Fail
SCR Short SCR Short SCR Short
- - -
- - -
- - -
- - -
- - - -
설정범위 단위
0x0130 : TPR3SLEP
2 : ASCII, 3 : RTU
0 : 2400, 1 : 4800, 2 : 9600, 3 : 19200
0 : None, 1 : Odd, 2 : Even
1, 2
7, 8
1 ~ 31
0 ~ 10
0 : 해당 채널 사용 안함
1 : 해당 채널 사용
0 ~ 100 %
0 ~ 100 %
0 ~ 100 %
0 ~ CT (max) (x10) A
0 ~ CT (max) (x10) A
0 ~ CT (max)
(x10) A
설정범위 단위
0 : Operating, 1 : LL Scan
0 : 위상제어 1 : 고정주기 사이클제어
2 : 가변주기 사이클제어
0 : No scan data, 1 : Complete
1 ~ 6 EA
0 : No scan data, 1 : Complete
1 ~ 6 EA
0 : No scan data, 1 : Complete
1 ~ 6 EA
점검사항
