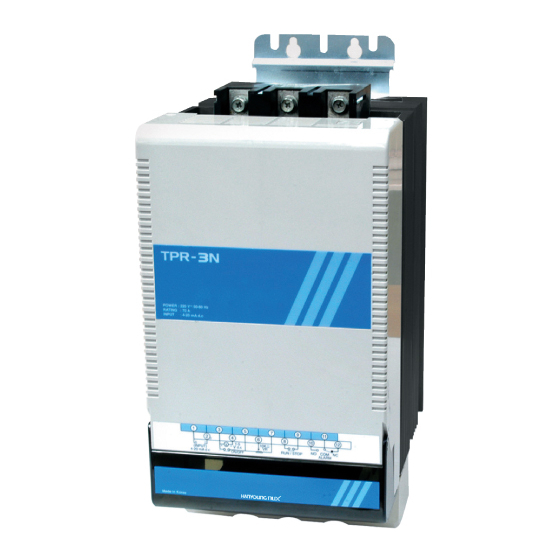

HANYOUNG NUX TPR-3N Instruction Manual

HANYOUNG NUX TPR-3N Instruction Manual

3phase power regulator

Advertisement

Quick Links

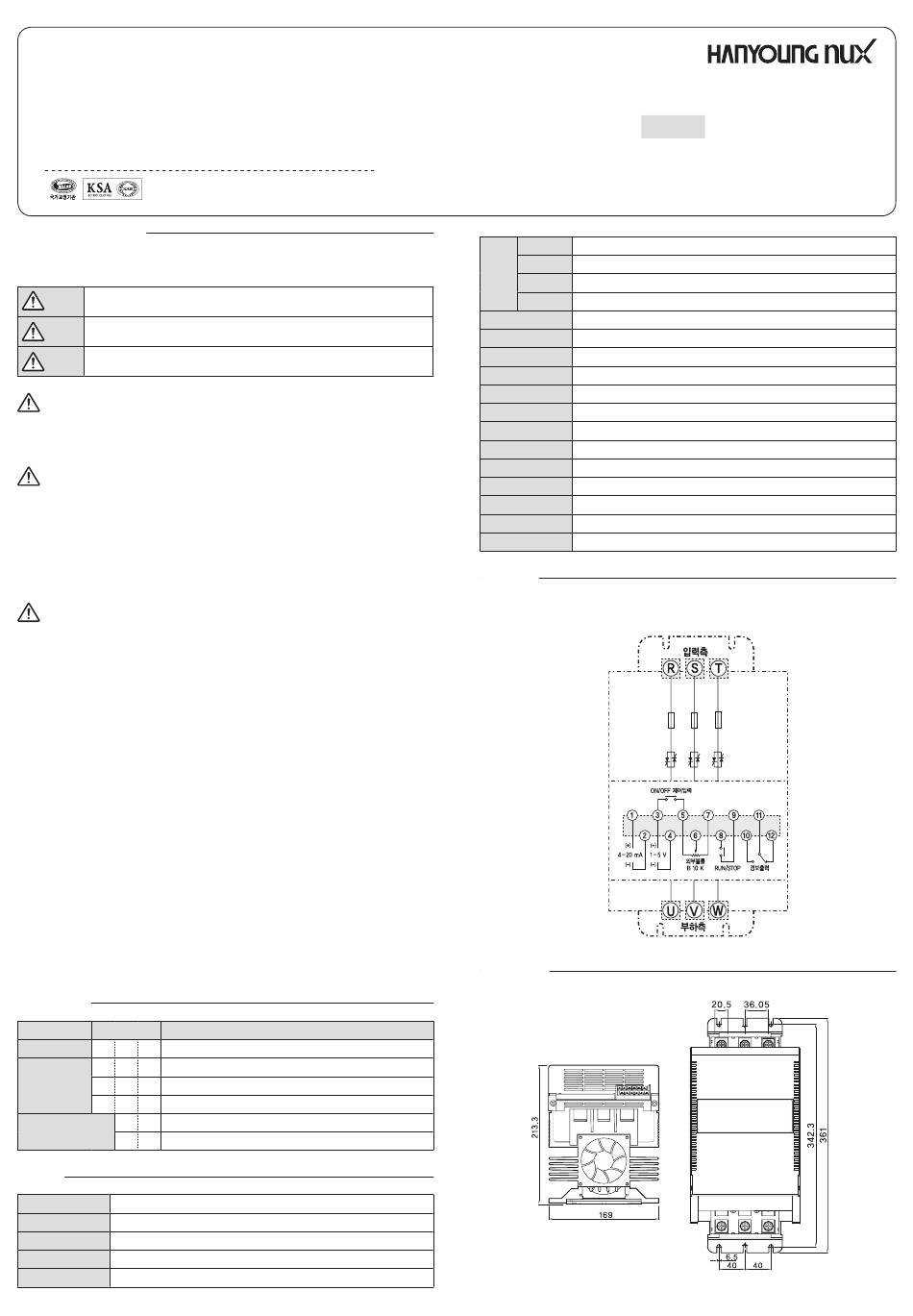

TPR-3N
3상 전력조정기
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
설명서에 표시된 주의사항은 중요도에 따라 위험, 경고, 주의 심벌로 구분하고 있습니다.
지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고
위 험
있습니다.
지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습
경 고
니다.
지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하
주 의
고 있습니다.
위 험
• 동작 중 감전방지를 위해 본체 고정 볼트에 필히 접지하고 방열판은 온도가 높으므로 만지지 마십시오.
입출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
•이 제품은 인명사고 및 중대한 재산피해가 존재하는 기기에 사용할 경우 에는 필히 이중 또는
삼중 안전장치를 설치하고 사용 하십시오.
•본 기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전원전압을 공급하여 주십시오.
•감전방지 및 기기 고장방지를 위하여 모든 배선이 종료될 때까지 전원을 투입하지 마십시오.
•본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오. 이상동작, 감전 화재의 위험이 있습니다.
•본 기기의 탈착은 전원을 OFF한 후 조치하여 주십시오. 감전, 오동작, 고장의 원인이 됩니다.
주 의
•설치장소는 제품의 성능 및 수명에 많은 지장을 줌으로 다음과 같은 장소는 피하여 주십시오.
•습기가 많고 공기 유동이 잘 안되는 곳.
•먼지 및 불순물이 쌓이고 주위 온도가 높거나 진동이 심한 곳.
•사용설명서 내용은 사전 통보 또는 예고 없이 변경될 수 있습니다.
•운송중 파손 및 제품에 이상이 없는지 확인 하십시오.
•배선시에는 모든 계기의 전원을 차단(OFF)시킨 후 배선하여 주십시오.
•전력조정기는 반드시 수직으로 설치 하십시오.
•패널 내부에 설치하고 패널 상부에 배기팬을 설치하십시오.
•입.출력 배선의 볼트(BOLT)를 단단히 조여 주십시오.
•부식성 가스 (특히 유해가스, 암모니아 등), 가연성 가스가 발생하지 않는 장소에서 사용 하십시오.
•본체에 직접 진동, 충격이 가하여 지지 않는 장소에서 사용하십시오.
•물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소(오염등급 1또는2)에서 사용 하십시오.
•알코올, 벤젠 등 유기 용재로 본기를 닦지 마십시오. (중성세제로 닦아주십시오.)
•유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
•직사일광 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
•고도 2,000 m 이하의 장소에서 사용하십시오.
•물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히 점검을 받아 주십시오.
•사용하지 않는 단자에는 아무것도 결선하지 마십시오.
•단자의 극성을 확인한 후 배선을 정확하게 연결 바랍니다 .
•부속품을 포함한 본 기기의 보증 기간은 정상적으로 사용한 경우에 1년입니다.
•여러 대를 밀착 설치 시 가로, 세로 100 ㎜ 이상 간격을 두어 주십시오.
형명구성
형 명
코 드
TPR-3N
3상 전력조정기
220
220 VAC
전원전압
380
380 VAC
440
440 VAC
70
70 A
정격전류
100
100 A
사 양
220 VAC, 380 VAC, 440 VAC
사 용 주 파 수
50 / 60 ㎐(공용)
70 A / 100 A
내부 퓨즈에 의한 보호
저항부하/인덕턴스부하(스위치로 선택)
(70 A / 100 A)
내 용
본사/공장
전류입력
전압입력
제어
입 력
접점입력
외 부 V.R
제어방식
기동방식
출력전압
입력전압의 95 % 이상 (전류입력 최대 시)
냉각방식
표시방법
절연저항
출력조정범위
내전압
라인노이즈
사용주위온도
사용주위습도
보존온도
중량
접속도
█ 단자 배치도
외형치수
MB0301KE190718
(주)한영넉스
인천광역시 미추홀구 길파로71번길 28
고객지원센터 1577-1047
http://www.hynux.co.kr
4 - 20 ㎃ DC.
0 - 5 VDC, 1 - 5 VDC, 0 - 10 VDC
ON/OFF
외부 볼륨 (10 KΩ)
위상제어, ON/OFF 제어(스위치 선택)
SOFT START / SOFT UP / DOWN
강제냉각
LED에 의한 출력표시
100 ㏁ 이상 (500 VDC 메가기준)
0 ~ 100 % (VR 혹은 파라미터 값 조정)
2000 VAC 50/60 ㎐ 에서 1분간
노이즈 시뮬레이터에 의한 노이즈 (2 ㎸)
0 ~ 50 ℃ (단, 결로하지 않을 것)
35 ~ 85 % RH
-25 ~ 70 ℃
약 5 ㎏
[단위 : mm]
