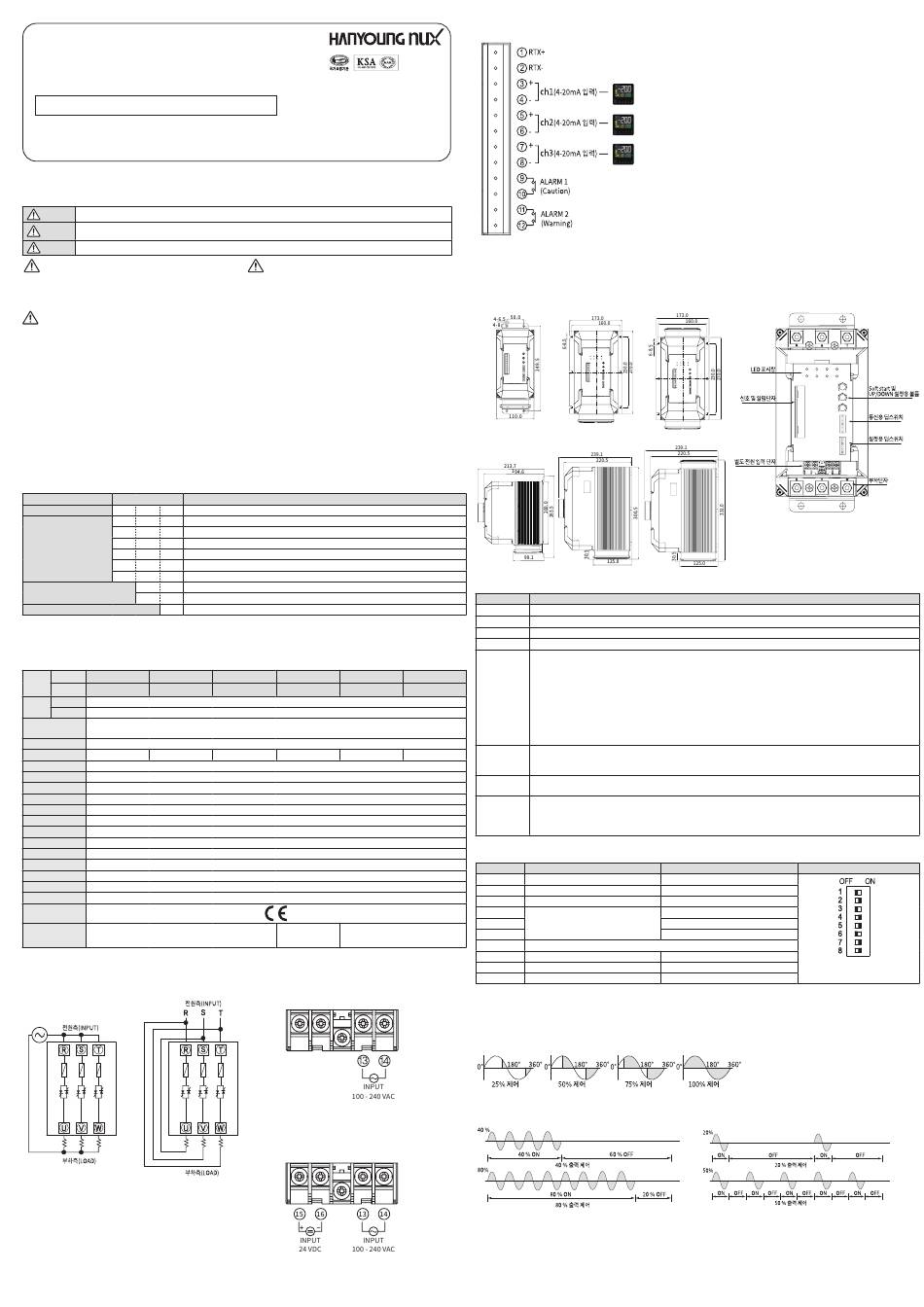

HANYOUNG NUX TPR-3SL-EP Instruction Manual

TPR-3SL-EP
전력조정기
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 동작중 감전방지를 위해 본체 고정 볼트에 필히 접지하고 방열판은
온도가 높으므로 만지지 마십시오. 입·출력 단자는 감전의 위험이
있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 본기기의 고장이나 이상으로 인하여 중대한 사고가 우려되는
경우에는 외부에 적절한 보호 회로를 설치하여 주십시오.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나 재산상의 손실이
발생할 수 있습니다.
• 이 제품은 인명사고 및 중대한 재산피해가 존재하는 기기에 사용할
경우에는 필히 이중 또는 삼중 안전장치를 설치하고 사용하여 주십시오.
• 본 기기의 파손방지 및 고장 방지를 위하여 정격에 맞는 전원전압을
공급하여 주십시오.
• 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료 될 때 까지 전원을
투입하지 마십시오.
• 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오. 이상동작, 감전
화재의 위험이 있습니다.
• 본 기기의 탈착은 전원을 OFF한 후 조치하여 주십시오. 감전, 오동작
고장의 원인이 됩니다.
▍ 형명구성
형 명 코 드
TPR-3SL ⃞ ⃞ － ⃞ 슬림타입 전력조정기
040 40 A
055 55 A
070 70 A
정격전류
090 90 A
130 130 A
160 160 A
L 100 － 240 V a.c. (저압용)
전원전압
H 100 － 440 V a.c. (고압용)
선택사양 EP 각상제어 (소자 3개 개별제어)
※ 회로 전원 및 FAN 전원은 별도로 100 － 240 V a.c. 전압을 인가하여야 합니다.
※ 130 A, 160 A 제품은 FAN 전원 24 V d.c. 전압을 인가하여야 합니다.
▍ 사 양
저압용 TPR-3SL 040L-EP TPR-3SL 055L-EP
형 명
고압용 TPR-3SL 040H-EP TPR-3SL 055H-EP TPR-3SL 070H-EP TPR-3SL 090H-EP TPR-3SL 130H-EP TPR-3SL 160H-EP
전원 저압용
전압
고압용
회로입력전원
※ 제품 정격 전류 130 A, 160 A 사양 FAN 전원 별도 투입 － 24 V d.c. 10 W
사용주파수
정격전류 40 A 55 A
적용부하
전류입력
제어방식
기동방식
출력전압
냉각방식
표시방법
절연저항
출력조정범위
내전압
라인노이즈
사용주위온·습도
보관온도
인증
중량(g) 4,324
▍ 접속도
■ 부하 단자 접속도
· 전력조정기(TPR) 내부에는 R,S,T 입력 전원부에 퓨즈(FUSE)가
장착됩니다.
· 고전류가 흐르므로 단자 체결 시에는 압착단자를 사용하여 강하게
체결하여 주십시오. (압착단자 체결 단자 간격 40/55/70 A : 16 mm,
90/130/160 A : 26 mm)
· 온도조절계 1개당 1채널만 사용 가능합니다. (직렬연결 불가)
· 내부 GND가 분리되어 있지 않으므로 아날로그 입력이 각 채널별로
분리되어 있는 모듈이나 온도조절계를 사용하여야 합니다.
(주)한영넉스
인천광역시 미추홀구 길파로 71번길 28
고객지원센터 1577-1047
http://www.hanyoungnux.co.kr
심벌로 구분하고 있습니다.
주 의
• 설치장소는 제품의 성능 및 수명에 많은 지장을 줌으로 다음과 같은
장소는 피하여 주십시오.
· 습기가 많고 공기유통이 잘 안 되는 곳.
· 먼지 및 불순물이 쌓이고 주위온도가 높거나 진동이 심한 곳.
· 부식성 가스(특히 유해가스, 암모니아 등), 가연성 가스가 발생하지
않는 장소에서 사용하십시오.
· 본체에 직접 진동, 충격이 가하여 지지 않는 장소에서 사용하여 주십시오
· 물, 기름, 약품, 중기, 먼지, 염분, 철분 등이 없는 장소
(오염등급 1또는2) 에서 사용하십시오.
· 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
· 직사광선 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 알코올, 벤젠등 유기용재로 본 기기를 닦지 마십시오 (중성세제로 닦아주십시오.)
• 물이 들어갔을 때는 누전, 화재의 위험성이 있으므로 필히 점검을 받아 주십시오.
• 배선 시에는 모든 계기의 전원을 차단(OFF) 시킨 후 배선하여 주십시오.
• 전력 조정기는 반드시 수직으로 설치하십시오.
• 패널 내부에 설치하고 패널 상부에 배기 팬을 설치하십시오.
• 방열판의 날개 및 모서리 부분은 날카로울수 있으니 상해의 우려가 있습니다.
• 제품 장착 시 커버가 있는 밀폐된 공간에 장착을 한 후 커버를 닫아 주십시오.
• 제품과 연결되는 외부 회로는 Basic insulation 이상의 절연된 회로를
연결하여 주십시오.
• 전기가 흐를 때 본체 및 방열판의 온도가 매우 높을 수 있으므로
화상의 우려가 있습니다.
내 용
TPR-3SL 070L-EP TPR-3SL 090L-EP TPR-3SL 130L-EP
100 － 240 V a.c.
100 － 440 V a.c.
100 － 240 V a.c. 18 W
50/60 Hz (공용)
70 A 90 A 130 A
저항부하
4 － 20 mA d.c. (임피던스 : 100 Ω)
위상제어, 고정주기 사이클제어, 가변주기 사이클제어
SOFT START, SOFT UP/DOWN
전원전압의 98 % 이상 (전류입력 최대 시)
강제냉각
LED에 의한 출력표시
100 MΩ 이상 (500 V d.c. 메가기준)
0 ~ 100 %
3,000 V a.c. 50/60 Hz에서 1분간
노이즈 시뮬레이터에 의한 노이즈 (2,500 V)
0 ~ 40 ℃(단, 결로하지 않을 것), 30 ~ 85 % RH
－25 ~ 70 ℃
9,194
■ 입력 신호 및 전원 단자 접속도
● 40/55/70/90 A
· 별도 입력 전원 (회로 전원 및 FAN 구동 전원)
100 － 240 V a.c. (13 ,14번) 전원은 FAN을 사용하지 않아도
전원을 인가하여야 제품이 동작합니다.
● 130/160 A
· 별도 입력 전원 (회로 전원) 13, 14번
· FAN 구동 전원 15, 16번
■ 신호 및 알람단자 접속도
MB0602KE201103
▍ 외형치수 및 패널가공 치수
■ 40/55/70 A
■ 90 A
■ 표시LED 및 설명
LED 명칭
POWER 회로 별도 전원이 인가 되면 점등.
CH1 채널1 관련 경보 발생시 점등.
CH2 채널2 관련 경보 발생시 점등.
CH3 채널3 관련 경보 발생시 점등.
• 부분히터단선 기능으로 히터를 병렬로 구성 시 그 중 1개 이상이 단선되었을 때 히터 단선을 검출하면서 공정을
계속 유지할 수 있도록 하기 위한 기능입니다.
• 병렬히터 3개 이하로 사용 시 검출 가능합니다. (4개 이상 병렬 구성 시 별도문의)
TPR-3SL 160L-EP
• 총 부하용량이 6 A 미만 및 0 ~ 20 % 구간에서는 검출되지 않습니다.
• 부분히터단선 검출 조작 법 (스캔기능)
L.L
- 위상제어, 가변주기 사이클제어에 해당합니다
- 회로 및 부하전원 투입 후 2번 스위치를 OFF 시키면 LL LED가 점멸하면서 0 ~ 100 % 출력을 순차적으로 내보내면서 히터 값을 검출합니다.
- 히터 연결 후 초기 1회만 스캔기능을 사용하면 내부 CPU에서 값을 저장하고 있기 때문에 추후에 별도의 조작이 필요하지 않습니다.
- 스캔기능을 사용하지 않고 초기 모드 2번 ON 상태로 그대로 설정하면 자동 부분히터단선 기능이 동작합니다.
자동으로 계산식에 의하여 검출하는 방식으로 정밀하지 않습니다.
• 제어 중 방열판 온도가 60°C 이상 상승할 때 LED 점멸되며, 이 때 동작은 정상적으로 작동되며 방열판 온도가 약 50 °C 이하로 내려
160 A
OT 가면 경보 해제됩니다.
• 제어 중 방열판 온도가 80°C 이상 상승하면 LED가 점등되며, TPR 출력이 정지됩니다.
• 과전류 발생 시 제품 및 부하의 보호를 위해 정격전류의 120 % 전류가 발생하면 점등 (통신으로 과전류 수치 설정 가능)
O.C
• FAN고장 : FAN 고장시 점멸
EMG LED 점등 상황은 아래와 같습니다.
1. 전원이상 : 회로 전원 (100 － 240 V a.c.)이 인가된 상태에서 부하 전원이 들어오지 않거나 히터가 단선되어 있으면 점등.
EMG
2. SCR short : SCR이 쇼트되면 제어입력과 TPR출력이 없어도 전원이 도통되어 히터가 계속 과열되므로 제어 입력 이 없는 상태에서
전류가 계속 흐르면 EMG LED 점멸. (10 A 이상 시)
■ 내부 딥 스위치 조작법
번호
1번
2번
3번 Restart mode 사용
4번
5번
4, 5번
9,288
6번
7번
8번
7, 8번 LED 8개 점등 확인
※ RESET은 CPU RESET으로 1번 스위치를 OFF 후 다시 ON으로 작동
▍ 기능설명
■ 위상제어
■ 고정주기 사이클 제어
출력을 일정한 주기로 정하고 (1s) 제어입력에 따라
일정한 비율로 ON/OFF를 반복하여 제어하는 방식입니다.
■ Restart 기능
주의나 경보 상황이 발생하면 알람 출력, 동작 정지 등의 기능이 사용되는데 이 때 에러를 발생시키는 요인이 없어지면 다시 정상적으로 복귀되는 기능
입니다. 이 기능은 퓨즈/전원 이상, OT의 방열판 과열, SCR 쇼트 발생 시 설정 가능합니다. (과전류 발생 시에는 이 기능이 적용되지 않습니다.)
• 1,2번 : RS485 통신 연결 포트
• 3, 4번 : 채널1 4 － 20 mA d.c.입력
• 5, 6번 : 채널2 4 － 20 mA d.c.입력
• 7, 8번 : 채널3 4 － 20 mA d.c.입력
• 9, 10번 : Alarm1 주의
· "주의" 알람으로 심각한 문제는 아니지만 이상 증상이 발생 되었으니
사용자의 점검이 필요한 알람입니다. 이때에는 TPR 출력은 정상으로
나가게 되며 경보만 출력 하게 됩니다.
· 주의발생 에러 : 부분부하단선, 방열판 과열 (60 ℃), 과전류, 전원이상,
Fuse 단선, FAN 이상
• 11, 12 번 : Alarm2 경고
· "경보" 알람으로 제품과 부하에 손상이 생길수 있는 경우 다음과 같은
위급상황일 때 경보를 출력하게 됩니다. 이때에는 TPR 자체에서 출력을
정지시키게 됩니다.
· 경보발생 에러 : 방열판 과열 (80도), SCR 도통 (Short)
※ 회로전원(100－240 V a.c.)과 부하전원이 인가되어 정상상태로
진입하면 경보릴레이가 쇼트되며 경보 발생 시 오픈됩니다. ("B" 접점
Normal close) "A"접점 사용시 별도문의
※ 경보 상황이 발생하면 3초 후 경보가 출력되며, 3초 이내 경보 상황이
해제될 경우 경보가 출력되지 않습니다.
▍ 각부의 명칭
[단위 : mm]
■ 130/160 A
설 명
OFF ON
- RESET (기능정지)
부하 용량 스캔 부분부하 단선 기능 사용
사용안함
사이클 제어 고정주기 방식
- 사이클 제어 가변주기 방식
위상제어
사용안함
3채널 기능 정지 1, 2, 3 채널 모두 사용
- 4 － 20 mA d.c.
-
■ 가변주기 사이클 제어
주기를 정해놓고 제어 하는 것이 아닌 AC sine 파형의 사이클 수를
이용하여 제어하는 방식입니다.
초기출하시 MODE
1. 입력모드 : 4 － 20 ㎃ d.c.
2. 제어모드 : 위상제어
위상제어 방식은 AC 전원에 1/2 CYCLE을 입력,
제어신호에 따라 8.33 ms 동안 0 ~ 180도 사이에서
비례적으로 전원을 출력시키는 방식입니다.
