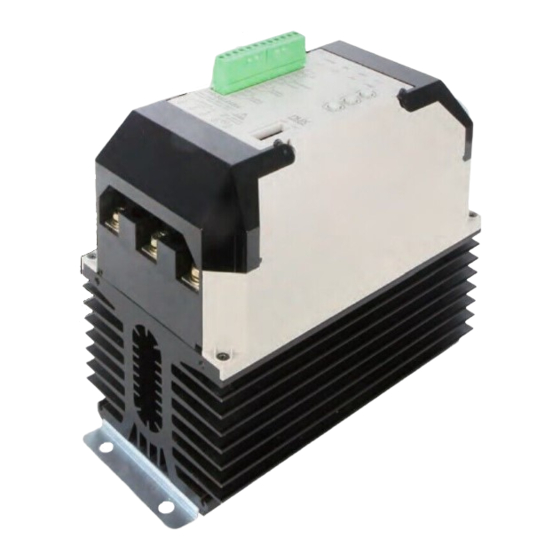

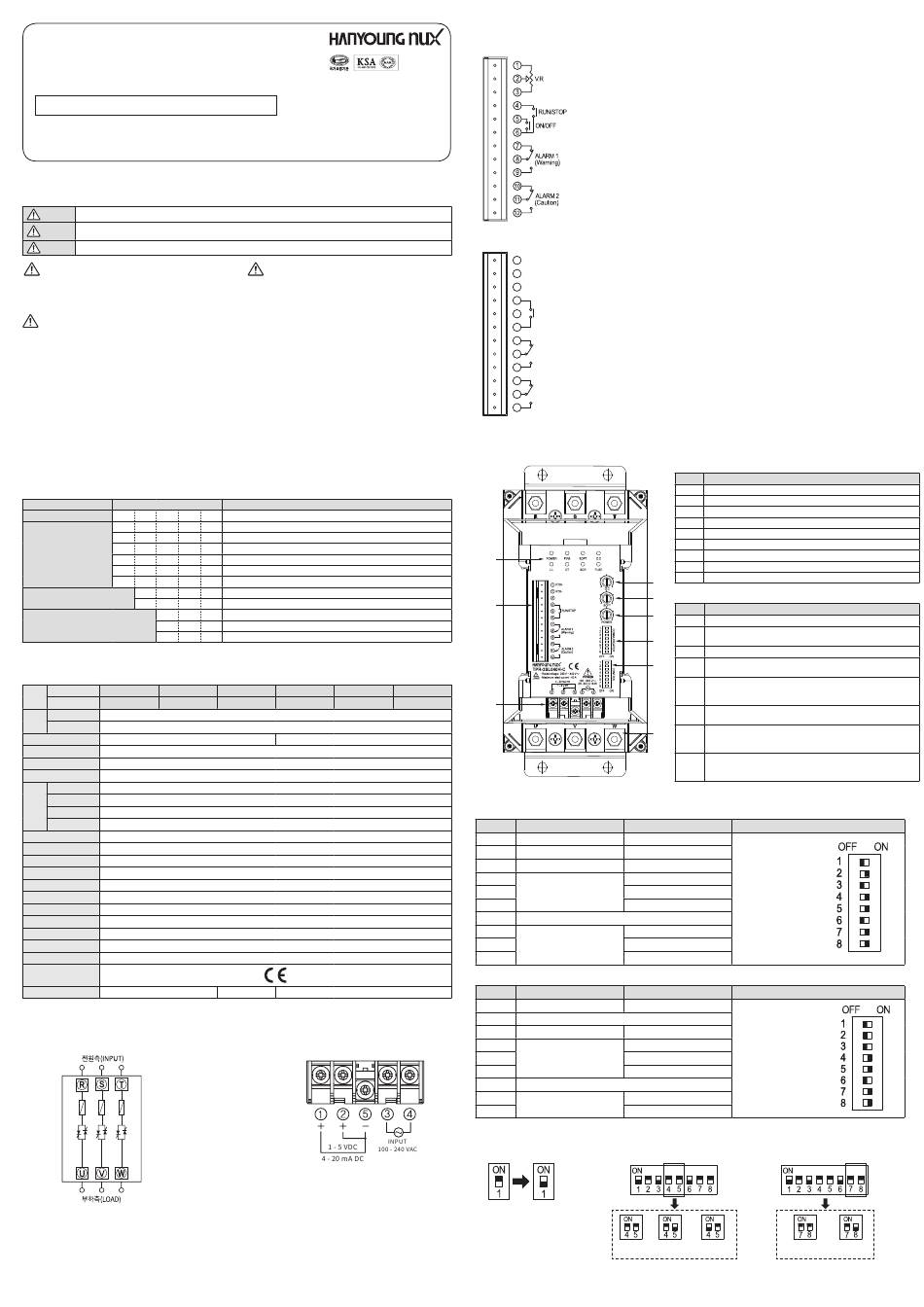

TPR-3SL
전력조정기
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 동작중 감전방지를 위해 본체 고정 볼트에 필히 접지하고 방열판은
온도가 높으므로 만지지 마십시오. 입·출력 단자는 감전의 위험이
있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 본기기의 고장이나 이상으로 인하여 중대한 사고가 우려되는
경우에는 외부에 적절한 보호 회로를 설치하여 주십시오.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나 재산상의 손실이
발생할 수 있습니다.
• 이 제품은 인명사고 및 중대한 재산피해가 존재하는 기기에 사용할
경우에는 필히 이중 또는 삼중 안전장치를 설치하고 사용하여 주십시오.
• 본 기기의 파손방지 및 고장 방지를 위하여 정격에 맞는 전원전압을
공급하여 주십시오.
• 감전방지 및 기기 고장방지를 위하여 모든 배선이 종료 될 때 까지 전원을
투입하지 마십시오.
• 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오. 이상동작, 감전
화재의 위험이 있습니다.
• 본 기기의 탈착은 전원을 OFF한 후 조치하여 주십시오. 감전, 오동작
고장의 원인이 됩니다.
▍ 형명구성
형 명 코 드
TPR-3SL ⃞ ⃞ - ⃞ ⃞
040
055
070
정격전류
090
130
160
L
전원전압
H
C
선택사양 N
※ 회로 전원 및 FAN 전원은 별도로 100 - 240 VAC 전압을 인가하여야 합니다.
▍ 사 양
저압용 TPR-3SL040L TPR-3SL055L
형 명
고압용 TPR-3SL040H TPR-3SL055H
저압용
전원
전압
고압용
회 로 입 력 전 원 100 - 240 VAC 18 W
사 용 주 파 수
정 격 전 류
적 용 부 하
전 류 입 력
전 압 입 력
제 어
입 력
접 점 입 력
외 부 V R
제 어 방 식 위상제어, 고정주기 싸이클제어, 가변주기 싸이클제어, ON/OFF 제어
기 동 방 식
출 력 전 압
냉 각 방 식 자연냉각 (40 A, 55 A), 강제냉각 (70 A, 90 A, 130 A, 160 A)
표 시 방 법
절 연 저 항
출 력 조 정 범 위
내 전 압
라 인 노 이 즈
사용주위온도·습도
보 관 온 도
인증
중 량 ( g ) 4,044
▍ 접속도
■ 부하 단자 접속도
· 전력조정기(TPR) 내부에는 기본 사양으로 R,S,T 입력 전원부에
퓨즈(FUSE)가 장착됩니다.
· 고 전류가 흐르므로 단자 체결 시에는 압착단자를 사용하여 강하게
체결하여 주십시오.
(압착단자 체결 단자 간격 40/55/70 A : 16 mm, 90/130/160 A : 26 mm)
(주)한영넉스
인천광역시 미추홀구 길파로 71번길 28
고객지원센터 1577-1047
http://www.hynux.com
심벌로 구분하고 있습니다.
주 의
• 설치장소는 제품의 성능 및 수명에 많은 지장을 줌으로 다음과 같은
장소는 피하여 주십시오.
· 습기가 많고 공기유통이 잘 안 되는 곳.
· 먼지 및 불순물이 쌓이고 주위온도가 높거나 진동이 심한 곳.
· 부식성 가스(특히 유해가스, 암모니아 등), 가연성 가스가 발생하지
않는 장소에서 사용하십시오.
· 본체에 직접 진동, 충격이 가하여 지지 않는 장소에서 사용하여 주십시오
· 물, 기름, 약품, 중기, 먼지, 염분, 철분 등이 없는 장소
(오염등급 1또는2) 에서 사용하십시오.
· 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
· 직사광선 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 알코올, 벤젠등 유기용재로 본 기기를 닦지 마십시오 (중성세제로 닦아주십시오.)
• 물이 들어갔을 때는 누전, 화재의 위험성이 있으므로 필히 점검을 받아 주십시오.
• 배선 시에는 모든 계기의 전원을 차단(OFF) 시킨 후 배선하여 주십시오.
• 전력 조정기는 반드시 수직으로 설치하십시오.
• 패널 내부에 설치하고 패널 상부에 배기 팬을 설치하십시오.
• 방열판의 날개 및 모서리 부분은 날카로울수 있으니 상해의 우려가 있습니다.
• 제품 장착 시 커버가 있는 밀폐된 공간에 장착을 한 후 커버를 닫아 주십시오.
• 제품과 연결되는 외부 회로는 Basic insulation 이상의 절연된 회로를
연결하여 주십시오.
• 전기가 흐를 때 본체 및 방열판의 온도가 매우 높을 수 있으므로
화상의 우려가 있습니다.
내 용
⃞ 슬림타입 삼상 전력조정기
40 A
55 A
70 A
90 A
130 A
160 A
100 - 240 VAC (저압용)
380 - 440 VAC (고압용)
RS485
FUSE 없음
F FAN 장착 (40A, 55A 제품 선택 사항)
TPR-3SL070L TPR-3SL090L TPR-3SL130L
TPR-3SL070H TPR-3SL090H TPR-3SL130H
100 - 240 VAC
380 - 440 VAC
100 - 240 VAC 20 W
50 / 60 Hz (공용)
40 A, 55 A, 70 A, 90 A, 130 A, 160 A
저항부하
4 - 20 mA DC (임피던스 : 100 Ω)
1 - 5 VDC
ON / OFF
외부 볼륨 (10 KΩ)
SOFT START, SOFT UP/DOWN
전원전압의 98 % 이상 (전류입력 최대 시)
LED에 의한 출력표시
100 MΩ 이상 (500 VDC 메가기준)
0 ~ 100 %
3000 VAC 50/60 Hz에서 1분간
노이즈 시뮬레이터에 의한 노이즈 (2,500 V)
0 ~ 40 ℃(단, 결로하지 않을 것), 30 ~ 85 % RH
-25 ℃ ~ 70 ℃
4,324 9,100
■ 입력 신호 및 전원 단자 접속도
· 전류입력 : 4 - 20 mA DC (1, 5번 연결)
· 전압입력 : 1 - 5 VDC (2, 5번 연결)
· 별도 입력 전원 (회로 전원 및 FAN 구동 전원) : 100 - 240 VAC
(3 ,4번), FAN을 사용하지 않아도 전원을 인가하여야 제품이
동작합니다.
■ 신호 및 알람단자 접속도
● 일반타입
MB0601KE180810
● 통신타입
1 RTX+
2 RTX -
3
4
RUN/STOP
5
6
7
ALARM 1
8
(Warning)
9
10
ALARM 2
11
(Caution)
12
▍ 각부의명칭
①
②
TPR-3SL160L
③
TPR-3SL160H
■ 내부 딥스위치 조작법
● 일반타입
번호 OFF
1번
2번 외부 VR 사용
3번 Restart mode 사용
4번
5번
4,5번
6번
7번
8번
7,8번
● 통신타입
번호 OFF
1번
2번
3번 Restart mode 사용
4번
5번
4,5번
6번
7번
7,8번
■ 리셋(Reset) 설정
• RESET 사용시 DIP S/W 1번을
ON 후 다시 OFF로 설정합니다.
• 1,2,3번 : 수동 VR
· 10 ㏀ 가변 저항 사용
· 수동조작 0 ~ 100 % 제어
• 4, 6번 : RUN / STOP
· 작동 시에는 항상 RUN 접점을 붙여주십시오.
• 5, 6번 : ON/OFF 제어
· 접점 입력 시 다른 제어 입력과 관계없이 100 % 출력이 나가게 됩니다
• 7, 8, 9번 : Alarm1 경보
· "경보" 알람으로 제품과 부하에 손상이 생길수 있는 경우 다음과 같은 위급상황일 때 경보를 출력하게
됩니다. 이때에는 TPR 자체에서 출력을 정지시키게 됩니다.
· 경보발생 에러 : 과전류, SCR도통(Short),fuse 단선, 전원이상
• 10, 11, 12번 : Alarm2 주의
· "주의" 알람으로 심각한 문제는 아니지만 이상 증상이 발생 되었으니 사용자의 점검이 필요한
알람입니다. 이때에는 TPR 출력은 정상으로 나가게 되며 경보만 출력 하게 됩니다.
· 주의발생 에러 : 부하불평형, 부하단선, 방열판 과열 (85도)
• 초기 7, 8번 접점, 경보 발생 시 8, 9번 접점
• 초기 10, 11번 접점, 경보 발생 시 11, 12번 접점
• 1,2,번 : 485 통신 연결포트
• 4, 6번 : RUN / STOP
· 작동 시에는 항상 RUN 접점을 붙여주십시오.
• 7, 8, 9번 : Alarm1 경보
·"경보" 알람으로 제품과 부하에 손상이 생길수 있는 경우 다음과 같은 위급상황일 때 경보를 출력하게
됩니다. 이때에는 TPR 자체에서 출력을 정지시키게 됩니다.
· 경보발생 에러 : 과전류, SCR도통(Short),fuse 단선, 전원이상
• 10, 11, 12번 : Alarm2 주의
· "주의" 알람으로 심각한 문제는 아니지만 이상 증상이 발생 되었으니 사용자의 점검이 필요한
알람입니다. 이때에는 TPR 출력은 정상으로 나가게 되며 경보만 출력 하게 됩니다.
· 주의발생 에러 : 부하불평형, 부하단선, 방열판 과열 (85도)
• 초기 7, 8번 접점, 경보 발생 시 8, 9번 접점
• 초기 10, 11번 접점, 경보 발생 시 11, 12번 접점
■ 각부의명칭
번호
① LED 표시창
② 신호 및 알람단자
③ 입력신호 및 알람단자
④ 과전류 설정 기능 볼륨
⑤ Soft start 및 UP/DOWN 설정용 볼륨
⑥ 출력제한 기능 볼륨
⑦ 통신용 딥스위치 (통신타입에 한 함)
⑧ 설정용 딥스위치
⑨ 부하 단자
④
■ 표시 LED 및 설명
⑤
LED 명칭
⑥
POWER 회로 별도 전원이 인가 되면 점등.
제어입력에 따른 출력량에 비례하여 점등. 출력량이 많아 질수록 길게 점등되며
FIRE
⑦
100% 출력이 나가면 계속 점등.
SOFT Soft start, Soft up/down 기능을 사용하기 위해 SOFT VR을 우측으로 돌리면 점등
⑧
과전류 발생 시 제품 및 부하의 보호를 위해
O.C
O.C VR 설정치 이상의 전류가 발생하면 점등, (Alarm 1출력)
부하단선 시 : 출력이 10 % 이상인 상태에서 부하전류가 검출되지 않으면 경보출력.
L.L 부하 불균형 시 : 출력이 10 % 이상인 상태에서 상간 부하의 불균형이 5 A 이상인
경우 경보출력.
제어 중 방열판 온도가 80 °C 이상 상승할 때 점등. Alarm 2 출력이 출력되며
O.T
이 때 동작은 정상적으로 작동되며 70 °C 이하가 되면 다시 경보해제 됩니다.
⑨
내부 FUSE 단선 시 / 부하 전원 미 입력 시 / 회로 전원 (100 - 240 VAC)이 인가된
FUSE 상태에서 부하 전원이 어느 한 상이라도 들어오지 않거나 내부의 FUSE가
끊어졌을 때 경보출력 ALARM1 출력
어떠한 상황으로 내부의 SCR이 쇼트되면 제어입력과 TPR 출력이 없어도 전원이
SCR 도통되어 히터가 계속 과열되므로 제어 입력이 없는 상태에서 어느 한 상이라도
전류가 10 A이상 계속 흐르면 점등.
ON
- RESET (기능정지)
내부 POWER VR 사용
Restart mode 사용 안 함
싸이클 제어 고정주기 방식
1. 입력모드 : 4 - 20 ㎃ DC
- 싸이클 제어 가변주기 방식
2. 제어모드 : 위상제어
3. 기타 : Restart 사용,
위상제어
사용 안 함
1 - 5 VDC
- 외부 VR만사용
4 - 20 mA DC
ON
- RESET (기능정지)
사용 안 함
Restart mode 사용 안 함
싸이클 제어 고정주기 방식
1. 입력모드 : 4 - 20 ㎃ DC
- 싸이클 제어 가변주기 방식 2. 제어모드 : 위상제어
3. 기타 : Restart 사용,
위상제어
사용 안 함
1 - 5 VDC
-
4 - 20 mA DC
■ 제어모드설정
위상제어
위상제어 싸이클 제어 싸이클 제어
고정주기 가변주기
명 칭
설 명
초기출하시 MODE
내부 VR 사용
초기출하시 MODE
■ 입력모드 설정
제어모드:4 － 20 mA DC
입력모드 입력모드
4－20 mA DC 1－5 V DC
