Page 5: Table Of Contents
SC 5ML-22 Original-Bedienungsanleitung ........Original operating instructions .
Page 7: De Original-Bedienungsanleitung
Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Page 8 US-amerikanischen und kanadischen Markt nach den geltenden Normen zertifiziert. 1.3.2 Zusätzliche Symbole bei akkubetriebenen Produkten Folgende Symbole werden auf dem Produkt verwendet: Verwendete Hilti Li-Ion-Akku Typenreihe. Beachten Sie die Angaben im Kapitel Bestimmungsge- mäße Verwendung. Li-Ionen Akku Benutzen Sie den Akku niemals als Schlagwerkzeug.
Page 9 Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Page 10 ▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. ▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Page 11 ▶ Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für alle Sägen Sägeverfahren GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten ▶ Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse.
Page 12 ▶ Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. ▶ Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche.
Page 13 Zubehör sicher befestigt ist. ▶ Führen Sie die Handkreissäge nur im eingeschalteten Zustand gegen das Werkstück. ▶ Verwenden Sie ausschließlich von Hilti empfohlene Sägeblätter, die der Norm EN 847-1 entsprechen. Elektrische Sicherheit ▶ Prüfen Sie den Arbeitsbereich vor Arbeitsbeginn auf verdeckt liegende elektrische Leitungen, Gas und Wasserrohre z.
Page 14 Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus".
Page 15 Werkstoffe, Kunststoffe, Gipskarton, Gipsfaserplatten und Verbundstoffe dürfen nicht gesägt werden. • Verwenden Sie für dieses Produkt nur Hilti Nuron LiIon-Akkus der Typenreihe B 22. Hilti empfiehlt für dieses Produkt die Verwendung der in der Tabelle am Ende dieser Bedienungsanleitung angegebenen Akkus.
Page 16 Anzeigen des LiIon-Akkus Hilti Nuron Li-Ion-Akkus können den Ladezustand, Fehlermeldungen und den Zustand des Akkus anzeigen. 3.5.1 Anzeigen zum Ladezustand und Fehlermeldungen WARNUNG Verletzungsgefahr durch herunterfallenden Akku! ▶ Stellen Sie bei eingestecktem Akku nach drücken der Entriegelungstaste sicher, dass Sie den Akku wieder korrekt im verwendeten Produkt einrasten.
Page 17 Parallelanschlag Durch den einarmigen Parallelanschlag werden exakte Schnitte entlang einer Werkstückkante bzw. das Schneiden maßgleicher Leisten ermöglicht. Der Parallelanschlag kann auf beiden Seiten der Grundplatte montiert werden. Technische Daten Produkteigenschaften Bemessungsspannung 21,6 V Gewicht nach 3,0 kg EPTA-Procedure 01 ohne Akku Sägeblattdurchmesser 160 mm …...
Page 18 Absturzsicherung WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug und/oder Zubehör! ▶ Verwenden Sie nur die für Ihr Produkt empfohlene Hilti Werkzeug-Halteleine. ▶ Prüfen Sie den Befestigungspunkt der Werkzeug-Halteleine vor jeder Verwendung auf mögliche Beschä- digungen. Beachten Sie Ihre nationalen Richtlinien für Arbeiten in Höhe.
Page 19 ▶ Befestigen Sie den Karabinerhaken an einer tragen- den Struktur. Kontrollieren Sie den sicheren Halt des Karabinerhakens. Beachten Sie die Bedienungsanleitungen der Hilti Werkzeug-Halteleine. Sägeblatt demontieren WARNUNG Verbrennungs- und Schneidgefahr an Sägeblatt, Spannschraube und Spannflansch Die Folgen können Verbrennungen und Schnittverletzungen sein.
Page 20 Führungsschienenadapter montieren Der Führungsschienenadapter ist als Zubehör erhältlich. 1. Demontieren Sie gegebenenfalls den Parallelanschlag. 2. Haken Sie die Grundplatte in die hinteren Haltestege des Führungsschienenadapters ein. 3. Setzen Sie die Grundplatte in den Führungsschienenadapter ab. ▶ Die Grundplatte liegt bündig im Führungsschienenadapter. 4.
Page 21 Bringen Sie nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen an und prüfen Sie diese auf einwandfreie Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Reinigung der Schutzeinrichtung 1.
Page 22 Beachten Sie bei allen Störungen die Statusanzeige des Akkus. Siehe Kapitel Anzeigen des Li-Ion-Akkus. Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung...
Page 23: En Original Operating Instructions
▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 24 Canadian markets according to the applicable standards. 1.3.2 Additional symbols for cordless products The following symbols are used on the product: Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. English 2276671...
Page 25 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 26 ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. ▶ When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
Page 27 ▶ Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns. ▶ Do not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.
Page 28 ▶ Support large panels to minimise the risk of blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel. ▶...
Page 29 ▶ Bring the saw blade into contact with the workpiece only when the circular saw is switched on. ▶ Use only saw blades recommended by Hilti that comply with the EN 847-1 standard. Electrical safety ▶ Before beginning work, check the working area (e.g. using a detector) to ensure that no concealed electric cables or gas and water pipes are present.
Page 30 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 31 Items supplied Circular saw, saw blade, hex key, fence, chip collector, operating instructions Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Accessories Clamping flange, mounting flange, clamping screw Status indicators of the Liion battery...
Page 32 If a connected product can no longer be used, the battery has reached the end of its useful life and has to be replaced. Consult Hilti Service. Fence Use of the single arm fence allows precise cuts to be made along the edge of the workpiece, or strips of even width to be cut.
Page 33 The data given represent the main applications of the power tool. However, if the power tool is used for different applications, with different accessory tools, or is poorly maintained, the data can vary. This can significantly increase exposure over the total working period. An accurate estimation of exposure should also take into account the times when the power tool is switched off, or when it is running but not actually being used for a job.
Page 34 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only the Hilti tool tether #2261971. ▶ Use the loop to secure the tool tether to the product as shown in the illustration.
Page 35 Adjusting the cutting depth 1. Release the cutting depth adjustment clamping lever. 2. Lift the product in a scissoring movement and set the cutting depth. 3. Tighten the cutting depth adjustment clamping lever. Installing fence 1. Squeeze the clip together and hold it in this position. 2.
Page 36 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group Cleaning the guard 1.
Page 37 If a problem occurs, always observe the status indicator of the battery. See the section headed Status indicators of the Liion battery. If the trouble you are experiencing is not listed in this table or you are unable to rectify the problem by yourself, contact Hilti Service. Trouble or fault Possible cause...
Page 38: Da Original Brugsanvisning
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 39 Hvis en sådan findes på produktet, er produktet certificeret til det amerikanske og canadiske marked iht. gældende standarder af dette certificeringsorgan. 1.3.2 Yderligere symboler ved batteridrevne produkter Følgende symboler anvendes på produktet: Anvendt Hilti lithium-ion-batteriserie. Overhold oplysningerne i kapitlet Tilsigtet anvendelse. Lithium-ion-batteri Brug aldrig batteriet som slagværktøj. 2276671 Dansk...
Page 40 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Page 41 Beskyt ledningen mod varme, olie, skarpe kanter eller dele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elektrisk stød. ▶ Hvis elværktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. ▶...
Page 42 ▶ Ikke benyttede batterier må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger. ▶ Hvis batteriet anvendes forkert, kan der løbe væske ud af batteriet. Undgå at komme i kontakt med denne væske.
Page 43 ▶ Hvis du vil starte en sav, som befinder sig i et emne, skal du centrere savklingen i savsporet og kontrollere, at savtænderne ikke sidder fast i emnet. Hvis savklingen er fastklemt, kan den bevæge sig ud af emnet eller medføre et tilbageslag, hvis saven startes igen. ▶...
Page 44 ▶ Før kun rundsaven mod emnet i tændt tilstand. ▶ Anvend altid savklinger, som anbefales af Hilti, og som opfylder standarden EN 847-1. Elektrisk sikkerhed ▶ Før du påbegynder arbejdet, skal du undersøge arbejdsområdet for skjulte elektriske ledninger, gas- og vandrør, f.eks.
Page 45 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
Page 46 • Brug kun Hilti Nuron Liion-batterier fra serien B 22 til dette produkt. Hilti anbefaler at bruge de batterier, der er anført i tabellen i slutningen af denne brugsanvisning, til dette produkt.
Page 47 Hvis meddelelsen stadig vises, bedes du kontakte HiltiService. En (1) LED lyser gult Li-ion-batteriet og det dermed forbundne produkt er ikke kompatible. Kontakt Hilti Service. En (1) LED blinker hurtigt rødt Li-ion-batteriet er låst og kan ikke længere anven- des. Kontakt Hilti Service.
Page 48 Tekniske data Produktegenskaber Nominel spænding 21,6 V Vægt i henhold til 3,0 kg EPTA-Procedure 01 uden batteri Savklingediameter 160 mm … 165 mm Stamklingetykkelse 1,2 mm Skærebredde 1,6 mm Savklingeboring 20 mm Nom. omdrejningstal ubelastet 3.500/min Maks. skæredybde 57 mm Opbevaringstemperatur −20 ℃...
Page 49 ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. Overhold nationale retningslinjer for opgaver i højden. Brug kun Hilti værktøjslinen #2261971 som sikring mod nedstyrtning af dette produkt. ▶ Fastgør værktøjslinen til produktet med løkken som vist på billedet. Kontroller, at den sidder sikkert.
Page 50 2. Løsn spændeskruen med unbrakonøglen. 3. Fjern spændeskruen og spændeflangen. 4. Åbn den nederste beskyttelsesafskærmning, og fjern savklingen. Om nødvendigt kan holdeflangen tages af i forbindelse med rengøring. Montering af savklinge Kontrollér, at den savklinge, som monteres i saven, opfylder de tekniske krav og er velslebet. En skarp savklinge er en forudsætning for et fejlfrit savsnit.
Page 51 Hvis et batteri er blevet gennemvådt, skal det behandles som et beskadiget batteri. Isoler det i en ikke-brændbar beholder, og kontakt Hilti Service. • Hold batteriet frit for udefrakommende olie og fedt. Lad ikke unødigt støv og snavs samle sig på batteriet.
Page 52 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontrollér dem for fejlfri funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Rengøring af beskyttelsesanordning 1.
Page 53 ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual?id=2276609&id=2276671...
Page 54: Sv Originalbruksanvisning
I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
Page 55 1.3.2 Ytterligare symboler på batteridrivna produkter Följande symboler används på produkten: Hilti-litiumjonbatteriserie som används. Observera uppgifterna i kapitlet Avsedd användning. Litiumjonbatteri Använd aldrig batteriet som slagverktyg. Låt inte batteriet falla ner på marken. Använd inte batterier som har utsatts för slag eller på annat sätt har skadats.
Page 56 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data som medföljer detta elverktyg. Om nedanstående anvisningar inte följs, finns risk för elektriska stötar, brand och/eller svåra skador.
Page 57 Användning och hantering av elverktyg ▶ Överbelasta inte verktyget. Använd elverktyg som är avsedda för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. ▶ Använd aldrig elverktyget om strömbrytaren är defekt. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Page 58 ▶ Använd alltid ett anslag eller en rak kantföring vid sågning på längden. Detta leder till en bättre sågprecision och minskar risken för att sågklingan kör fast. ▶ Använd alltid en sågklinga av rätt storlek och med lämpligt axelhål (t.ex. stjärnformat eller runt). Sågklingor som inte passar sågens monteringsdelar går ojämnt och gör att du får sämre kontroll.
Page 59 ▶ Vid instick som inte utförs i rät vinkel måste du säkra sågens bottenplatta mot förskjutning i sidled. Förskjutning i sidled kan leda till att sågklingan fastnar och att det uppstår ett bakslag. ▶ Lägg inte sågen på arbetsbänken eller på golvet utan att först se till att skyddskåpan täcker sågklingan.
Page 60 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
Page 61 Använd endast Hiltis batteriladdare från de typserier som anges i slutet av bruksanvisningen. Leveransinnehåll Cirkelsåg, sågklinga, insexnyckel, parallellanslag, spånbehållare, bruksanvisning Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Tillbehör Spännfläns, stödbricka, spännskruv Indikering för litiumjonbatteriet...
Page 62 Laddningsstatus: < 10 % En (1) lysdiod blinkar snabbt grönt Litiumjonbatteriet är helt urladdat. Ladda batteriet. Kontakta Hilti-service om lysdioden fortfarande blinkar snabbt efter att batteriet har laddats. En (1) lysdiod blinkar snabbt gult Litiumjonbatteriet eller den anslutna produkten är överbelastad, för varm, för kall eller så...
Page 63 Teknisk information Produktegenskaper Märkspänning 21,6 V Vikt enligt EPTA-Procedure 01 3,0 kg utan batteri Sågklingans diameter 160 mm … 165 mm Stambladstjocklek 1,2 mm Snittbredd 1,6 mm Sågklingans axelhål 20 mm Uppmätt tomgångsvarvtal 3 500 varv/min Maximalt skärdjup 57 mm Förvaringstemperatur −20 ℃...
Page 64 VARNING Risk för personskada på grund av nedfallande verktyg och/eller tillbehör! ▶ Använd bara den Hilti-verktygslina som är rekommenderad för din produkt. ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. Observera nationella föreskrifter för arbeten på höga höjder.
Page 65 2. Lossa spännskruven med insexnyckeln. 3. Ta bort spännskruven och spännflänsen. 4. Öppna den undre skyddskåpan och ta bort sågklingan. Stödbrickan kan vid behov avlägsnas för rengöring. Montering av sågklinga Kontrollera att sågklingan som ska spännas uppfyller de tekniska kraven och att den är slipad. En vass sågklinga är nödvändig för ett felfritt snitt.
Page 66 Rengör höljet bara med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna. Underhåll • Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska. • Använd inte produkten om den uppvisar skador eller funktionsstörningar. Låt Hilti Service reparera produkten omgående. Svenska 2276671 *2276671*...
Page 67 Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Rengöring av skyddsanordning 1.
Page 68 Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning Batteriets lysdioder indikerar Batteriet är defekt ▶ Vänd dig till Hilti-service. ingenting På/av-knappen kan inte tryc- Inga fel (säkerhetsfunktion).
Page 69: No Original Bruksanvisning
Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
Page 70 1.3.2 Tilleggssymboler for batteridrevne produkter Følgende symboler brukes på produktet: Benyttet Hilti li-Ion-batteriserie. Følg anvisningene i kapitlet Forskriftsmessig bruk. Li-ion-batteri Bruk aldri batteriet som slagverktøy. Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.
Page 71 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Page 72 Bruk og behandling av elektroverktøyet ▶ Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. ▶ Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må...
Page 73 ▶ Hold alltid elektroverktøyet i de isolerte gripeflatene når du utfører arbeid der elektroverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning setter også maskinens metalldeler under spenning og fører til elektrisk støt. ▶ Bruk alltid anslag eller en rett kantfører ved langsgående skjæring. Dette gir mer nøyaktige snitt og reduserer muligheten for at sagbladet kommer i klem.
Page 74 ▶ Sjekk at fjæren til beskyttelseskappen fungerer som den skal. Ikke bruk sagen når beskyttelses- kappen og fjæren ikke fungerer problemfritt. Skadde deler, klebrige avleiringer eller opphopninger av spon kan føre til at nedre beskyttelseskappe arbeider seint. ▶ Ved "lommesnitt" som ikke utføres vinkelrett, må man sørge for at sagens grunnplate ikke forskyver seg sidelengs.
Page 75 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
Page 76 (HSS-stål) er ikke tillatt. Tre eller trelignende materialer, plast, gipsplater, gipsfiberplater og komposittmaterialer må ikke sages. • Til dette produktet må det bare benyttes Hilti Nuron liIon-batterier i serien B 22. Hilti anbefaler å benytte batteriene som er angitt i tabellen bakerst i bruksanvisningen til produktet. •...
Page 77 Én (1) lysdiode (LED) blinker raskt grønt Li-ion-batteriet er helt utladet. Lad batteriet. Hvis lysdioden fortsatt blinker raskt etter at batteriet er ladet, kontakter du Hilti service. Én (1) lysdiode (LED) blinker raskt gult Li-ion-batteriet eller det tilkoblede produktet er overbelastet, for varmt eller for kaldt eller det foreligger en annen feil.
Page 78 Tekniske data Produktegenskaper Merkespenning 21,6 V Vekt i henhold til 3,0 kg EPTA-Procedure 01 uten batteri Sagbladdiameter 160 mm … 165 mm Stambladtykkelse 1,2 mm Skjærebredde 1,6 mm Festehull for sagblad 20 mm Nominelt omdreiningstall på 3 500 o/min tomgang Maksimal kuttedybde 57 mm Lagringstemperatur...
Page 79 ▶ Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk. Følg nasjonale retningslinjer for arbeid i høyden. Til fallsikring av dette produktet skal du bare bruke Hilti verktøysnor #2261971. ▶ Fest verktøysnoren til produktet med løkken slik som vist på bildet. Kontroller at den sitter forsvarlig fast.
Page 80 2. Løsne spennskruen ved hjelp av unbrakonøkkelen. 3. Fjern spennskruen og spennflensen. 4. Åpne nedre beskyttelsesdeksel og fjern sagbladet. Ved behov kan festeflensen tas av for rengjøring. Montere sagblad Kontroller at sagbladet som skal festes på sagen, samsvarer med tekniske krav og at det er skarpt.
Page 81 Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene. Vedlikehold • Kontroller alle synlige deler regelmessig mht. skade og alle betjeningselementer mht. feilfri funksjon. • Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få produktet omgående reparert av Hilti service. 2276671 Norsk *2276671*...
Page 82 ▶ Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring. Feilsøking Følg statusindikatoren på batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Norsk 2276671...
Page 83: Fi Alkuperäiset Ohjeet
▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
Page 84 Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
Page 85 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 86 Työpaikan turvallisuus ▶ Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. ▶ Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. ▶ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää koneen hallinnan huomiosi suuntautuessa muualle.
Page 87 koneen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. ▶ Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. ▶ Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä...
Page 88 Takaisku - sen syyt ja siihen liittyvät turvallisuusohjeet • Takaisku on sahanterän kiinni tarttumisen tai takertumisen tai sahanterän väärin suunnattujen hampaiden vuoksi syntyvä tilanne, jossa saha itsestään pyrkii ylöspäin ja nousemaan irti työkappaleesta kohti koneen käyttäjää; • jos sahanterä tarttuu kiinni tai takertelee kaventuvaan sahausrakoon, sahanterä jumittuu, ja moottorin voima iskee konetta takaisinpäin kohti sahan käyttäjää;...
Page 89 ▶ Jos upotat sahanterän muussa kuin suorassa kulmassa, varmista ettei sahan pohjalevy pääse siirtymään sivusuunnassa. Sivusuuntainen siirtyminen voi johtaa sahanterän kiinni tarttumiseen ja siten takaiskuun. ▶ Älä laske sahaa työpöydälle tai lattialle, jos teräsuojus ei peitä sahanterää. Suojaamaton, vielä pyörivä sahanterä liikuttaa sahaa sahaussuuntaan nähden vastakkaiseen suuntaan ja sahaa kaiken, mitä eteen sattuu.
Page 90 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".
Page 91 (HSS) eivät ole sallittuja. Puuta tai puun kaltaista materiaalia, muoveja, kipsikartonkia, kipsikuitulevyjä tai yhdistelmämateriaaleja ei saa sahata. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Hilti suosittaa, että tässä tuotteessa käytetään tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja. •...
Page 92 Saata tuote ja akku suositeltuun käyttölämpötilaan ja älä ylikuormita tuotetta sitä käyttäessäsi. Jos viesti edelleen on näytössä, ota yhteys Hilti- huoltoon. Yksi (1) LED-merkkivalo palaa keltaisena Litiumioniakku ja siihen liitetty tuote eivät ole yh- teensopivat.
Page 93 Tekniset tiedot Tuotteen ominaisuudet Nimellisjännite 21,6 V Paino EPTA-Procedure 01 mu- 3,0 kg kaan ilman akkua Sahanterän halkaisija 160 mm … 165 mm Runkolevyn paksuus 1,2 mm Sahausleveys 1,6 mm Sahanterän kiinnitysreikä 20 mm Nimellisjoutokäyntikierrosluku 3 500/min Max. sahaussyvyys 57 mm Varastointilämpötila −20 ℃...
Page 94 ▶ Käytä vain tuotteellesi suositeltua Hilti-työkaluliinaa. ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-työkaluliinaa #2261971. ▶ Kiinnitä työkaluliina lenkistään tuotteeseen kuvan mukaisesti. Tarkasta kunnollinen kiinnitys.
Page 95 3. Irrota kiinnitysruuvi ja kiristyslaippa. 4. Avaa alempi teräsuojus ja irrota sahanterä. Tarvittaessa kiinnityslaippa voidaan irrottaa puhdistamista varten. Sahanterän kiinnittäminen Varmista, että sahanterä, jonka aiot kiinnittää sahaan, täyttää tekniset vaatimukset ja on hyvin teroitettu. Moitteettoman sahausjäljen perusedellytys on terävä sahanterä. 1.
Page 96 • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Page 97 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteeseen Kaikissa häiriötilanteissa tarkkaile akun tilanäyttöä. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. 2276671 Suomi *2276671*...
Page 98: Et Originaalkasutusjuhend
▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
Page 99 Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
Page 100 õigusaktide nõuetele ja kehtivatele standarditele. Vastavusdeklaratsiooni koopia leiate käesoleva kasutusju- hendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või...
Page 101 Ohutusjuhistes kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade või akutoitega (toitejuhtmeta) elektriliste tööriistade kohta. Ohutus töökohal ▶ Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht võib põhjustada õnnetusi. ▶ Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu.
Page 102 ▶ Kasutusvälisel ajal hoidke elektrilist tööriista lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadme tööpõhimõtet ei tunne või ei ole lugenud käesolevaid kasutusjuhen- deid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. ▶ Hooldage elektrilisi tööriistu ja tarvikuid korralikult. Kontrollige, kas liikuvad osad töötavad veatult ega kiilu kiini.
Page 103 Tagasilöök – põhjused ja asjaomased ohutusnõuded • Tagasilöök on kinnikiilunud või valesti seatud saekettast tingitud järsk reaktsioon, mispeale saag hüppab toorikust kontrollimatult välja ja liigub kasutaja suunas; • kui saeketas jääb sulguvasse lõikejälge kinni, kiilub saeketas kinni ja mootori jõud paiskab sae kasutaja suunas;...
Page 104 Täiendavad ohutusnõuded Isikuturvalisus ▶ Ärge kunagi muutke ega modifitseerige seadet ega lisatarvikuid. ▶ Kasutage elektrilist tööriista üksnes koos juurdekuuluvate kaitseseadistega. ▶ Kui kasutate elektrilist tööriista ilma tolmuimejata, kandke tolmu tekitavate tööde alati kerget tolmukait- semaski. ▶ Hoidke tööriista ettenähtud käepidemetest kahe käega kinni. ▶...
Page 105 Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".
Page 106 (HSS-teras) saekettaid. Puidu ja puidutaoliste materjalide, plastide, kipskartongi, kipsplaatide ja komposiitmaterjalide saagimine on keelatud. • Kasutage selle toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Hilti soovitab selle toote jaoks kasutada käesoleva kasutusjuhendi lõpus olevas tabelis loetletud akusid. •...
Page 107 Viige seade ja aku soovitatud töötemperatuurile ja ärge avaldage tootele ülekoormust. Kui teade ei kao, pöörduge Hilti hooldekeskusse. Üks (1) LED-tuli põleb kollase tulega Liitiumioonaku ja sellega seotud toode ei ühildu. Palun pöörduge Hilti hooldekeskusse.
Page 108 Tehnilised andmed Toote omadused Nimipinge 21,6 V Kaal vastavalt 3,0 kg EPTA-Procedure 01 ilma akuta Saeketta läbimõõt 160 mm … 165 mm Ketta paksus 1,2 mm Lõikelaius 1,6 mm Saeketta siseava läbimõõt 20 mm Nimipöörded tühikäigul 3 500 p/min Maksimaalne lõikesügavus 57 mm Hoiutemperatuur −20 ℃...
Page 109 ▶ Toote jaoks kasutage üksnes soovitatud Hilti tööriistarossi. ▶ Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud. Järgige riigis kehtivaid eeskirju kõrgustes töötamise kohta. Selle toote puhul kasutage kukkumiskaitsena üksnes Hilti tööriistatrossi #2261971. ▶ Kinnitage tööriistatross klambriga seadme külge, nagu näidatud...
Page 110 1. Vajutage spindlilukustusnupule ja hoidke seda allavajutatuna. 2. Keerake sisekuuskantvõtmega lahti kinnituskruvi. 3. Eemaldage kinnituskruvi ja kinnitusflants. 4. Avage alumine kettakaitse ja võtke saeketas maha. Vajaduse korral võib alusflantsi puhastamiseks eemaldada. Saeketta paigaldamine Veenduge, et kinnitatav saeketas vastab tehnilistele nõuetele ja on hästi teritatud. Terav saeketas on laitmatu lõike eeldus.
Page 111 ärge jätke vihma kätte). Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse. • Hoidke aku puhas õlist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage aku kuiva pehme harjaga või puhta kuiva lapiga.
Page 112 • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult. Tööohutuse tagamiseks kasutage ainult originaalvaruosi ja -materjale. Hilti heakskiidetud varu- osad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group...
Page 113 Abi tõrgete korral Järgige kõigi tõrgete korral aku olekunäidikut. Vt ptk Li-ioon-aku näidud. Rikete korral, mis tabelis ei kajastu või mida Te ise kõrvaldada ei oska, pöörduge Hilti teeninduskeskusse. Tõrge Võimalik põhjus Lahendus ▶ Pöörduge Hilti hooldekeskusse. Aku LED-tuled on kustunud Aku on defektne Lülitit (sisse/välja) ei saa sisse...
Page 114: Lv Oriģinālā Lietošanas Instrukcija
Šajā lietošanas instrukcijā tiek izmantoti šādi simboli: Ievērojiet lietošanas instrukciju Norādījumi par lietošanu un cita noderīga informācija Rīcība ar otrreiz pārstrādājamiem materiāliem Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos. Hilti Litija jonu akumulators Hilti Lādētājs 1.2.3 Attēlos lietotie simboli Attēlos tiek lietoti šādi simboli: Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
Page 115 ASV un Kanādas tirgū saskaņā ar spēkā esošajiem standartiem. 1.3.2 Papildu simboli izstrādājumiem ar akumulatora barošanu Tiek lietoti šādi simboli uz izstrādājuma: Lietojamā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacī- jumiem atbilstīga lietošana. Litija jonu akumulators Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu.
Page 116 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis- kajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas.
Page 117 ▶ Ja elektroiekārtas konstrukcija ļauj pievienot putekļu nosūkšanas vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un tiktu darbināta pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi. ▶ Nezaudējiet modrību un neatkāpieties no elektroiekārtu lietošanas drošības noteikumu ievēro- šanas arī tad, ja lietojat attiecīgo elektroiekārtu bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā...
Page 118 Drošības norādījumi darbam ar visu veidu zāģiem Zāģēšanas process BĪSTAMI! Raugieties, lai jūsu rokas neatrastos zāģēšanas zonā vai zāģa ripas tiešā tuvumā. Ar ▶ otru roku turiet iekārtu aiz papildu roktura vai motora korpusa. Ja abas rokas ir satvērušas zāģi, tās ar zāģa asmeni nav iespējams savainot.
Page 119 pārsegu atvērtā pozīcijā. Ja zāģis nejauši nokrīt zemē, pārsegs var deformēties. Ar atvilkšanas sviras palīdzību atveriet pārsegu un nodrošiniet, lai tas kustētos brīvi un ne pie kāda zāģējuma leņķa un dziļuma nesaskartos ar zāģa asmeni vai citām iekārtas daļām. ▶ Pārbaudiet apakšējā pārsega atsperes funkcijas. Ja apakšējais pārsegs un atspere nefunkcionē nevainojami, pirms zāģa lietošanas lieciet tos izlabot.
Page 120 ▶ Virziet manuālo ripzāģi, spiežot to pie zāģējamā materiāla, tikai tad, kad ripzāģis ir ieslēgts. ▶ Lietojiet tikai un vienīgi Hilti ieteiktās zāģa ripas, kas atbilst standartam EN 847-1. Elektrodrošība ▶ Piemēram, ar detektora palīdzību, pirms darba sākšanas pārbaudiet, vai zem apstrādājamās virsmas neatrodas nosegti elektriskie vadi, gāzes vai ūdens caurules.
Page 121 (HSS). Nedrīkst zāģēt koksni vai tai līdzīgus materiālus, plastmasu, ģipškartonu, ģipša šķiedras plāksnes un kombinētos materiālus. • Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron. Hilti iesaka lietot kopā ar šo izstrādājumu šīs lietošanas instrukcijas beigās atrodamajā tabulā norādītos akumulatorus. •...
Page 122 Piederumi Fiksācijas atloks, atbalsta atloks, fiksācijas skrūve Litija jonu akumulatora indikācija Hilti litija jonu akumulatoru Nuron indikācija var informēt par akumulatora uzlādes līmeni, kļūmēm un stāvokli. 3.5.1 Uzlādes līmeņa indikācija un kļūmes paziņojumi BRĪDINĀJUMS! Traumu risks akumulatora nokrišanas gadījumā! ▶...
Page 123 50 %. Ja pievienoto izstrādājumu vairs nevar lietot, aku- mulators ir savu laiku nokalpojis un jānomaina pret citu. Lūdzu, vērsieties Hilti servisā. Paralēlā atdure Ar vienu sviru aprīkotā paralēlā atdure nodrošina iespēju veikt precīzus zāģējumus paralēli materiāla malai vai sazāģēt vienāda izmēra līstītes.
Page 124 ▶ Lietojiet tikai jūsu izstrādājumam ieteikto Hilti instrumentu drošības virvi. ▶ Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts. Ievērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā. Šī izstrādājuma aizsardzībai pret kritieniem lietojiet tikai Hilti instrumentu drošības virvi #2261971. Latviešu 2276671...
Page 125 Pārbaudiet, vai fiksācija ir droša. ▶ Nostipriniet karabīnes āķi pie nesošās konstrukcijas. Pārbaudiet, vai karabīnes āķis ir droši nofiksēts. Ievērojiet Hilti instrumentu drošības virves lie- tošanas instrukciju. Zāģa ripas demontāža BRĪDINĀJUMS! Apdedzināšanās un sagriešanās risks, pieskaroties zāģa ripai, fiksācijas skrūvei un fiksācijas atlokam.
Page 126 Vadotnes sliedes adaptera montāža Vadotnes sliedes adapteru var iegādāties kā papildaprīkojumu. 1. Ja nepieciešams, demontējiet paralēlo atduri. 2. Ieāķējiet pamatplāksni vadotnes sliedes adaptera aizmugurējos atbalsta stieņos. 3. Ievietojiet pamatplāksni vadotnes sliedes adapterā. ▶ Pamatplāksne atrodas vienā līmenī ar vadotnes sliedes adapteru. 4.
Page 127 Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Aizsargierīces tīrīšana 1. Demontējiet zāģa ripu. → Lappuse 119 2.
Page 128 ▶ Bojātus akumulatorus nav atļauts nosūtīt! ▶ Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja. ▶ Utilizējiet akumulatorus tā, lai tiem nevarētu piekļūt bērni. ▶ Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. Latviešu 2276671...
Page 129: Lt Originali Naudojimo Instrukcija
Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija...
Page 130 1.3.2 Papildomi simboliai akumuliatoriniams prietaisams Ant prietaiso naudojami tokie simboliai: Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudoji- mas pagal paskirtį. Ličio jonų akumuliatorius Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio. Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliatoriaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.
Page 131 Gamintojas prisiimdamas visą atsakomybę pareiškia, kad čia aprašytas prietaisas atitinka galiojančių įstatymų ir standartų reikalavimus. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 132 Žmonių sauga ▶ Dirbdami su elektriniu įrankiu, būkite atidūs, sutelkite dėmesį į darbą ir vadovaukitės sveika nuovoka. Elektrinio įrankio nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su elektriniu įrankiu gali tapti rimtų sužalojimų...
Page 133 jas vandeniu ir nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti arba chemiškai nudeginti odą. ▶ Nenaudokite pažeisto arba perdirbto akumuliatoriaus. Pažeisti arba perdirbti akumuliatoriai gali funkcionuoti nenumatytai, todėl gali kelti gaisro, sprogimo ar sužalojimų pavojų. ▶ Akumuliatorių saugokite nuo ugnies ir per aukštos temperatūros. Ugnies arba didesnės kaip 130 °C (265 °F) temperatūros veikiamas akumuliatorius gali sprogti.
Page 134 ▶ Dideles plokštes atremkite, kad, pjovimo diskui įstrigus, sumažėtų atatrankos tikimybė. Didelės plokštės gali sulinkti dėl savo svorio. Plokštes reikia atremti abiejose pusėse – prie pjovimo plyšio ir kraštuose. ▶ Nenaudokite atšipusių arba pažeistų pjovimo diskų. Dėl pjovimo diskų, kurių dantys atšipę arba netinkami, sumažėja pjovimo plyšys ir padidėja trintis, pjovimo diskas gali pradėti strigti ir atsiranda atatrankos jėga.
Page 135 ▶ Ruošinio link stumkite tik įjungtą rankinį diskinį pjūklą. ▶ Naudokite tik Hilti rekomenduojamus pjovimo diskus, atitinkančius standartą EN 847-1. Apsauga nuo elektros ▶ Prieš pradėdami dirbti, patikrinkite (pvz., naudodami detektorių), ar darbo zonoje nėra paslėptų elektros laidų, dujų...
Page 136 Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.
Page 137 / kompozicines medžiagas. • Su šiuo prietaisu naudokite tik B 22 serijos Hilti Nuron ličio jonų akumuliatorius. Hilti rekomenduoja šiam prietaisui naudoti šios naudojimo instrukcijos gale esančioje lentelėje nurodytus akumuliatorius. •...
Page 138 Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai- gėsi ir jį reikia pakeisti. Kreipkitės į Hilti techninės priežiūros centrą. Lygiagrečioji atrama Naudojant vieno peties lygiagrečiąją atramą, galima atlikti tikslius pjūvius išilgai ruošinio briaunos arba išpjauti vienodų...
Page 139 Laikymo temperatūra −20 ℃ … 40 ℃ Akumuliatoriaus temperatūra, kai pradedama įkrauti −10 ℃ … 45 ℃ Informacija apie triukšmą ir vibracijos reikšmės pagal EN 62841 Šiuose nurodymuose pateiktos garso slėgio ir vibracijos reikšmės yra išmatuotos taikant standartizuotą matavimo metodą ir gali būti naudojamos elektriniams įrankiams palyginti tarpusavyje. Jos taip pat tinka šių veiksnių...
Page 140 ▶ Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus. Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje. Šiam prietaisui kaip apsaugą nuo nukritimo naudokite tik Hilti įrankių laikantįjį lyną #2261971. ▶ Įrankių laikantįjį lyną kilpa pritvirtinkite prie prietaiso, kaip pavaizduota paveikslėlyje.
Page 141 10. Patikrinkite, ar tinkamai įdėtas pjovimo diskas. 11. Vidinį šešiabriaunį raktą įstatykite į tam skirtą skylę. Pjovimo gylio nustatymas 1. Atlaisvinkite pjovimo gylio nustatymo įtaiso užspaudimo svirtį. 2. Diskinį pjūklą pakelkite kirpimo judesiu ir nustatykite pjovimo gylį. 3. Priveržkite nustatyto pjovimo gylio fiksavimo svirtį. Lygiagrečiosios atramos montavimas 1.
Page 142 Baigę techninės priežiūros ir einamojo remonto darbus, sumontuokite visus apsauginius įtaisus ir patikrinkite jų veikimą. Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Apsauginio įtaiso valymas 1.
Page 143 ▶ Prieš kiekvieną naudojimą ir po ilgesnio sandėliavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti. Pagalba gedimo atveju Visais sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus būsenos rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys. Pasitaikius sutrikimų, kurie neaprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis Sprendimas Akumuliatoriaus šviesos dio-...
Page 144: Ru Перевод Оригинального Руководства По Эксплуатации
▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų...
Page 145 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Page 146 Настоящим фирма-изготовитель с полной ответственностью заявляет, что данное изделие соответ- ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Русский 2276671 *2276671*...
Page 147 Безопасность Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ Изучите все указания по технике безопасности, инструкции, иллюстрации и технические данные, которые прилагаются к данному электроинструменту. Несоблюдение приводимых ниже указаний может привести к поражению электрическим током, пожару и/или тяжелым травмам. Сохраните все указания по технике безопасности и инструкции для следующего пользователя. Используемый...
Page 148 ▶ Старайтесь избегать неестественных поз при работе. Постоянно сохраняйте устойчивое положение и равновесие. Это позволит лучше контролировать электроинструмент в непредви- денных ситуациях. ▶ Носите спецодежду. Не надевайте очень свободную одежду или украшения. Оберегайте во- лосы, одежду и защитные перчатки от вращающихся узлов электроинструмента. Свободная одежда, украшения...
Page 149 ▶ Не подвергайте аккумулятор воздействию огня или слишком высоких температур. Огонь или температура свыше 130 °C могут спровоцировать взрыв аккумулятора. ▶ Соблюдайте все указания по зарядке и никогда не заряжайте аккумулятор или аккумулятор- ный инструмент вне температурного диапазона, указанного в руководстве по эксплатации. Неправильная...
Page 150 вынуть пилу из заготовки или оттянуть ее назад, пока вращается пильный диск — опасность появления отдачи! Установите и устраните причину заедания пильного диска. ▶ При повторном включении пилы, которая находится в заготовке, отцентрируйте пильный диск в пропиле и проверьте, нет ли зацепления зубьев пилы в заготовке. В случае заедания пильного...
Page 151 ▶ При работе с электроинструментом используйте только защитные приспособления из комплекта. ▶ При выполнении работ с электроинструментом, сопряженных с высокой пылевой нагрузкой, без использования пылеудаляющего аппарата всегда надевайте легкий респиратор. ▶ Всегда надежно удерживайте электроинструмент двумя руками за предусмотренные для этого рукоятки.
Page 152 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 153 B 22. Hilti рекомендует использовать для этого электроинструмента аккумуляторы, указанные в таблице в конце настоящего руководства по эксплуатации. • Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti указанных в конце настоящего руководства по эксплуатации серий. Комплект поставки Дисковая пила, режущий круг, ключ-шестигранник, параллельный упор, контейнер для опилок, руко- водство...
Page 154 Индикации состояния литий-ионного аккумулятора Литий-ионные аккумуляторы Hilti Nuron оснащены светодиодами для индикации уровня заряда, сигналов ошибки и состояния батареи. 3.5.1 Индикация уровня заряда и сигналов ошибки ПРЕДУПРЕЖДЕНИЕ Опасность травмирования вследствие падения аккумулятора! ▶ При вставленном аккумуляторе путем нажатия кнопки разблокировки убедитесь в правильной...
Page 155 Если подключенный электроинструмент больше использовать невозможно, ресурс аккумуля- тора исчерпан и аккумулятор следует заменить. Обратитесь в сервисный центр Hilti. Параллельный упор За счет использования одноплечного параллельного упора становится возможным выполнение точных резов вдоль кромки заготовки или нарезание планок одинакового размера.
Page 156 ствие этого в течение всего периода работы электроинструмента возможно заметное уменьшение вредных воздействий. Примите дополнительные меры безопасности для защиты пользователя от воздействия возникающего шума и/или вибраций, например: техническое обслуживание электроинструмента и рабочих (сменных) инструментов, сохранение тепла рук, правильная организация рабочих процессов. Значения...
Page 157 Защита от падения ПРЕДУПРЕЖДЕНИЕ Опасность травмирования вследствие падения электроинструмента и/или принадлежности! ▶ Используйте только предусмотренный для этого электроинструмента удерживающий трос Hilti для инструментов. ▶ Перед каждым использованием проверяйте точку крепления удерживающего троса для инстру- ментов на возможные повреждения. Соблюдайте национальные директивы по выполнению высотных работ.
Page 158 9. С помощью ключа-шестигранника затяните зажимной винт. 10. Проверьте правильность установки режущего круга. 11. Вставьте ключ-шестигранник в предназначенное для этого отверстие. Регулировка глубины реза 1. Разблокируйте зажимной рычаг для регулировки глубины реза. 2. Приподнимите пилу клешневидным движением и отрегулируйте нужную глубину реза. 3.
Page 159 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Очистка защитных приспособлений 1. Снимите режущий круг. → страница 151 2.
Page 160 При возникновении любых неисправностей обращайте внимание на индикацию состояния аккумуля- тора. См. главу Индикации состояния литий-ионного аккумулятора. В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина...
Page 161 Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию...
Page 162: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 163 органдарында қолданыстағы стандарттарға сәйкес сертификатталады. 1.3.2 Аккумуляторлық өнімдердегі қосымша белгілер Өнімде төмендегі белгілер пайдаланылады: Пайдаланылған Hilti литий-ион аккумуляторларының сериясы. Қолдану мақсаты бөліміндеі нұсқауларды орындаңыз. Литий-иондық аккумулятор Аккумуляторды еш жағдайда соқпа құрал ретінде пайдаланбаңыз. Аккумуляторды құлатып жібермеңіз. Соққы тиген немесе басқа жолмен зақымдалған...
Page 164 стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар...
Page 165 май, өткір жиектер немесе жылжымалы бөліктерден алшақ ұстаңыз. Байланыс сымының зақымдалуы немесе қабаттасуы нәтижесінде электр тогының соғу қаупі артады. ▶ Егер жұмыстар ашық ауада орындалса, тек бөлмелерден тыс қолдануға рұқсат етілген ұзартқыш сымдарды пайдаланыңыз. Бөлмелерден тыс қолдануға жарамды ұзартқыш сымды пайдалану...
Page 166 Аккумуляторлық аспапты пайдалану және оған қарау ▶ Аккумуляторды тек өндіруші ұсынған зарядтағыш құрылғылардың көмегімен зарядтаңыз. Зарядтағыш құрылғыны тиісті емес аккумулятор түрлерін зарядтау үшін қолданғанда өрт туындауы мүмкін. ▶ Аспаппен жұмыс істеу үшін тек тиісті аккумуляторларды қолданыңыз. Басқа аккумуляторларды пайдалану жарақаттарға әкелуі және өрт тудыруы мүмкін. ▶...
Page 167 • егер аралау төсемі матасатын араланған жерде ілініп қалса немесе сыналанса, онда мотор күші құрылғыны артқа оператор бағытында ұшырып шығарады; • егер араланған жерде аралау төсемі қисайса немесе дұрыс емес тексерілсе, онда араны артқы жиегінің тістері бөлшек бетіне соқтығуы мүмкін. Бұл аралау төсемінің аралау орнына шығуына және араның...
Page 168 ▶ Тік бұрышта орындалмайтын «батырма кесіктерде» тірек тақтасын бүйірлік жылжуға қарсы бекітіңіз. Жа жалжу ара полотносының қысылуына, сонымен кері соғуға алып келуі мүмкін. ▶ Алдын ала аралау төсемін қорғау қақпағымен жаппай тұрып араны верстакқа немесе еденге қоймаңыз. Қорғалмаған аралау төсемі шыққан кезде араны кесу бағытына қарсы қозғалтады және жолында...
Page 169 ▶ Құлап қалған құралдардан және/немесе керек-жарақтардан жарақат алу қаупі бар. Жұмысты бастау алдында монтаждалатын керек-жарақтың берік бекітілгенін тексеріңіз. ▶ Дайындамаға тек қосылған күйдегі қолмен басқарылатын циркулярлық араны бағыттаңыз. ▶ Тек қана EN 847-1 стандартына сәйкес келетін, Hilti компаниясы ұсынған ара төсемдерін қолданы- ңыз. Электр қауіпсіздігі...
Page 170 шынықтырылған жылдам кескіш болаттан (HSS болаты) жасалған ажарлағыш пен кескіш дискілер және ара төсемдері рұқсат етілмейді. Ағаш не ағашқа ұқсас материалдар, пластик, гипс-картон, гипс талшықты плиталар және тоқусыз материалдарды аралауға болмайды. Бұл өнім үшін тек B 22 сериялы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз. Hilti •...
Page 171 Жеткізілім жинағы Циркулярлық ара, ара төсемі, ішкі алты қырлы кілт, параллель тірек, жоңқаға арналған контейнер, пайдалану бойынша нұсқаулық Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб- сайттан табуға болады: www.hilti.group Жабдықтар Қыспа фланец, бекіткіш фланец, қыспа бұранда...
Page 172 шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз. Параллель тірек Параллель тіректің көмегімен дайындама бойымен дәл кесу, сондай-ақ бірдей кесектерге кесу мүмкін...
Page 173 EN 62841 стандарты бойынша шуыл туралы ақпарат және діріл мәні Осы нұсқауларда көрсетілген дыбыс қысымы мен діріл деңгейі стандартты өлшеу әдісімен өлшенген және оны басқа электр құралдарымен салыстыру үшін пайдалануға болады. Сонымен бірге, ол экспозицияны алдын ала бағалау үшін жарайды. Берілген...
Page 174 ▶ Құрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз. Биік жерде жұмыс істеу бойынша ұлттық нұсқамаларды орындаңыз. Бұл өнім үшін биіктен құлаудан қорғаныс ретінде тек Hilti компаниясы ұсынған #2261971 құрал ұстағыш арқанын қолданыңыз. ▶ Құрал ұстағыш...
Page 175 8. Шпиндель бекіткішін басып тұрыңыз. 9. Ішкі алты қырлы кілттің көмегімен қыспа бұранданы мықтап тартыңыз. 10. Ара төсемінің дұрыс орнатылғанын тексеріп шығыңыз. 11. Ішкі алты қырлы кілтті арнайы саңылауға енгізіңіз. Кесік тереңдігін орнату 1. Кесік тереңдігін реттеуге арналған қысқыш иінтіректі босатыңыз. 2.
Page 176 орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз. Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолда- ныңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек- жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group Қорғауыш қаптаманы тазалау...
Page 177 зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулық орын алған жағдайдағы көмек Кез келген ақау орын алған жағдайда, аккумулятордың күй индикаторына назар аударыңыз. LiIon аккумуляторының индикаторлары бөлімін қараңыз. Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп...
Page 178: Bg Оригинално Ръководство За Експлоатация
▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
Page 179 Да се съблюдава Ръководството за експлоатация Препоръки при употреба и друга полезна информация Боравене с рециклируеми материали Не изхвърляйте електроуреди и акумулатори в битовите отпадъци Hilti Литиево-йонен акумулатор Hilti Зарядно устройство 1.2.3 Символи във фигурите Във фигурите се използват следните символи: Тези...
Page 180 Производителят декларира на собствена отговорност, че описаният тук продукт отговаря на приложи- мото законодателство и действащите стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Техническата документация се съхранява тук: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Български 2276671 *2276671*...
Page 181 Безопасност Общи указания за безопасност при електроинструменти ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и технически характеристики, с които е снабден този електроинструмент. Пропуски при спазване на приведените по-долу инструкции могат да предизвикат електрически удар, пожар и/или тежки наранявания. Съхранявайте...
Page 182 ▶ Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Свободните дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи се...
Page 183 обхват. Неправилното зареждане или зареждането извън допустимия температурен обхват може да разруши акумулатора и да повиши опасността от възникване на пожар. Сервизиране ▶ Ремонтът на електроинструмента трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира безопасността на съхранението на...
Page 184 в детайла. Ако режещият диск е заклещен, той може да изскочи от детайла или да предизвика откат при повторно стартиране на циркуляра. ▶ За да намалите риска от възникване на откат от заклещен режещ диск, укрепвайте и подпирайте големи плочи. Големите плочи могат да се огънат под собствената си тежест. Плочите трябва...
Page 185 работа, проверете дали монтираната принадлежност е здраво закрепена. ▶ Придвижвайте ръчния циркуляр към детайла само във включено състояние. ▶ Използвайте само режещи дискове, препоръчани от Hilti, които отговарят на стандарта EN 847-1. Безопасност при работа с електроинструменти ▶ Преди началото на работния процас проверете работната зона за скрити електрически кабели, газо- и...
Page 186 видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен. Обърнете се към сервиз на Hilti или прочетете документа "Указания за безопасност и прилагане на Hilti литиево-йонни акумулатори".
Page 187 препоръчва за този продукт използването на посочените в таблицата акумулатори в края на настоящото Ръководство за експлоатация. • За тези акумулатори използвайте само зарядни устройства на Hilti от посочените типове серии в края на настоящото Ръководство за експлоатация. Обем на доставката...
Page 188 Индикатор за литиево-йонния акумулатор Hilti Nuron литиево-йонни акумулатори могат да показват състоянието на зареждане, известия за грешки и състоянието на акумулатора. 3.5.1 Индикатори за състояние на зареждане и известия за грешки ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване поради падащ акумулатор! ▶ При поставен акумулатор след натискане на бутона за деблокиране се уверете, че застопорявате...
Page 189 Ако свързаният продукт вече не може да бъде използван, акумулаторът е в края на своя екс- плоатационен живот и трябва да бъде сменен. Моля, обърнете се към сервиз на Hilti. Паралелна опора Чрез еднораменната паралелна опора е възможна направата на точни срезове успоредно на ръба на...
Page 190 За точна преценка на натоварването от трептения трябва да се вземат предвид и периодите, в които уредът е изключен или работи, но не е в реална експлоатация. Това може значително да намали натоварването от трептения през целия период на експлоатация. Определете...
Page 191 ▶ Преди всяка употреба проверявайте точката на закрепване на задържащото въже за инструменти за възможни повреди. Спазвайте националните разпоредби за работа на височина. За този продукт използвайте като защита срещу падане само Hilti задържащото въже за инструменти #2261971. ▶ Прикрепете задържащото въже за инструменти...
Page 192 11. Поставете ключа с вътрешен шестостен в предвидения за целта отвор. Настройка на дълбочина на рязане 1. Освободете затягащия лост за регулиране дълбочината на рязане. 2. Повдигнете продукта с ножично движение и настройте дълбочината на рязане. 3. Затегнете здраво затягащия лост за регулиране дълбочината на рязане. Монтаж...
Page 193 и проверете за изправното им функциониране. За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Почистване на защитното устройство...
Page 194 При всички смущения имайте предвид статус индикатора на акумулатора. Виж Раздел Индикатори на литиево-йонния акумулатор. При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Смущение Възможна причина...
Page 195: Ro Manual De Utilizare Original
▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 196 Respectaţi manualul de utilizare Indicaţii de folosire şi alte informaţii utile Lucrul cu materiale reutilizabile Nu aruncaţi aparatele electrice şi acumulatorii în containerele de gunoi menajer Hilti Acumulator LiIon Hilti Redresor 1.2.3 Simboluri în imagini Următoarele simboluri sunt utilizate în imagini: Acest numere fac trimitere la figura respectivă...
Page 197 1.3.2 Simboluri suplimentare la produsele cu alimentare de la acumulatori Pe produs sunt utilizate următoarele simboluri: Seria de tip a acumulatorului Li-Ion Hilti utilizat. Rugăm aveţi în vedere datele din capitolul Utiliza- rea conformă cu destinaţia. Acumulator Li-Ion Nu folosiţi niciodată acumulatorul ca unealtă percutoare.
Page 198 Securitatea în locul de muncă ▶ Menţineţi curăţenia şi un iluminat bun în zona de lucru. Dezordinea sau iluminatul insuficient în zona de lucru pot constitui surse de accidente. ▶ Nu lucraţi cu scula electrică în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile.
Page 199 ▶ Scoateţi fişa din priză şi/ sau înlăturaţi acumulatorul dacă este detaşabil, înainte de executarea unor reglaje la aparat, înlocuirea accesoriilor sau depozitarea aparatului. Această măsură de precauţie reduce riscul unei porniri involuntare a sculei electrice. ▶ Păstraţi sculele electrice în locuri inaccesibile copiilor, atunci când nu le utilizaţi. Nu permiteţi folosirea aparatului de către persoane care nu sunt familiarizate cu acesta sau care nu au citit instrucţiunile de faţă.
Page 200 ▶ Nu ţineţi niciodată în mână sau deasupra piciorului piesa care urmează a fi tăiată. Asiguraţi piesa de lucru într-un dispozitiv stabil. Este important ca piesa care se prelucrează să fie bine fixată, pentru a minimiza pericolul de contact cu corpul, înţepenirea pânzei de ferăstrău sau pierderea controlului. ▶...
Page 201 nu lucrează impecabil. Piesele deteriorate, depunerile aderente sau acumulările de material aşchiat cauzează întârziere în funcţionarea capotei inferioare de protecţie. ▶ Deschideţi cu mâna capota inferioară de protecţie numai în cazul operaţiilor speciale de tăiere, cum ar fi „tăierile îngropate şi în unghi“. Deschideţi capota inferioară de protecţie cu pârghia de retractare şi eliberaţi-o, imediat ce pânza de ferăstrău pătrunde în piesa care se prelucrează.
Page 202 începerea lucrului dacă accesoriul montat este fixat în siguranţă. ▶ Apropiaţi ferăstrăul circular manual numai în stare conectată de piesa care se prelucrează. ▶ Utilizaţi exclusiv pânzele de ferăstrău recomandate de Hilti, care corespund normei EN 847-1. Securitatea electrică ▶ Înainte de începerea lucrului, verificaţi dacă în zona de lucru există ascunşi conductori electrici sau ţevi de gaz şi de apă, de ex.
Page 203 Lăsaţi acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ţinut în mână după o oră, atunci el este defect. Adresaţi-vă centrului de service Hilti sau citiţi documentul "Indicaţii referitoare la securitate şi utilizare pentru acumulatorii Li-Ion marca Hilti".
Page 204 şi materialelor compozite. Utilizaţi pentru acest produs numai acumulatori Li-Ion Hilti Nuron din seria de tip B 22. Hilti recomandă • pentru acest produs utilizarea acumulatorilor indicaţi în tabelul de la finalul acestui manual de utilizare.
Page 205 şi trebuie să fie înlocuit. Vă rugăm să vă adresaţi centrului de service Hilti. Opritor paralel Cu opritorul paralel cu un braţ sunt posibile tăieturi de-a lungul unei muchii a piesei, respectiv tăierea de bare la aceeaşi mărime.
Page 206 Datele privind zgomotul şi valorile vibraţiilor conform EN 62841 Valorile presiunii acustice şi ale vibraţiilor indicate în aceste instrucţiuni au fost măsurate corespunzător unui procedeu standardizat de măsură şi pot fi utilizate pentru compararea reciprocă a sculelor electrice. Ele sunt adecvate şi pentru o apreciere provizorie a valorilor de expunere.
Page 207 Pericol de accidentare Prin căderea accesoriului de lucru şi/ sau altor accesorii! ▶ Utilizaţi numai firul de susţinere a accesoriului de lucru Hilti recomandat pentru produsul dumneavoastră. ▶ Înainte de fiecare utilizare, verificaţi dacă la punctul de fixare al firului de susţinere a accesoriului de lucru există...
Page 208 7. Aşezaţi cheia imbus pe şurubul de strângere pentru pânza de ferăstrău. 8. Apăsaţi şi ţineţi apăsată piedica de blocare a arborelui principal. 9. Strângeţi ferm şurubul de tensionare cu cheia imbus. 10. Verificaţi aşezarea corectă a pânzei de ferăstrău. 11.
Page 209 Pentru o exploatare sigură utilizaţi numai piese de schimb şi materiale consumabile originale. Piese de schimb, materiale consumabile şi accesorii avizate de Hilti pentru produs găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group Curăţarea dispozitivului de protecţie 1.
Page 210 În cazul oricăror avarii, acordaţi atenţie indicatorului de stare al acumulatorului. Vezi capitolul Indicaţiile acumulatorului Li-Ion. În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Avarie Cauza posibilă...
Page 211: Tr Orijinal Kullanım Kılavuzu
Produsele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia înapoi maşina dumneavoastră vechi pentru valorificare. Solicitaţi informaţii de la centrul pentru clienţi Hilti sau de la consilierul dumneavoastră...
Page 212 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
Page 213 1.3.2 Akü işletimli ürünlerdeki ek semboller Üründe aşağıdaki semboller kullanılmıştır: Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Lityum İyon akü Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kullanmayınız.
Page 214 İş yeri güvenliği ▶ Çalışma alanınızı temiz ve aydınlık tutunuz. Düzensiz veya aydınlatma olmayan çalışma alanları kazalara yol açabilir. ▶ Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yerlerde elektrikli el aleti ile çalışmayınız. Elektrikli el aletleri, toz veya buharı yakabilecek kıvılcım oluşturur. ▶...
Page 215 fonksiyonlarının kısıtlanma durumlarını kontrol ediniz. Hasarlı parçaları aleti kullanmadan önce tamir ettiriniz. Birçok kazanın nedeni bakımı kötü yapılan elektrikli el aletleridir. ▶ Kesme aletlerini keskin ve temiz tutun. Özenle bakımı yapılmış keskin bıçak kenarı olan kesme aletleri daha az sıkışır ve kullanımı daha rahattır. ▶...
Page 216 Geri tepme - Nedenleri ve ilgili güvenlik uyarıları • Geri tepme; takılan, sıkışan ya da yanlış hizalanmış bir testere bıçağının testereyi kontrolsüz şekilde kaldırmasına ve kullanıcı yönünde iş parçasından dışarı doğru hareket etmesine neden olan ani bir reaksiyondur; • Testere bıçağı kapanan testere aralığında takılırsa ya da sıkışırsa, bloke olur ve motor gücü, testereyi kullanıcı...
Page 217 artıklar ve talaş parçacıklarının yoğunluğu alt koruma başlığının gecikmeli bir şekilde çalışmasına neden olur. ▶ Dik açıda uygulanmayan "Daldırmalı kesimde" testerenin ana plakasını yanal kaymaya karşı emniyete alınız. Yana kayma, testere bıçağının sıkışmasına ve bununla birlikte geri tepmeye neden olabilir. ▶...
Page 218 ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.
Page 219 • Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Hilti bu ürün için bu kullanım kılavuzunun sonunda bulunan tabloda belirtilmiş olan akülerin kullanılmasını tavsiye eder. •...
Page 220 çok sıcak, çok soğuk veya başka bir hata mevcut. Ürünü ve aküyü önerilen çalışma sıcaklığına getiri- niz ve kullanırken ürünü aşırı yüke maruz bırakmayı- nız. Mesaj devam ediyorsa Hilti servisiyle irtibat kuru- nuz. Bir (1) LED sarı yanıyor Lityum İyon akü ve bağlantılı ürün uyumlu değildir.
Page 221 Teknik veriler Ürün özellikleri Nominal gerilim 21,6 V EPTA-Procedure 01 uyarınca 3,0 kg aküsüz ağırlık Testere bıçağı çapı 160 mm … 165 mm Çelik bıçak kalınlığı 1,2 mm Kesme genişliği 1,6 mm Testere bıçağını bağlama deliği 20 mm Ölçüm rölanti devir sayısı 3.500 dev/dak Maksimum kesme derinliği 57 mm...
Page 222 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti alet kordonunu #2261971 kullanınız. ▶ Aletin kordonunu resimde gösterildiği gibi ilmekle ürüne takınız.
Page 223 1. İş mili kilidine bastırınız ve tutunuz. 2. Sıkma cıvatasını allen anahtarı ile gevşetiniz. 3. Sıkma cıvatasını ve sıkma flanşını çıkartınız. 4. Alt koruma başlığını açınız ve testere bıçağını çıkarınız. Bağlama flanşı gerekirse temizlemek için çıkarılabilir. Testere bıçağının takılması Bağlanacak testere bıçağının teknik gereklilikleri karşıladığından ve iyice bilenmiş olduğundan emin olunuz.
Page 224 (örn. suya daldırma veya yağmurda bırakma). Bir akü ıslandıysa, bu aküye hasarlı akü muamelesi yapınız. Yanmayan bir kabın içinde izole ediniz ve Hilti servisiyle irtibat kurunuz. • Aküyü yabancı yağ ve gresten uzak tutunuz. Gereksiz toz veya kirin aküde birikmesini önleyiniz. Aküyü...
Page 225 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunları sorunsuz fonksiyon bakımından kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve sarf malzemeleri kullanınız. Hilti tarafından onay- lanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group...
Page 226 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 227: ﻴ ﻟ‬ ‫ﺩ
‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Page 228 ‫ﺣ ﺍ‬ ‫. ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 229 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 230 ‫ﻊ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺟ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﻧ‬ ‫ﺯ ﺍ‬ ‫ﻮ‬ ‫ﺗ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﻆ‬ ‫ﻓ‬ ‫ﺎ ﺣ‬ ‫ﻭ‬ ‫ﻥ‬ ‫ﺎ ﻣ‬ ‫ﺄ ﺑ‬ ‫ﺎ ﻔ‬ ‫ﻗ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﺗ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺹ‬ ‫ﺮ‬...
Page 231 ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﻄ‬ ‫ﻗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺭ ﺎ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻗ‬ ‫ﻻ ﺍ‬ ‫ﻭ‬ ‫ﻂ‬ ‫ﻘ‬ ‫ﻓ‬ ‫ﻦ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﻤ‬ ‫ﺘ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻴ‬ ‫ﻴ ﻨ‬ ‫ﻓ‬...
Page 232 ‫. ﺓ‬ ‫ﺭ ﺮ‬ ‫ﻀ‬ ‫ﺘ‬ ‫ﻣ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻠ ﺛ‬ ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻣ‬ ‫ﺕ‬ ‫ﺍ ﺮ‬ ‫ﻔ‬ ‫ﺷ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻞ‬ ‫ﻜ‬ ‫ﺸ‬ ‫ﺑ‬ ‫ﺔ ﻳ‬ ‫ﺫ‬ ‫ﺎ...
Page 233 EN 847-1 ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻖ‬ ‫ﺑ ﺎ‬ ‫ﻄ‬ ‫ﺗ‬ ‫ﻲ‬ ‫ﺘ ﻟ‬ ، ‫ﺍ‬ Hilti ‫ﺔ‬ ‫ﻄ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻮ ﺑ‬ ‫ﺎ ﻬ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺮ ﻴ‬ ‫ﺷ‬ ‫ﺎ‬...
Page 234 ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ Hilti Hilti " . ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬...
Page 235 ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﺎ ﻤ‬ ‫ﻌ ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 236 ‫ﺕ‬ ‫ﺎ ﻏ‬ ‫ﻼ‬ ‫ﺑ ﻭ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﺽ‬ ‫ﺮ ﻋ‬ Hilti Nuron ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 237 ‫ﻱ‬ ‫ﺯ ﺍ‬ ‫ﻮ‬ ‫ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﺼ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻜ‬ ‫ﻤ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﻛ‬ ، ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻌ‬ ‫ﻄ‬ ‫ﻗ‬ ‫ﺔ‬ ‫ﻓ‬ ‫ﺎ ﺣ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﻄ‬ ‫ﺑ‬ ‫ﺔ‬ ‫ﻘ‬ ‫ﻴ...
Page 238 ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬...
Page 239 ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺓ ﺎ‬ ‫ﻋ ﺍ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺹ‬ ‫ﺮ‬ ‫ﺣ ﺍ‬ Hilti ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ ﺰ‬ ‫ﺤ ﺑ‬...
Page 240 ‫ﻦ‬ ‫ﻴ‬ ‫ﻜ ﺒ‬ ‫ﺸ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺭ‬ ‫ﺮ ﺣ‬ ‫ﻲ‬ ‫ﻠ‬ ‫ﻴ ﻟ‬ ‫ﺪ‬ ‫ﻟ ﺍ‬ ‫ﻯ‬ ‫ﺮ‬ ‫ﺠ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺊ‬ ‫ﻳ‬ ‫ﺎ ﻬ‬ ‫ﻣ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﻖ‬ ‫ﺤ‬ ‫ﻠ ﻤ‬ ‫ﻛ‬ ‫ﻲ‬ ‫ﻠ...
Page 241 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 242 ‫ﺍ ﻭ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺨ‬...
Page 243 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 244: Ja オリジナル取扱説明書
1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。日本語 2276671 *2276671*...
Page 245 バッテリーは落下させないでください。ぶつけたり、あるいはその他の理由で損傷しているバッテリーは使用しないでください。 1.3.3 義務表示製品には以下の義務表示が使用されています：保護メガネを着用してください製品情報製品はプロ仕様で製作されており、その使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データサーキュラーソー SC 5ML-22 製品世代：製造番号：適合宣言製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2276671 日本語 *2276671*...
Page 246 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体のコントロールを失ってしまう恐れがあります。電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更しないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてください。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶...
Page 247 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には電源プラグをコンセントから抜き、および／または脱着式のバッテリーを取り外してください。この安全処置により、電動工具の意図しない始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。電動工具に関する知識のない方、本説明書をお読みでない方による本体のご使用は避けてください。未経験者による電動工具の使用は危険です。 ▶ 電動工具とアクセサリーは慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、電動工具の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。電動工具をご使用になる前に、損傷部分の修理を依頼してください。事故の多くは保守管理の不十分な電動工具の使用が原因となっています。 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載されている指示に従って使用してください。その際は、作業環境および用途についてもご注意ください。指定された用途以外に電動工具を使用すると危険な状況をまねく恐れがあります。 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの付着がないようにしてください。グリップやグリップ面が滑りやすい状態になっていると、予期していない状況が発生した際に電動工具を安全に使用／制御できません。バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を...
Page 248 ▶ 縦切断の際には必ずストッパーまたはストレートエッジガイドを使用してください。これにより切断精度を高め、ソーブレードが噛む可能性を低減することができます。 ▶ 常に適切な取り付け穴（星形または丸形など）の付いた正しいサイズのソーブレードを使用してください。ソーの取り付け部に合っていないソーブレードを使用すると、回転が不安定になったり、制御不能になったりする恐れがあります。 ▶ ソーブレードワッシャー／スクリューが損傷していたり、適切でない場合、決してこれらを使用しないでください。ソーブレードワッシャー／スクリューは、最適な出力と作動安全性を確保するためにご使用のソー専用に製造されたものです。反動 - 原因とそれに対する安全上の注意 • 反動は、ソーブレードが引っかかったり噛んだりしたときや、ソーブレードが正しく設置されていないときに起こる突然の反応動作で、制御不能になったソーが作業材料から浮き上がって作業者に向かって跳ね返ることがあります。 • ソーブレードが閉じたカットギャップで引っかかったり噛んだりすると、ソーブレードがブロックされ、モーター力でソーが作業者の方向に跳ね返ります。 • ソーブレードが切断時にずれたり正しく配置されていないと、後部のソーブレードエッジの歯が作業材料の表面に引っかかり、ソーブレードがカットギャップから外れて作業者の方に跳ね返ることがあります。ソーの取り扱いが正しくないと、反動が生じます。反動は、以下に示すような適切な予防措置を取ることで防止することができます。 ▶ ソーは両手でしっかりと支え、反力を受け止めることができるように腕を構えます。ソーブレードは必ず側部をつかみ、決してソーブレードが身体のすぐ前にくることのないようにしてください。反動がある場合、サーキュラーソーは後方に跳ね返ることがありますが、適切な予防措置を講じていれば反力を抑えることができます。 ▶ ソーブレードが噛んだ場合あるいは作業を中断する場合は、ソーをオフにしてソーブレードが停止するまでソーを静かに作業材料内に保持してください。ソーブレードが動いている間は、ソーを作業材料から離したり後方へ引いたりしないでください、そうしないと反動が発生する危険があります。ソーブレードが噛んでしまったことの原因を確認し、それを取り除いてください。 ▶ 作業材料に挿入されているソーを再び作動させる場合は、ソーブレードをカットギャップの中央に配置し、歯が作業材料に引っかかっていないかチェックします。ソーブレードが噛んでいると、切断を再開したときにソーブレードが作業材料から飛び出たり、反動が発生する可能性があります。...
Page 249 た場合、保護カバーが変形する可能性があります。保護カバーが自由に動き、すべての切り込み角度と切り込み深さでソーブレードや他の部分と接触しないことを確認してください。 ▶ 保護カバー用スプリングの状態と正しく作動するかどうかを点検してください。保護カバーとスプリングが正常に作動しない場合は、ご使用前にソーの整備を依頼してください。損傷した部品、固着した付着物、切り屑の堆積は下部保護カバーの作動を鈍らせます。 ▶ 直角ではない「プランジカット」を行う場合は、ソーのベースプレートが側方にずれないようにしてください。側方にずれると、ソーブレードが噛んで反動が生じる危険があります。 ▶ ワークベンチまたは床にソーを置く場合は、必ず保護カバーでソーブレードを保護してください。保護されていないソーブレードが遅延作動すると、ソーが切断方向と反対に動いてその方向にある物体を切断します。この場合、ソーの遅延作動時間に注意してください。その他の安全上の注意作業者に関する安全 ▶ 本製品あるいはアクセサリーには、決して加工や改造を加えないでください。 ▶ 本電動工具は必ず付属の安全装置と共に使用してください。 ▶ 本電動工具を集じん装置なしで使用する場合、粉じんが発生する作業では必ず防じんマスクを着用してください。 ▶ 本電動工具は、常に両手でグリップを掴んでしっかりと保持してください。 ▶ 耳栓を着用してください。騒音により、聴覚に悪影響が出る恐れがあります。 ▶ 休憩を取って緊張をほぐし、指を動かして血行を良くするように心がけてください。 ▶ 本電動工具は、体の弱い人が指示を受けずに使用するには向いていません。 ▶ 本電動工具は、作業場に運んで作業位置にセットしてからスイッチを入れるようにしてください。 ▶ 本電動工具に問題が発生した場合、先端工具またはアクセサリーを交換する場合、および本電動工具を保管／搬送する際は、バッテリーを取り外してください。 ▶ 本電動工具を使用して頭より高い位置で作業しないでください。 ▶ ソーブレードを横に押し付けて本電動工具を制動しないでください。 ▶ バッテリーを取り付ける前に、ソーがオフになっていること、およびスイッチオンロックが作動していることを確認してください。このようにして、電動工具の意図しない始動による負傷を防止してくださ...
Page 250 ▶ 作業開始前に、作業場で発生する粉じんの危険有害度を調査してください。公的に承認された保護等級および地域の粉じんに関する規定を満たした工業用集じん機を使用してください。 ▶ 各国の労働安全衛生法に従ってください。 ▶ クランプあるいはその他の適切な方法により、作業材料を固定して安定した位置に保持してください。作業材料を手あるいは身体で保持することは不安定で、コントロールを失う危険があります。第三者に依頼して作業材料を作業位置に保持することはしないでください。 ▶ ランプ（LED）を直接のぞき込んだり、LED で他の人の顔を照射したりしないでください。 ▶ 落下する先端工具および／またはアクセサリーによる負傷の危険。作業を開始する前に、取り付けたアクセサリーが確実に固定されていることを確認してください。 ▶ ハンドサーキュラーソーは、必ずスイッチをオンにした状態で作業材料に対して動かすようにしてください。 ▶ 必ず EN 847-1 規格に準拠したHilti の推奨するソーブレードを使用してください。電気に関する安全注意事項 ▶ 作業を開始する前に、作業場に埋設された電線、ガス管や水道管がないかを探査機などで調査してください。例えば、作業中に誤って先端工具が電線に触れると、電動工具の金属部分とケーブルが通電する可能性があります。これにより、感電の危険が高まります。バッテリーの慎重な取扱いおよび使用 ▶ Li-Ion バッテリーの安全な取扱いと使用のために、以下の安全上の注意を遵守してください。これを守らないと、皮膚の炎症、重篤な腐食負傷、化学火傷、火災および／あるいは爆発の原因となることがあります。 ▶ バッテリーは、必ず技術的に問題のない状態で使用してください。 ▶ 損傷を防止して健康にとってきわめて危険なバッテリー液の漏出を防ぐため、バッテリーは慎重に取り扱ってください！...
Page 251 切り込み深さ設定用リリースレバーサポートフランジテンションフランジテンションボルト正しい使用本書で説明している製品は充電式サーキュラーソーです。金属あるいは金属製の作業材料の切断作業専用の工具です。必ず製品仕様の記載事項（直径、全負荷回転数、厚さ、材質など）に対応した、本製品用に許可されたソーブレードを使用してください。高合金高速度鋼（HSS スチール）製の研磨およびカッティングディスク、ならびにソーブレードは許可されていません。木材あるいは木製の作業材料、プラスチック、石膏、ファイバーボードおよび複合材の切断に使用してはなりません。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。Hilti は、本製品に対してこの取扱説明書の巻末の表に記載されているバッテリーを使用されることをお勧めします。 • これらのバッテリーには、必ずこの取扱説明書の巻末に記載されているシリーズのHilti の充電器を使用してください。本体標準セット構成品サーキュラーソー、ソーブレード、アレンレンチ、平行ストッパー、切り屑容器、取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。アクセサリーテンションフランジ、サポートフランジ、テンションボルト Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することが...
Page 252 充電状態：50 %...26 % 1 個の LED（1）が常時緑色で点灯充電状態：25 %...10 % 1 個の LED（1）がゆっくり緑色で点滅充電状態：< 10 % 1 個の LED（1）が高速で緑色で点滅 Li-Ion バッテリーは完全に放電しています。バッテリーを充電してください。バッテリーの充電の後にも LED が高速で点滅する場合は、Hilti サービスセンターにご連絡ください。 1 個の LED（1）が高速で黄色で点滅 Li-Ion バッテリーまたは接続されている製品が過負荷、過熱、低温の状態にあるか、あるいはその他の不具合が発生しています。製品とバッテリーを推奨動作温度にし、使用時に製品が過負荷にならないようにしてください。メッセージが引き続き出力される場合は、Hilti サービスセンターにご連絡ください。 1 個の LED（1）が黄色で点灯...
Page 253 製品仕様製品特性定格電圧 21.6 V EPTA-Procedure 01 に準拠した 3.0 kg 重量（バッテリーなし）ソーブレード直径 160 mm … 165 mm メインブレード厚 1.2 mm 切り込み幅 1.6 mm ソーブレードの取り付け穴 20 mm 定格無負荷回転数 3,500/min 最大切り込み深さ 57 mm 保管温度 −20 ℃ … 70 ℃ 作動時の周囲温度 −17 ℃ … 60 ℃ バッテリー...
Page 254 ▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してください。 ▶ バッテリーが正しくロックされていることを常に確認してください。 1. はじめてお使いになる前にバッテリーをフル充電してください。 2. ロックの音が聞こえるまでバッテリーを製品へとスライドさせます。 3. バッテリーがしっかりと装着されていることを確認してください。バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。転倒防止装置警告負傷の危険る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。ご使用の国において適用される高所での作業に関する規則に注意してください。本製品の落下防止には、必ずHilti の工具保持ロープ#2261971 を使用してください。 ▶ 工具保持ロープは、図に示したように本製品のラグに固定してください。しっかりと固定されていることを確認してください。 ▶ 支持構造物にスナップフックを固定します。スナップフックがしっかりと固定されていることを確認してください。 Hilti 工具保持ロープの取扱説明書の記載に注意してください。...
Page 255 ソーブレードを取り外す警告ソーブレード、テンションボルトおよびテンションフランジでの火傷および切断の危険火傷および切創事故の原因となることがあります。 ▶ 先端工具の交換時には、保護手袋を着用してください。 1. スピンドルロックを押し続けます。 2. アレンレンチを使用してテンションボルトを緩めます。 3. テンションボルトとテンションフランジを取り外します。 4. 下側の保護カバーを開いて、ソーブレードを取り外します。必要に応じて清掃のためにサポートフランジを取り外すことができます。ソーブレードを取り付ける取り付けるソーブレードが技術的な要求を満たし、よく切れることを確認してください。鋭いソーブレードは正常な切断の前提条件です。 1. サポートフランジとテンションフランジを清掃します。 2. サポートフランジを正しい方向で駆動スピンドルに取り付けます。 3. 下側の保護カバーを開きます。 4. 新しいソーブレードを取り付けます。ソーブレードおよび製品に表示されている回転方向矢印に注意してください。両方の矢印が一致していなければなりません。 5. 外側のテンションフランジを正しい方向に取り付けます。 6. テンションボルトをねじ込みます。 7. ソーブレードのテンションボルトにアレンレンチを取り付けます。 8. スピンドルロックを押し続けます。 9. テンションボルトをアレンレンチで締め付けます。 10. ソーブレードが正しい位置にあるか点検してください。 11.
Page 256 ▶ ソーブレードは作業材料と接触していません。 4. 製品をオンにします。 → 頁 250 5. ソーは適切な作業速度で、ポインターに沿って作業材料に全体にわたってガイドします。手入れと保守警告バッテリーを装着した状態における負傷の危険！ ▶ 手入れや保守作業の前に必ずバッテリーを取り外してください！製品の手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に曝さないでください（例：水中に沈める、あるいは雨中に放置する）。水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃性の容器に隔離し、Hilti サービスセンターにご連絡ください。日本語 2276671 *2276671*...
Page 257 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group 安全機構の清掃 1. ソーブレードを取り外します。 → 頁 249 2. 安全機構を乾いたブラシを使用して注意深く掃除してください。 3. 安全機構内部の塵埃の堆積や切り屑は適切な工具を使用して除去してください。 4. ソーブレードを取り付けます。 → 頁 249 集じんチャンネルの清掃 1. ソーブレードを取り外します。 → 頁 249 2. 切り屑ダクトをブラシで清掃します。 3. ソーブレードを取り付けます。 → 頁 249 手入れと保守を行った後の点検...
Page 258 ます。バッテリーが「カチッ」と音バッテリーのロックノッチが汚れ ▶ ロックノッチを清掃してバッテがするまでロックされない。ている。リーを改めてロックしてください。製品が異常に振動する。ソーブレードの取り付けが正しく ▶ ソーブレードを取り外し、改めない。て取り付けてください。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！日本語 2276671 *2276671*...
Page 259: Ko 오리지널 사용 설명서
사용 설명서에 사용된 기호 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 2276671 한국어 *2276671*...
Page 260 1.3.2 배터리 구동식 제품에 사용되는 추가 기호 다음과 같은 기호가 제품에 사용됩니다. 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 리튬이온 배터리 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십...
Page 261 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 262 ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위 에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동 부 위에 말려 들어갈 수 있습니다. ▶ 먼지 제거장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작 동되는지를...
Page 263 ▶ 절단하려는 공작물을 절대로 손에 들고 있거나 다리 위에 고정하지 마십시오. 공작물을 고정된 마운트에 안전하게 두십시오. 톱날이 몸에 닿거나 또는 톱날이 걸려서 통제력을 잃는 것을 방지하려면 공작물을 제 대로 고정하는 것이 중요합니다. ▶ 작업 수행 시, 기기 비트가 보이지 않는 전기 케이블에 닿을 수 있으므로, 전동공구의 절연 손잡이 면만 잡 으십시오.
Page 264 ▶ 직각으로 진행되지 않은 "플런징 절단" 작업 시 톱의 베이스 플레이트가 측면으로 밀리지 않도록 하십시 오. 측면으로 밀리면 톱날이 끼어서 반동을 일으킬 수 있습니다. ▶ 톱을 작업대나 바닥에 놓기 전에 하부 안전반이 톱날을 덮고 있는지 항상 확인하십시오. 보호 장치 없이 톱 날이...
Page 265 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 266 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
Page 266 오. 연삭 및 컷팅 디스크와 고합급 고속도강(HSS 강) 소재의 톱날은 허용되지 않습니다. 목재 및 목재와 유사 한 재료, 플라스틱, 석고보드, 석고 패널 그리고 합성소재는 톱질해서 안됩니다. • 본 제품에는 모델시리즈 B 22의 Hilti Nuron 리튬이온 배터리만 사용하십시오. Hilti는 본 제품에 사용 설명 서 끝부분 표에 제시된 배터리를 사용할 것을 권장합니다. •...
Page 267 제품 및 배터리를 권장하는 작동 온도 상태로 유지하 고, 제품을 사용하지 않을 경우 제품에 과부하가 걸 리지 않도록 하십시오. 해당 메시지가 계속 존재하는 경우, Hilti 서비스 센 터에 문의해 주십시오. 1개 LED가 황색으로 점등됩니다 리튬이온 배터리 및 배터리가 연결된 제품과 호환되...
Page 268 기술자료 제품 특성 정격 전압 21.6V EPTA-Procedure 01에 따른 중 3.0kg 량(배터리 미포함) 톱날 직경 160mm … 165mm 날 두께 1.2mm 절단폭 1.6mm 톱날마운팅 구멍 20mm 무부하 회전속도 3,500/min 최대 절단 깊이 57mm 보관 온도 −20 ℃ … 70 ℃ 작동...
Page 269 ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 본 제품에 맞는 추락 방지장치로 Hilti 공구 고정끈 #2261971만 사용하십시오. ▶ 그림에 제시된 바와 같이 공구 고정끈을 고리와 함께 제품에 고정시키십시오. 확실하게 고정되었는지 점검...
Page 270 2. 알렌키를 이용하여 클램핑 볼트를 푸십시오. 3. 클램핑 볼트 및 고정 플랜지를 제거하십시오. 4. 하부 안전반을 열어 톱날을 제거하십시오. 필요한 경우 세척을 위해 마운팅 플랜지를 빼낼 수 있습니다. 톱날 장착 고정할 톱날이 기술적인 요구사항에 부합하고 상태가 양호한지 확인하십시오. 날카로운 톱날은 이상적 인...
Page 271 실리콘이 함유된 보호제를 사용하지 마십시오. 유지보수 • 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검 하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. 2276671 한국어 *2276671*...
Page 272 ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 장애 발생 시 항상 배터리 상태 표시기를 확인하십시오. 리튬이온 배터리 표시 단원을 참조하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 한국어...
Page 273: Zh 原始操作說明
▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오.
Page 274 危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號本操作說明中採用以下符號：請遵照操作說明使用操作說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。這些特色是為了讓您在操作本產品時可以注意某些重點。產品專屬符號 1.3.1 符號產品上會採用下列符號：無負載下額定轉速直流電（DC）旋轉方向箭頭...
Page 275 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊圓鋸 SC 5ML-22 產品代別：機具序號：符合聲明基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 2276671 繁體中文...
Page 276 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。...
Page 277 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍外充電均可能造成電池損壞並提高起火的風險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。所有電鋸的安全說明切鋸過程危險：請保持雙手遠離切割區和鋸片。請用您的另一隻手握住輔助把手或馬達機殼。若以雙手握著電 ▶ 鋸，便不會被鋸片割傷。 ▶ 請勿將手伸到工件底下。若將手放在工件底下，則當鋸片突出工件下方時防護措施無法發揮作用。 ▶ 配合工件厚度，調整切割深度。工件底下保持不超過一個完整刀片鋸齒的距離。 ▶ 請勿將工件物件放在手上或腿上進行切割。使用結實的固定座固定工件。重要的是將工件適當地固定，以儘量降低身體接觸、鋸片卡住或失去控制的風險。 ▶ 在執行配件工具可能會接觸到隱藏線路之工作時，務必以握住絕緣握把的方式手持機具。接觸帶電的電線也會使電子機具的金屬部件帶電並導致觸電。 ▶ 在縱向切割時，請一律使用擋塊或直邊引導件。這可更準確的切割並減少鋸片被夾住的情況。 ▶ 請一律使用正確的鋸片尺寸和合適的軸孔（例如星形或圓形）。無法搭配電鋸硬體的刀片，會導致刀片偏移而失去控制。 ▶ 請勿使用損壞或錯誤的鋸片墊圈或螺栓。特別為電鋸設計的刀片墊圈和螺栓，可達到最佳效能並確保操作安全。反作用力 - 原因與適用的安全說明 • 反作用力是由於鋸片鉤住、卡住或未對準而引起的突然反應，導致電鋸不受控制而抬起，並從工件往操作...
Page 278 ▶ 配件的額定轉速，至少必須與標示在機具上的最大速率相同。配件的運轉速率如果比其標示的額定速率還快，可能會造成解體與飛散。 ▶ 請勿在灰塵嚴重污染的環境中工作。 ▶ 研磨、切割和鑽孔時產生的粉塵可能含有危險的化學物質。例如：鉛或以鉛為基底的顏料；磚塊、混凝土和其他建材產品、天然石材和其他含矽酸鹽的產品；橡木、山毛櫸等特定木材以及化學處理的木材；石棉或含有石棉的物質。根據操作員工作時接觸的物質危險等級來決定操作員和其他人員暴露在該環境的程度。採取必要的措施，以將暴露相關條件維持在安全等級上，例如：使用吸塵系統或配戴合適的防護面罩。降低在該環境下的暴露程度的一般措施包括： ▶ 工作區域保持良好通風 ▶ 避免長時間接觸粉塵 ▶ 清除臉部和身體上的粉塵 ▶ 穿著防護衣，用水和肥皂清洗裸露在外的身體部位 ▶ 請一律配戴符合本應用需求的呼吸保護器。 ▶ 在開始作業前，請先針對作業時所產生粉塵之危險等級進行檢查。使用符合當地粉塵防治條例，且經法定認可為保護等級之工業用吸塵器。 ▶ 遵守國家健康與安全要求。 ▶ 請使用夾具或其他實作方式將工件固定並支撐在穩定的平台上。只有手或身體抵住的方式固定工作將造成不穩定，進而失去控制。勿讓其他人將工件固定位置。 ▶ 請勿直視機具的光源（LED），並且勿將光束瞄準其他人的臉部。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認安裝的附件已確實固定。 ▶ 待手持型圓鋸啟動後才可讓鋸片與工件接觸。 ▶ 僅可使用Hilti建議符合EN 847-1標準的鋸片。繁體中文 2276671 *2276671*...
Page 279 傷、起火和/或爆炸。 ▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。 ▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。 ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。請遵守適用於運輸、存放和使用鋰離子電池的專用指令。 → 頁次 280 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。 2276671 繁體中文 *2276671*...
Page 280 鋸柵 £ 切割線指示燈 LED / 檢視窗 ¡ 防護套主軸鎖定開關鋸柵夾六角扳手切割深度調校的夾緊機桿安裝凸緣夾緊凸緣固定螺栓用途此處所述產品為充電式圓鋸。其設計用於切割金屬與類金屬材質。僅可使用此產品專屬認可、且符合技術規格資料的鋸片（如直徑、轉速、厚度、材料等）不許使用磨削及切割碟片，以及由高合金高速鋼（HSS鋼）製成的鋸片。不可使用鋸片切割木質或類木質基材、塑膠、石膏板、石膏纖維板及合成基材。 • 本產品限使用B 22Hilti Nuron系列鋰電池。Hilti建議本產品使用本操作說明結尾處表格中所列的電池。 • 僅可使用本操作說明結尾處所列的Hilti系列電池充電器為電池充電。配備及數量圓鋸、鋸片、六角扳手、鋸柵、碎屑收集裝置、操作說明關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store 配件夾緊凸緣、固定凸緣、固定螺栓鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。繁體中文 2276671 *2276671*...
Page 281 只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。狀態意義四個（4）LED持續亮綠燈充電狀態：100 %至71 % 三個（3）LED持續亮綠燈。充電狀態：70 %至51 % 兩個（2）LED持續亮綠燈。充電狀態：50 %至26 % 一個（1）LED持續亮綠燈。充電狀態：25 %至10 % 一個（1）LED緩慢閃綠燈。充電狀態：< 10 % 一個（1）LED快速閃綠燈。鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍，請洽詢Hilti維修中心。一個（1）LED快速閃黃燈。鋰電池或與之連接的產品過載、溫度太高、溫度太低或有其他故障情形。請讓產品和電池維持在建議的操作溫度，並在使用時不要使產品過載。若訊息持續存在，請洽詢Hilti維修中心。一個（1）LED亮黃燈鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。一個（1）LED快速閃紅燈鋰電池已鎖定，無法繼續使用。請聯絡Hilti維修中心。 3.5.2 顯示電池狀態...
Page 282 鋸片軸尺寸 20 mm 無負載下的額定速率 3,500 rpm 最大切割深度 57 mm 貯放溫度 −20 ℃ … 70 ℃ 操作時的環境溫度 −17 ℃ … 60 ℃ 電池電池操作電壓 21.6 V 電池重量請參閱本操作說明書結尾處操作時的環境溫度 −17 ℃ … 60 ℃ 貯放溫度 −20 ℃ … 40 ℃ 電池充電啟動溫度...
Page 283 有受傷的危險因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池推入產品中，直到聽到卡入聲。 3. 請檢查電池是否安裝牢固。卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。防墜安全裝置警告受傷危險因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。請您遵守各國的高處作業規範。請僅使用Hilti工具繫繩吊環#2261971，作為本產品的防墜保護。 ▶ 如圖所示，利用環圈將工具繫繩吊環固定在本產品上。檢查其是否確實牢固。 ▶ 將彈簧鈎扣固定在具支承功能的結構上。檢查彈簧鈎扣是否確實牢固。請遵守Hilti工具繫繩吊環的操作說明書。移除鋸片警告在鋸片、固定螺栓和夾緊凸緣上有造成燙傷、割傷的危險。可能導致燙傷和割傷。. ▶ 更換刀片時請配戴手套。...
Page 284 4. 安裝新鋸片。依鋸片和產品上的旋轉方向箭頭使用。此兩者必須相互對應。 5. 從正確方向安裝外側的凸緣。 6. 旋入固定螺栓。 7. 將六角扳手插入鋸片固定螺栓。 8. 按住主軸鎖定開關。 9. 使用內六角扳手將固定螺栓旋緊。 10. 檢查鋸片是否位於正確位置。 11. 將內六角扳手插入預定的孔內。調整切割深度 1. 鬆開切割深度調校夾緊機桿。 2. 以剪切動作升高本產品並設定切割深度。 3. 鎖緊切割深度調校夾緊機桿。安裝平行導規 1. 請保持按合夾具。 2. 將平行導規推入底座。 ▶ 根據您的應用調整切口寬度。 3. 鬆開夾具。安裝導引滑軌錐形套導引滑軌錐形套能以配件方式選購。 1. 必要時拆下平行導規。 2. 將底座掛入導引滑軌錐形套的後方卡榫內。 3. 將底座插入導引滑軌錐形套內。 ▶...
Page 285 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件： www.hilti.group 清潔防護套 1. 移除鋸片。 → 頁次 277 2. 用乾燥的刷子仔細清潔防護套的零件。 3. 使用合適的工具去除防護套零件內側表面附著的沉積物或切片。 4. 安裝鋸片。 → 頁次 277 清潔彈出器 1. 移除鋸片。 → 頁次 277 2. 使用刷子清潔碎屑彈出器溝槽。 3. 安裝鋸片。 → 頁次 277 清潔與維修後的檢查...
Page 286 ▶ 清潔彈出器。 → 頁次 279 安裝鋸片後，產品沒有自動重過載斷電保護系統已啟動。 ▶ 再次按下開啟聯鎖裝置及On / 新啟動。 Off按鈕。電池咬合時不會發出喀啦聲。電池上的卡榫太髒。 ▶ 清潔卡榫並重新安裝電池。產品比平常震動更強烈。鋸片未正確安裝。 ▶ 拆解鋸片並重新裝上。廢棄設備處置警告不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！繁體中文 2276671 *2276671*...
Page 287: Cn 原版操作说明
製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 4/F, No. 2 Jen Ai Road, Sec. 2, Taipei, 10060 Taiwan Tel. +886 2 2357 9090 其他資訊有關於操作、技術、環境和回收的更多資訊，請參訪以下連結：qr.hilti.com/manual?id=2276609&id=2276671 您也可在文件最後找到本連結的QR碼。原版操作说明文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。所用标志的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：...
Page 288 位置编号被用于概览图中并表示产品概览段落中的图例编号。这些字符旨在提醒您特别注意操作本产品时的某些要点。取决于产品的符号 1.3.1 符号产品上可以使用下列符号：空载下的额定转速直流电 (DC) 箭头指示的旋转方向每分钟转数直径锯片本产品支持无线数据传输，兼容 iOS 和 Android 平台。如果产品上有，则表示该产品已经通过该认证机构根据适用标准获得了美国和加拿大市场的认证。 1.3.2 电池驱动产品的附加符号产品上使用的符号如下：使用 Hilti 锂离子电池类型系列。请注意“合规使用”一章中所述信息。锂离子电池切勿将电池用作敲击工具。请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。 1.3.3 指示符号产品上使用以下责任标志：佩戴护目镜产品信息产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。型号名称和序列号印在铭牌上。中文 2276671 *2276671*...
Page 289 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息圆锯 SC 5ML-22 分代号：序列号：符合性声明制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
Page 290 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控制本工具。无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。 ▶ 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来人身伤害和火灾。 ▶ 当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或其它小的金属物体，以免造成短路。如果电池端子被短路，则会造成人员烧伤或火灾。 ▶ 如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免接触到液体。如果意外接触到液体，应用水冲洗。如果液体接触眼睛，除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导致疼痛或灼伤。 ▶ 不要使用损坏或改装过的电池组或工具。损坏或改装过的电池会造成不可预测的情形，导致火灾、爆炸或受伤风险。 ▶ 不要将电池组或工具暴露在明火或过高的温度中。暴露在明火或超过 130 °C (265 °F) 温度中可能导致爆炸。...
Page 291 ▶ 在工件中重新启动锯时，将锯条置于锯口中心，检查并确认锯齿未切入工件中。如果锯片被夹住，则可能在重新启动圆锯时导致锯片从工件中移出或产生反冲。 ▶ 支撑住大型面板，以降低因锯片被夹住而产生反冲的风险。大型面板在其自身重量下有下陷的趋势。必须在靠近锯口和边缘的两侧都支撑住面板。 ▶ 不要使用不锋利/钝化或损坏的锯条。如果锯片的锯齿变钝或未对齐，则可能会因为锯口过窄而导致摩擦力增大，导致锯片被夹住和反冲。 ▶ 锯切前，先拧紧锯片深度和锯片角度调节锁紧杆。如果锯条正在切割时，设置发生改变，锯条会卡滞，导致发生反冲。 ▶ 当锯入墙壁或其它盲区时，应极其小心。因为锯进入物料时可能会碰到隐藏障碍，导致发生反冲。下部防护罩的功能 ▶ 每次使用前，请检查下部防护罩是否正确关闭。若摆式防护罩不能自由运动和即刻闭合，则不得操作圆锯。切勿在打开的位置夹住或系紧下部防护罩。如果圆锯意外掉落，则下部防护罩可能会弯曲。用回拉杆打开防护罩并确保防护罩自由移动且在任意切割角度和深度下都不会触碰到锯片或其他部件。 ▶ 检查下部防护罩的弹簧功能。如果下部防护罩和弹簧不能正常工作，请在使用圆锯前进行维护。损坏的零件、粘性沉积物或堆积的碎屑都会令下部防护罩反应延迟。 ▶ 在特殊切割时，比如“切入和切角”，仅可用手打开下部防护罩。一旦锯片切入工件，就用回拉杆打开下部防护罩，然后松开回拉杆。对于所有其他锯切工作，下部防护罩应自动工作。 ▶ 请勿在下部防护罩未遮盖锯片的情况下将圆锯放在工作台或地面上。未受保护的后锯片会逆着切割方向移动圆锯，并锯切任何挡在它前面的东西。同时注意圆锯的惯性运转时间。防护罩的功能 ▶ 每次使用前，请检查防护罩是否正确关闭。如果防护罩不能自由运动和无法即刻闭合，则不得使用圆锯。切勿夹住或系紧防护罩；这可能会使锯片失去保护。如果圆锯意外掉落，则防护罩可能会弯曲。确保防护罩自由移动且在任意切割角度和深度下都不会触碰到锯片或其他部件。 ▶ 检查防护罩弹簧的状态和功能。如果防护罩和弹簧不能正常工作，请在使用圆锯前进行维护。损坏的零件、粘性沉积物或堆积的碎屑都会令下部防护罩反应延迟。 ▶ 进行非直角“切入式锯切”时，请避免圆锯底座向侧面滑动。侧面移动可能会导致锯片被夹住，进而造成反冲。 ▶ 请勿在防护罩未遮盖锯片的情况下将圆锯放在工作台或地面上。未受保护的后锯片会逆着切割方向移动圆锯，并锯切任何挡在它前面的东西。同时注意圆锯的惯性运转时间。...
Page 292 ▶ 穿着防护服并用肥皂和水清洗暴露的部位。 ▶ 请始终佩戴符合应用要求的呼吸防护面罩。 ▶ 在开始工作之前，应测定会产生的灰尘的危险等级。使用具有官方认可防护等级的工业吸尘器，并遵守当地适用的灰尘防护规定。 ▶ 注意本国劳动保护要求。 ▶ 使用夹子或者其他物理方式将工件固定并支撑在一个稳定的位置上。用手或者靠着身体持住工件，使工件处于不稳定状态，可能导致失控的危险。切勿让其他人固定工件。 ▶ 切勿直视电动工具内集成的光源 (LED)，且不得将光束对准其他人的脸部。 ▶ 工具和/或附件掉落会带来人身伤害的危险。在开始工作之前，检查安装的附件是否已固定牢固。 ▶ 只有当圆锯打开时，才可使锯片与工件接触。 ▶ 请仅使用 Hilti 推荐的符合 EN 847-1 标准的锯片。电气安全 ▶ 在开始工作之前，应检查工作区域 (例如使用探测器)，以确保没有隐藏的电缆或煤气管和水管。本电动工具的外部金属件可能带电，例如在电缆意外损坏时。这增加了电击的危险。小心处理和使用电池 ▶ 请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。 ▶ 只有电池处于良好的技术状态时才能使用。 ▶ 请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！ ▶ 严禁改装或篡改电池！...
Page 293 内六角扳手用于调整锯切深度的夹紧杆安装用法兰夹紧用法兰夹紧螺钉合规使用所述的产品是充电式圆锯。它设计用于锯切金属或与金属相似的材料。仅使用产品许用的且与技术数据中的信息相符的锯片 (比如直径、转速、厚度、物料等)。禁止使用由高合金高速钢 (HSS 钢) 制成的磨削和切割砂轮。不得使用该圆锯锯切木料或仿木材料、塑料、石膏板、石膏纤维板及复合材料。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。Hilti 建议为本产品使用本操作说明末尾表格中给出的电池。 • 此类电池仅限使用本操作说明末尾所述及型号系列的 Hilti 充电器充电。供货范围圆锯、锯片、内六角扳手、锯栅、锯屑收集器、操作说明经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购配件夹紧法兰、固定法兰、夹紧螺栓锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。...
Page 294 一个 (1) LED 灯快速闪绿光锂离子电池电量耗尽。为电池充电。如果在为电池充电后 LED 灯始终快速闪烁，请联系 Hilti 维修中心。一个 (1) LED 灯快速闪黄光锂离子电池或与其相连的产品过载、过热、过冷或存在其他故障。使产品和电池达到建议的工作温度，并且在使用时不要使产品过载。如果信息仍然存在，请联系 Hilti 维修中心。一个 (1) LED 灯亮起黄光锂离子电池和连接的产品不兼容。请联系 Hilti 维修中心。一个 (1) LED 灯快速闪红光锂离子电池被锁定且无法继续使用。请联系 Hilti 维修中心。 3.5.2 电池状态的显示如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而...
Page 295 锯片心轴尺寸 20 mm 无负荷下的额定转速 3,500 rpm 最大切割深度 57 mm 存放温度 −20 ℃ … 70 ℃ 适合工作的环境温度 −17 ℃ … 60 ℃ 电池电池工作电压 21.6 V 电池重量参见操作说明结尾适合工作的环境温度 −17 ℃ … 60 ℃ 存放温度 −20 ℃ … 40 ℃ 电池充电起始温度 −10 ℃...
Page 296 3. 检查并确认电池已可靠就位。拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。防坠落装置 -警告- 人身伤害的危险会带来人身伤害的危险！ ▶ 请只是用为您的产品推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。注意高空作业的国家法规。仅使用 Hilti 工具挂绳 #2261971 作为本产品的防坠落保护装置。 ▶ 如图所示，通过圆环将工具挂绳固定到产品上。检查是否已牢牢固定。 ▶ 将弹簧钩固定到支撑结构上。检查弹簧钩是否已牢牢固定。请遵守 Hilti 工具挂绳的操作说明。取下锯片 -警告- 锯片、夹紧螺栓和夹紧法兰有烧伤和割伤风险可能导致烧伤和割伤。 ▶ 更换锯片时应佩戴防护手套。 1. 按住主轴锁止装置。...
Page 297 4. 安装新的锯片。遵守锯片和产品上箭头指示的旋转方向。它们必须一致。 5. 正确安装外部夹紧用法兰。 6. 拧入夹紧螺栓。 7. 将内六角扳手插进锯片夹紧螺钉。 8. 按住主轴锁止装置。 9. 使用内六角扳手拧紧夹紧螺栓。 10. 检查锯片的位置是否正确。 11. 将内六角扳手插到规定的孔中。调整锯切深度 1. 释放锯切深度调整夹紧杆。 2. 以剪切移动方式抬起本产品，并设置锯切深度。 3. 紧固锯切深度调整夹紧杆。安装锯栅 1. 将夹子按压到一起。 2. 将锯栅推入底座。 ▶ 您可以根据应用情况调整切割宽度。 3. 松开夹子。安装导轨适配器导轨适配器作为附件提供。 1. 必要时拆下锯栅。 2. 将底座挂到导轨适配器的后固定凸耳中。 3. 将底座装入导轨适配器。 ▶...
Page 298 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。为确保安全和可靠的操作，仅限使用 Hilti 原装备件和消耗品。经 Hilti 许可与产品搭配使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或访问： www.hilti.group 清洁防护罩 1. 取下锯片。 → 页码 290 2. 使用干燥的刷子小心地清洁防护罩部件。 3. 使用适当的工具清除防护罩部件内表面的积垢或锯屑。 4. 安装锯片。 → 页码 290 清洁排出器 1. 取下锯片。 → 页码 290 2.
Page 299 ▶ 清洁排出器。 → 页码 292 在锯条失速停止后，本产品不过载保护装置已启动。 ▶ 再次按下接通联锁装置和“打能自动重启。开/关闭”开关。电池在嵌入时没有发出“咔电池上的固定凸耳脏污。 ▶ 清洁固定凸耳，然后重新安装电哒”声。池。本产品的振动幅度较平时大。锯片未正确安装。 ▶ 拆卸锯片并重新装上。废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 2276671 中文 *2276671*...
Page 300 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。更多信息关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual?id=2276609&id=2276671 文档末尾也提供二维码链接。中文 2276671 *2276671*...
Page 304 *2276671* 2276671 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20220111...

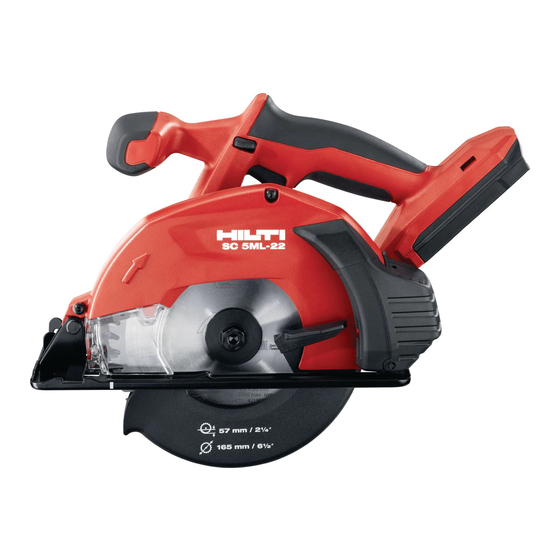

Hilti Nuron SC 5ML-22 Operating Instructions Manual

Available languages

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hilti Nuron SC 5ML-22

Summary of Contents for Hilti Nuron SC 5ML-22

Table of Contents
