Elpro 42
I

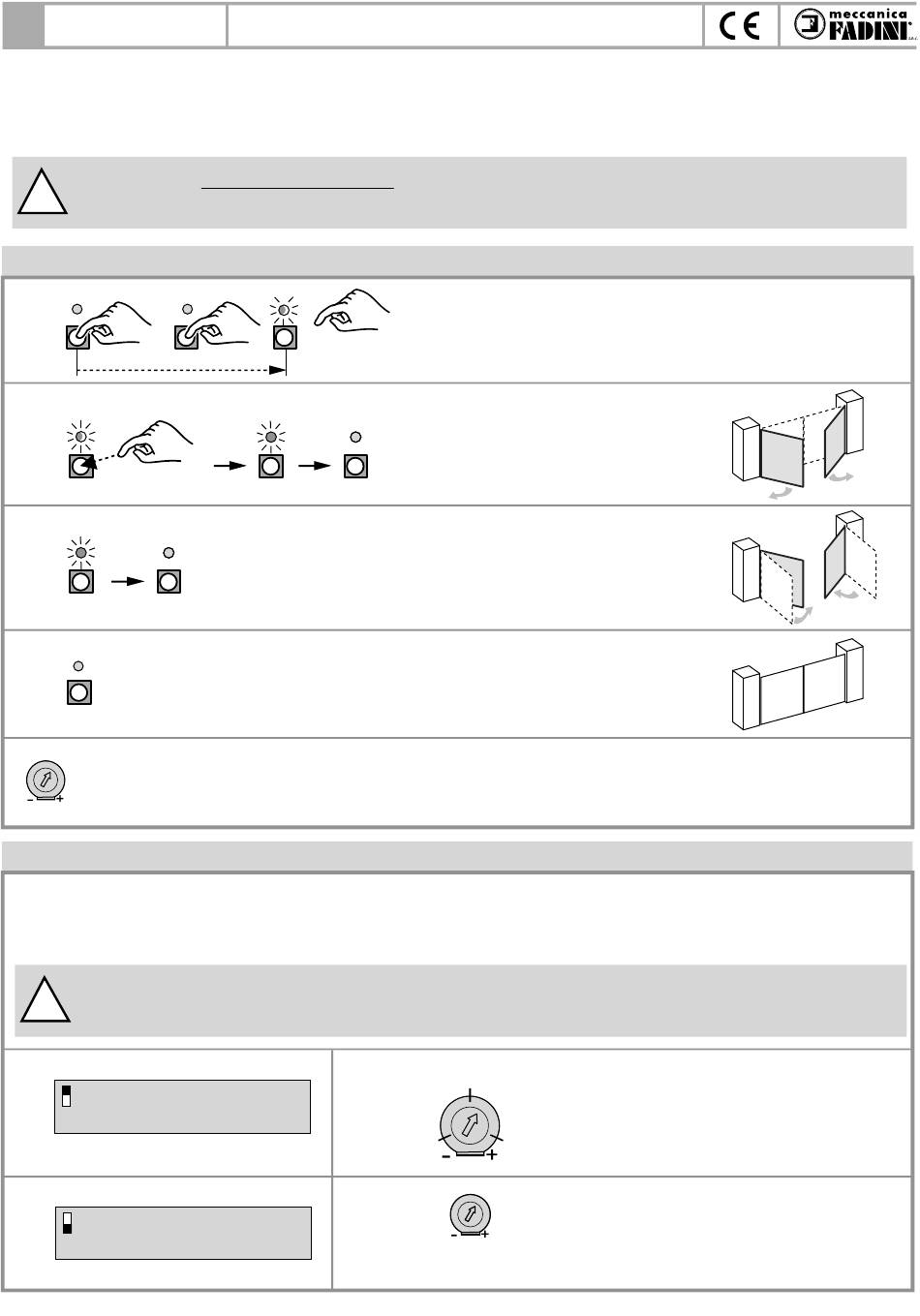

PROGRAMMAZIONE SENZA RITARDO DELLE ANTE
(quando le due ante del cancello si aprono contemporaneamente e per installazioni con un solo motoriduttore su cancelli ad una sola anta).
Eseguiti tutti i collegamenti elettrici al programmatore (secondo le istruzioni ad esso allegate), con tutti gli accessori di comando e sicurezza richiesti,
si procede con la programmazione.
ATTENZIONE: tutti i led verdi devono essere accesi, altrimenti controllare tutti i collegamenti degli accessori, soprattutto i contatti
!
NC delle sicurezze installate (contatto delle fotocellule interne ed esterne, contatto di stop, coste di sicurezza, ...).
PROGRAMMAZIONE SENZA RITARDO DELLE ANTE
LP
1)
5 secondi
LP
2)
1 impulso
LP LP
3)
LP
4)
Regolare i trimmer della velocità, della forza e della pausa, a seconda delle reali esigenze e della tipologia dell'anta da aprire, sempre nel
rispetto della curva delle "Limitazioni delle Forze secondo normativa EN 12453 e EN 12445".
IMPORTANTE: dopo ogni variazione dei trimmer della velocità e della forza è necessario eseguire sempre una nuova
programmazione.
REGOLAZIONE DELLA VELOCITÀ NELLA FASE DI RALLENTAMENTO
Di fabbrica, la velocità a ne rallentamento, è pari al 25% della velocità massima.
È possibile regolare la velocità nale di rallentamento tramite la seguente procedura in modo da ottenere, a seconda delle necessità, un appoggio
ancora più dolce delle ante o viceversa per un appoggio più energico, per favorire un eventuale aggancio dell'elettroserratura.
ATTENZIONE: tutte le modi che sulle velocità verranno eseguite al successivo comando di apre/chiude/radio.
!
Eseguire quindi la regolazione delle velocità e dare un comando apre/chiude/radio per apprezzarne il funzionamento.
1)
DIP-SWITCH N° 6:
ON: attivo la regolazione della velocità
nella fase di rallentamento
6
3)
DIP-SWITCH N° 6:
OFF: disattivo la regolazione e salvo la
velocità desiderata nella fase di
6
rallentamento
PROGRAMMATORE ELETTRONICO PER MOTORIDUTTORE DARDO 424
SU CANCELLI A BATTENTE A DOPPIA ANTA
LP
LP
LP LP
2)
4)
Premere e tenere premuto per 5 secondi il pulsante di programmazione
( no a che il led LP non inizia a lampeggiare): si entra così in
programmazione.
Dare un singolo impulso: il led LP rimane
sso acceso, quindi attendere.
Dopo 10 secondi il led LP si spegne e le
ante si aprono contemporaneamente no
alla battuta di apertura.
In battuta di apertura il led LP si accende e
rimane sso acceso: attendere 10 secondi
circa (NON premere il pulsante). Il led LP si
spegne e le ante si muoveranno in chiusura
no alla battuta.
Led LP spento e lampeggiatore spento
indicano che la programmazione
terminata.
50%
velocità massima
20% 70%
velocità velocità
massima massima
Trimmer velocità
8
è
A cancello fermo regolare il trimmer della velocità e
dare un comando apre/chiude/radio per apprezzarne
il funzionamento.
Il trimmer ora imposta la velocità massima durante la
corsa, quindi regolare come impostato prima del
punto 2.
