Spiskåpa 382-10/B
Emhætte 382-10/B

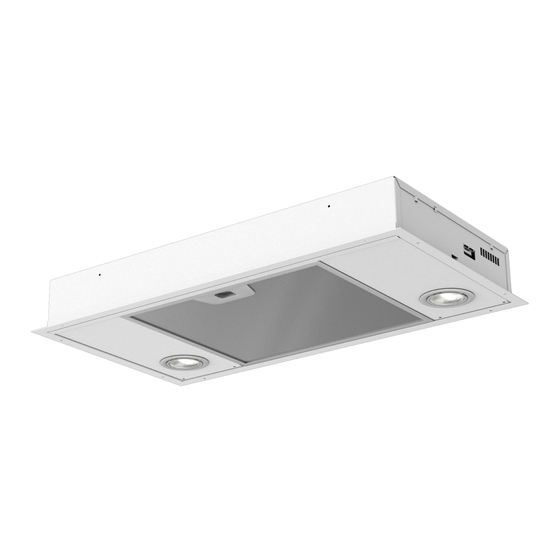

Cooker hood 382-10/B
Kjøkkenhette 382-10/B
SV Bruksanvisning
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Injustering av luftflöden .................. 6
Användning ..................................... 7
Service och garanti ......................... 8
DA Betjeningsvejledning
Sikkerhedsforskrifter ...................... 9
Installation .................................... 10
Justering af luftflow ...................... 12
Betjening ...................................... 13
Service og garanti ......................... 14
EN Operating instructions
Safety Instructions ....................... 15
Installation .................................... 16
Adjusting air flow .......................... 18
Instructions for use ...................... 19
Service and warranty .................... 20
NO Bruksanvisning
Sikkerhetsforskrifter ..................... 21
Installasjon ................................... 22
Inneregulering av luftmedgde ....... 24
Bruk .............................................. 25
Service og garanti ......................... 26
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SystemAir 382-10/B
Summary of Contents for SystemAir 382-10/B
-
Page 1: Table Of Contents
Spiskåpa 382–10/B Emhætte 382–10/B Cooker hood 382–10/B Kjøkkenhette 382–10/B SV Bruksanvisning EN Operating instructions Säkerhetsföreskrifter ..... 3 Safety Instructions ....... 15 Installation ........4 Installation ........16 Injustering av luftflöden ....6 Adjusting air flow ......18 Användning ........7 Instructions for use ...... -
Page 3: Säkerhetsföreskrifter
SÄKERHETSFÖRESKRIFTER Läs noga igenom denna bruks- § Tillräckligt med luft måste till- och monteringsanvisning, i synner- föras rummet när produkten het säkerhetsföreskrifterna, innan används samtidigt med pro- du installerar och börjar använda dukter som använder annan produkten. energi än el-energi, t ex gas- spis, gas- eller braskaminer, Spara bruksanvisningen för senare användning eller till den som even-... -
Page 4: Installation
INSTALLATION Elektrisk installation Spiskåpan är avsedd för montering infälld i skåp. Spiskåpan är försedd med motordri- Spiskåpan levereras med sladd och jordad vet spjäll, LED-belysning och metalltrådsfil- stickpropp för anslutning till jordat väggut- ter. Installation, skötsel, underhåll mm tag samt styrledare för anslutning till extern framgår av denna anvisning. - Page 5 Montering av spiskåpan Fig. 3 Spiskåpan monteras infälld i skåp. Såga ett urtag i skåpbotten. Spiskåpan skruvas fast med skruvarna A, se Fig. 3. /126205/2016-04-18...
-
Page 6: Injustering Av Luftflöden
INJUSTERING AV LUFTFLÖDEN SPJÄLLINSTÄLLNING Grundflöde Fig. 6 Forceringsventilationen ställs in genom att skära ut lämpligt antal ringar i strypbrickan, Fig. 6. (Se diagram, sidan 27.) Se till att styrspåret D ligger i läge när brickan åter sitter på plats. Tryckfallsmätning Fig. -
Page 7: Användning
ANVÄNDNING FUNKTION REGLAGE Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfilter efter rengöring, se till att de snäpper fast ordentligt. Insidan av spiskåpan ska rengöras minst två gånger per år. Fig. 8 A. -
Page 8: Service Och Garanti
SERVICE OCH GARANTI Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Kontakta Systemair service tel. +46 222 440 00 www.systemair.com De kan hjälpa till att åtgärda felet eller anvi- sa till närmaste servicefirma för snabb och bra service. -
Page 9: Sikkerhedsforskrifter
SIKKERHEDSFORSKRIFTER Gennemlæs denne betjenings- og § Der skal være tilstrækkelig monteringsvejledning grundigt, ventilation i rummet, når pro- især sikkerhedsforskrifterne, før duktet anvendes sammen med du installerer og bruger produktet. produkter, som anvender an- den energi en elektricitet, f. Gem betjeningsvejledningen til se- eks. -
Page 10: Installation
INSTALLATION Elektrisk installation Emhætten er beregnet til montering indbyg- get i skab. Emhætten er forsynet med mo- Emhætten leveres med kabel og jordforbun- tordrevet spjæld, LED-belysning og det stik for tilslutning til jordforbundet stik- metaltrådsfilter. Installation, vedligeholdel- kontakt samt styrekabel for tilslutning til se m.m. - Page 11 Montering af emhætten Fig. 3 Emhætten monteres indbygget i skab. Skær en fordybning i bunden af kabinettet og fastgør emhætten med skruerne A, se Fig. 3. /126205/2016-04-18...
-
Page 12: Justering Af Luftflow
JUSTERING AF LUFTFLOW SPJÆLDINDSTILLING Grundflow Fig. 6 Den tvungne ventilation indstilles ved at ud- skære et passende antal ringe i pladen, Fig. 6. (Se diagram, side 27.) Sørg for, at styres- poret D er i position, når pladen igen sidder på... -
Page 13: Betjening
BETJENING FUNKTION STYRINGER Fjern fedtfiltrene ved at åbne låsen, Fig. 9. Håndter filtrene forsigtigt, og pas på ikke at bøje dem. Læg filteret frit i varmt vand med opvaske- middel. Filteret kan også vaskes i opvaskemaskine. Monter fedtfilteret igen efter rengøring, sørg for, at det låser korrekt. -
Page 14: Service Og Garanti
SERVICE OG GARANTI Kontroller sikringen. Afprøv alle funktioner- ne for at se, hvad der ikke fungerer. Kontakt Systemair serviceafdeling tlf. + 45 87387500 www.systemair.dk De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service. Produktet er omfattet af gældende elektris- ke direktiver. -
Page 15: Safety Instructions
SAFETY INSTRUCTIONS Carefully read these instructions § Flambéing underneath the pro- of use and the installation guide, duct is not allowed. in particular the safety instruc- § There must be sufficient air in tions, before you install and begin the room when the hood is to using the product. -
Page 16: Installation
INSTALLATION Electrical installation The cooker hood is intended for installation built into cupboards. The cooker hood is The cooker hood is supplied with an electri- equipped with a motorised damper, LED cal cable and earthed plug for connection lamps and metal mesh filter. Installation, to an earthed wall socket as well as a con- care, maintenance etc., are described in trol cable for connection to an external unit... - Page 17 Installing the cooker hood Fig. 3 The cooker hood is intended for installation built into cupboards. Cut a recess in the base of the cabinet and fasten the cooker hood with the screws A, see Fig. 3. /126205/2016-04-18...
-
Page 18: Adjusting Air Flow
ADJUSTING AIR FLOW SETTING THE DAMPER Basic flow Fig. 6 Adjust forced ventilation by cutting out a suitable number of rings from the reducing washer, Fig. 6. (See diagram, page 27.) Make sure that the guide groove D is cor- rectly positioned when refitting the washer. -
Page 19: Instructions For Use
INSTRUCTIONS FOR USE FUNCTION CONTROLS Remove the grease filter by opening the snap, Fig. 9. Handle the filter gently, be ca- reful not to bend them. Soak the filter in a solution of warm water and washing-up liquid. The filter can also be washed in a dishwasher. -
Page 20: Service And Warranty
SERVICE AND WARRANTY Check that the fuse is intact. Go through all the functions to check what does not work. Contact Systemair Service tel. +46,222,440 00 www.systemair.com They can provide assistance with address- ing the problem or point you to the nearest service company for fast and effective service. -
Page 21: Sikkerhetsforskrifter
SIKKERHETSFORSKRIFTER Les nøye gjennom denne bruks- § Rommet må ha tilstrekkelig og monteringsveiledningen og lufttilførsel når produktet er i spesielt sikkerhetsforskriftene før bruk samtidig med produkter du installerer og begynner å bruke som bruker annen energi enn produktet. strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, Lagre bruksveiledningen for sene- re bruk eller til den som eventuelt... -
Page 22: Installasjon
INSTALLASJON Elektrisk installasjon Kjøkkenhetten er designet for montering i skap. Kjøkkenhetten er utstyrt med motord- Kjøkkenhetten leveres med ledning og et revet spjeld, LED-belysning og metalltrådfil- jordet støpsel beregnet på et jordet stik- ter. Installasjon, pleie, vedlikehold, mm. kontakt samt hovedledning for tilkobling til står forklart i denne bruksanvisningen. - Page 23 Montering av kjøkkenhetten Fig. 3 Kjøkkenhetten monteres innebygd i skap. Skjær en utsparing i bunnen av skapet og fest ventilatoren med skruene A, se Fig. 3. /126205/2016-04-18...
-
Page 24: Inneregulering Av Luftmedgde
INNEREGULERING AV LUFTMEDGDE SPJELDINNSTILLING Grunnventilasjon Fig. 6 Forsert ventilasjon stilles inn ved å skjære ut et passende antall hull i strupeplaten, Fig. 6. (Se diagram, side 27.) Pass på at styresporet D er på rett plass når platen settes tilbake på plass. Trykkfallsmåling Fig. -
Page 25: Bruk
BRUK BRYTERFUNKSJONER Legg filteret i varmt vann blandet med opp- vaskmiddel. Filteret kan også vaskes i oppvaskmaskin. Sett fettfilteret tilbake etter rengjøring og pass på at det knepper på plass. Innsiden av kjøkkenhetten skal rengjøres minst to ganger per år. Fig. -
Page 26: Service Og Garanti
SERVICE OG GARANTI Kontroller at sikringen er hel. Prøv alle funk- sjoner for å finne ut hva som ikke fungerer. Kontakt Systemair Service Kontakt din nærmeste Villavent servicepartner Produktet er omfattet av gjeldende bestem- melser for bransjen. De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask... - Page 27 Fig. 10 /126205/2016-04-18...
- Page 28 Fig. 11 /126205/2016-04-18...
- Page 29 /126205/2016-04-18...
- Page 31 /126205/2016-04-18...
