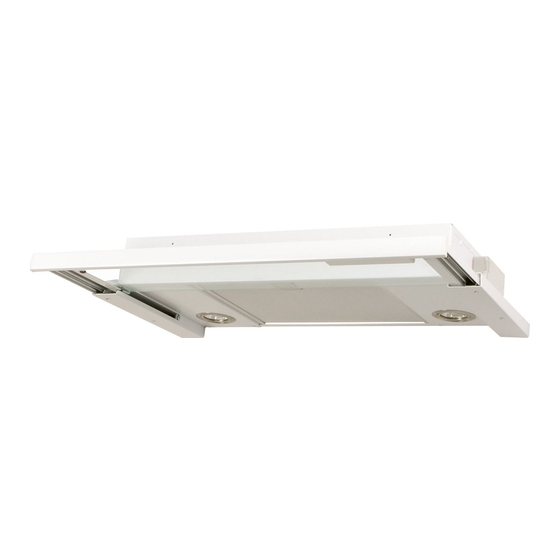

Cooker hood 392-14
Kjøkkenhette 392-14
SV Bruksanvisning
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Injustering av luftflöden .................. 7
Användning ................................... 10
Service och garanti ....................... 11
DA Betjeningsvejledning
Sikkerhedsforskrifter .................... 12
Installation .................................... 13
Justering af luftflow ...................... 16
Betjening ...................................... 19
Service og garanti ......................... 20
GB User instructions
Safety Instructions ....................... 21
Installation .................................... 22
Adjusting air flow .......................... 25
Instructions for use ...................... 28
Service and warranty .................... 29
NO Bruksanvisning
Sikkerhetsforskrifter ..................... 30
Installasjon ................................... 31
Bruk .............................................. 37
Service og garanti ......................... 38

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 392-14 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for SystemAir 392-14

  • Page 1: Table Of Contents

    Spiskåpa 392–14 Emhætte 392-14 Cooker hood 392-14 Kjøkkenhette 392-14 SV Bruksanvisning GB User instructions Säkerhetsföreskrifter ..... 3 Safety Instructions ....... 21 Installation ........4 Installation ........22 Injustering av luftflöden ....7 Adjusting air flow ......25 Användning ........10 Instructions for use ......
  • Page 3: Säkerhetsföreskrifter

    SÄKERHETSFÖRESKRIFTER Läs noga igenom denna bruks- § Tillräckligt med luft måste till- och monteringsanvisning, i synner- föras rummet när produkten het säkerhetsföreskrifterna, innan används samtidigt med pro- du installerar och börjar använda dukter som använder annan produkten. energi än el-energi, t ex gas- spis, gas- eller braskaminer, Spara bruksanvisningen för senare användning eller till den som even-...
  • Page 4: Installation

    INSTALLATION Elektrisk installation Spiskåpan är avsedd för montering infälld i skåp. Spiskåpan är utrustad med elektro- Spiskåpan levereras med sladd och jordad nisk styrning för EC-motor, motordrivet stickpropp för anslutning till jordat väggut- spjäll, LED-belysning och metalltrådsfilter. tag samt styrledare för anslutning till extern Installation, användning, skötsel, underhåll enhet alternativt aggregat.
  • Page 5 Montering Montering i skåp med botten Montering mellan, eller i skåp utan botten. Fig. 5 Fig. 3 Spiskåpan monteras med hjälp av konsoler. Märk ut och fäst skruvar, så att de sticker ut några millimeter i båda skåpsidorna en- ligt måttbilden, Fig. 3A. Om man vill placera spiskåpans undersida i linje med skåpra- dens undersida används det övre måttet, 102, se Fig.
  • Page 6 Justering av utdragbar front. Fig. 8 Drag ut fronten helt. Lossa skruven för frontstoppen, på undersidan av spiskåpan och dra den så långt fram mot fronten det går, Fig. 8. Fig. 9 Skjut in fronten tills den hamnar i rätt läge mot skåpraden, Fig.
  • Page 7: Injustering Av Luftflöden

    INJUSTERING AV LUFTFLÖDEN ÄNDRING AV LUFTMÄNGD VIA Obs! OMPROGRAMMERING AV Om ingen knapp rörs under 30 sekunder så går styrningen ut ur programmering- STYRNING släge och tidigare inställda spänningar kvarstår. Inställningarna sköts via funktionsknappar- na på reglaget. Hastighet 1 är programmer- Inställd spänning indikeras med blinkningar ingsbar mellan 1,6 till 5 V och hastighet 2 på...
  • Page 8 Programmering av hastighet 1 Programmering av hastighet 2 Aktivera programmeringsläge och välj has- Aktivera programmeringsläge och välj has- tighet 1. tighet 2. Tabell 1 Hastighet 1 Tabell 2 Hastighet 2 Inställning från fabrik Inställning från fabrik Blink på Spänning Blink på Spänning 2 volt 5 volt...
  • Page 9 SPJÄLLINSTÄLLNING Grundflöde Fig. 11 Grundventilationen ställs in genom att skjutspjället A placeras i önskat läge enligt markering B, Fig. 11. (Se diagram, sidan 39.) Tryckfallsmätning Fig. 12 Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant, Fig. 12. 991.0566.818/126376/2019-02-27...
  • Page 10: Användning

    ANVÄNDNING FUNKTION REGLAGE Ta bort fettfilter genom att öppna snäppet, Fig. 14. Hantera filter försiktigt, var noga med att inte bocka dem. Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfilter efter rengöring, se till att de snäpper fast ordentligt.
  • Page 11: Service Och Garanti

    SERVICE OCH GARANTI Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Kontakta Systemair kundtjänst tel. +46 222 440 00 www.systemair.com De kan hjälpa till att åtgärda felet eller anvi- sa till närmaste servicefirma för snabb och bra service.
  • Page 12: Sikkerhedsforskrifter

    SIKKERHEDSFORSKRIFTER Gennemlæs denne betjenings- og § Der skal være tilstrækkelig monteringsvejledning grundigt, ventilation i rummet, når pro- især sikkerhedsforskrifterne, før duktet anvendes sammen med du installerer og bruger produktet. produkter, som anvender an- den energi en elektricitet, f. Gem betjeningsvejledningen til se- eks.
  • Page 13: Installation

    INSTALLATION Elektrisk installation Emhætten er beregnet til montering indbyg- get i skab. Emhætten er udstyret med elekt- Emhætten leveres med kabel og jordforbun- ronisk styring til EC-motor, motordrevet det stik for tilslutning til jordforbundet stik- spjæld, LED-belysning og metaltrådsfilter. kontakt samt styrekabel for tilslutning til Installation, betjening, pleje, vedligeholdel- ekstern enhed alternativt aggregat.
  • Page 14 Montering Montering i skab med bund Montering mellem skabe eller i et skab uden bund. Fig. 5 Fig. 3 Emhætten monteres ved hjælp af beslag. Afmærk og fastgør skruerne, så de stikker nogle millimeter ud fra begge skabssider som i målskitsen, Fig. 3A. Hvis man vil pla- cere emhættens underside, så...
  • Page 15 Justering af udtrækkelig front. Fig. 8 Træk fronten helt ud. Løsn skruen til front- stoppet på undersiden af emhætten, og træk den så langt frem mod fronten som muligt, Fig. 8. Fig. 9 Skub fronten ind, til den flugter med skabs- rækken, Fig.
  • Page 16: Justering Af Luftflow

    JUSTERING AF LUFTFLOW ÆNDRING AF LUFTMÆNGDEN VED Obs! OMPROGRAMMERING AF STYRING Hvis der ikke røres ved nogen knapper i 30 sekunder, forlader styringen pro- grammeringstilstand, og de tidligere in- dstillede spændinger er stadig i kraft. Indstillingerne styres via funktionstasterne på regulatoren. Hastighed 1 er program- meringsbar mellem 1,6 til 5 V, og hastighed 2 mellem 2 til 8 V.
  • Page 17 Programmering af hastighed 1 Programmering af hastighed 2 Aktiver programmeringstilstand og vælg Aktiver programmeringstilstand og vælg hastighed 1. hastighed 2. Tabel 1 Hastighed 1 Tabel 2 Hastighed 2 Indstilling fra fabrik Indstilling fra fabrik Spænd- Spænd- Blink på Blink på ing 2 volt ing 5 volt knap...
  • Page 18 SPJÆLDINDSTILLING Grundflow Fig. 11 Grundventilationen indstilles ved at placere skydespjældet A i ønsket position som an- givet ved markering B, Fig. 11. (Se diagram, side .) Trykfaldsmåling Fig. 12 Trykfaldsmåling sker ved at slangen monte- res på måleudgangen E i studsens forside, Fig.
  • Page 19: Betjening

    BETJENING FUNKTIONSREGULATOR Fjern fedtfiltrene ved at åbne låsen, Fig. 14. Håndter filtrene forsigtigt, og pas på ikke at bøje dem. Læg filteret frit i varmt vand med opvaske- middel. Filteret kan også vaskes i opvaskemaskine. Monter fedtfilteret igen efter rengøring, sørg for, at det låser korrekt.
  • Page 20: Service Og Garanti

    SERVICE OG GARANTI Kontroller sikringen. Afprøv alle funktioner- ne for at se, hvad der ikke fungerer. Kontakt Systemair serviceafdeling tlf. + 46 222 440 00 www.systemair.com De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.
  • Page 21: Safety Instructions

    SAFETY INSTRUCTIONS Carefully read these instructions § Flambéing underneath the pro- for use and the installation guide, duct is not permitted. in particular the safety instruc- § There must be sufficient air in tions, before you install and begin the room when the hood is to using the product.
  • Page 22: Installation

    INSTALLATION Electrical installation The cooker hood is intended for installation built into cupboards. The cooker hood is The cooker hood is supplied with an electri- equipped with electronic control for EC mo- cal cable and earthed plug for connection tors, a motorised damper, LED lighting and to an earthed wall socket as well as a con- a metal mesh filter.
  • Page 23 Assembly cupboard. Tighten the screws in the bracket and on the wall, Fig. 4B. Lock the brackets Installation between or in cupboards into position using the locking screws, Fig. without bases. Installation in cupboards with bases. Fig. 5 Fig. 3 The cooker hood is installed using brackets.
  • Page 24 Changing front. Fig. 7 Attention! When using connecting tubing, the tub- ing must be stretched and assembled to Fig. 10 fit directly next to the connection, Fig. 7. The front is removable to enable replace- Adjusting the pull-out front. ment with another front moulding. Undo the screws according to Fig.
  • Page 25: Adjusting Air Flow

    ADJUSTING AIR FLOW CHANGING THE AIR VOLUME VIA REPROGRAMMING CONTROL Set voltage is indicated by flashing LEDs for buttons A and B. The LEDs flash with indica- ting change from factory setting to selected speed. The settings are managed via the function buttons on the control.
  • Page 26 Programming speed 1 Programming speed 2 Activate programming mode and select Activate programming mode and select speed 1. speed 2. Table 1 Speed 1 Table 2 Speed 2 Factory setting Factory setting Button Voltage Button Voltage 5 flash 2 volts flash volts Press +...
  • Page 27 SETTING THE DAMPER Basic flow Fig. 11 Basic ventilation is set by moving the slid- ing damper A to the desired position ac- cording to marking B, Fig. 11. (See diagram, page .) Measuring pressure drop Fig. 12 The pressure drop is measured by fitting the hose on the measuring port E at the front edge of the coupling, Fig.
  • Page 28: Instructions For Use

    INSTRUCTIONS FOR USE FUNCTION CONTROLS Fig. 14 Fig. 13 Remove the grease filter by opening the The product starts up and always runs with snap, Fig. 14. Handle the filter gently, be the central fan in basic mode, speed 2, indi- careful not to bend them.
  • Page 29: Service And Warranty

    SERVICE AND WARRANTY Check that the fuse is intact. Go through all the functions to check what does not work. Contact Systemair's customer service. tel. +46,222,440 00 www.systemair.com They can provide assistance with address- ing the problem or point you to the nearest service company for fast and effective service.
  • Page 30: Sikkerhetsforskrifter

    SIKKERHETSFORSKRIFTER Les nøye gjennom denne bruks- § Rommet må ha tilstrekkelig og monteringsveiledningen og lufttilførsel når produktet er i spesielt sikkerhetsforskriftene før bruk samtidig med produkter du installerer og begynner å bruke som bruker annen energi enn produktet. strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, Oppbevar bruksanvisningen til se- nere bruk eller til den som eventu-...
  • Page 31: Installasjon

    INSTALLASJON Elektrisk installasjon Kjøkkenhetten er designet for montering in- nebygd i skap. Kjøkkenhetten er utstyrt Kjøkkenhetten leveres med ledning og et med elektronisk styring for EC-motor, mo- jordet støpsel for tilkobling til en jordet stik- tordrevet spjeld, LED-belysning og metallt- kontakt samt en hovedledning for tilkobling rådfilter.
  • Page 32 Montering skruene på konsollene og i veggen, Fig. 4B. Lås fast konsollene med låseskruer, Fig. Montering mellom, eller i skap uten bunn. Montering i skap med bunn Fig. 5 Fig. 3 Kjøkkenhetten monteres ved hjelp av konsoller. Merk av og fest skruer, slik at de stikker ut noen millimeter på...
  • Page 33 Obs! Fronten kan tas av og byttes med en annen Ved montering av fleksibel kanal, må frontlist. Løsne skruene iht. Fig. 10. denne være rett nærmest stussen, Fig. Justering av uttrekkbar front. Fig. 8 Trekk fronten helt ut. Løsne skruen til front- stopperen, på...
  • Page 34: Tilpasning Av Luftstrømmen

    TILPASNING AV LUFTSTRØMMEN ENDRING AV LUFTMENGDE VIA Obs! OMPROGRAMMERING AV STYRING Hvis du ikke rører noen knapp på 30 se- kunder, går styringen ut av programmer- ingsmodus, og tidligere angitte spenninger opprettholdes. Innstillingene gjøres via funksjonsknappene på kontrollpanelet. Hastighet 1 kan pro- grammeres mellom 1,6 til 5 V og hastighet 2 mellom 2 til 8 V.
  • Page 35 Programmering av hastighet 1 Programmering av hastighet 2 Aktiver programmeringsmodus, og velg has- Aktiver programmeringsmodus, og velg has- tighet 1. tighet 2. Tabell 1 Hastighet 1 Tabell 2 Hastighet 2 Innstilling fra fabrikk Innstilling fra fabrikk Spenning Spenning Blink på Blink på...
  • Page 36 SPJELDINNSTILLING Grunnventilasjon Fig. 11 Grunnventilasjonen innstilles ved at dem- pespjeldet A plasseres i ønsket stilling i henhold til markering B Fig. 11. (Se diag- ram, side .) Trykkfallsmåling Fig. 12 Trykkfallmåling utføres ved å montere slangen på måleuttaket E i forkant av hylse- koblingen, Fig.
  • Page 37: Bruk

    BRUK BRYTERFUNKSJONER Ta ut fettfilteret ved å åpne klipsene, Fig. 14. Vær forsiktig med filteret og pass på at det ikke blir bøyd. Legg filteret i varmt vann blandet med opp- vaskmiddel. Filteret kan også vaskes i oppvaskmaskin. Sett fettfilteret tilbake etter rengjøring og pass på...
  • Page 38: Service Og Garanti

    å finne ut hva som ikke fungerer. Ta kontakt med Systemairs kundeservice tlf. +46 222 440 00 www.systemair.com De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service. Produktet er omfattet av gjeldende EE-...
