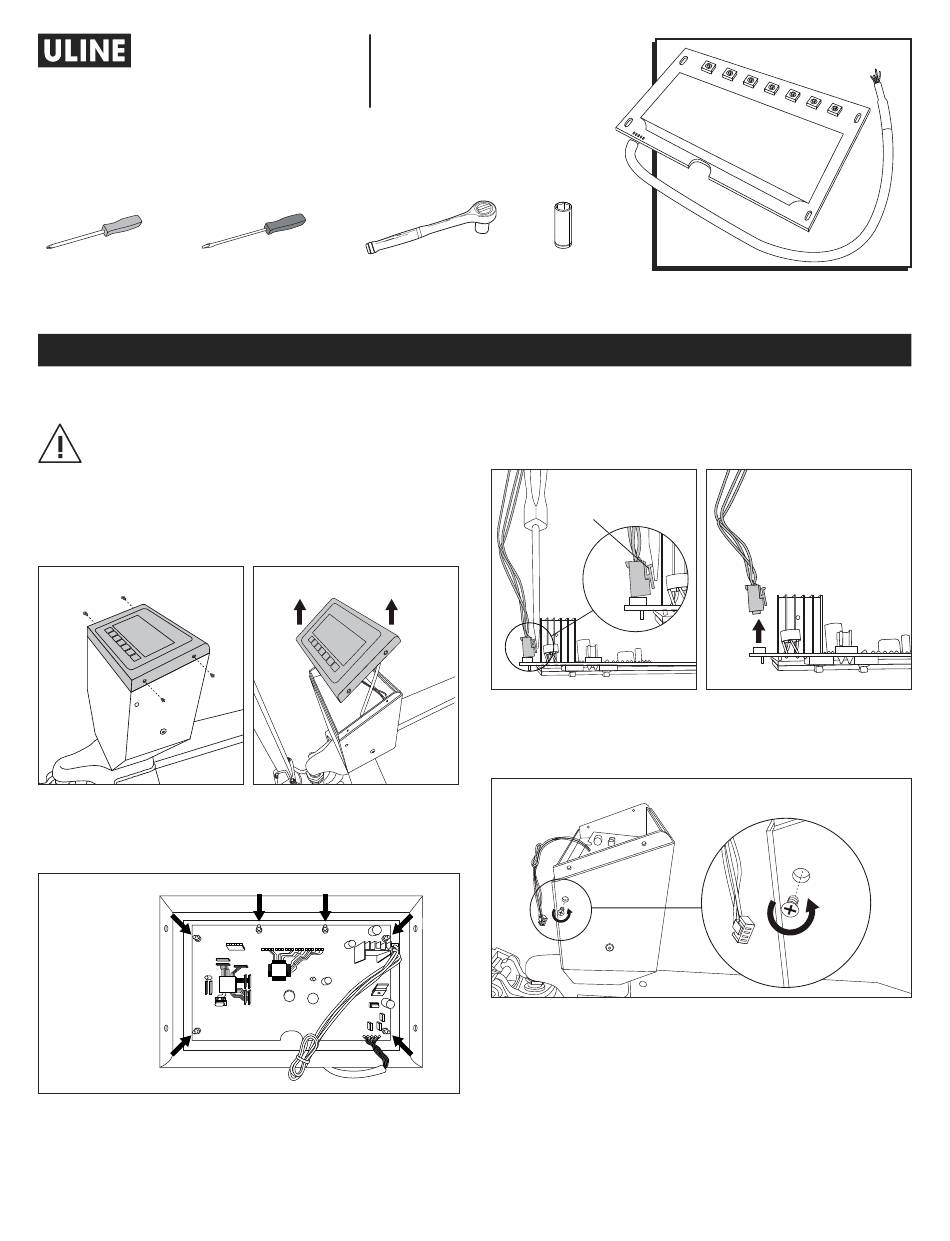

H-1679-MNBRD
MAINBOARD FOR
PALLET TRUCK SCALES
TOOLS NEEDED
Phillips Screwdriver
Flathead Screwdriver
3 mm Flathead Screwdriver
MAINBOARD REMOVAL
IMPORTANT! Set all screws, nuts, caps and
magnets aside after removal as they will be
used for installation.
1.
Remove four screws connecting indicator
faceplate to housing using a Phillips screwdriver.
(See Figures 1-2)
Figure 1
2. Turn faceplate over. Remove six nuts from
mainboard using wrench with 7 mm socket.
(See Figure 3)
Figure 3
3. Lift mainboard to remove from faceplate.
PAGE 1 OF 12
1-800-295-5510
uline.com
Socket Wrench
INSTRUCTIONS
Figure 2
Pour le français, consulter les pages 9-12.
7 mm Socket
4. Remove red caps from front of mainboard.
5. Disconnect white four-pin connector. Depress tab
with flathead screwdriver to remove. (See Figures 4-5)
Figure 4
Tab
6. Remove screws on side of indicator housing (one on
each side) with Phillips screwdriver to release front
panel. (See Figure 6)
Figure 6
Para Español, vea páginas 5-8.
Figure 5
0922 IH-1679-MNBRD

Advertisement

loading

Summary of Contents for U-Line H-1679-MNBRD

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-1679-MNBRD 1-800-295-5510 uline.com MAINBOARD FOR PALLET TRUCK SCALES TOOLS NEEDED Phillips Screwdriver Flathead Screwdriver Socket Wrench 7 mm Socket 3 mm Flathead Screwdriver INSTRUCTIONS MAINBOARD REMOVAL 4. Remove red caps from front of mainboard.
  • Page 2: Installation

    INSTRUCTIONS CONTINUED INSTALLATION Remove four screws from junction box faceplate with Phillips screwdriver. Remove faceplate. (See Figure 7) Insert main cable through hole at top of indicator housing. (See Figure 10) Figure 7 2. Wrap main cable around circular magnet three times.
  • Page 3 INSTRUCTIONS CONTINUED 4. Insert colored wires into termination block. Reference Replace front panel and secure with two previously photo taken on step 8 of Mainboard Removal. removed Phillips head screws. (See Figure 16) Tighten screws using 3 mm screwdriver. (See Figure 13) Figure 16 NOTE: Gently tug on wires to ensure proper installation.
  • Page 4 INSTRUCTIONS CONTINUED 11. Secure indicator faceplate to housing using four 12. Complete calibration. (See Calibration below) previously removed screws and Phillips screwdriver. (See Figures 19-20) Figure 19 Figure 20 CALIBRATION ENTER TECHNICAL PARAMETER MODE CALIBRATION NOTE: Must use 10% of capacity to calibrate. Enter Technical Parameter Setting mode (see Enter Technical Parameter Mode) until display shows Press ZERO and TARE keys at the same time.
  • Page 5 H-1679-MNBRD 800-295-5510 uline.mx PANEL PRINCIPAL PARA BÁSCULAS CON PATÍN HIDRÁULICO HERRAMIENTAS NECESARIAS Desarmador Desarmador Plano Llave de Dado Dado de 7 mm de Cruz Desarmador Plano de 3 mm INSTRUCCIONES REMOCIÓN DEL PANEL PRINCIPAL 4. Retire las tapas rojas del frente del panel principal.
  • Page 6: Instalación

    CONTINUACIÓN DE LAS INSTRUCCIONES Retire cuatro tornillos de la placa frontal de la caja 11. Corte el cincho y desate el cable principal del de conexiones con el desarmador de cruz. Retire la imán circular. Jale el cable principal a través del placa frontal.
  • Page 7 CONTINUACIÓN DE LAS INSTRUCCIONES 4. Inserte los alambres de colores en el bloque de Reemplace el panel frontal y asegúrelo con dos terminales. Use la foto que tomó durante el paso 8 tornillos de cruz que retiró anteriormente. de Remoción del Panel Principal como referencia. (Vea Diagrama 16) Apriete los tornillos con un desarmador de 3 mm.
  • Page 8 CONTINUACIÓN DE LAS INSTRUCCIONES 11. Asegure la placa frontal del indicador a la cubierta 12. Complete la calibración. (Vea Calibración a usando cuatro tornillos que retiró anteriormente y el continuación) desarmador de cruz. (Vea Diagramas 19-20) Diagrama 19 Diagrama 20 CALIBRACIÓN INGRESAR AL MODO DE PARÁMETRO TÉCNICO 3.
  • Page 9 H-1679-MNBRD 1-800-295-5510 uline.ca CARTE MÈRE POUR TRANSPALETTES PESEURS OUTILS REQUIS Tournevis Tournevis à tête plate Clé à douille Douille de 7 mm cruciforme Tournevis à tête plate de 3 mm INSTRUCTIONS RETRAIT DE LA CARTE MÈRE 4. Retirez les capuchons rouges à l'avant de la carte mère.
  • Page 10 INSTRUCTIONS SUITE Enlevez les quatre vis de la plaque frontale de la 11. Coupez l'attache-câble et séparez le câble boîte de jonction à l'aide du tournevis cruciforme. principal de l'aimant circulaire. Tirez le câble Retirez la plaque frontale. (Voir Figure 7) principal à...
  • Page 11 INSTRUCTIONS SUITE 4. Insérez les fils colorés dans le bloc de jonction. Replacez le panneau avant et fixez-le avec les deux Reportez-vous à la photo prise à l'étape 8 de la vis à tête cruciforme retirées précédemment. section Retrait de la carte mère. Serrez les vis à (Voir Figure 16) l'aide du tournevis de 3 mm.
  • Page 12 INSTRUCTIONS SUITE 11. Fixez la plaque frontale de l'indicateur au boîtier 12. Effectuez l'étalonnage. (Voir la section Étalonnage avec les quatre vis retirées précédemment, à l'aide ci-dessous) d'un tournevis cruciforme. (Voir Figures 19 et 20) Figure 19 Figure 20 ÉTALONNAGE ACCÈS AU MODE DES PARAMÈTRES TECHNIQUES 3.
