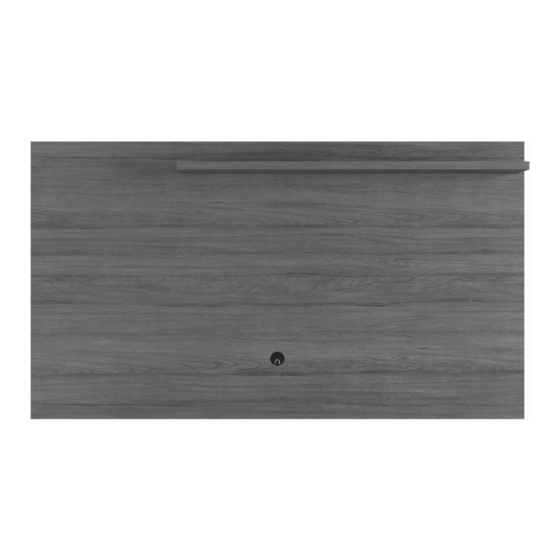

Liberty 62.99
Panel / Panneau
Model # 221BMC1, 221BMC12, 221BMC2, 221BMC21,
221BMC6, 221BMC8, 221BMC9, 221BMC94
6.6
lb
33
lb
The indicated values consider static weights and evenly distributed over the parts.
Les valeurs indiquées tiennent compte des poids statiques et uniformément répartis sur les pièces.
Ed. 004, 2020/11 - Manhattan Comfort.
Advertisement
Table of Contents
Related Manuals for Manhattan Comfort Liberty 62.99
Summary of Contents for Manhattan Comfort Liberty 62.99
- Page 1 Model # 221BMC1, 221BMC12, 221BMC2, 221BMC21, 221BMC6, 221BMC8, 221BMC9, 221BMC94 The indicated values consider static weights and evenly distributed over the parts. Les valeurs indiquées tiennent compte des poids statiques et uniformément répartis sur les pièces. Ed. 004, 2020/11 - Manhattan Comfort.
- Page 2 INCLUDED IN THE PACKAGE / INCLUS DANS LE PACKAGE REAR VIEW / VUE ARRIÈRE For fixing behind the panel. Pour fixation derrière le panneau. For fixing on the wall. Pour fixation au mur. n.° ID Quantity / Quantité Parts Identification (Description) Upper Panel / Panneau supérieur Lower Panel / Panneau inférieur Rear Column / Colonne arrière...
- Page 3 TOOLS NEEDED / OUTILS NÉCESSAIRES Manual screwdriver. Simple hammer. Level indicator. Electric drill and electric Tournevis manuel. Marteau simple. Indicateur de niveau. screwdriver with drill bit Ø1/2 inch and phillips tips. Perceuse électrique et tournevis électrique avec foret Ø1/2 pouce et pointes phillips.
- Page 4 STEP 1 / ÉTAPE 1 • Line the floor with the cardboard and the foam mantle of the packing to protect the parts and arrange the Panels (01) and (02) with the rear face upwards , correctly checking the position of each according the holes and as the drawing. Tapisser le étage avec le carton et la feuille de mousse de la emballage pour protéger les pièces et disposer les Panneaux (01) et (02) avec la face arrière DETAIL 1...
- Page 5 STEP 3 / ÉTAPE 3 Rear face Face arrière • Fix the Upper Shelf (05) in the Upper Panel (01) with dowels (B) and bolts (G). Rear face Face arrière Fixez la Étagère superieure (05) dans le Panneau supérieur (01) avec des chevilles (B) et les vis (G). STEP 4 / ÉTAPE 4 ATTENTION! Before installing the panel, check the conditions of the wall for strength to properly support and anchor the weight of the suspended panel,...
- Page 6 STEP 5 / ÉTAPE 5 Fixed on the wall. Fixé au mur. • With the Panel already assembled, fit the Bar (04) fixed behind the panel in the Bar (06) fixed on Fixed behind the panel. the wall. Fixé derrière le panneau. Avec le Panneau dejà...
