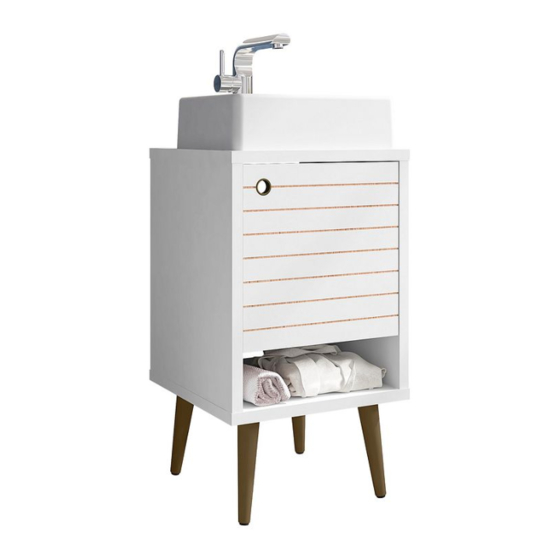

Liberty 17.71
Bathroom Vanity Sink / Meuble de lavabo de salle de bain
Model # 238BMC6, 238BMC63, 238BMC64, 238BMC69,
238BMC9, 238BMC93, 238BMC94, 238BMC96
33
lb
11
lb
22
lb
The indicated values consider static weights and evenly distributed over the parts.
Les valeurs indiquées tiennent compte des poids statiques et uniformément répartis sur les pièces.
Ed. 002, 2020/10 - Manhattan Comfort.
Advertisement
Related Manuals for Manhattan Comfort Liberty 17.71
Summary of Contents for Manhattan Comfort Liberty 17.71

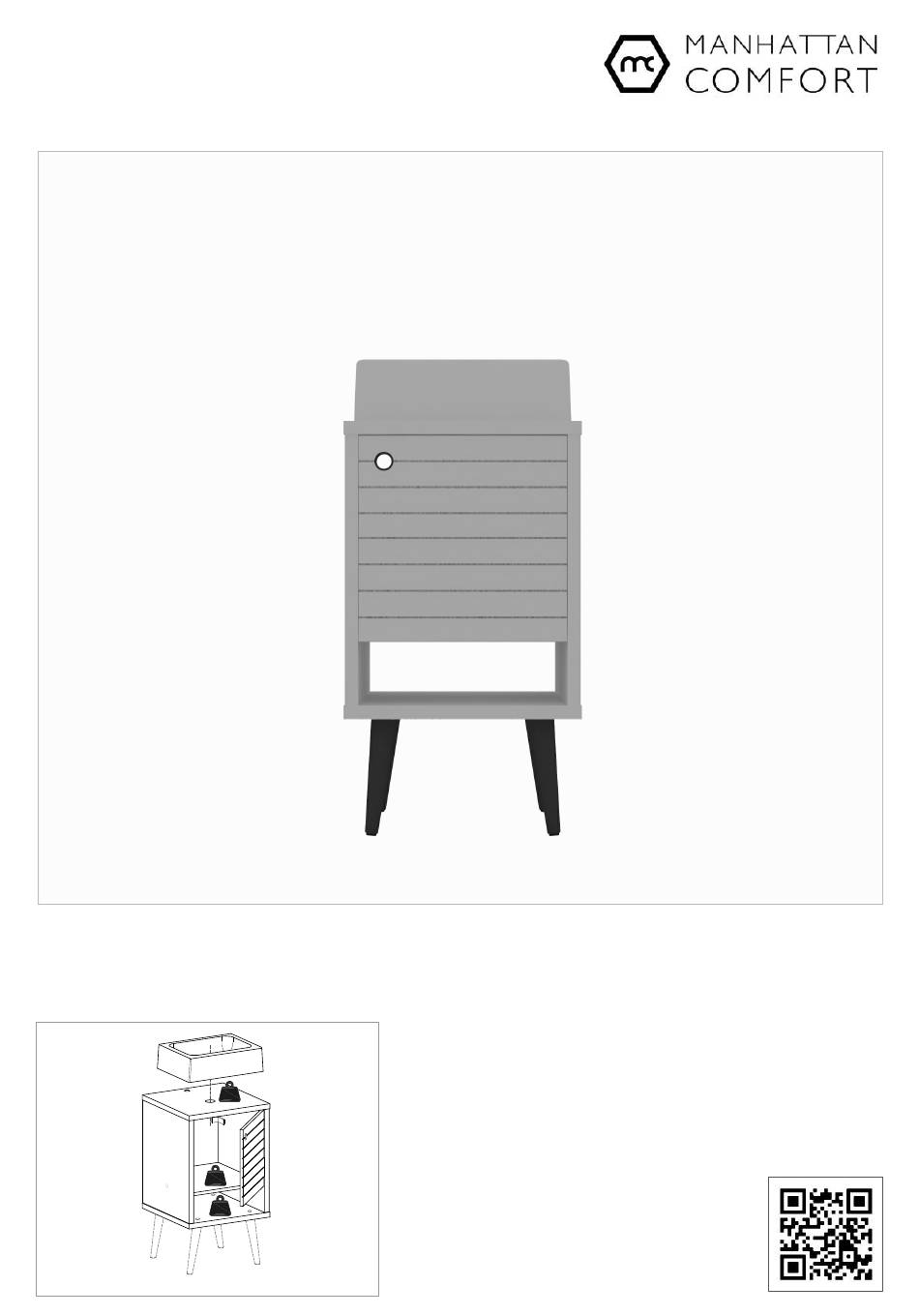

- Page 1 Model # 238BMC6, 238BMC63, 238BMC64, 238BMC69, 238BMC9, 238BMC93, 238BMC94, 238BMC96 The indicated values consider static weights and evenly distributed over the parts. Les valeurs indiquées tiennent compte des poids statiques et uniformément répartis sur les pièces. Ed. 002, 2020/10 - Manhattan Comfort.
- Page 2 INCLUDED IN THE PACKAGE / INCLUS DANS LE PACKAGE n.° ID Parts identification (Description) / Identification des pièces (Description) Quantity / Quantité Shelf / Étagère Left Side Panel / Panneau latéral gauche Right Side Panel / Panneau latéral droit Base / Base Top Panel / Panneau du haut Door / Porte Wood Feet / Pieds en bois...
- Page 3 TOOLS NEEDED / OUTILS NÉCESSAIRES Manual screwdriver. Simple hammer. Level indicator. Electric drill and electric Tournevis manuel. Marteau simple. Indicateur de niveau. screwdriver with drill bit Ø1/2 inch and phillips tips. Perceuse électrique et tournevis électrique avec foret Ø1/2 pouce et pointes phillips.
- Page 4 STEP 1 / ÉTAPE 1 Preparing the Side Panels (02) and (03): • Fix the metal brackets (F) with bolts (H) in the Left Side Panel (02) and in the Right Side Panel (03), as shown in the DETAIL 1. Préparation des Panneaux laéraux (02) et (03): •...
- Page 5 STEP 4 / ÉTAPE 4 • Connect the Top Panel (05) onto the Side Panels (02) and (03) using dowels (A) and the cam lock hardware (C + D). At the end of the fixation, apply the adhesive covers (E) over the holes of the hardware (D). Connectez le Panneau du haut (05) aux Panneaux latéraux (02) et (03) à...
- Page 6 STEP 6 / ÉTAPE 6 Preparing the Door (06): • Fix the hinges (L) with bolts (H) in the Door (06), as shown in the DETAIL 3. • Insert the plastic ring (N) in the Door (06). Préparation de la Porte (06): •...
