- Page 1 TF-CS500 WIFI / TF-CS1000 WIFI INTELIGENTNY PANEL GRZEWCZY Z MOŻLIWOŚCIĄ KONTROLI ZDALNEJ Instrukcja instalacji i obsługi Uwaga: Przed rozpoczęciem instalacji przeczytaj instrukcję! Note: Please read the instructions before starting the installation!
- Page 2 4.4. Wykrywanie otwartego okna 4.5. Kalibracja temperatury 4.6. Funkcja Wi-Fi WŁ./WYŁ. 4.7. Sterowanie ręczne 4.8. Aplikacja TERMOFOL SMART 4.8.1. Wybór aplikacji i instalacja 4.8.2. Rejestracja i zakładanie konta w aplikacji 4.8.3. Przygotowanie panelu grzewczego do połączenia z WIFI 4.8.4. Połączenie panelu grzewczego z aplikacją...
- Page 3 Przed rozpoczęciem wszelkich prac instalacyjnych należy do- kładnie przeczytać instrukcję montażu i obsługi i zachować ją do późniejszego wykorzystania. OPIS SYMBOLI Przed użyciem tego grzejnika należy zapoznać się z odpowiednim rozdzia- łem w niniejszej instrukcji obsługi. Produkt zgodny z dyrektywami europejskimi OSTRZEŻENIE: Aby uniknąć...
- Page 4 1. Wskazówki bezpieczeństwa ABY ZMNIEJSZYĆ RYZYKO POŻARU, PORAŻENIA PRĄDEM LUB OBRAŻEŃ: 1.1. Ostrzeżenia dotyczące bezpieczeństwa związane z produktem • Długotrwały kontakt może spowodować obrażenia lub oparzenia. • Nie przykrywać grzejnika żadnym materiałem. Przykrycie może spowodować przegrza- nie i doprowadzić do pożaru. •...
- Page 5 1.3. Wskazówki dotyczące bezpieczeństwa elektrycznego • Podczas instalacji, naprawy lub serwisowania grzejnika, należy go wyłączyć i odłączyć od zasilania. Przed montażem należy sprawdzić, czy grzejnik nie jest uszkodzony. • Jeśli grzejnik lub przewód zasilający jest uszkodzony w jakikolwiek sposób, nie należy używać...
- Page 6 (nie znajdują się w zestawie). Należy upewnić się, że ściana jest odpowiednia do montażu. Szczególnie zalecamy, aby panel został zainstalowa- ny przez wykwalifikowanego elektryka lub instalatora autoryzowanego przez TERMOFOL. Grzejnik musi być oddalony od wszelkich obiektów, ścian itp. o co najmniej 20 cm; odle- głość...
- Page 7 4. Działanie: 4.1. Ogólne wprowadzenie systemu sterowania Urządzenia serii TF-CS wyposażone są w zintegrowany termoregulator WIFI, co oznacza, że do sterowania grzejnikiem nie jest potrzebny żaden inny dodatkowy termostat. Po połą- czeniu grzejnika z aplikacją, smartfon przejmuje kontrolę i komunikuje się z termoregula- torem.
- Page 8 4.8.1 Wybór aplikacji i instalacja Grzejnik współpracuje wyłącznie z sieciami WiFi 2,4 Ghz. Sterowanie urządzeniem odbywa się za pośrednictwem aplikacji TERMOFOL SMART dostępnej na platformy Android oraz iOS. W celu przeprowadzenia procesu podłączenia panelu grzewczego do lokalnej sieci WiFi, należy pobrać na swoje urządzenie mobilne aplikację TERMOFOL SMART wykorzystu- jąc poniższe kody QR:...
- Page 9 Pobraną aplikację instalujemy na urządzeniu mobilnym i włączamy usługi lokalizacji, oraz połączenie WiFi urządzenia z siecią, do której będziemy przyłączać grzejnik. Należy zapisać hasło do tej sieci, gdyż będzie potrzebne w dalszym procesie konfiguracji. 4.8.2. Rejestracja i zakładanie konta w aplikacji W celu korzystania z aplikacji należy założyć...
- Page 10 4.8.4. Połączenie panelu grzewczego z aplikacją Mając przygotowany panel grzewczy, uruchamiamy aplikację TERMOFOL SMART i po zalo- gowaniu do aplikacji na ekranie głównym wybieramy funkcję dodaj urządzenie. Na kolejnym ekranie należy wybrać ikonę termostat, oraz na kolejnym ekranie zaznaczyć opcję „potwierdź szybkie miganie wyświetlacza” i wybrać przycisk „next”. Na kolejnym ekranie należy wpisać...
- Page 11 4.8.5 Reset WIFI Aby zresetować połączenie WIFI, należy nacisnąć i przytrzymać przez około 5 sekund przy- cisk WIFI, do momentu aż ikona WIFI zacznie znowu migać. 5. Specyfikacja techniczna Panele objęte niniejszą instrukcją są wyszczególnione w poniższej tabeli. Model Zasilanie Wymiary Montaż...
- Page 12 Informacje dotyczące wymagań dla elektrycznych grzejników Model: TF-CS500 Pozycja Oznaczenie Wartość Jednostka Pozycja Rodzaj mocy grzewczej, tylko dla elektry- Moc grzewcza cznych akumulacyjnych grzejników do pomieszczeń mieszkalnych (wybrać jedną) Ręczne sterowanie odprowa- Nominalna moc Pnom dzaniem ciepła, z wbudowa- grzewcza nym termostatem Ręczne sterowanie odprowadzaniem ciepła...
- Page 13 Informacje dotyczące wymagań dla elektrycznych grzejników Model: TF-CS1000 Pozycja Oznaczenie Wartość Jednostka Pozycja Rodzaj mocy grzewczej, tylko dla elektry- Moc grzewcza cznych akumulacyjnych grzejników do pomieszczeń mieszkalnych (wybrać jedną) Ręczne sterowanie odprowa- Nominalna moc Pnom dzaniem ciepła, z wbudowa- grzewcza nym termostatem Ręczne sterowanie odprowadzaniem ciepła...
- Page 14 KARTA GWARANCYJNA MIEJSCE INSTALACJI DANE INSTALATORA Nazwa firmy Imię i Nazwisko Adres (ulica, nr) Miejscowość Telefon Data Podpis instalatora Pieczątka instalatora www.termofol.pl biuro@termofol.pl +48 (12) 376 86 00 Miejsce na tabliczkę znamionową...

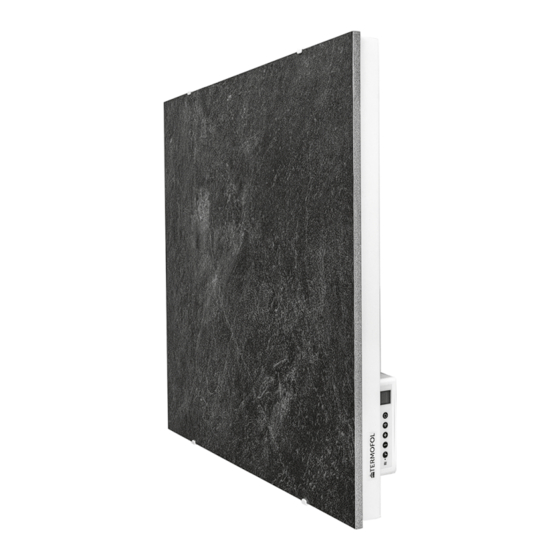

- Page 15 TF-CS500 WIFI / TF-CS1000 WIFI SMART WIFI PANEL HEATER Installation & Operation Instructions Note: Please read the instructions before starting the installation!
-
Page 16: Table Of Contents
4.4. Open window detection 4.5. Temperature calibration 4.6. WIFI function ON/OFF 4.7. Manual control 4.8. TERMOFOL SMART application 4.8.1. Application selection and installation 4.8.2. Registration and account creation in the application 4.8.3. Preparation of the heating panel to connect to WIFI 4.8.4. - Page 17 Read the installation and operating instructions completely be- fore starting any installation works and save the instructions for later use. DESCRIPTION OF THE SYMBOLS Before using this heater, please refer to the corresponding section in this instruction manual. In accordance with European directives applicable to this product. WARNING: In order to avoid the heater overheating, do not cover it.
-
Page 18: Safety Instructions
1. Safety instructions TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY: 1.1 Product related safety warnings • This infrared heaters operate at a surface temperature of around 95 °C. Do NOT touch the heater when switched on. • Prolonged contact may cause injuries or burns. •... -
Page 19: Electric Safety Directions
1.3 Electric safety directions • When installing, repairing or servicing the heater it must be turned off and disconnected from power. Before installation please check if the heater is free of damages. • If the heater or the power cord is damaged in any form do NOT use the heater and con- tact your dealer for repair or replacement. -
Page 20: Disposal
We highly recommend to have the panel installed by a qualified electrician or installer authorized by Termofol. The heater must be at least 20 cm removed from all objects, walls, etc.; the distance to the floor must be at least 20 cm. -
Page 21: Operation
4. Operation: 4.1 General introduction of the control system The TF-CS range has an integrated WIFI control box, meaning there is no other additional thermostat needed to control the heater. Once the heater has been connected to the APP, the smartphone will take control and communicate with the control box. If your home in- ternet is not working, it is still possible to operate the heater via the control box manually, once the heater is re-connected to the WIFI, the smart phone will take control again. -
Page 22: Open Window Detection
The heater works only with 2.4 GHz WiFi networks. The heater is controlled by the TERMOFOL SMART application available for Android and iOS platforms. For the purpose of the performance of the process of connecting the thermostat to the local Wi-Fi network,... -
Page 23: Registration And Account Creation In The Application
Install the downloaded application on the mobile device and turn on the location services and WiFi connection of the device to the network to which we will connect the heater. Make a note of the password for this network, as it will be needed in the rest of the confi- guration process. -
Page 24: Connecting The Heating Panel With The Application
4.8.4. Connecting the heating panel with the application Having prepared the heating panel, start the TERMOFOL SMART application and after log- ging in to the application on the main screen, select the add device function. On the next screen, select the thermostat icon, and on the next screen, select the „con- firm fast blinking display”... -
Page 25: Wifi Reset
4.8.5 WIFI Reset To reset the WIFI connection, press and hold the WIFI button for about 5 seconds until the WIFI icon starts flashing again. 5. Technical Specifications The panels covered by this manual are listed in the table below. Model Power Dimensions... - Page 26 Information requirement for the electric local space heaters Models: TF-CS500 Item Sign Value Unit Item Unit Type of heat input, for electric storage Heat output local space heaters only(Select one) manual heat charge control, Nominal heat output Pnom with integrated thermostat manual heat charge control Minimum heat out- Pmin...
- Page 27 Information requirement for the electric local space heaters Models: TF-CS1000 Item Sign Value Unit Item Unit Type of heat input, for electric storage Heat output local space heaters only(Select one) manual heat charge control, Nominal heat output Pnom with integrated thermostat manual heat charge control Minimum heat out- Pmin...
- Page 28 WARRANTY CARD PLACE OF INSTALLATION FITTER’S DETAILS Name of company Forename and surname Address (street, no.) Postal Locality code Tel. Date Fitter’s signature Fitter’s stamp www.termofol.com biuro@termofol.pl +48 (12) 376 86 00 Place for the nameplate...
