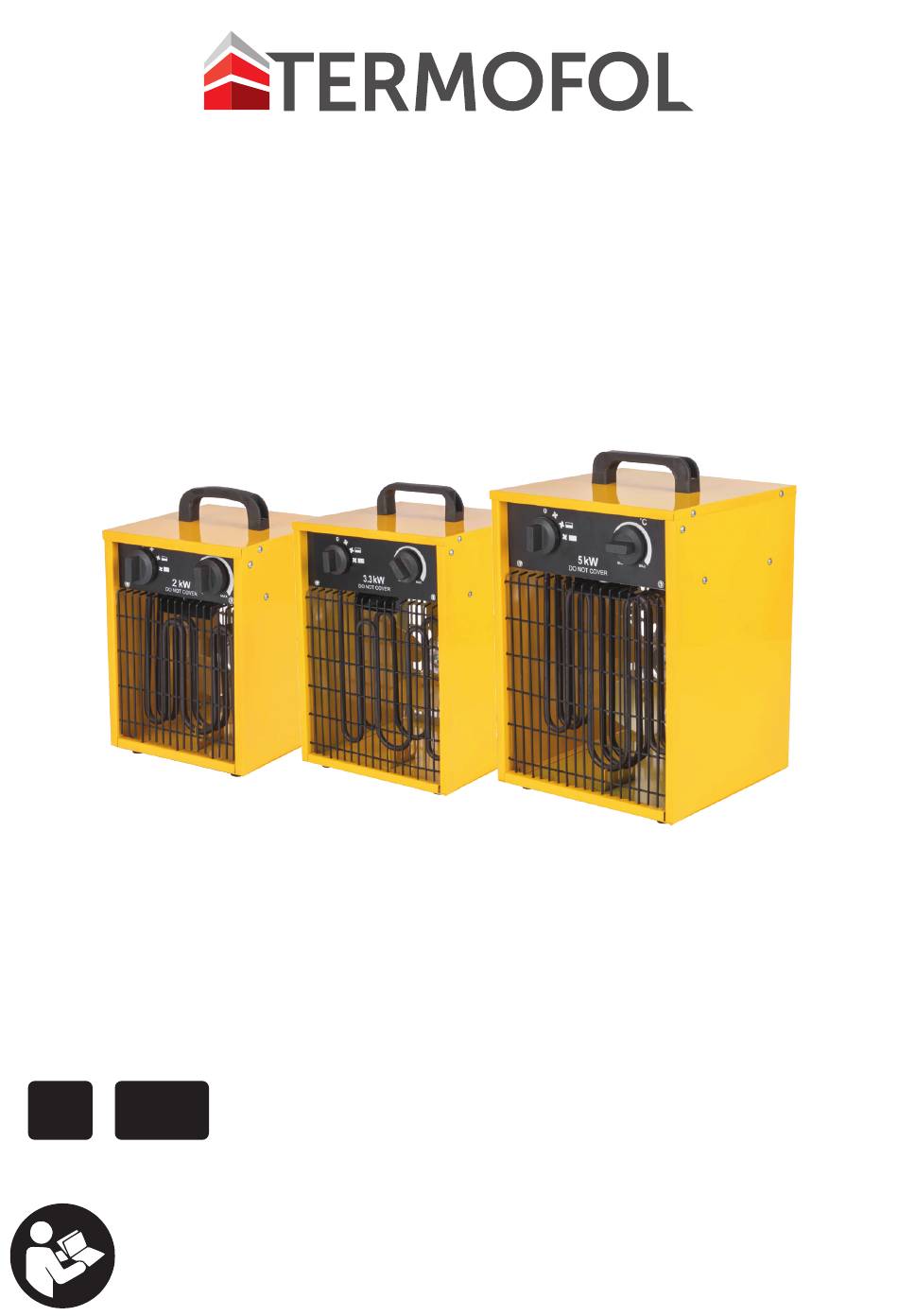

- Page 1 TF-PG-20, TF-PG-33, TF-PG-50, TF-PG-90 NAGRZEWNICE PRZEMYSŁOWE Instrukcja instalacji i obsługi Installation and user manual Uwaga: Przed rozpoczęciem instalacji przeczytaj instrukcję! Note: Please read the instructions before starting the installation!
-
Page 2: Opis Symboli
Przed rozpoczęciem wszelkich prac instalacyjnych należy dokładnie przeczytać instrukcję montażu i obsługi i zachować ją do późniejszego wykorzystania. Zastosowanie się do wytycznych zawartych w instrukcji użyt- kowania oraz przestrzeganie zasad w niej zawartych zapewni bezpieczną pracę urządzenia. OPIS SYMBOLI Produkt zgodny z dyrektywami europejskimi OSTRZEŻENIE: Aby uniknąć... -
Page 3: Informacje Dotyczące Bezpieczeństwa
OSTRZEŻENIE: Przeczytaj całą instrukcję obsługi, w tym wszystkie informa- cje dotyczące bezpieczeństwa, przed podłączeniem lub użyciem tego pro- duktu. Niewykonanie tego może spowodować pożar, porażenie prądem elektrycznym lub poważne obrażenia ciała. UWAGA: Zachowaj niniejszą instrukcję obsługi na przyszłość. Jeśli sprzeda- jesz lub przekazujesz ten produkt, upewnij się, że niniejsza instrukcja jest dołączona do tego produktu. - Page 4 Model: TF-PG-20 TF-PG-33 TF-PG-50 TF-PG-90 Napięcie/ 230V~50Hz 230V~50Hz 400V~50Hz 400V~50Hz częstotliwość: Moc znamionowa: 2000W 3000W 5000W 9000W Ustawienia: 25/1000/2000W 30/1650/3300W 30/2500/5000W 52/4500/9000W Temperatura: 0-85°C płynna regulacja Rozmiar grzałki 230*195*315 265*260*400 265*260*400 353*330*515 (mm) Waga: 3.4 kg 4.7 kg 5.3 kg 8.6 kg...
- Page 5 Możesz używać urządzenia w Nie stosować gospodarstwach domowych, magazy- H07RN-F nach i warsztatach, placach budowy — lub szklarniach gospodarstwach domowych, magazy- H05RN-F na placach budowy nach i warsztatach czy szklarniach gospodarstwach domowych, magazy- H05RR-F placach budowy lub szklarniach nach i warsztatach 5.2 Podczas korzystania z urządzeń...
-
Page 6: Rozwiązywanie Problemów
6. Korzystanie z instrukcji 6.1 Ustaw termowentylator tak, aby stał pionowo na twardej powierzchni i w bezpiecznej odległości od zbiorników z wodą i łatwopalnych przedmiotów. 6.2 Podłącz termowentylator do sieci. 6.3 Ustaw pokrętło termostatu na MAX i pozwól grzałce pracować z pełną mocą. 6.4 Termowentylator włączy się, gdy selektor ogrzewania zostanie ustawiony na jedno z ustawień... - Page 7 Problem Możliwa przyczyna Zalecenie Wyciągnij wtyczkę, sprawdź Grzałka nie działa, gdy jest podłą- połączenie wtyczki i gniazd- Wtyczka jest poluzowana czona do prądu, ka. Następnie połącz a przełącznik i ponownie. termostat są włą- czone. Włóż wtyczkę do odpowied- Brak zasilania w gniazdku niego gniazdka Element grzejny świeci...
-
Page 8: Karta Gwarancyjna
KARTA GWARANCYJNA MIEJSCE INSTALACJI DANE INSTALATORA Nazwa firmy Imię i Nazwisko Adres (ulica, nr) Miejscowość Telefon Data Podpis instalatora Pieczątka instalatora www.termofol.pl biuro@termofol.pl +48 (12) 376 86 00 Miejsce na tabliczkę znamionową... - Page 9 TF-PG-20, TF-PG-33, TF-PG-50, TF-PG-90 INDUSTRIAL HEATER Installation and user manual Note: Please read the instructions before starting the installation!
-
Page 10: Symbols Description
Before commencing any installation work, carefully read the installation and operating instructions and keep them for future reference. Adherence to the guidelines contained in the user manual and compliance with the rules contained therein will ensure safe operation of the device. SYMBOLS DESCRIPTION The product complies with European directives WARNING: To avoid overheating, do not cover the heater. -
Page 11: Safety Information
WARNING: Read the entire user manual, including all safety information, before connecting or using this product. Failure to do so may result in fire, electric shock, or serious injury. NOTE: Keep this manual for future reference. If you are selling or trans- ferring this product, make sure this manual is included with the product. - Page 12 Model: TF-PG-20 TF-PG-33 TF-PG-50 TF-PG-90 Voltage/ 230V~50Hz 230V~50Hz 400V~50Hz 400V~50Hz Frequency: Rated Power: 2000W 3000W 5000W 9000W Settings: 25/1000/2000W 30/1650/3300W 30/2500/5000W 52/4500/9000W Temperature: 0-85°C smooth regulation Heater Size (mm) 230*195*315 265*260*400 265*260*400 353*330*515 Weight: 3.4 kg 4.7 kg 5.3 kg 8.6 kg...
- Page 13 Type You can use the device in Do not use households, warehouses and H07RN-F workshops, construction sites or — greenhouses households, warehouses and H05RN-F on construction sites workshops or greenhouses households, warehouses and H05RR-F construction sites or greenhouses workshops 5.2 When using electrical appliances, basic safety precautions should always be followed, including the following: 5.2.1 The fan heater is not suitable for use outdoors in humid weather, in bathrooms or other spa- ces with increased humidity levels.
- Page 14 6. Using the manual 6.1 Place the fan heater upright on a hard surface and at a safe distance from water tanks and flammable objects. 6.2 Connect the fan heater to the mains. 6.3 Turn the thermostat knob to MAX and let the heater work at full power. 6.4 The fan heater will turn on when the heat selector is set to one of the power settings.
- Page 15 Problem Possible cause Recommendation Pull out the plug, check the The heater does not work when it is The plug is loose connection of the plug and plugged in and the socket. Then reconnect. switch and thermo- stat are turned on. Insert the plug into a suita- No power in the socket The heating ele-...
-
Page 16: Warranty Card
WARRANTY CARD PLACE OF INSTALLATION FITTER’S DETAILS Name of company Forename and surname Address (street, no.) Postal Locality code Tel. Date Fitter’s signature Fitter’s stamp www.termofol.com biuro@termofol.pl +48 (12) 376 86 00 Place for the nameplate...
