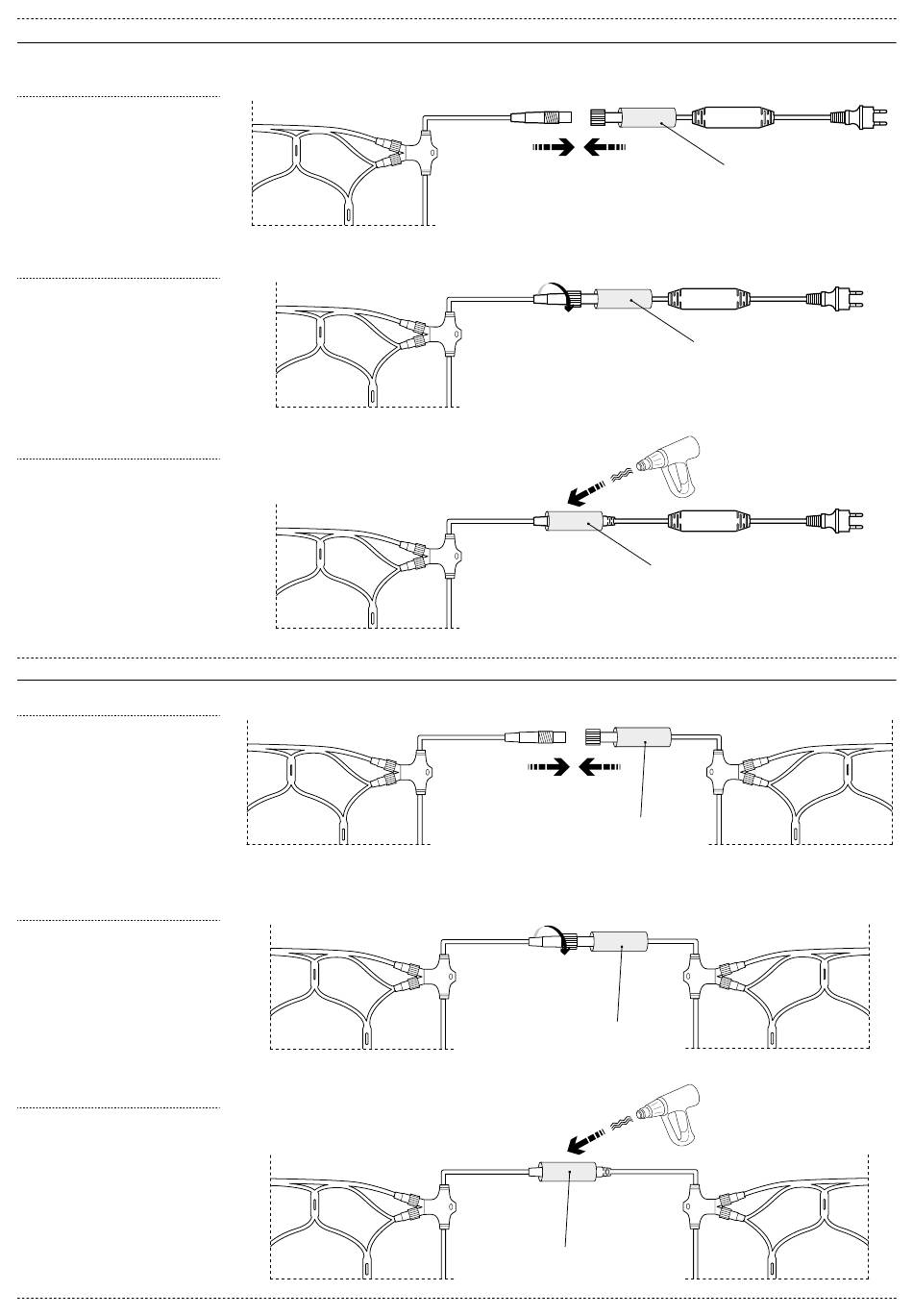

MONTAGEM / REPARAÇÃO DO FORNECEDOR DE ENERGIA:
1
Colocar o cabo de alimentação
(230V) ao RED, já inserido no tubo
de contração térmica (incluído)
em um dos dois itens.
2
Conecte o plugue do cabo de ali-
mentação e o RED, parafusos da
tampa posterior.
3
Coloque o tubo de contração tér-
mica sobre a junção dos dois itens.
Aplicar calor no tubo para selar a
união.
CONEXÃO DO RED AO RED:
1
Ligue o RED, inserindo previamente
o tubo de contração térmica (in-
cluído) em um dos dois elementos.
2
Conecte-se os pinos do RED, enros-
cando a tampa posterior.
3
Coloque o tubo de contração tér-
mica sobre a junção dos dois itens.
Aplicar calor no tubo para selar a
união.
tubo de contração térmica
tubo de contração térmica
tubo de contração térmica
tubo de contração térmica
tubo de contração térmica
tubo de contração térmica
