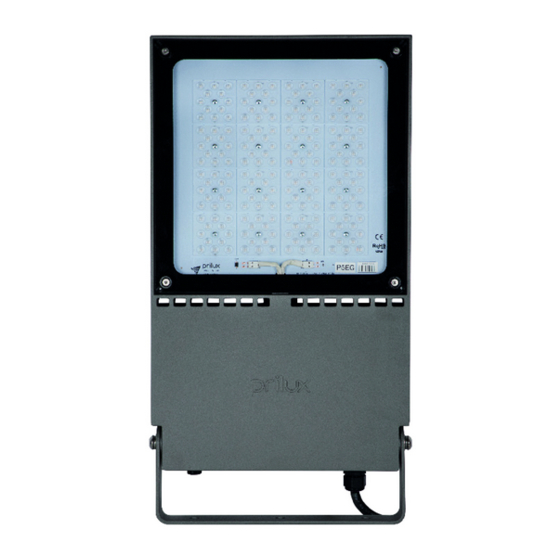

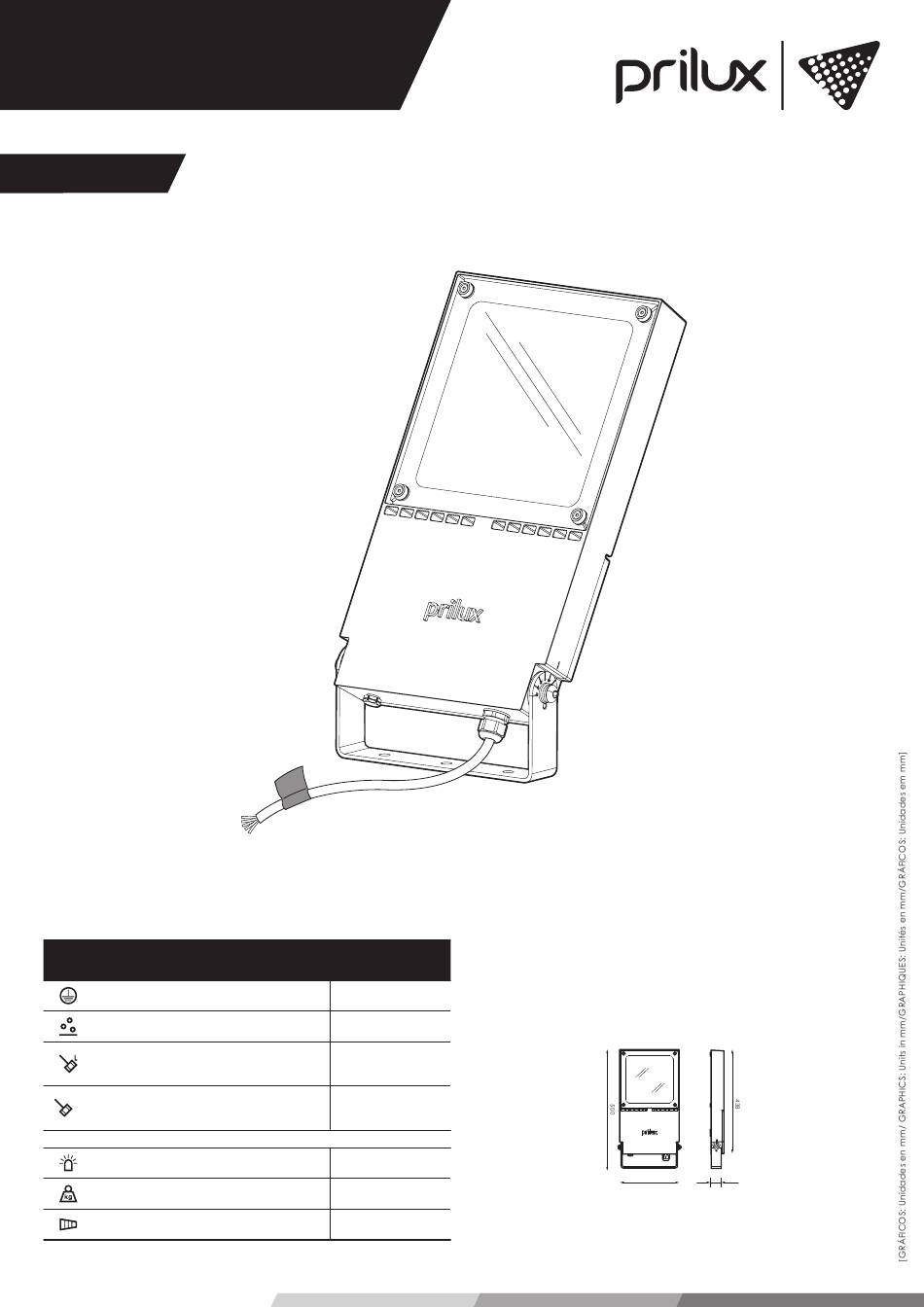

Nantes
PLAY
Manual instrucciones
Instruction manual
Especificaciones/ Specifications
Aislamiento eléctrico/
Electrical isolation
Índice de estanqueidad/
Sealing rating
Protección contra impactos/
(IK Luminaria)
Impact resistance(IK Luminarie)
Protección contra impactos/
GO
(IK Grupo óptico)
Impact resistance(IK Optical group)
Nº LED/
LED Number
Peso/
Weight
Máx. sup. proyectada al aire/
Maximum surface wind exposed
1/8
mayo 2021
CI
IP66
IK09
Hasta
IK10/Until IK10
108 LED
5,75kg
0,125m
2
250
55
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Prilux Nantes PLAY
Summary of Contents for Prilux Nantes PLAY
- Page 1 Nantes PLAY Manual instrucciones Instruction manual Especificaciones/ Specifications Aislamiento eléctrico/ Electrical isolation Índice de estanqueidad/ IP66 Sealing rating Protección contra impactos/ (IK Luminaria) IK09 Impact resistance(IK Luminarie) Protección contra impactos/ (IK Grupo óptico) Hasta IK10/Until IK10 Impact resistance(IK Optical group) Nº...
- Page 2 PRECAUCIONES: PRECAUTIONS: • Mantenga el producto fuera del alcance de los niños. • Keep out of reach of children. • No sumerja este producto en agua ni lo manipule con las manos mojadas. • This product is for outdoor use, pay attention to the permissible mounting •...
- Page 3 Montaje/Mounting NO INCLUIDO/ NOT INCLUDED * Fijar mínimo con 2 tornillos/ Fix minimum with 2 screws Vidrio templado 5mm/ 5mm tempered glass Utilizar materiales resistentes a la corrosión. Para la fijación del proyector se recomienda utilizar los taladros exteriores para minimizar las posibles vibraciones por causas del viento. Para alturas elevadas o condiciones muy desfavorables, utilizar un segundo sistema de fijación como cable de seguridad.
- Page 4 Giro/Turn * Ángulos de dirección cada 10º/ Steering angles every 10th 4 Nm ± 0.5 Nm máx.
- Page 5 CIÓN/ VER ESQUEMA DE ELECTRIFICA SEE ELECTRIFICATION SCHEME ESQUEMA DE ELECTRIFICACIÓN/ELECTRIFICATION SCHEME Regulación DALI/ DALI regulation AZUL MARRÓN NEGRO GRIS VERDE/AMARILLO...
- Page 6 MONTAJE DEL CONECTOR / MOUNTING THE CONNECTOR PELADO DE CABLES/ STRIPPING CABLE 0,5-4mm² 7-8mm 22-23mm Asegurar la buena conexión. Ensure good connection.
- Page 7 2,5Nm máx. El radio mínimo de la curvatura de los conductores debe ser Para garantizar el grado de protección, no debe apli- más de 4 veces el diámetro del conductor. carse a la conexión ninguna fuerza de torsión. To ensu- The minimum radius of the curvature of the conductors must re the degree of protection, no twisting force must be be more than 4 times the diameter of the conductor.
- Page 8 ACCESORIOS/ ACCESSORIES PARALUMEN (515788)/ VISOR (515788) www.grupoprilux.com 8/16...
