ES

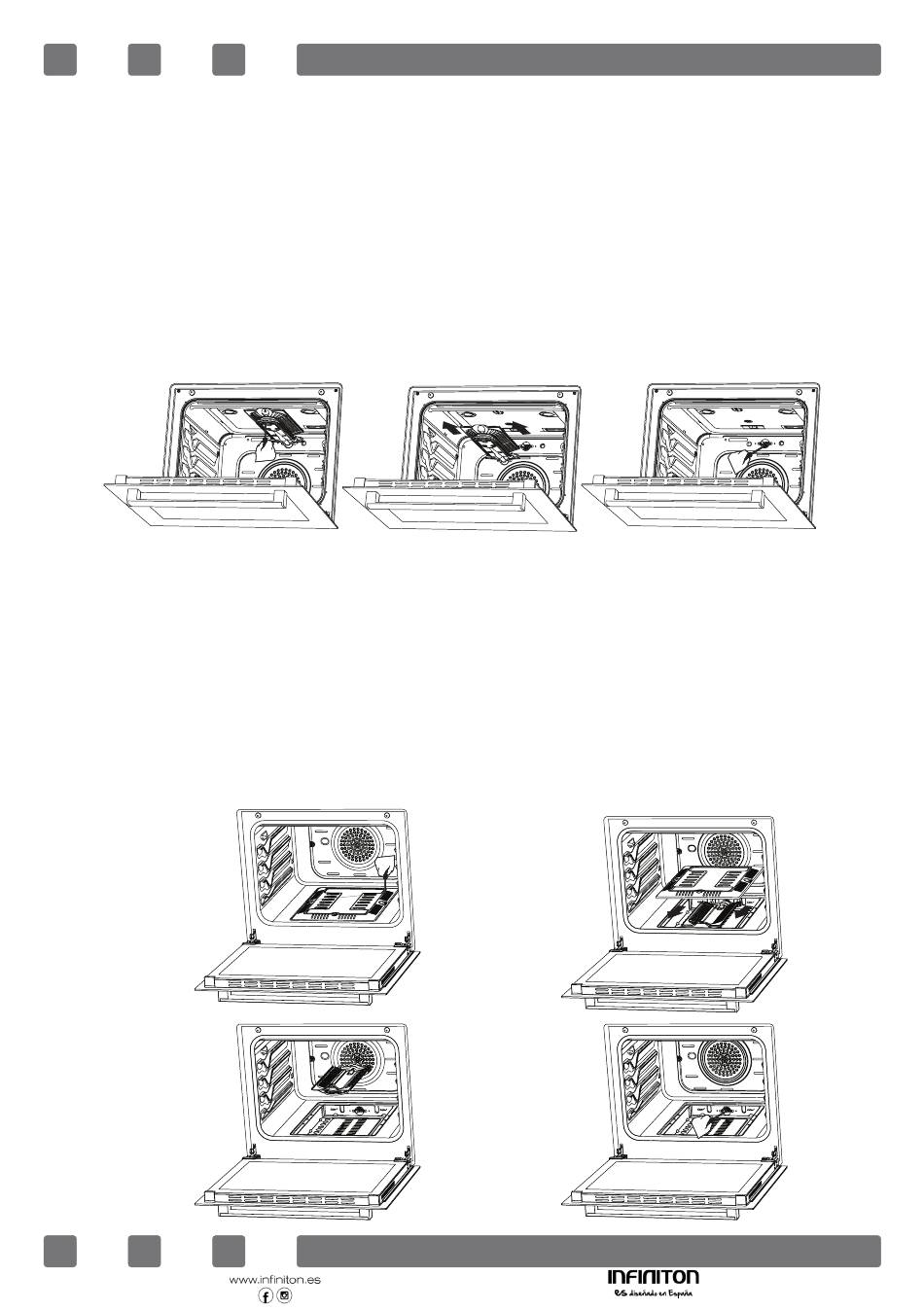

Extracción de los quemadores inferior y superior e instalación del inyector
en el horno de gas
Extracción del quemador superior:
Con la ayuda de un destornillador, quite el tornillo como se muestra
en la figura 8. Como se muestra en la figura 9, retire el quemador de su
lugar tirando de él hacia usted. Como se muestra en la figura 10, quite
el inyector en el cojinete con una llave de vaso. Para volver a colocar el
quemador, aplique el proceso de eliminación de forma inversa.
Figura 8
Extracción del quemador inferior:
La puerta inferior del quemador se ha fijado con dos tornillos. Como se
muestra en la figura 11, quítelo con la ayuda de un destornillador. Retire
la puerta tirando hacia arriba como se muestra en la figura 12. Retire el
quemador de su lugar tirando de él hacia usted, como se muestra en la
figura 13. Como se muestra en la figura 14, quite el inyector en el cojinete
con una llave de vaso. Para reemplazar el quemador, aplique el proceso
de eliminación de forma inversa.
Figura 11
Figura 13
Figura 9
Figura 12
Figura 14
64
Figura 10
