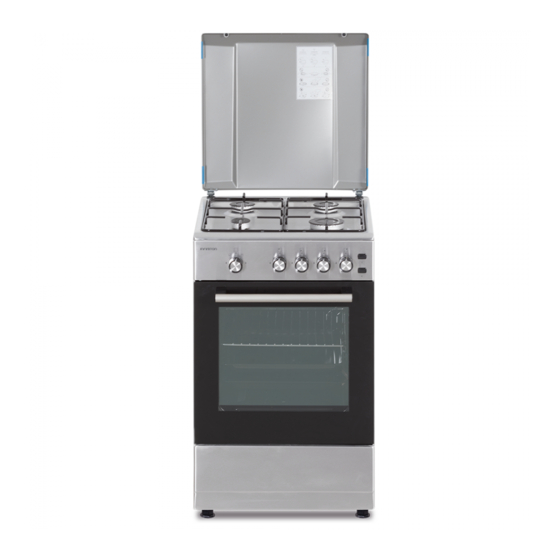

Infiniton CC54HXE User Manual

Free standing oven
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
FREE STANDING OVEN
50x55 / 50x60 / 60x60
Gas and electrical oven
Hornos a gas y eléctricas
Forno a gás e elétrico
MANUAL DEL USUARIO
MANUAL DO UTILIZADOR
USER MANUAL
GB
ES
PO

Advertisement

Table of Contents
loading

Related Manuals for Infiniton CC54HXE

Summary of Contents for Infiniton CC54HXE

  • Page 1 FREE STANDING OVEN 50x55 / 50x60 / 60x60 Gas and electrical oven Hornos a gas y eléctricas Forno a gás e elétrico USER MANUAL MANUAL DEL USUARIO MANUAL DO UTILIZADOR...
  • Page 2 Estimados Usuarios, Nuestro objetivo es hacer que este producto le proporcione el mejor resultado que se fabrica en nuestras instalaciones modernas en un entorno de trabajo cuidadoso, en conformidad con el concepto de calidad total. Por lo tanto, le sugerimos que lea el manual del usuario detenidamente antes de usar el producto y que lo tenga permanentemente a su disposición.

  • Page 3: Table Of Contents

    Contenido Advertencias importantes Conexión eléctrica Conexión de gas Introducción al uso del aparato Accesorios Características técnicas de su horno Instalación del horno Ilustración de amarre de cadena Panel de mandos Uso del horno Uso de la parrilla Uso del asador de pollo Uso de la sección de la estufa Tipos de programas Tabla de horneado y asado...

  • Page 4: Advertencias Importantes

    ADVERTENCIAS IMPORTANTES 1. La instalación y la reparación siempre deben ser realizadas por el “SERVICIO AUTORIZADO”. El fabricante no se hace responsable de las operaciones realizadas por personas no autorizadas. 2. Lea atentamente estas instrucciones de funcionamiento. Solo de esta manera puede usar el dispositivo de forma segura y correcta.
  • Page 5 11. Para limpiar el aparato, no use limpiadores de vapor. 12. Asegúrese de que la puerta del horno esté com- pletamente cerrada después de colocar los alimentos dentro del horno. 13. NO TRATE NUNCA de apagar el fuego con agua. Solo apague el circuito del dispositivo y luego cubra la llama con una cubierta o una manta ignífuga.
  • Page 6 21. Coloque cortinas, tul, papel o cualquier material inflamable (inflamable) lejos del aparato antes de comenzar a usarlo. No coloque materiales inflamables encima o dentro del aparato. 22. Mantenga abiertos los canales de ventilación. 23. El aparato no es adecuado para su uso con un temporizador externo o un sistema de control remoto por separado.
  • Page 7 31. Si el aparato está defectuoso o tiene un daño visible, no lo haga funcionar. 32. No toque el enchufe con las manos mojadas. No tire del cable para desconectarlo, siempre sostenga el enchufe. 33. No use el aparato con el cristal de la puerta frontal retirado o roto.
  • Page 8 39. Cuando la puerta esté abierta, no coloque ningún objeto pesado sobre la puerta ni permita que los niños se sienten en ella. Puede hacer que el horno vuelque o que las bisagras de la puerta se dañen. 40. Los materiales de embalaje son peligrosos para los niños.
  • Page 9 48. La tapa superior del horno puede cerrarse por una buena razón, y es que el envase de cocción puede voltearse. Dé un paso atrás para evitar que le llegue el calor de la comida. Hay riesgo de quemaduras. 49. No coloque objetos pesados cuando la puerta del horno esté...
  • Page 10 58. No cocine la comida directamente en la bandeja/ rejilla. Por favor, ponga la comida en las herramientas adecuadas antes de ponerlas en el horno. 59. Superficie caliente, deje enfriar antes de cerrar la tapa. Seguridad eléctrica 1. Conecte el aparato a un enchufe con conexión a tierra protegido por un fusible que cumpla con los valores especificados en el cuadro de especificaciones técnicas.
  • Page 11 6. NUNCA lave el producto rociando o vertiendo agua sobre él! Existe el riesgo de electrocución. 7. ADVERTENCIA: Para evitar descargas eléctricas, asegúrese de que el circuito del dispositivo esté abierto antes de cambiar la lámpara. 8. ADVERTENCIA: Corte todas las conexiones del circuito de suministro antes de acceder a las terminales.
  • Page 12 16. Asegúrese de que el enchufe esté insertado firmemente en el tomacorriente de la pared para evitar chispas. 17. No use limpiadores a vapor para limpiar el aparato, de lo contrario puede ocurrir una descarga eléctrica. 18. Se requiere un interruptor omnipolar capaz de desconectar la fuente de alimentación para la instalación.
  • Page 13 Seguridad con gas 1. Este aparato no está conectado a aparatos de evacuación de productos en combustión. Este aparato debe estar conectado e instalado de acuerdo con las normas de instalación vigentes. Se deben considerar las condiciones con respecto a la ventilación. 2.
  • Page 14 7. Todo tipo de operaciones a realizar en la instalación de gas debe ser realizado por personas autorizadas y competentes. 8. Este aparato está ajustado para gas natural (GN). Si tiene que usar su producto con un tipo de gas diferente, debe solicitar el servicio autorizado para la conversión.
  • Page 15 Qué hacer cuando se detecta olor a gas 1. No use llamas abiertas y no fume. 2. No opere ningún interruptor eléctrico. (Por ejemplo; interruptor de la lámpara o timbre de la puerta) 3. No use el teléfono ni el teléfono móvil. 4.
  • Page 16 Uso previsto 1. Este aparato está diseñado para uso en el hogar. El uso comercial del aparato no está permitido. 2. Este aparato solo se puede usar para cocinar. No debe usarse para otros fines, como calentar una habitación. 3. Este aparato no debe usarse para calentar placas debajo de la parrilla, para secar la ropa o las toallas colgándolas en el asa o con fines de calefacción.

  • Page 17: Conexión Eléctrica

    Conexión Eléctrica 1. Su horno requiere un fusible de 16 o 32 amperios de acuerdo con la potencia del dispositivo. Si es necesario, se recomienda la instalación por un electricista calificado. 2. Su horno se ajusta de acuerdo con el suministro eléctrico de 220- 240V CA / 380-415V CA, 50/60 Hz..

  • Page 18: Conexión De Gas

    Conexión De Gas ADVERTENCIA: Antes de comenzar cualquier trabajo relacionado con la instalación de gas, cierre el suministro de gas. Riesgo de explosión. Por favor, use su horno en un ambiente seco. 1. Coloque la abrazadera en la manguera. Empuje una de las mangueras hasta que llegue al final de la tubería.
  • Page 19 Conexión gas natural; ADVERTENCIA: La conexión de gas natural solo se debe hacer a través del servicio autorizado. Tubo De Gas Principal Para la conexión de gas natural, coloque la junta en la tuerca en el extremo de la Junta manguera de conexión de gas natural.
  • Page 20 Operación de cambio de boquilla 1. Utilice una herramienta con un cabezal especial para quitar e instalar la boquilla como se ve en (figura 3) 2. Elimine la boquilla (figura 4) del quemador con una herramienta especial e instale una nueva boquilla (figura 5) Figura 3 Figura 5 Figura 4...
  • Page 21 Disminución del ajuste del caudal de gas para los grifos de la encimera 1. Encienda el quemador que se va a ajustar y gire la perilla a la posición reducida. 2. Retire la perilla del grifo de gas. 3. Use un destornillador de tamaño adecuado para ajustar el tornillo de ajuste de la tasa de flujo.
  • Page 22 Extracción de los quemadores inferior y superior e instalación del inyector en el horno de gas Extracción del quemador superior: Con la ayuda de un destornillador, quite el tornillo como se muestra en la figura 8. Como se muestra en la figura 9, retire el quemador de su lugar tirando de él hacia usted.

  • Page 23: Introducción Al Uso Del Aparato

    INTRODUCCIÓN AL USO DEL APARATO 1. Puerta de cristal 7. Asa 12. Quemador grande (Puerta de hoja de metal) 8. Pata de plástico 13. Quemador intermedio 2. Configuración del termostato 9. Puerta inferior del 14. Quemador auxiliar 3. Configuración del horno gabinete 15.

  • Page 24: Accesorios

    Accesorios Bandeja profunda * Se utiliza para pastelería, fritas y guiso. También puede utilizarla como recipiente de acumular aceite cuando se cocina pastel, comidas congeladas y comidas de carne directamente sobre parrilla. Bandeja / Bandeja vidrio * Se utiliza para pastelería (galleta e.t.c) y alimentos congelados.

  • Page 25: Características Técnicas De Su Horno

    Características Técnicas De Su Horno Propiedades 50x55 50x60 60x60 Ancho exterior 500 mm 500 mm 600 mm Profundidad externa 565 mm 630 mm 630 mm Altura exterior 855 mm 855 mm 855 mm Potencia de la lámpara 15-25 W Elemento de calefacción inferior 1000 W 1000 W 1200 W...
  • Page 26 G20,20 mbar Quemador G20,25 mbar G20,13 mbar G25,25 mbar características técnicas Gás natural Gás natural Gás natural Inyector 1,40 1,28 1,60 Flujo de 0,333 m³/h 0,333 m³/h 0,333 m³/h Quemador Potencia 3,50 3,50 3,50 Inyector 1,15 1,10 1,45 Rápido Flujo de 0,276 m³/h 0,276...
  • Page 27 G30,28-30 mbar Quemador G30,50 mbar G30,37 mbar G31,37 mbar características técnicas Inyector 0,96 0,76 0,96 Flujo de Quemador Potencia 3,50 3,50 3,50 Inyector 0,85 0,75 0,85 Rápido Flujo de Quemador Potencia 2,90 2,90 2,90 Inyector 0,65 0,60 0,65 Semi-Rápido Flujo de Quemador Potencia 1,70...

  • Page 28: Instalación Del Horno

    INSTALACIÓN DEL HORNO Verifique si la instalación eléctrica es adecuada para poner el aparato en funcionamiento. Si la instalación de electricidad no es adecuada, llame a un electricista y un plomero para organizar los servicios públicos según sea necesario. El fabricante no se hace responsable de los daños causados por las operaciones realizadas por personas no autorizadas.
  • Page 29 6,5 mm min. 6,5 mm min. ADVERTENCIA: Los muebles de cocina cerca del electrodoméstico deben ser resistentes al calor. ADVERTENCIA: No instale el aparato al lado de refrigeradores o refrige- radores. El calor irradiado por el aparato aumenta el consumo de energía de los dispositivos de refrigeración.

  • Page 30: Ilustración De Amarre De Cadena

    Ilustración De Amarre De Cadena Antes de usar el artefacto, y a fin de lograr un uso seguro, no olvide sujetar el artefacto al muro utilizando la cadena y el tornillo en gancho provisto. Verifique que el gancho esté atornillado en el muro firmemente. PANEL DE MANDOS 1.

  • Page 31: Uso Del Horno

    Temporizador mecánico*: Se usa para determinar el tiempo para cocinar en el horno. Cuando expira el tiempo ajustado, la energía de los calentadores se apaga y se emite una señal de advertencia audible. El temporizador mecánico se puede ajustar al período deseado entre 0-90 minutos.

  • Page 32: Uso De La Parrilla

    6. Durante el tiempo en que se cocina en el horno, la tapa del horno no debe abrirse con frecuencia. De lo contrario, la circulación del calor puede desequilibrarse y los resultados pueden cambiar. Uso De La Parrilla 1. Cuando coloque la parrilla en el estante superior, la comida en la parrilla no tocará...

  • Page 33: Uso De La Sección De La Estufa

    Uso De La Sección De La Estufa Uso de quemadores de gas El dispositivo de seguridad de corte de llama (FFD, por sus siglas en inglés): opera instantáneamente cuando el mecanismo de seguridad se activa debido al exceso de líquido sobre las placas superiores. 1.
  • Page 34 Uso De Placas De Calentamiento Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5 Nivel 6 Ø80 mm 200 W 250 W 450 W Ø145 mm 250 W 750 W 1000 W Ø180 mm 500 W 750 W 1500 W Ø145 mm rápido 500 W 1000 W...

  • Page 35: Tipos De Programas

    TİPOS DE PROGRAMAS Botón de función: Se usa para determinar los calentadores a ser utilizados para cocinar el plato en el horno. Los tipos de programas de calefacción en este botón y sus funciones se describen a con- tinuación. Todos los tipos de calentadores y tipos de programas que constan de estos calentadores pueden no estar disponibles en todos los modelos.

  • Page 36: Tabla De Horneado Y Asado

    TABLA DE HORNEADO Y ASADO ADVERTENCIA: Deberá precalentar el horno durante 10 minutos antes de colocar alimentos en él. Función de Temperatura Parrilla Tiempo de Alimentos Cocción Cocción (°C) Cocción Cocción (mín.) Pastel Estático / Estático+Ventilador 170-180 35-45 Pequeñas tortas Estático / Turbo+Ventilador 170-180 25-30...

  • Page 37: Mantenimiento Y Limpieza

    MANTENIMIENTO Y LIMPIEZA 1. Desconecte el enchufe del horno de la corriente eléctrica. 2. Mientras se está haciendo funcionar el horno o poco después de que comience a funcionar, alcanzará altísimas temperaturas. Debe evitar tocarlo en las partes que se calientan. 3.

  • Page 38: Montaje De Puerta De Horno

    Montaje De Puerta De Horno Figura 21 Figura 22 Figura 21.1 Figura 21.2 Figura 22.1 Figura 22.2 Abre la puerta del Pon la cerradura Después cierra la Para quitar la puerta horno totalmente de la bisagra como puerta del hornocomo del horno, cuando la tirándola hacia figura 21.2 a posición...

  • Page 39: Limpieza Y Mantenimiento Del Vidrio De La Puerta Frontal Del Horno

    Limpieza Y Mantenimiento Del Vidrio De La Puerta Frontal Del Horno Retire el perfil presionando los enganches plásticos tanto a la derecha como a la izquierda según se indica en la figura 23 y traccionando el perfil hacia usted como se indica en la figura 24. Luego retire el vidrio interno según se indica en la figura 25.

  • Page 40: Posiciones Del Estante

    Posiciones Del Estante Es importante colocar la rejilla de alambre en el horno adecuadamente. No permita que el estante de alambre toque la pared Estante 4 trasera del horno. Las posiciones de los Estante 3 estantes se muestran en la siguiente figura. Estante 2 Puede colocar una bandeja profunda o una Estante 1...

  • Page 41: Uso De La Hoja Deflectora De La Parrilla

    Uso De La Hoja Deflectora De La Parrilla * 1. Un panel de seguridad está diseñado para proteger el panel de mandos y los botones cuando el horno está en modo de cocinar a la parrilla. (figura 29) 2. Utilice este panel de seguridad para evitar que el calor dañe el panel de mandos y los botones cuando el horno esté...

  • Page 42: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Puede resolver los problemas que puede encontrar con su producto al verificar los siguientes puntos antes de llamar al servicio técnico. Puntos de verificación En caso de que experimente un problema con el horno, primero revise la tabla a continuación y pruebe las sugerencias. Problema Causa posible Qué...
  • Page 43 Problema Causa posible Qué hacer Goteo de agua El agua o el vapor se pueden generar Sale vapor de una grieta en la bajo ciertas condiciones depen- Deje que el horno se enfríe y luego puerta del horno. diendo de la comida que se cocina. séquelo con un trapo de cocina.

  • Page 44: Reglas De Manipulación

    REGLAS DE MANIPULACIÓN 1. No use la puerta y/o el asa para transportar o mover el aparato. 2. Realice el movimiento y el transporte en el embalaje original. 3. Preste la máxima atención al aparato mientras es cargado / descargado y manipulado.

  • Page 45: Eliminación Respetuosa Con El Medio Ambiente

    ELIMINACIÓN RESPETUOSA CON EL MEDIO AMBIENTE Deshágase del embalaje de una manera respetuosa con el medio ambiente. El aparato está etiquetado según la directiva europea 2012/19/EU sobre aparatos eléctricos y electrónicos usados (residuos de equipo eléctrico y electrónico - WEE por sus siglas en inglés).
  • Page 46 PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON Estimados clientes, para solicitar la asistencia técnica o reparación de su producto Infiniton, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana: Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico: av@infiniton.ma...
  • Page 47 FREE STANDING OVEN 50x55 / 50x60 / 60x60 Gas and electrical oven Hornos a gas y eléctricas Forno a gás e elétrico USER MANUAL MANUAL DEL USUARIO MANUAL DO UTILIZADOR...
  • Page 48 Dear user, Our objective is to make this product provide you with the best output which is manufactured in our modern facilities in a careful working environment, in compliance with total quality concept. Therefore, we suggest you to read the user manual carefully before using the product and, keep it permanently at your disposal.
  • Page 49 Contents Important warnings Electrical connection Gas connection Introduction of the appliance Accessories Technical features of your oven Installation of your oven Chain lashing illustration Control panel Using oven section Using the grill Using the chicken roasting Using cooker section Program types Cooking time table Maintenance and cleaning Installation of the oven door...

  • Page 50: Important Warnings

    IMPORTANT WARNINGS 1. Installation and repair should always be performed by “AUTHORIZED SERVICE”. Manufacturer shall not be held responsible for operations performed by unauthorized persons. 2. Please read this operating instructions carefully. Only by this way you can use the appliance safely and in a correct manner.
  • Page 51 13. NEVER try to put out the fire with water. Only shut down the device circuit and then cover the flame with a cover or a fire blanket. 14. Children under 8 years of age should be kept away, if they cannot be monitored continuously. 15.
  • Page 52 23. The appliance is not suitable for use with an external timer or a separate remote control system. 24. Do not heat closed cans and glass jars. The pressure may lead jars to explode. 25. Oven handle is not a towel drier. Do not hang towels, etc.
  • Page 53 35. Do not put objects that children may reach on the appliance. 36. It is important to place the wire grill and tray properly on the wire racks and/or correctly place the tray on the rack. Place the grill or tray between two rails and make sure it is balanced before putting food on it.
  • Page 54 43. Do not hit glass surfaces of vitro-ceramic cookers with a hard metal, resistance can get damaged. It may cause an electric shock. 44. User should not handle the oven by himself. 45. Use shall be careful when cleaning gas burners. It may cause personal injuries.
  • Page 55 54. To prevent overheating, the appliance should not be installed behind of a decorative cover. 55. Turn off the appliance before removing the safeguards. After cleaning, install the safeguards according to instructions. 56. Cable fixing point shall be protected. 57. WARNING: Don’t use oven and grill burners at same time.
  • Page 56 5. If the power supply cord (the cord with plug) is damaged, this cord shall be replaced by the manufacturer or its service agent or an equally qualified personnel to prevent a hazardous situation. 6. Never wash the product by spraying or pouring water on it! There is a risk of electrocution.
  • Page 57 15. If the power supply cable is damaged, it must be replaced by its manufacturer or authorized technical service or any other personnel qualified at the same level, in order to avoid any dangerous situation. 16. Make sure the plug is inserted firmly into wall socket to avoid sparks.
  • Page 58 Gas Safety 1. This appliance is not connected to burning products evacuation apparatus.This appliance must be connected and installed according to the installation regulations in force. Conditions regarding ventilation must be considered. 2. When a gas cooking appliance is used; humidity, heat and burning products are generated in the room.
  • Page 59 7. All kinds of operations to be performed on gas installation must be performed by authorized and competent people. 8. This appliance is adjusted for natural gas (NG). If you have to use your product with a different gas type, you have to apply to authorized service for the conversion.
  • Page 60 6. Call fire brigade from a telephone outside the home. 7. Check all hoses and their connections against leaks. If you still smell gas, leave the house and warn your neighbours. 8. Do not enter into the house until authorities clarify it is safe.

  • Page 61: Electrical Connection

    Electrical Connection 1. Your oven requires 16 or 32 Ampere fuse according to the appliance’s power. If necessary, installation by a qualified electrician is recommended. 2. Your oven is adjusted in compliance with 220-240V AC/380-415V AC 50/60Hz.electric supply. If the mains are different from this specified value, contact your authorized service.

  • Page 62: Gas Connection

    Gas Connection WARNING: Before starting any work related with gas installation, turn off gas supply. Risk of explosion. Please operate your oven in dry atmosphere. 1. Fit the clamp to the hose. Push one of the hose until it goes to the end of the pipe.
  • Page 63 For natural gas connection; WARNING: Natural gas connection should be done by authorized service. Main Gas Pipe For natural gas connection, place gasket in the nut at the edge of natural gas connection Gasket hose. To install the hose on main gas pipe, turn the nut.
  • Page 64 Nozzle change operation 1. Please use driver with special head for removed and install nozzle as. (figure 3) 2. Please remove nozzle (figure 4) from burner with special nozzle driver and install new nozzle. (figure 5) Figure 3 Figure 5 Figure 4 Ventilation of room The air needed for burning is received from room air and the gases emitted...
  • Page 65 Reduced gas flow rate setting for hob taps 1. Ignite the burner that is to be adjustment and turn the knob to the reduced position. 2. Remove the knob from the gas tap. 3. Use an appropriately sized screwdriver to adjust the flow rate adjustment screw.
  • Page 66 Removal of the lower and upper burner and installation of the injector to the gas oven Removal of the upper burner: With the help of a screw driver, remove the screw as shown in figure 8. As shown in figure 9, remove the burner from its place by pulling it to yourself.

  • Page 67: Introduction Of The Appliance

    INTRODUCTION OF THE APPLIANCE 1. Glass door 6. Door 11. Grill (Sheet metal door) 7. Handle 12. Large burner 2. Thermostat setting 8. Plastic leg 13. Middle burner 3. Oven setting 9. Lower cabinet door 14. Auxiliary burner 4. Cooker section control 9.1 Drawer * 15.

  • Page 68: Accessories

    Accesories Deep tray * Used for pastry, big roasts, watery foods. It can also be used as oil collecting container if you roast directly on grill with cake, frozen foods and meat dishes. Tray / Glass tray * Used for pastry (cookie, biscuit etc.), frozen foods. Circular tray * Used for pastry frozen foods.

  • Page 69: Technical Features Of Your Oven

    Technical Features Of Your Oven Specifications 50x55 50x60 60x60 Outer width 500 mm 500 mm 600 mm Outer depth 565 mm 630 mm 630 mm Outer height 855 mm 855 mm 855 mm Lamp power 15-25 W Bottom heating element 1000 W 1000 W 1200 W...
  • Page 70 G20,20 mbar G20,25 mbar G20,13 mbar Burner G25,25 mbar Specifications Gas natural Gas natural Gas natural Injector 1,40 1,28 1,60 Gas flow 0,333 m³/h 0,333 m³/h 0,333 m³/h Burner Power 3,50 3,50 3,50 Injector 1,15 1,10 1,45 Rapid Gas flow 0,276 m³/h 0,276...
  • Page 71 G30,28-30 mbar G30,50 mbar G30,37 mbar Burner G31,37 mbar Specifications Injector 0,96 0,76 0,96 Gas flow Burner Power 3,50 3,50 3,50 Injector 0,85 0,75 0,85 Rapid Gas flow Burner Power 2,90 2,90 2,90 Injector 0,65 0,60 0,65 Semi-Rapid Gas flow Burner Power 1,70...

  • Page 72: Installation Of Your Oven

    INSTALLATION OF YOUR OVEN Check if the electrical installation is proper to bring the appliance in operating condition. If electricity installation is not suitable, call an electrician and plumber to arrange the utilities as necessary. Manufacturer shall not be held responsible for damages caused by operations performed by unauthorized persons.
  • Page 73 6,5 mm min. 6,5 mm min. WARNING: The kitchen furniture near the appliance must be heat resistant. WARNING: Do not install the appliance beside refrigerators or coolers. Heat radiated by the appliance increases the energy consumption of cooling devices. WARNING: Do not use the door and/or handle to carry or move the appliance.

  • Page 74: Chain Lashing Illustration

    Chain lashing illustration Before using the appliance, in order to ensure safe use, be sure to fix the appliance to the wall using thechain and hooked screw supplied. Ensure that the hook is screwed into the wall securely. CONTROL PANEL 1.

  • Page 75: Using Oven Section

    Mechanical timer*: Used for determining the period for cooking in the oven. When adjusted time is expired, power to heaters is turned off and an audible warnig signal is emitted. Mechanical timer can be adjusted to desired period between 0-90 minutes. For cooking periods, see cooking tables.

  • Page 76: Using The Grill

    6. During the time when cooking is being performed in the oven, the lid of the oven should not be opened frequently. Otherwise circulation of the heat may be imbalanced and the results may change. Using The Grill 1. When you place the grill on the top rack, the food on the grill shall not touch the grill.

  • Page 77: Using Cooker Section

    Using Cooker Section Using gas burners Flame cut-off safety device (FFD) *; operates instantly when safety mechanism activates due to overflown liquid over upper hobs. 1. The valves controlling the gas cookers have special security mechanism. In order to light the cooker always press on the switch forward and bring it to flame symbol by turnin counter clockwise.
  • Page 78 Using Hot Plates Level 1 Level 2 Level 3 Level 4 Level 5 Level 6 Ø80 mm 200 W 250 W 450 W Ø145 mm 250 W 750 W 1000 W Ø180 mm 500 W 750 W 1500 W Ø145 mm rapid 500 W 1000 W 1500 W...

  • Page 79: Program Types

    PROGRAM TYPES Function Button: Used for determining the heaters to be used for cooking the dish to be cooked in the oven. Heater program types in this button and their functions are described below. All heater types and program types consisting of these heaters may not be available at all models.

  • Page 80: Cooking Time Table

    COOKING TIME TABLE WARNING: Oven must be preheated for 10 minutes before placing the food in it. Cooking Temperature Rack Cooking Foods function (°C) position duration (min.) Cake (Tray / Mold) Static / Static+Fan 170-180 35-45 Small cakes Static / Turbo+Fan 170-180 25-30 Patty...

  • Page 81: Maintenance And Cleaning

    MAINTENANCE AND CLEANING 1. Disconnect the plug supplying electricity for the oven from the socket. 2. While oven is operating or shortly after it starts operating, it is extremely hot. You must avoid touching from heating elements. 3. Never clean the interior part, panel, lid, trays and all other parts of the oven by the tools like hard brush, cleaning mesh or knife.

  • Page 82: Installation Of The Oven Door

    Installation Of The Oven Door Figure 21 Figure 22 Figure 21.1 Figure 21.2 Figure 22.1 Figure 22.2 Completely open Bring the hinge Afterwards, close To remove the the oven door lock to the widest the oven door as to oven door, pull it by pulling it to angle as shown in lean on the hinge...

  • Page 83: Cleaning And Maintenance Of The Oven's Front Door Glass

    Cleaning And Maintenance Of The Oven’s Front Door Glass Remove the profile by pressing the plastic latches on both left and right sides as shown in figure 23 and pulling the profile towards yourself as shown in figure 24. Then remove the inner-glass as shown in figure 25. If required, middle glass can be removed in the same way.

  • Page 84: Rack Positions

    Rack Positions It is important to place the wire grill into the oven properly. Do not allow wire rack to Rack 4 touch rear wall of the oven. Rack positions Rack 3 are shown in the next figure. You may place Rack 2 a deep tray or a standard tray in the lower Rack 1...

  • Page 85: Using The Grill Deflector Sheet

    Using The Grill Deflector Sheet (optional) * 1. A safety panel is designed to protect control panel and the buttons when the oven is in grill mode. (figure 29) 2. Please use this safety panel in order to avoid the heat to damage control panel and the buttons when the oven is grill mode.

  • Page 86: Troubleshooting

    TROUBLESHOOTING You may solve the problems you may encounter with your product by checking the following points before calling the technical service. Check Points In case you experience a problem about the oven, first check the table below and try out the suggestions. Problem Possible cause What to do...
  • Page 87 Problem Possible cause What to do Water dripping. Water or steam may generate under Steam coming out from a crack on certain conditions depending on Let the oven cool down and than oven door. the food being cooked. This is not wipe dry with a dishcloth.

  • Page 88: Handling Rules

    HANDLING RULES 1. Do not use the door and/or handle to carry or move the appliance. 2. Carry out the movement and transportation in the original packaging. 3. Pay maximum attention to the appliance while loading/unloading and handling. 4. Make sure that the packaging is securely closed during handling and transportation.

  • Page 89: Environmentally-Friendly Disposal

    ENVIRONMENTALLY-FRIENDLY DISPOSAL Dispose of packaging in an environmentally-friendly manner. This appliance is labelled in accordance with European Directive 2012/19/EU concerning used electrical and electronic appliances (waste electrical and electronic equipment - WEEE). The guideline determines the frame work for the return and recycling of used appliances as applicable throughout to the EU.
  • Page 90 PROCEDURE IN CASE OF FAILURE OF AN INFINITON PRODUCT Dear customers, to request technical assistance or repair of your Infiniton product, you have our website, operating 24 hours a day and 7 days a week: Alternatively, if they wish, they can request technical assistance via email: av@infiniton.ma...
  • Page 91 FREE STANDING OVEN 50x55 / 50x60 / 60x60 Gas and electrical oven Hornos a gas y eléctricas Forno a gás e elétrico USER MANUAL MANUAL DEL USUARIO MANUAL DO UTILIZADOR...
  • Page 92 Caro Utilizador, O nosso objetivo é fazer com que este produto lhe forneça o melhor do que é fabricado nas nossas modernas instalações num ambiente de trabalho minucioso, em conformidade com o conceito de qualidade total. Portanto, sugerimos que antes de usar o produto leia o manual do utilizador com atenção e que o mantenha permanentemente à...
  • Page 93 Conteúdo Advertências importantes Ligação elétrica Ligação do gás Apresentação do aparelho Acessórios Funções técnicas do seu forno Instalação do seu forno Ilustração da fixação da corrente Painel de controlo Usar a secção do forno Usar o grelhador Usar o assador de frango Usar a secção do fogão Tipos de programa Tabela de tempo de cozedura...

  • Page 94: Advertências Importantes

    ADVERTÊNCIAS IMPORTANTES 1. A instalação e reparação devem ser sempre realizadas por “ASSISTÊNCIA AUTORIZADA”. O fabricante não será responsável pelas operações realizadas por pessoas não autorizadas. 2. Deve ler cuidadosamente estas instruções de funcionamento. Apenas desta forma pode usar o aparelho em segurança e de forma correta.
  • Page 95 11. Não usar aparelhos de limpeza a vapor para limpar o aparelho. 12. Assegurar que a porta do forno está completamente fechada depois de colocar os alimentos dentro do forno. 13. NUNCA tentar apagar o fogo com água. Desligar apenas o circuito do dispositivo e cobrir a chama com uma cobertura ou uma manta corta-fogo.
  • Page 96 21. Colocar as cortinas, tules, papel ou qualquer material inflamável (comburente) longe do aparelho antes de começar a usar o aparelho. Não colocar materiais comburentes ou inflamáveis sobre ou no interior do aparelho. 22. Manter os canais de ventilação abertos. 23.
  • Page 97 31. Se o aparelho estiver defeituoso ou apresentar danos visíveis, não utilizar o aparelho. 32. Não tocar na ficha com as mãos molhadas. Não puxar o cabo para desligar, segurar sempre pela ficha. 33. Não usar o aparelho com o vidro da porta da frente retirado ou partido.
  • Page 98 40. Os materiais de embalagem são perigosos para as crianças. Manter o material de embalagem afastado do alcance das crianças. 41. Não usar produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar o vidro, pois os arranhões que podem ocorrer na superfície do vidro da porta podem provocar a quebra do vidro.
  • Page 99 49. Não colocar objetos pesados quando a porta do forno estiver aberta, risco de queda. 50. O utilizador não deve deslocar a resistência durante a limpeza. Isso pode provocar um choque elétrico. 51. Não retirar os interruptores de ignição do aparelho. Caso contrário, pode haver acesso a cabos elétricos ao vivo.
  • Page 100 Segurança elétrica 1. Ligar o aparelho a uma tomada com ligação à terra protegida por um fusível, em conformidade com os valores especificados no quadro de especificações técnicas. 2. Pedir a um eletricista autorizado o equipamento de ligação à terra. A nossa empresa não será responsável pelos danos que serão incorridos devido ao uso do produto sem ligação à...
  • Page 101 10. Não usar cabos cortados ou danificados ou cabos de extensão que não sejam o cabo original. 11. Assegurar que não há líquido ou humidade na tomada onde a ficha do produto for instalada. 12. A superfície traseira do forno também aquece quando o forno está...
  • Page 102 19. O aparelho está equipado com um cabo de fio tipo “Y”. 20. As ligações fixas devem ser ligadas a uma fonte de alimentação que permita desligamento unipolar. Para aparelhos com categoria de sobretensão abaixo de III, o dispositivo de desligamento deve ser ligado à fonte de alimentação fixa de acordo com o código de fiação.
  • Page 103 5. Antes de posicionar o aparelho, assegurar que as condições de rede locais (tipo de gás e pressão do gás) cumpre os requisitos do aparelho. 6. O mecanismo não pode funcionar durante mais de 15 segundos. Se o queimador não estiver ligado após 15 segundos, parar o mecanismo e aguardar pelo menos um minuto antes de tentar acender o queimador novamente.
  • Page 104 O que fazer quando for detetado odor a gás 1. Não usar chama livre e não fumar. 2. Não ligar nenhum interruptor elétrico. (Por exemplo: interruptor da lâmpada ou campainha) 3. Não usar telefone ou telemóvel. 4. Abrir as portas e janelas. 5.
  • Page 105 Utilização prevista 1. Este produto é concebido para utilização doméstica. Não é permitido o uso comercial do aparelho. 2. Este aparelho apenas deve ser usado para fins culinários. Não deve ser usado para outros fins como para aquecer uma sala. 3.

  • Page 106: Ligação Elétrica

    Ligação Elétrica 1. O seu forno necessita de 16 ou 32 amperes de acordo com a potência do aparelho. Se necessário, é recomendada a instalação por um eletricista qualificado. 2. O seu forno está ajustado de acordo com a alimentação elétrica de 220-240V CA/380-415V CA 50/60Hz.

  • Page 107: Ligação Do Gás

    Ligação Do Gás ADVERTÊNCIA: Antes de iniciar qualquer trabalho relacionado com a instalação de gás, desligar o fornecimento de gás. Risco de explosão. Deve ligar o seu forno numa atmosfera seca. 1. Encaixe o grampo para a mangueira. Empurrar uma das mangueiras até...
  • Page 108 Para ligação de gás natural; AVISO: A ligação de gás natural deve ser feita por serviço autorizado. Para a ligação Principal Gás de gás natural, colocar vedante na porca na ponta da mangueira de ligação de gás Vedante natural. Para instalar a mangueira no tubo Porca de gás principal, rodar a porca.
  • Page 109 Operação de troca de bicos 1. Deve usar chave com cabeça especial para retirar e instalar os bicos. (figura 3) 2. Deve retirar o bico (figura 4) do queimador com chave de bicos especial e instalar o novo bico. (figura 5) Figura 3 Figura 5 Figura 4...
  • Page 110 Definição da taxa de fluxo de gás reduzida para as torneiras de fogão 1. Acender o queimador que deve ser ajustado e rodar o botão para a posição reduzida. 2. Retirar o botão da torneira de gás. 3. Usar uma chave de fenda de tamanho apropriado para ajustar o parafuso de ajuste da taxa de fluxo.
  • Page 111 Desmontagem do fundo do forno a gás e queimador superior e Instalação do injetor Desmontagem do queimador superior: Remova o parafuso com uma chave de fendas, conforme se mostra na figura 8. Puxeo queimador para si e remova-o da sua base, como pode ver na figura 9.

  • Page 112: Apresentação Do Aparelho

    APRESENTAÇÃO DO APARELHO 1. Porta de vidro 6. Porta 11. Grelhador (Porta em chapa metálica) 7. Pega 12. Queimador grande 2. Definição do termóstato 8. Pé de plástico 13. Queimador médio 3. Definição do forno 9. Porta do compartimento 14. Queimador auxiliar 4.

  • Page 113: Acessórios

    Acessórios Tabuleiro fundo * Utilizado para produtos de pastelaria, grandes assados, alimentos cozidos com água. Também pode ser utilizado como recipiente de recolha de óleo se assar diretamente no grelhador bolos, alimentos congelados e pratos de carne. Tabuleiro / Tabuleiro vidro * Utilizado para produtos de pastelaria (bolachas, biscoitos, etc), alimentos congelados.

  • Page 114: Funções Técnicas Do Seu Forno

    Funções Técnicas Do Seu Forno Especificações 50x55 50x60 60x60 Largura exterior 500 mm 500 mm 600 mm Profundidade exterior 565 mm 630 mm 630 mm Altura exterior 855 mm 855 mm 855 mm Potência da lâmpada 15-25 W Elemento de aquecimento inferior 1000 W 1000 W 1200 W...
  • Page 115 G20,20 mbar G20,25 mbar G20,13 mbar Queimador G25,25 mbar Especificações Gás natural Gás natural Gás natural Injetor 1,40 1,28 1,60 Fluxo de 0,333 m³/h 0,333 m³/h 0,333 m³/h Queimador gás Potência 3,50 3,50 3,50 Injetor 1,15 1,10 1,45 Rápido Fluxo de 0,276 m³/h 0,276...
  • Page 116 G30,28-30 mbar G30,50 mbar G30,37 mbar Queimador G31,37 mbar Especificações Injetor 0,96 0,76 0,96 Fluxo de Queimador gás Potência 3,50 3,50 3,50 Injetor 0,85 0,75 0,85 Rápido Fluxo de Queimador gás Potência 2,90 2,90 2,90 Injetor 0,65 0,60 0,65 Semi-rápido Fluxo de Queimador gás...

  • Page 117: Instalação Do Seu Forno

    INSTALAÇÃO DO SEU FORNO Verificar se a instalação elétrica é adequada para colocar o aparelho em condições de funcionamento. Se a instalação elétrica não for adequada, contactar um eletricista e um canalizador para fazer as adequações necessárias. O fabricante não será responsável por danos caudados por operações realizadas por pessoas não autorizadas.
  • Page 118 6,5 mm mín. 6,5 mm mín. ADVERTÊNCIA: O mobiliário de cozinha perto do aparelho deve ser resistente ao calor. ADVERTÊNCIA: Não instale o aparelho ao lado de frigoríficos ou refrigeradores. O calor irradiado pelo aparelho aumenta o consumo de energia dos dispositivos de refrigeração.

  • Page 119: Ilustração Da Fixação Da Corrente

    Ilustração Da Fixação Da Corrente Antes de utilizar o aparelho, a fim de garantir uma utilização segura, certifique-se deque fixou o aparelho à parede usando a corrente e o parafuso em gancho que são fornecidos. Certifique-se de que o gancho é aparafusado à...

  • Page 120: Usar A Secção Do Forno

    Temporizador mecânico*: Usado para determinar o período para cozinhar no forno. Quando o tempo ajustado terminar, a energia dos aquecedores é desligada e é emitido um sinal sonoro de aviso. O temporizador mecânico pode ser ajustado para o período pretendido entre 0-90 minutos. Para os períodos de cozedura, consultar as tabelas de cozedura.

  • Page 121: Usar O Grelhador

    6. Enquanto a cozedura estiver a ser feita no forno, a tampa do forno não deve ser aberta com frequência. Caso contrário, a circulação do calor pode ser desequilibrada e os resultados podem alterar-se. Usar O Grelhador 1. Quando colocar a grelha na prateleira superior, os alimentos na grelha não devem tocar na grelha.

  • Page 122: Usar A Secção Do Fogão

    Usar A Secção Do Fogão Usar os queimadores a gás Dispositivo de segurança de corte de chama (FDD); funciona instantaneamente quando o mecanismo de segurança é ativado devido ao excesso de líquido sobre as placas superiores. 1. As válvulas que controlam os fogões a gás possuem mecanismo de segurança especiais.
  • Page 123 Usar Placas De Aquecimento Nível 1 Nível 2 Nível 3 Nível 4 Nível 5 Nível 6 Ø80 mm 200 W 250 W 450 W Ø145 mm 250 W 750 W 1000 W Ø180 mm 500 W 750 W 1500 W Ø145 mm rápido 500 W 1000 W...

  • Page 124: Tipos De Programa

    TIPOS DE PROGRAMA Botão de função: Usado para determinar os aquecedores que serão usados para cozinhar o prato a ser cozinhado no forno. Os tipos de programa do aquecedor neste botão e as suas funções são descritos abaixo. Todos os tipos de aquecedores e tipos de programa compostos por esses aquecedores podem não estar disponíveis em todos os modelos.

  • Page 125: Tabela De Tempo De Cozedura

    TABELA DE TEMPO DE COZEDURA AVISO: O forno deve ser pré-aquecido por 10 minutos antes de se introduzir o alimento. Função De Temperatura Posição Da Tempo Refeições Cozedura (°C) Prateleira (Min.) Bolo Estático / Estático+Ventilador 170-180 35-45 Pequenos bolos Estático/ Turbo+Ventilador 170-180 25-30 Empada...

  • Page 126: Manutenção E Limpeza

    MANUTENÇÃO E LIMPEZA 1. Desligar da tomada a ficha que fornece eletricidade ao forno. 2. Enquanto o forno estiver a funcionar ou pouco depois de começar a funcionar, fica extremamente quente. Deve evitar tocar nos elementos de aquecimento. 3. Nunca limpar a parte interior, o painel, a tampa, os tabuleiros e todas as outras partes do forno com ferramentas como escova dura, malha de limpeza ou faca.

  • Page 127: Montagem Da Porta Do Forno

    Montagem Da Porta Do Forno Figura 21 Figura 22 Figura 21.1 Figura 21.2 Figura 22.1 Figura 22.2 Puxe a porta do Rode a fechadura em Em seguida, feche Para remover a porta forno para si e abra dobradiça para o seu a porta do forno do forno, puxe a porta a completamente.

  • Page 128: Limpeza E Manutenção Da Porta De Vidro Na

    Limpeza E Manutenção Da Porta De Vidro Na Frente Do Forno Remova o perfil pressionando as patilhas de plástico dos lados esquerdo e direito,como mostra a figura 23 e puxando o perfil para si, como pode ver na figura 24. Em seguida,retire o vidro interior conforme se vê na figura 25.

  • Page 129: Posições Da Grelha

    Posições Da Grelha É importante colocar corretamente a gre- lha de arame no forno. Não permitir que a grelha entre em contacto com a parede Prateleira 4 traseira do forno. As posições da grelha são Prateleira 3 mostradas na figura seguinte. Pode colocar Prateleira 2 um tabuleiro fundo ou um tabuleiro normal Prateleira 1...

  • Page 130: Usar A Chapa Defletora Do Grelhador

    Usar A Chapa Defletora Do Grelhador * 1. Um painel de segurança é projetado para proteger o painel de controlo e os botões quando o forno estiver no modo de grelhador. (figura 29) 2. Deve usar este painel de segurança para evitar que o calor danifique o painel de controlo e os botões quando o forno estiver no modo de grelhador.

  • Page 131: Resolução De Problemas

    RESOLUÇÃO DE PROBLEMAS Pode resolver os problemas que pode encontrar no seu produto verificando os seguintes pontos antes de chamar a assistência técnica. Pontos de verificação Caso tenha algum problema com o forno, verificar primeiro a tabela abaixo e experimentar as sugestões. Problema Causa Possível O que fazer...
  • Page 132 Problema Causa Possível O que fazer Está a pingar água. Sob certas condições, pode ser Deixar o forno arrefecer e, em Vapor a sair de uma fissura na gerada água ou vapor, dependendo seguida, secar com um pano da porta do forno. do alimento a ser cozinhado.

  • Page 133: Regras De Manuseamento

    REGRAS DE MANUSEAMENTO 1. Não usar a porta e/ou a pega para transportar ou mover o aparelho. 2. Realizar a movimentação e transporte na embalagem original. 3. Prestar muita atenção ao aparelho durante o carregamento/ descarregamento e manuseio. 4. Assegurar que a embalagem está firmemente fechada durante o manuseio e transporte.

  • Page 134: Eliminação Amiga Do Ambiente

    ELIMINAÇÃO AMIGA DO AMBIENTE Elimine a embalagem em condições amigas do ambiente Este aparelho está etiquetado de acordo com a Diretiva Europeia 2012/19/UE relativa a aparelhos elétricos e eletrónicos usados (Resíduos de Equipamentos Elétricos e eletrónicos REEE). As orientações determinam o enquadramento para a devolução e reciclagem de apa- relhos elétricos aplicável em toda a UE.
  • Page 135 PROCEDIMENTO EM CASO DE FALHA DE UM PRODUTO INFINITON Caros clientes, para solicitar assistência técnica ou conserto do seu produto Infiniton, você tem nosso site, funcionando 24 horas por dia e 7 dias por semana: Alternativamente, se desejarem, podem solicitar assistência técnica por e-mail: av@infiniton.ma...
