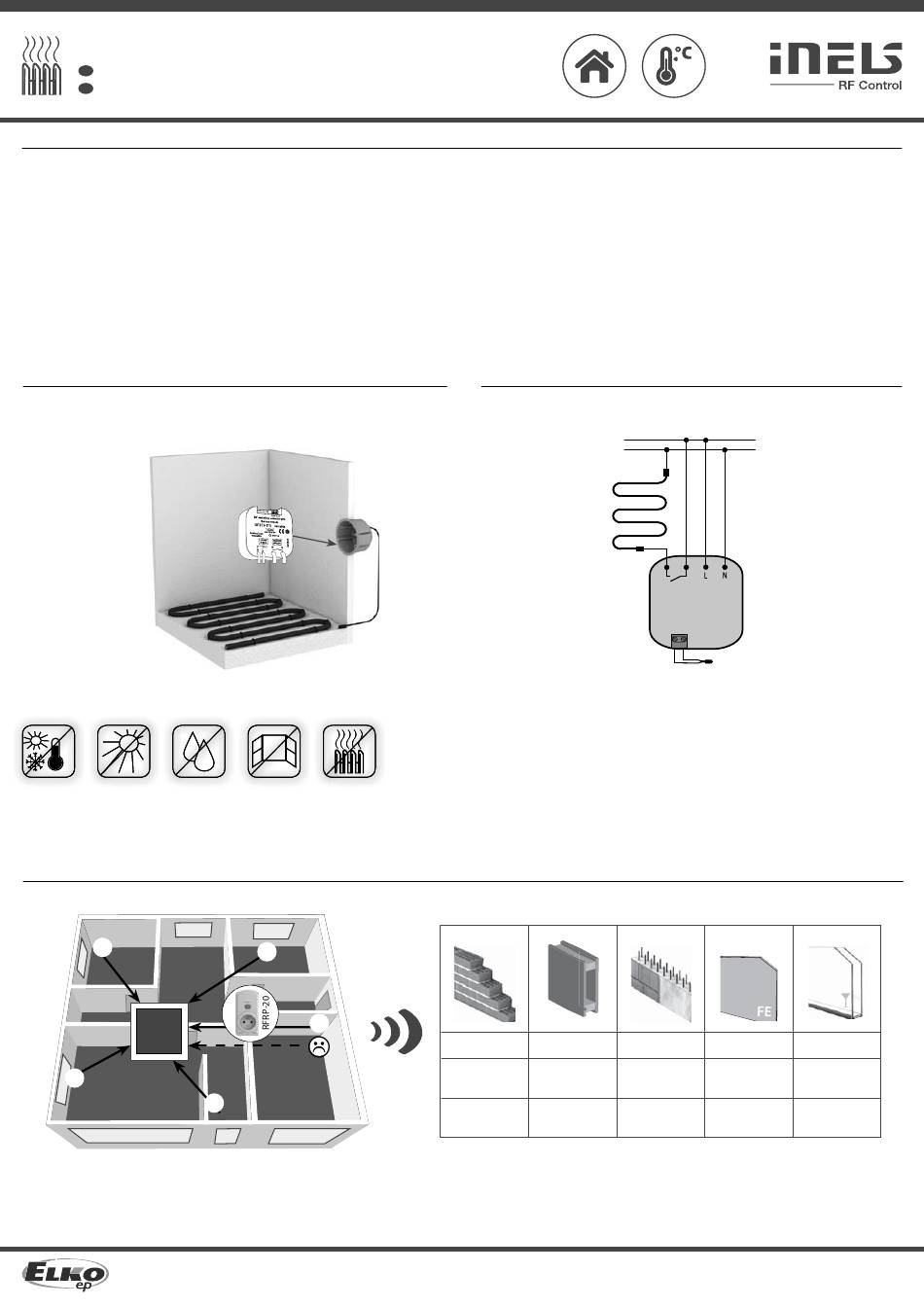

Elko inels RFSTI-11B Quick Manual

RFSTI-11B

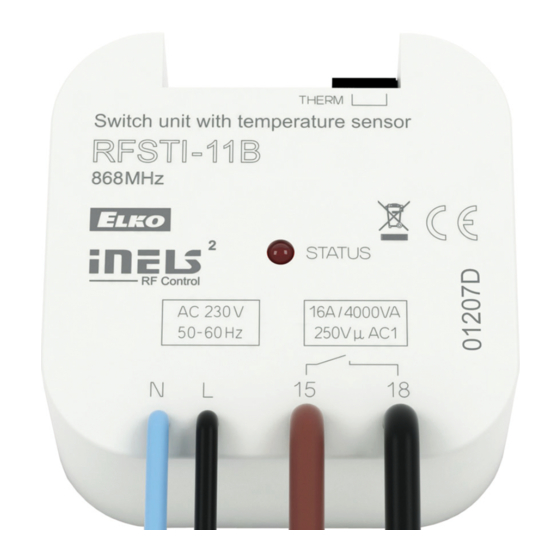

Switching actuator with temperature sensor
EN
Spínací prvok s teplotným senzorom
SK

Characteristics /

Charakteristika
• The temperature unit measures the temperature by external sensor, and controls the heating
circuit (electric underfloor heating, air conditioning, boiler, etc.).
• These can be combined with system units: smart RF box eLAN-RF, wireless controller RFTC-50/G
or touch unit RF Touch.
• It measures temperature in a range of -20 - 50 °C and sends it to the system unit in regular 5-min.
intervals. It sends a signal upon sudden temperature change.
• Setting the heat/cool function, hysteresis and offset is performed in the system unit or application.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover.
• It enables connection of the switched load up to 16A (4.000W).
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
• External sensor TC (0 ..+70 °C) or TZ (-40 ..+125 °C) for length of 0.11 m, 3 m, 6 m, 12 m.
Assembly / Montáž
mounting in an installation box
montáž do inštalačnej krabice
°C
Avoid rapid temperature changes, direct sunlight and excessive moisture. The temperature units
should not be located near windows or heating equipment, etc., which could aff ect the internal
temperature sensor.

Radio frequency signal penetration through various construction materials /

materiálmi
☺
RF
Touch
☺
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: elkoep@elkoep.sk | Technická podpora: +421 37 658 6731
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.sk
• Teplotný prvok meria teplotu externým senzorom a zároveň ovláda vykurovací okruh (elektrické
podlahové vykurovanie, klimatizáciu, kotol...).
• Je možné ho kombinovať so systémovými prvkami: chytrou RF krabičkou eLAN-RF, bezdrôtovým
regulátorom RFTC-50/G a dotykovou jednotkou RF Touch.
• Meria teplotu v rozsahu -20.. + 50 °C a posiela ju do systémového prvku v pravidelných 5min.
intervaloch. Pri náhlej zmene teploty vyšle signál.
• Nastavenie funkcie kúri / chladí, hysterézie a offsetu sa vykonáva v systémovom prvku alebo aplikácii.
• Vyhotovenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu
ovládaného spotrebiča.
• Umožňuje pripojenie spínanej záťaže do 16A (4000W).
• Dosah až 160 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom a
prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
• Externý senzor TC (0 .. + 70 °C) alebo TZ (-40 .. + 125 °C) s dĺžkou 0.11 m, 3 m, 6 m, 12 m.
Connection / Zapojenie
L
N
Nevystavujte prudkým teplotným zmenám, priamemu slnečnému žiareniu a nadmernej vlhkosti.
Teplotné prvky umiestnite tak, aby neboli v blízkosti okien alebo vykurovacích zariadení a pod.,
ktoré by mohli ovplyvňovať interný teplotný senzor.
Priestup rádiofrekvenčných signálov rôznymi stavebnými
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart. vystužený betón
doskami
T T
External sensor /
Externý senzor
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
kovové prepážky
80- 90 %
bežné sklo
02-54/2015 Rev.1
1/3
