Elko iNELS RFSTI-111B Quick Start Manual

RFSTI-111B
Overheating protection of room
EN
Urządzenie zabezpieczające przed przegrzaniem
PL
Characteristics / Charakterystyka
• The component measures temperature in the range of 15...35 °C external sensor and on the basis
of the set temperature switches air conditioning.
• It is particularly suitable for rooms with a tropical climate.
• With the window / door sensor programmed, when the window / door is opened, the device
relay contact is automatically disconnected, thereby saving unnecessary energy consumed for
cooling when the window / door is open.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of the switched load up to 12 A (3000 VA).
• Up to 4 RFDW-100 detectors can be connected to one RFSTI-111B device.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• For components it is possible to set the repeater function via the RFAF/USB service device.
• Communication frequency with protocol iNELS RF Control
• External sensor TC (0 ..+70 °C) or TZ (-40 ..+125 °C) for length of 3 m, 6 m, 12 m.

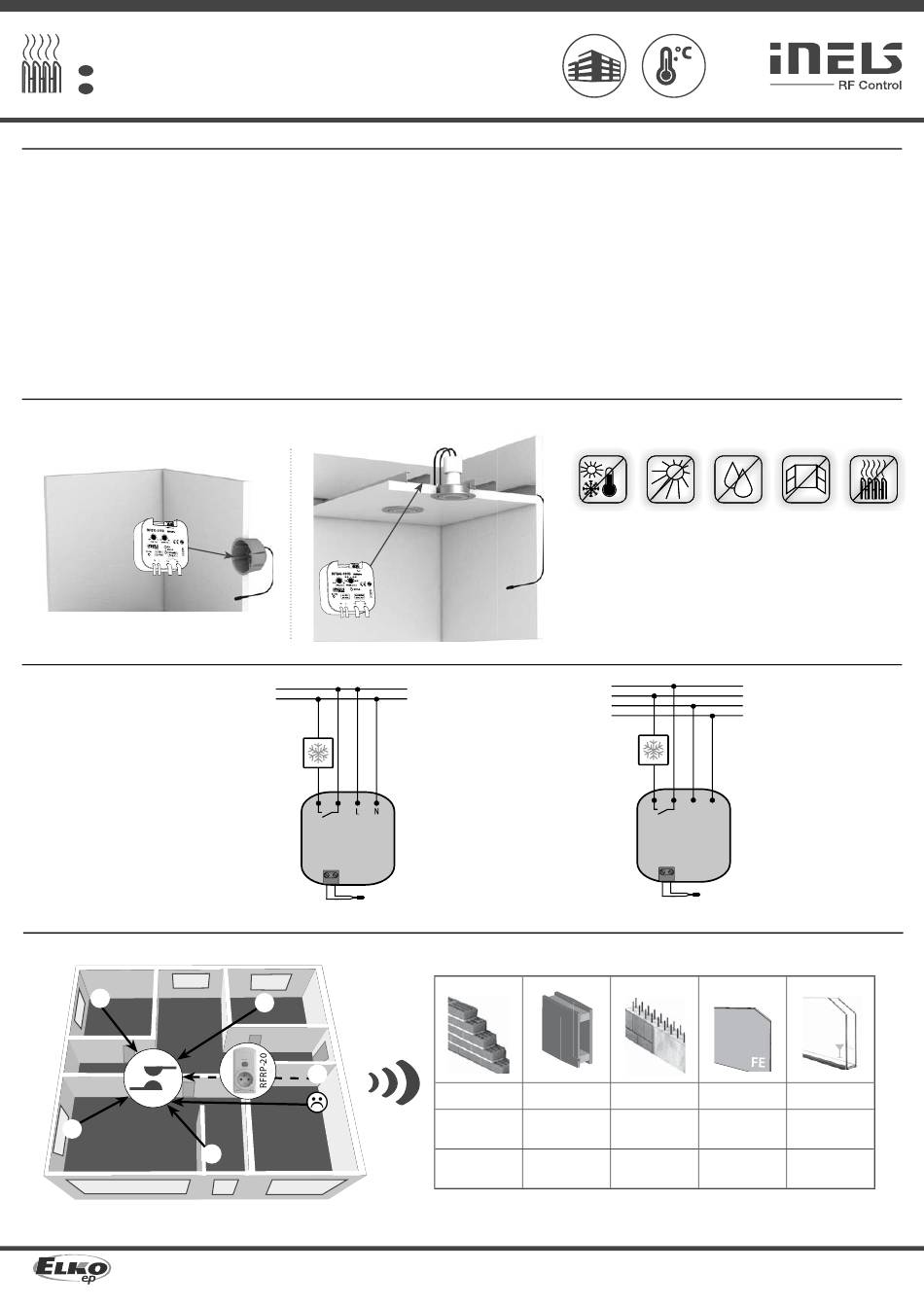

Assembly / Montaż
mounting in an installation box
montaż podtynkowy do puszki instalacyjnej
Connection / Podłączenie
RFSTI-111B/230V
RFSTI-111B/120V
Radio frequency signal penetration through various construction materials /
Przenikanie fal radiowych przez różnego rodzaju materiały budowlane
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2 that support this feature.
2 (RFIO 2 ).
ceiling mounted
montaż w sufi cie
L
N
T T
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Poland, sp. z o. o. | ul. Motelowa 21 | 43-400 Cieszyn | Polska | e-mail: elko@elkoep.pl | GSM: +48 785 431 024
www.elkoep.com / www.elkoep.pl
• Urządzenie dokonuje pomiaru temperatury w zakresie 15 .. 35˚C poprzez czujnik zewnętrzny i na
podstawie ustawionej temperatury załącza klimatyzację.
• Nadaje się zwłaszcza do pokoi hotelowych.
• Po zaprogramowaniu czujnika okna / drzwi przy otwarciu okna / drzwi dochodzi do automatycz-
nego rozłączenia styków przekaźnika w urządzeniu, dzięki czemu urządzenie oszczędza energię,
gdy okno / drzwi są otwarte.
• Wykonanie BOX pozwala na montaż podtynkowy, w suficie lub pokrywie sterowanego urządzenia.
• Pozwala na podłączenie obciążenia włączanego do 12 A (3 000 VA).
• Do jednego urządzenia RFSTI-111B można podłączyć maks. 4 czujniki RFWD-100.
• Zasięg do 160 m (w wolnej przestrzeni), w przypadku niewystarczającego sygnału pomiędzy
sterownikiem oraz urządzeniem użyj wzmacniacza sygnału (repeatera) RFRP-20 lub urządzenia z
protokołem RFIO 2 , wspierającego tę funkcję.
• W urządzeniach można ustawić funkcję wzmacniacza sygnału (repeatera) za pomocą urządzenia
serwisowego RFAF/USB.
• Częstotliwość komunikacji z protokołem iNELS RF Control
• Czujnik zewnętrzny TC (0 ..+70 °C) lub TZ (-40 ..+125 °C) o długości 3 m, 6 m, 12 m.
°C
Avoid rapid temperature changes, direct sunlight and excessive moisture.
The temperature units should not be located near windows or heating
equipment, etc., which could aff ect the internal temperature sensor.
Nie narażaj urządzenia na nagłe zmiany temperatury, bezpośrednie dzia-
łanie promieni słonecznych i nadmierną wilgotność. Urządzenia termicz-
ne należy umiescić tak, aby nie znajdowały się w pobliżu okien, urządzeń
grzewczych, które mogą mieć wpływ na wewnętrzny czujnik temperatury.
L
RFSTI-111B/24V
N
12-24 V AC/DC
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
konstrukcje drewniane
ściana z cegły
z płytami gipsowo-
kartonowymi
Szczegółowe informacje znajdziesz na stronie "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
02-216/2016 Rev.0
2 (RFIO 2 ).
T T
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
ściana ścianki
zwykłe szkło
żelbetowa metalowe
80- 90 %
