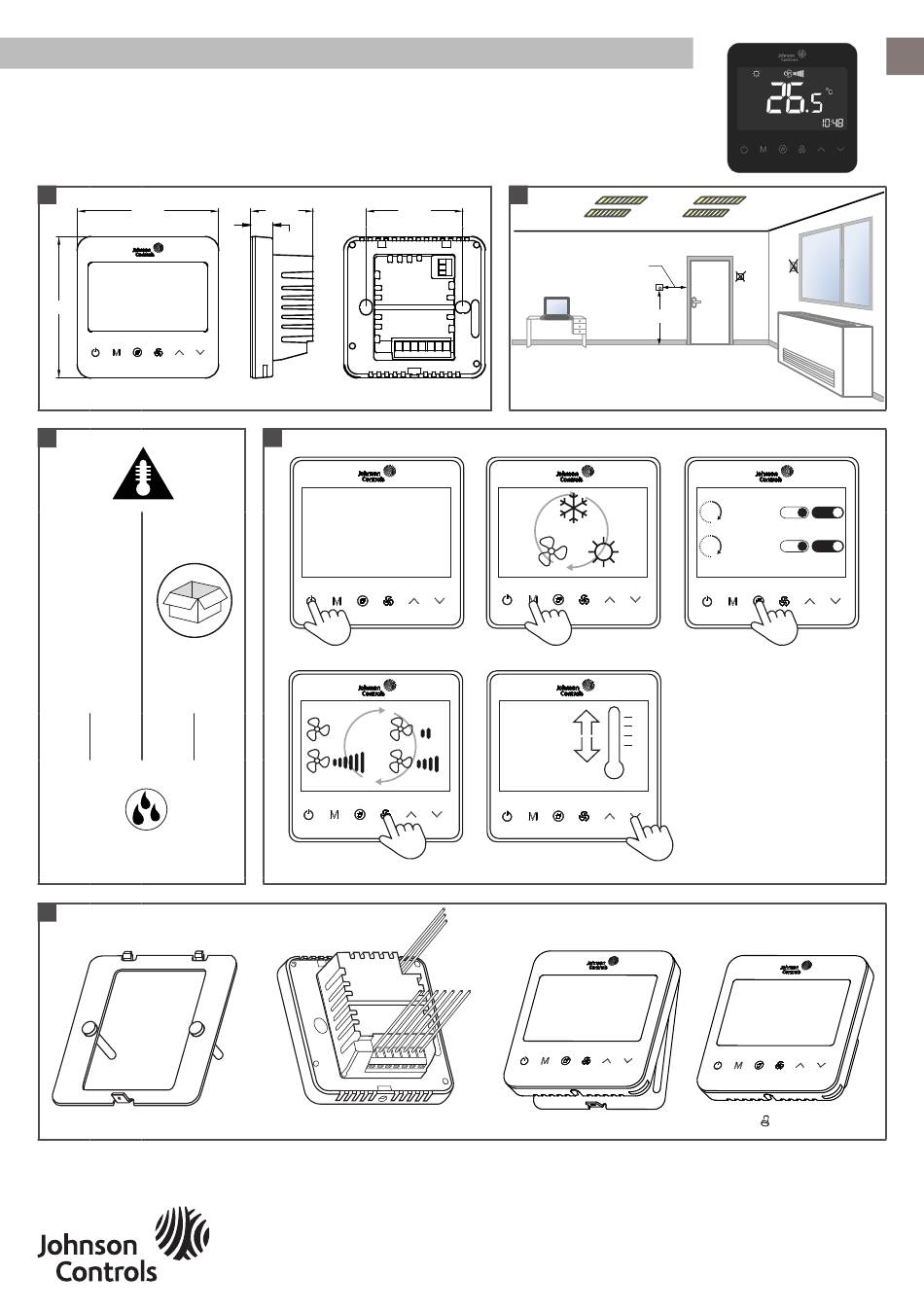

T9200
LCD Digital Thermostat
Installation Guide
P/N 24-11446-00018 Rev. B Issue Date: 11 2020
87.77
87.77
°C
• Ambient
• 工作环境
MAX
MIN
MAX
MIN
40 °C
0 °C
60 °C
-10 °C
104 °F
-32 °F
140 °F
-14 °F
MAX 90% RH
MIN 10% RH
*241144600018B*
38.83
60.00
13.83
ON / OFF
AUTO
© Copyright 2020 Johnson Controls. All rights reserved. Any unauthorized use or copying is strictly prohibited.
> 50 cm
> 150 cm
°C/°F
Headquarters: Milwaukee, Wisconsin, USA
Branch Officies: Principal Cities World-wide
Johnson Controls® is registered trademarks of Johnson Controls.
All other marks herein are the marks of their respective owners.
1s
TiO2/ESP
ON
OFF
3s
Timer
ON
OFF
Symbol
Building Efficiency
www.johnsoncontrols.com
Advertisement
Related Manuals for Johnson Controls T9200
Summary of Contents for Johnson Controls T9200
- Page 1 Branch Officies: Principal Cities World-wide Johnson Controls® is registered trademarks of Johnson Controls. All other marks herein are the marks of their respective owners. © Copyright 2020 Johnson Controls. All rights reserved. Any unauthorized use or copying is strictly prohibited. www.johnsoncontrols.com...
- Page 2 English 中文 T9200 T9200-TF20-1JS0 VAL1 VAL1 VAL2 VAL2 Cool/ Cool Heat Heat VAL1 VAL2 VAL1 VAL2 Cool/ Heat TiO2 VAL1 VAL2 VAL1 VAL2 Cool/ Floor Heat Heater VAL1 VAL2 Boiler/ Floor heater P/N 24-11446-00018 Rev. B Issue Date: 11 2020...
- Page 3 English 中文 T9200 T9200-TB21-1JS0 Cool / Heater 0-10 V Cool/Heat 0-10 V 0-10 V Cool Heat 0-10 V 0-10 V Cool/ Cool/ Floor TiO2 Heat Heater Heat 0-10 V P/N 24-11446-00018 Rev. B Issue Date: 11 2020...
- Page 4 REPAIR AND REPLACEMENT Do not attempt to repair the T9 Series thermostat. In case of an improperly functioning control, contact the nearest Johnson Controls® representative, and specify the desired product code number. When contacting the supplier for a replacement please state the type/model number of the control located on the data plate or cover label.
- Page 5 English T9200 Callout Feature Callout Feature Cooling Alarm Heating Lock Ventilation Valve status Auto mode Remote sensor Fan auto Compressor protection Fan speed Hi/Med/Low Delay time Tio2/ESP Temperature and humidity value Floor heating Low temperature protection Occupancy Dehumidify INSTRUCTIONS On/Off Setting: Press to turn on, press again to turn off, close the fan and valve.
- Page 6 English T9200 USER SETTING PARAMETER SETTING Press button for 5 seconds at power off mode to get in parameter list. Press to scroll forward and M button to scroll backward in the list and use button to change the parameter value.
- Page 7 Enable/disable fan output when floor heater: ■ ■ FH-FAN 00: Disable 01: Enable T9200- TF20-1JS0: 00: 2pipe application 01: 4pipe application 02: 2pipe 3-wire valve application 03: 2pipe with floor heating application 04: 2pipe with TiO2/ESP application 05: water source heat pump application 06: Boiler/Floor heater ■...
- Page 8 English T9200 PARAMETER SETTING (PART 2/2) T9200- T9200- Code TB21-1JS0 TF20-1JS0 Parameter name Default Function 00: One Heating Stage - Fan Coil ■ ■ HTG-STG 01: One Heating Stage - Floor Heating 02: Two heating stage BI polarity: ■ ■...
- Page 9 请在安装前仔细阅读该安装指导和安全警告 维修和替换： 不要试图现场维修T9000系列温控器。如果T9000不能正常工作，请与附近江森自控办事处联系。当联系办事处更换产品的时 候，请说明外部标签或参数表上印有的类型/型号。 重要： • T9000系列温控器仅用作设备控制。当T9000系列温控器调节装置失灵或故障时可能会导致人员伤害，财产损失及其他设备损坏。请在系统中增 加预防措施，如使用监控及报警系统、保护开关等，来加强此温度调节装置的机能失效和故障时的保护。 • 不要把T9000装在结露、潮湿或有湿气处。湿气会损坏温控器。 • 不要拆卸外壳中的PCB，拆卸PCB板将不再享有质保服务。 • 使所有接线符合国家、地区和当地的规定。不要超过T9000系列温控器电气参数。 • 使用前请移除LCD塑料保护壳。 警告： 在进行电器接线时确保电源断开。在带电时连接各部件可能引起电击，从而导致人员受伤甚至死亡。 • 电击危险：按照国家、地区和当地的规定给温控器接地。接地失效可能导致电击和人员受伤甚至死亡。 • 电击危险和财产损失：在温控器通电前把未使用的线头保护好，使之绝缘。任何一个未使用的线头未被绝缘和保护可能导致财产损失，电击和 人员受伤甚至死亡。 T9200 界面 编号 功能 制冷 制热 通风 编号 功能 自动模式 开关键 自动风速 模式键 风速高中低 功能键 Tio2/ESP 风速键...
- Page 10 T9200 中文 使用说明 开关机设置：按 键一次开机；再按一次关机，同时关闭风机盘管、电动阀。 模式调节：开机状态下，按 M 键进行工作模式切换。液晶显示 表示制冷，显示 表示制热，显示 表示通风 , 表 示自动转换制冷制热模式（仅4管制FCU，或2管制FCU，BI输入功能设置为制冷制热模式转换）。 温度设置：在开机状态下，按 或 可进行设置温度的调节，每按一次，温度变化0.5℃/1 。 °F 风速调节：温控器有4种风机速度，自动 闪烁、高 、中 、低 风速。按 按钮，将循环切换。 注意：地暖模式下，地暖模式-风机设置成启用，风机才可以打开，仅单地暖模式下。 定时开关机设置：开机状态下，按 键，直至出现“on” 符号，再次按 键以切换设置“On”延时开或者“Off”延时开 时间，按 或 键调整，每按一次变化30分钟。 注意：设定一次定时开关机时间只能执行一次， 即只在一天内有效。 取消定时开关机设置：开机状态下，按 键，直至出现“on” 符号，再次按 键以切换查看“On”延时开或者“Off”延 时开时间，按 或 键调整，每按一次变化30分钟，将时间调整为“00:00”，即为取消定时功能。 按键锁功能：如果温控器开启了 锁按键功能，在没有人使用的情况下30秒后会自动把按键锁上，禁止其他人员对温控器进 行操作。 按键解锁：按风速按键...
- Page 11 T9200 中文 高级设置 (专业人员设置) 在用户设置页面下按 键 3 秒进入高级设置页面，此时有人模式图标 显示。参数设定列表按 M 或 切换参数，按键 ∧和∨键调整参数。 T9200-TB21-1JS0 T9200-TF20-1JS0 参数名 默认值 功能含义 编号 00: 关闭 ■ ■ 低温保护 01:开启 地暖模式下，是否允许启用风机: ■ ■ 地暖模式-风机 00: 否 01: 是 T9200-TF20-1JS0 00: 2管制开关阀 01: 4管制开关阀 02: 2管制3线开关阀 03: 2管制开关阀带地暖 04: 2管制开关阀带TiO2/ESP 05: 水源热泵 06：锅炉/地暖 ■ ■ 应用 T9200-TB21-1JS0 00：2管制比例阀，三速风机； 01：2管制开关阀，ECM风机； 02：4管制开关阀，ECM风机；...
-
Page 12: Software Terms
内置温度传感器故障 高温报警，室内温度 > 55℃. 1) 低温报警，室内温度 < 0℃. 2) 传感器开路 露点传感器报警 滤网报警 BI报警 Compliance Johnson Controls declares that these products are in compliance with the essential requirements and other relevant provisions of the EMC Directive and Low Voltage Directive. 产品中有害物质的名称及含量 有害物质 铅 汞 镉 六价铬 多溴联苯...
