For proper operation, please read and keep this manual carefully.
Designed by Cooper&Hunter International Corporation, Oregon, USA

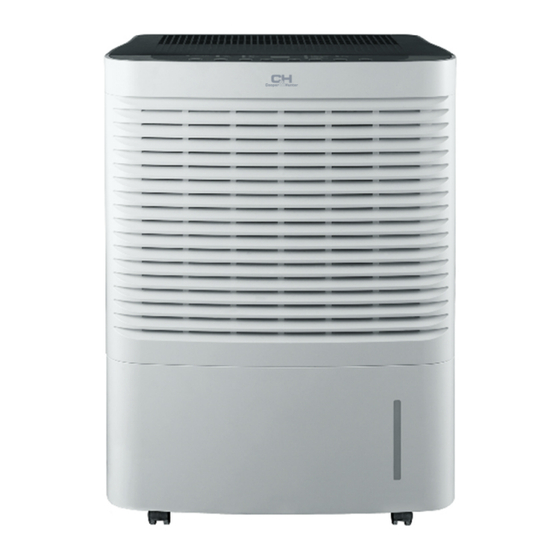

OWNER'S MANUAL
Dehumidifier
M ODELS :
www.cooperandhunter.com
CH-D008WD5
CH-D014WD5

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CH-D008WD5 and is the answer not in the manual?

Questions and answers

Summary of Contents for Cooper & Hunter CH-D008WD5

  • Page 1 OWNER’S MANUAL Dehumidifier M ODELS : CH-D008WD5 CH-D014WD5 For proper operation, please read and keep this manual carefully. Designed by Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com...
  • Page 2: Table Of Contents

    Content Operation Notices ● Operation Area..................1 ● Safety Precautions..................2 ● Parts Name.....................3 ● Check Before Operation.................4 Operation Instructions ● Operation Method...................5 ● Drainage Option..................8 Maintenance ● Clean and Maintenance................10 Malfunction ● Troubleshooting..................12 ● Malfunction Codes................14 ● Electric schematic diagram ..............16 Note: Graphics in this manual are only for reference.
  • Page 3 Explanation of Symbols Indicates a hazardous situation that, if not avoided, will DANGER result in death or serious injury. Indicates a hazardous situation that, if not avoided, could WARNING result in death or serious injury. Indicates a hazardous situation that, if not avoided, may CAUTION result in minor or moderate injury.
  • Page 4: Operation Area

    Operation Area not be used for commercial or industrial applications. enclosed area, such as a closet. temperature will not below 5°C or above 35°C. ● Allow at least 30-45 cm of air spac e on all sides of the unit. ●...
  • Page 5: Safety Precautions

    Safety Precautions ● This appliance is not intended for use by persons (including children) with reduced physical, sensory or men tal capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person respon- sible for their safety.
  • Page 6: Parts Name

    Parts Name Front Side Control Panel Air-in grille Cover plate (continous drainge) Water Bucket Castors Back Side Air outlet Rear case Power Plug...
  • Page 7: Check Before Operation

    Check Before Operation aced. Below are the checking steps: 1. Hold the handles on both sides of the water bucket and pull it out following the arrow direction. moved a little after long-time transportation. If it's not placed properly, move it to the correct position by hand.
  • Page 8: Operation Method

    Operation Method sleeping Bucket full light space indicates bucket lock on high, mid living space mode on needs to be emptied power on indicator and low fan mode on indicator or it is not in the indicator indicator light light indicator light indicator light light...
  • Page 9 ● When setting Timer On or Timer Off, press these buttons to adjust time. ● When unit is in operation, holding + and - button simultaneously for 3s can lock buttons. If this function is turned on, Button Locked Indicator will be on and display window shows LC, which will blink for 3 times.
  • Page 10 MODE Button Press this button to select different kinds of working mode. After each pres- sing of this button, mode will switch among free drying, sleeping space, living space, basement and continuous drying modes, and the corresponding mode indicator will ON. When free drying, all mode indicators are OFF. CONTINUOUS Button When continuous dehumidification mode is selected, the corresponding con- tinuous dehumidify indicator will be on,the dehumidifier will operate continu-...
  • Page 11: Drainage Option

    Drainage Option Option 1 Emptying Manually NOTICE: ● Do not remove the bucket when unit is in operation or has just stopped. ● Do not use the hose if using water bucket to collect water. When the hose is connected, water will be drained out through it instead of into the bucket. 1.
  • Page 12 Option 2 Gravity Drain Hose 1. Hose is not provided, so user shall prepare it in advance. [Size: The hose thread should have an outer diameter of 11/16 inches (1.0625 inches or 27.0mm), and a pitch of 11.5 TPI.] 2. Remove bucket from the unit as instructed. 3.
  • Page 13: Clean And Maintenance

    Clean and Maintenance WARNING: may lead to electric shock. Otherwise it will damage unit's appearance. 1. Grille and Case To clean the case: When there is dust on the case, use soft towel to dust it off; When the case is very dirty(greasy), use mild detergent to clean it.
  • Page 14 (3) After cleaning, replace the drain lid and handle properly. The side with foam plastic should be Foam beneath the drain lid. Do not remove the foam Plastic Float 3. Air Filter when it has been operating for 250 hours. If it is used in dusty places, clean the air filter more often.
  • Page 15: Troubleshooting

    Troubleshooting ● Not all the following problems are malfunctions. Problem Possible Causes ● Unit is operating in an area where temperature is higher than 35°C or lower than 5°C. Controls can not be set. ● Bucket is full. ● Noise will rise if compressor has just started. Noise suddenly rises during ●...
  • Page 16 Problem Possible Causes Solution ● Check if power is lost. If yes, wait for the power to restore. ● If not, check whether the ● Power is not supplied for power circuit or power socket Power indicator is has been damaged. power plug is not well not lit when power ●...
  • Page 17: Malfunction Codes

    Malfunction Codes ● Unit's Malfunction Codes Display Code Malfunction Unit's Possible Causes Name Condition Display Window ● Ambient temperature sensor is loosen or is poorly connected with the terminal of display board. ● Some element of display board Ambient may have been put upside down Temperature and cause short circuit.
  • Page 18 Display Code Malfunction Unit's Possible Causes Name Condition Display Window Freon-lacking ● Refrigerant is leaking. protection ● System is blocked The compr- essor stops; ● Ambient operation condition is the fan mo- High-tempe- bad. tor keeps on rature over ● The evaporator and condenser running.
  • Page 19: Electric Schematic Diagram

    Electric schematic diagram LIQUID LEVEL SWITCH TUBE TEMP.SENSOR MOTOR YEGN TUBE MAIN BOARD DISPLAY BOARD BN(BK) AC-L BU(WH) COMP_L YEGN(GN) POWER HUMIDITY SENSOR COMP. YEGN COMP.
  • Page 20 Designed by Cooper&Hunter International Corporation, www.cooperandhunter.com E-mail: info@cooperandhunter.com 66160000411...
  • Page 21 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Осушитель МОДЕЛИ: CH-D008WD5 CH-D014WD5 Для правильной работы, пожалуйста, прочитайте и сохраните руководство Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com...
  • Page 22 Содержание Эксплуатационные указания ● Рабочая область................... 1 ● Меры безопасности................2 ● Наименование компонентов..............3 ● Проверка перед эксплуатацией............4 Эксплуатационная инструкция ● Режимы работы..................5 ● Способы слива..................8 Обслуживание ● Чистка и обслуживание............... 10 Неисправности...
  • Page 23 Условные обозначения Опасная ситуация, которая, если ее не удастся избежать, ОПАСНО приведет к смерти или серьезным травмам. Опасная ситуация, которая, если ее не удастся избежать, может привести к смерти или серьезным травмам. ПРЕДУПРЕЖДЕНИЕ Опасная ситуация, которая, если ее не удастся избежать, ВНИМАНИЕ...
  • Page 24: Рабочая Область

    Рабочая область ● Осушитель предназначен только для использования внутри помещений. Он не применяется в коммерческих или промышленных условиях. ● Разместите осушитель на ровный пол ● Во время работы, прилегающее замкнутое помещение, например, кладовка, не может быть осушено. Разместите осушитель в месте, где температура не ниже 5 °C и не выше 35 °C ●...
  • Page 25: Меры Безопасности

    Меры безопасности ● Данное устройство не могут использовать дети от 8 лет и выше, лица с ограниченными физическими, сенсорными или умственными способностями, или нехваткой опыта и знаний если они не делают этого под присмотром или не прошли инструктаж лицами, отвечающими за их...
  • Page 26: Наименование Компонентов

    Наименование компонентов Панель управления Передняя сторона Воздухозаборная решетка Нажимной щиток (непрерывный слив) Емкость для конденсата Ролики Задняя сторона Воздуховод Задний корпус Розетка...
  • Page 27: Проверка Перед Эксплуатацией

    Проверка перед эксплуатацией Перед эксплуатацией проверьте правильность установки поплавка Ниже приведены этапы проверки: 1. Возьмитесь за ручки с обеих сторон емкости для конденсата и вытащите по направлению стрелки. 2. Проверьте правильность установки поплавка. Существует вероятность, что он мог немного сдвинуться во время транспортировки. Если он не находится на своем...
  • Page 28: Режимы Работы

    Режимы работы ежим пом корость ежим жил локировка истка фильтра для сна пом Объем емкости итание остоянная работа аймер ежим подв пом Примечание: ● Для работы должна быть правильно установленная емкость для конденсата ● Не вынимайте емкость во время работы устройства Если...
  • Page 29 ● При установке таймера или выключени , нажмите эти кнопки для регулировки времени. За более детальной информацией обратитесь к пункту, который описывает кнопку таймера. ● Во время работы устройства, зажав кнопки “ + ” и “ - ” одновременно в течение 3 секунд, можно...
  • Page 30 Кнопка режима Нажмите на эту кнопку, чтобы выбрать различные виды рабочих режимов. После каждого нажатия переключается режим: свободное осушение, помещения для сна, жилые помещения, подвальные помещения и режим постоянного осушения. Напротив каждого режима загорится индикатор. В режиме свободного осушения, все остальные индикаторы...
  • Page 31: Способы Слива

    Способы слива Способ 1: Ручной слив ПРИМЕЧАНИЕ: ● Не вынимайте емкость, когда устройство работает или только перестало работать. Иначе содерж емкости может разлиться на пол ● Не используйте сливной шланг, если уже используется емкость для сбора конденсата. Когда шланг соединен, жидкость будет выводится через него, а не в емкость. Возьмитесь...
  • Page 32 Способ 2: Слив через сливной шланг Шланг не входит в комплект устройства. Приготовьте его заранее. [Размер: Внешний диаметр шланга 11/16 дюймов (1.0625 дюймов или 27,0 мм), шаг 11.5 ВНД.] Выньте емкость из блока согласно инструкциям. Наденьте сливной шланг на сопло и убедитесь, что он надежно...
  • Page 33: Чистка И Обслуживание

    Чистка и обслуживание ПРЕДУПРЕЖДЕНИЕ: ● Перед чисткой выключите осушитель и отключите его от сети. В противном случае может произойти поражение электрическим током. ● Не чистите осушитель водой, иначе может произойти поражение электрическим током. ● Не используйте летучие жидкости (растворитель или бензин) для очистки осушителя. В противном...
  • Page 34 После очистки, установите назад сливную крышку и ручку, убедитесь, что поплавок емкости размещен правильно. Сторона с пенопласта должна находиться под сливной крышкой. Не снимайте пенопласт с поплавка. Стенка 3. Воздушный фильтр попла вка Поплавок Осушитель напомнит о потребности очистки фильтра после...
  • Page 35: Устранение Неполадок

    Устранение неполадок ● Не все следующие проблемы являются неисправностями. Проблема Возможные причины ● Осушитель не работает. Он не Устройство работает в районе, где температура выше, реагирует на установки. чем 35 °С или ниже 5 °С ● Емкость для конденсата полная ●...
  • Page 36  Осушитель не включается. Проблема Возможные причины Решение ● Проверьте, отсутствует ли питание. Если да, ждите восстановления питания ● Если ничего не происходит, ● Отсутствует питание или розетка Индикатор питания не проверьте, была ли повреждена горит, когда устройство плохо подключена цепь...
  • Page 37: Коды Ошибок

    Коды ошибок ● Коды неисправностей устройства Код Описание Условия № Возможные причины неисправнос ти устройства Дисплей ● Сенсор температуры окружающей среды отключен или плохо подсоединен с платой дисплея ● Некоторые элементы дисплея, Неисправность возможно, сместились вниз и вызвали сенсора короткое замыкание температур...
  • Page 38 Код Описание Условия № Возможные причины неисправнос устройства Диспле ти й Система защиты ● Вытекает хладагент от нехватки ● Система засорена Компрессор фреона остановился; ● Неподходящие условия окружающей мотор Защита от вентилятора среды перегрузки ● продолжает Испаритель и конденсатор засорены работать.
  • Page 39: Схема Электрическая Принципиальная

    Схема электрическая принципиальная LIQUID LEVEL SWITCH TUBE TEMP.SENSOR MOTOR YEGN AP2 TUBE AP1 MAIN BOARD DISPLAY BOARD BN(BK) AC-L BU(WH) COMP_L YEGN(GN) POWER HUMIDITY SENSOR COMP. YEGN COMP.
  • Page 40 Cooper&Hunter International Corporation, www.cooperandhunter.com E-mail: info@cooperandhunter.com 66160000411...
