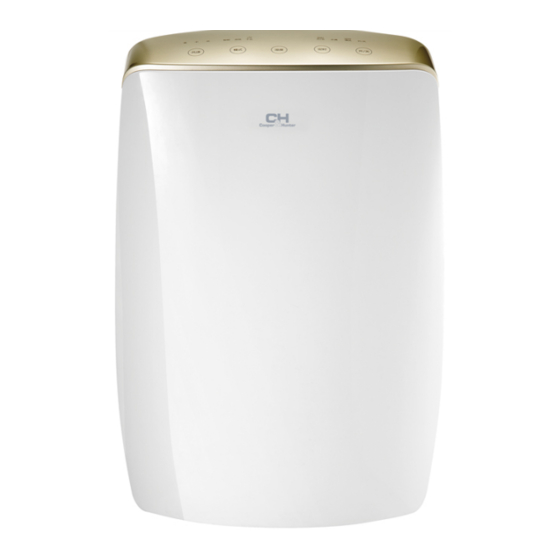

- Page 1 OWNER’S MANUAL Dehumidifier M ODELS : CH-D008WDN6-20LD CH-D016WDN6-40LD For proper operation, please read and keep this manual carefully. Designed by Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com...
-
Page 2: Table Of Contents
Content Operation Notices ● Safety Precautions..................1 ● Operation Area..................2 ● Parts Name.....................3 ● Check Before Operation.................4 Operation Instructions ● Operation Method...................5 ● Drainage Method ..................8 Maintenance ● Clean and Maintenance................11 Malfunction ● Troubleshooting..................14 ● Error Codes ..................16 ● Electric schematic diagram ..............18 Note:... -
Page 3: Safety Precautions
Safety Precautions ● This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory ormental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the app- liance in a safe way and understand the hazards involved. -
Page 4: Operation Area
Operation Area ● This dehumidifier is intended for indoor applications only. It should not be used for commercial or industrial applications. ● During operation, the nearby enclosed space, such as wardrobe can't be dehumidified. temperature will not below 5°C or above 35°C. -
Page 5: Parts Name
Parts Name Front Side Control Panel Air outlet Cover plate (continous drainge) Air inlet Back Side Fixing hole of power cord Water Bucket Power cord... -
Page 6: Check Before Operation
Check Before Operation aced. Below are the checking steps: 1. Hold the handles on both sides of the water bucket and pull it out following the arrow direction. moved a little after long-time transportation. If it's not placed properly, move it to the correct position by hand. -
Page 7: Operation Method
Operation Method Dehumidify mode indicator Bucket Full Indicator Filter Cleaning Display Window Indicator Speed Indicator Timer Indicator On/Off Indicator Filter Water High Clean ON/OFF Smart Cont Timer ON/OFF Full Mode Timer Humidity ON/OFF Notes: ● Water bucker must be correctly installed for operation. ●... - Page 8 Humidity Button Press Humidity button to set your required humidity. If hold Humidity button, humidity can be set in 10% increment among 30%-80% circularly. After that, the set humidity will be displayed for 5s. Mode Button Press Mode button can set 3 kinds of dehumidify mode - Smart, Cont. and Dry.
- Page 9 Other Instructions 1. Alarm Warning If the water bucket is full or the water bucket hasn't been put on the correct position for 3mins, the buzzer will give out sound for 10s for reminding you to empty the water bucket or re-install the water bucket at correct position. 2.
-
Page 10: Drainage Method
Drainage Method Method 1: Drain water through water bucket Notes: ● Do not remove the bucket when unit is in operation or has just stopped. ● Do not use the hose if using water bucket to collect water. When the hose is connected, water will be drained out through it instead of into the bucket. - Page 11 Method 2: Drain water through drain hose This unit is connect with drain outlet. User can purchase the drain hose whose inner diameter is 14mm (length is 1.3-1.5m) and assemble it on the drain adapter to drain condensate water. When assembling the continuous drain equipment, do turn off the unit and pull out the power plug.
- Page 12 3. Insert the drain hose into drainage adapter to make sure the water won't leak out. The horizontal height of drain hose should not be higher than the drain outlet. Do not block the drain outlet to make the condensate water can be drained out smoothly.
-
Page 13: Clean And Maintenance
Clean and Maintenance Warning: ● Before cleaning, turn off the dehmidifier and disconnect the power. Otherwise, it may lead to electric shock. Otherwise it will damage unit's appearance. 1. Grille and Case To clean the case: When there is dust on the case, use soft towel to dust it off;... - Page 14 Every few weeks, clean the bucket to prevent growth of mold, mildew and bacteria. Use soft brush to clean the bucket and then rinse it. CH-D008WDN6-20LD 1. Take out the water bucket and then pour out the residual water. 2. As shown in the figure, remove the clasp at position ① and then remove the clasp at position ②...
- Page 15 Check Before Use-season ● Check whether air outlet is blocked. ● Check whether power plug and power socket are in good condition. ● Check whether drain hose is damaged. Care After Use-season ● Disconnect power. ● Empty the water bucket. Long-time Storage steps below in order to maintain the unit in good condition.
-
Page 16: Troubleshooting
Troubleshooting ● Not all the following problems are malfunctions. Problem Possible Causes ● Unit is operating in an area where temperature is higher than 35°C or lower than 5°C. Controls can not be set. ● Bucket is full. ● Noise will rise if compressor has just started. Noise suddenly rises during ●... - Page 17 ● Dehumidifier can't be started up. Problem Possible Causes Solution ● Check if power is lost. If yes, wait for the power to restore. ● If not, check whether the ● Power is not supplied for power circuit or power socket Power indicator is has been damaged.
-
Page 18: Error Codes
Error Codes ● Unit's Malfunction Codes Display Code Malfunction Unit's Possible Causes Name Condition Display Window ● Ambient temperature sensor is loosen or is poorly connected with the terminal of display board. ● Some element of display board Ambient may have been put upside down Temperature and cause short circuit. - Page 19 Display Code Malfunction Unit's Possible Causes Name Condition Display Window Freon-lacking ● Refrigerant is leaking. protection ● System is blocked The compr- essor stops; ● Ambient operation condition is the fan mo- bad. tor keeps on Overload ● The evaporator and condenser running.
-
Page 20: Electric Schematic Diagram
Electric schematic diagram The Electric schematic diagram are subject to change without notice. Please refer to which one on the unit. CH-D008WDN6-20LD CH-D016WDN6-40LD LIQUID LEVEL HUMIDITY SWITCH SENSOR YEGN MOTOR AC-L YEGN COMP-GL POWER θ STEPPING TUBE MOTOR TEMP.SENSOR YEGN COMP. - Page 21 Designed by Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com E-mail: info@cooperandhunter.com * Co o o o o o per & & & Hu u u nter is co o o nstantly y y w w w o o o rk k k ing g g to o o im m m pro o o v v v e th h h eir pro o o d d d u u u cts, so o o th h h inf f f o o o rm m m atio o o n in th h h is m m m anu u u al is su u u b b b j j j ect to o o ch h h ang g g e w w w ith h h o o o u u u t prio o o r no o o tice.
- Page 22 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Осушитель МОДЕЛИ: CH-D008WDN6-20LD CH-D016WDN6-40LD Для правильной работы, пожалуйста, прочитайте и сохраните руководство. Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com...
- Page 23 Содержание Эксплуатационные указания ● Рабочая область................... 1 ● Меры безопасности................2 ● Наименование компонентов..............3 ● Проверка перед эксплуатацией............4 Эксплуатационная инструкция ● Режимы работы..................5 ● Способы слива ..................8 Обслуживание ● Чистка и обслуживание..............11 Неисправности...
- Page 24 Меры безопасности ● Данное устройство могут использовать дети от 8 лет и выше, лица с ограниченными физическими, сенсорными или умственными способностями, или нехваткой опыта и знаний, если они делают это под присмотром или получили инструкции относительно безопасного использования устройства, понимают возможные опасности. ●...
-
Page 25: Рабочая Область
Рабочая область ● Осушитель предназначен только для использования внутри помещений. Он не применяется в коммерческих или промышленных условиях. ● Разместите осушитель на мягкий и ровный пол. ● Во время работы, прилегающее замкнутое помещение, например, кладовка, не может быть осушено. ● Разместите... -
Page 26: Наименование Компонентов
Наименование компонентов Передняя сторона Панель управления Воздуховод Нажимной щиток (непрерывный слив) Воздухозаборник Задняя сторона Установочное отверстие для шнура питания Емкость для конденсата Шнур питания... -
Page 27: Проверка Перед Эксплуатацией
Проверка перед эксплуатацией Перед эксплуатацией проверьте правильность установки поплавка Ниже приведены этапы проверки: 1. Возьмитесь за ручки с обеих сторон емкости для конденсата и вытащите по направлению стрелки. 2. Проверьте правильность установки поплавка. Существует вероятность, что он мог немного сдвинуться во время транспортировки. Если он не находится на своем... -
Page 28: Режимы Работы
Режимы работы Режим осуш Дисплей Таймер Filter Water High Clean ON/OFF Smart Cont Timer ON/OFF Full Mode Timer Humidity ON/OFF ● Для работы должна быть правильно установленная емкость для конденсата. ● Не вынимайте емкость во время работы устройства. ● Если вы хотите использовать сливной шланг, пожалуйста, установите его согласно инструкциям... - Page 29 Влажность Нажмите кнопку Влажность, чтобы установить требуемую влажность. Если удерживать кнопку, значение влажности установится на 10% между 30%-80% циркулярно. После установки, значение будет отображаться в течение 5 секунд. Режим Нажатием кнопки Режим можно установить 3 вида режима осушителя - Смарт, Пост. и...
- Page 30 Другие инструкции 1. Аварийное предупреждение Если емкость для конденсата полная или она была неправильно установлена в течение 3 минут, будет слышно звук в течение 10 секунд для напоминания о необходимости слить содержание емкости или повторной ее установки в правильное положение. 2.
-
Page 31: Способы Слива
Способы слива Способ 1: Слив емкости для конденсата Примечание: ● Не вынимайте емкость, когда устройство работает или только перестало работать. Иначе содержание емкости может разлиться на пол. ● Не используйте сливной шланг, если уже используется емкость для сбора конденсата. Когда шланг соединен, жидкость будет выводится через него, а не в емкость. Возьмитесь... - Page 32 Способ 2: Слив через сливной шланг Настоящее устройство оснащено отверстием для слива. Пользователь может приобрести сливной шланг с внутренним диаметром 14 мм (длина 1,3-1,5 м) и соединить его с устройством для слива конденсата. При соединении выключите устройство и вытащите вилку шнура питания.
- Page 33 3. Соедините сливной шланг со сливным адаптером и убедитесь, что вода не будет просачиваться. Горизонтальная высота размещения шланга не должна превышать высоту слива. Не закрывайте сливное отверстие, чтобы вода удалялась без препятствий. Пожалуйста, периодически проверяйте плотность соединения сливного адаптера и шланга, а...
-
Page 34: Чистка И Обслуживание
Чистка и обслуживание Предупреждение: ● Перед чисткой выключите осушитель и отключите его от сети. В противном случае может произойти поражение электрическим током. ● Не чистите осушитель водой, иначе может произойти поражение электрическим током. ● Не используйте летучие жидкости (растворитель или бензин) для очистки осушителя. В противном... - Page 35 3. Емкость для конденсата Каждые несколько недель, проводите очистку емкости для предотвращения рост плесени, бактерий и других микроорганизмов. Используйте мягкую щетку для очистки, после которой емкость следует промыть. CH-D0 08 WDN6- 2 0LD Выньте емкость и вылейте оставшуюся воду. Нажмите на 4 застежки вокруг емкости. Поднимите сливную крышку. Застежки...
- Page 36 Предсезонная проверка ● Проверьте наличие свободного доступа к воздуховоду. ● Проверьте состояние шнура питания и разъема для питания. ● Проверьте чистоту воздушного фильтра. ● Проверьте целостность сливного шланга. Уход по окончанию сезона ● Отключите питание. ● Очистите воздушный фильтр и блок ●...
-
Page 37: Устранение Неполадок
Устранение неполадок ● Не все следующие проблемы являются неисправностями. Проблема Возможные причины ● Устройство работает в районе, где температура выше, чем 35 °С или ниже 5 °С ● Емкость для конденсата полная. ● Шум появится вместе с началом работы компрессора. ●... - Page 38 ● Осушитель не включается. Проблема Возможные причины Решение ● ● ● ● ● ● ● Осушитель не работает должным образом ● ● ● Очистите фильтр ● ● ● ● 5 °C.
-
Page 39: Коды Ошибок
Коды ошибок ● Коды неисправностей устройства Код Условия Описание № Возможные причины устройства неисправности Дисплей ● ● ● ● ● ● ●... - Page 40 Код Условия Описание № Возможные причины устройства неисправности Дисплей Модель CH-D008WDN6-20LD CH-D016WDN6-40LD Производительность л/сутки Потребляемая мощность Вт Температурный диапазон С +5/+35 +5/+35 Воздушный поток м /час 130/115/105 230/195/170 Емкость резервуара л Уровень звукового давления дБ/(А) 43/41/39 46/43/41 Вес кг Габариты(Ш*В*Г) мм...
- Page 41 Designed by Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com E-mail: info@cooperandhunter.com * Co o o o o o per& & Hu u nter постоянно работает над улучшением своей продукции, поэтому информация приведенная в данном руководстве, может быть изменена без предварительного уведомления потребителей. 66160000223...
- Page 42 КЕР ПО МОДЕЛИ: CH-D008WDN6-20LD CH-D016WDN6-40LD Cooper & Hunter.
- Page 43 Експлуатац ● Робоча область..................1 ● Заходи безпеки..................2 ● На мен ван компонент в..............3 ● П в рка перед эксплуатацией............4 Експлуатац ● Режим работ ..................5 ● Способ лив ..................8 Обслу...
- Page 44 ● ● ● ● ● ’ ● ● ● ● ● ● ● ● ’ ’ ● ● ● ’ ● ’ ●...
-
Page 45: Робоча Область
Робоча область ● ● Встанов ’ ● ● 5°C 35°C ● ● ● ● Прим ● ’ ●... -
Page 46: Лив
Найменування компонент Передня сторона Панель управл ов На щиток лив) ов Задня сторона отв Ем для конденсата Шнур я... - Page 47 Перев Поплав Правильна позиц я Не правильна позиц я...
- Page 48 Режим р бот Режим осуш Дисплей Таймер Filter Water High Clean ON/OFF Smart Cont Timer ON/OFF Full Mode Timer Humidity ON/OFF ● ● ● « ». ● Кожен раз, натискаючи кнопку на панел ● Основн Кнопка Вкл/В кл Натисн Таймер В...
- Page 49 Режим ● ● ● Прим ● ● У режимах Сухо Вентилятор...
- Page 50 1. Авар 2. втоматична зупинка 3. Функц я пам’ 5. еревстановлення ф 6. Функц...
- Page 51 пособи зливу Спос Прим ● Не витягуйте ● ’ В йте воду. 3. Встанов...
- Page 52 Спос 1,3-1,5 ) ’ ’ ливна кр шка Прим Прим зливна й адаптер...
- Page 53 ’ ’ Прим...
-
Page 54: Чистка
Чистка П ● Перед чищенням вимкн ● Не чист ● Не використовуйте летюч 1. Реш тка блок ’ ’ 2. Пов Зн ② 20º. ③ ① Встанов П ● ’ ● ●... - Page 55 ’ CH-D008WD N 6 -20LD Заст кр шка CH-D016WD N 6 -40LD Заст чка лив кр шка вала...
- Page 56 ередсезонна перев ● ● Перев ’ ● Перев ● Догляд п ● ● Очист ● Очист ● Вилийте вм ривале збер ● ’ ● ● Очист...
-
Page 57: Усунення Несправностей
Усунення несправностей ● Не вс ● 35° 5° . ● ● Шум з’ ’ ● ● ● Площа осушення занадто велика. Потужност ● ● ● 15°C, ● ● ’ ● Все нормально. ● Проблеми витоку води Проблема причин Р шен ●... - Page 58 ● Проблема причин Р шен ● ● ● ● ● ● ● Осушувач не працю ● ● ● ист ● ● ● ● 5°C.
-
Page 59: Код Ок
Код ок ● Коди несправностей пристрою Код мови пис № Можлив пристро несправност Дисплей ● ● ● ● ● ● ●... - Page 60 Код мови опис № Можлив пристро несправност Дисплей Модель CH-D008WDN6-20LD CH-D016WDN6-40LD Продуктивність л/ Споживча потужність Вт Температурний діапазон С +5/+35 +5/+35 Потвітряний потік м 130/115/105 230/195/170 Емність резервуару л Рівень шуму дБ/(А) 43/41/39 46/43/41 Вага кг Габарити(Д*В*Г) мм 367*582*246 464*670*351 Тип...
- Page 61 Designed by Cooper&Hunter International Corporation, Oregon, USA www.cooperandhunter.com E-mail: info@cooperandhunter.com * Co o o o o o per& & & Hu u u nter пост йно працю над пол пшенням сво продукц , тому нформац я наведена в цьому пос бнику, може бути зм нена без попереднього пов...
