TRAKKER Antares 248X Badge Scanner Instruction Sheet

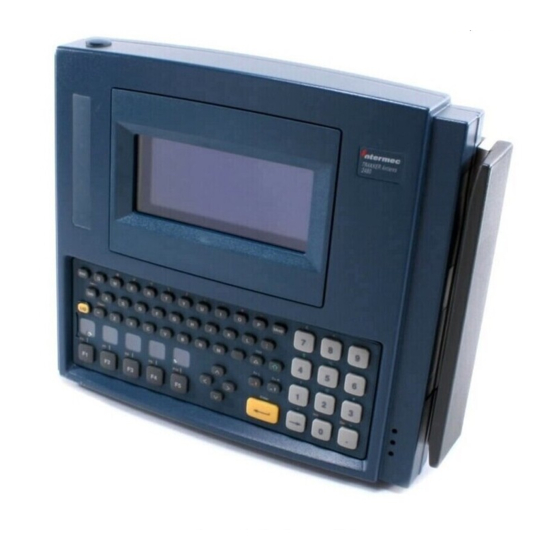

The badge scanner on your TRAKKER Antares 2480, 2481, 2485, or 2486 terminal allows
you to easily scan bar codes from badges or other cards. This instruction sheet explains
how to install the badge scanner.
Caution
Integrated circuits on printed circuit boards (PCB) in this equipment are sensitive to
damage by electrostatic discharge (ESD). Prevent ESD by always wearing skin
contact ground straps firmly attached to the equipment metal base assembly when
working inside of the equipment housing. Failure to comply may result in damage to
PCB components.
Conseil
Les circuits intégrés des cartes de circuit imprimé (PCB) de cet équipement sont sensibles à
l'endommagement dû à la décharge électrostatique (ESD). Évitez la décharge
électrostatique en mettant toujours contre la peau des courroies neutralisantes attachées
fermement à l'assemblage de la base en métale de l'équipement lorsque vous travaillez à
l'intérieur du boîtier de l'équipement, faute de quoi vous risquez d'endommager les pièces
des PCB.

To install the badge scanner

1. Turn off your terminal and unplug the power supply.
2. If you have a wall- or desk-mounted terminal, remove the mounting bracket from the
terminal. For help, see the instruction sheet that came with the bracket.
3. Using a Phillips screwdriver, take out the two mounting screws and the badge scanner
placeholder. Save and reuse the mounting screws to attach the badge scanner.

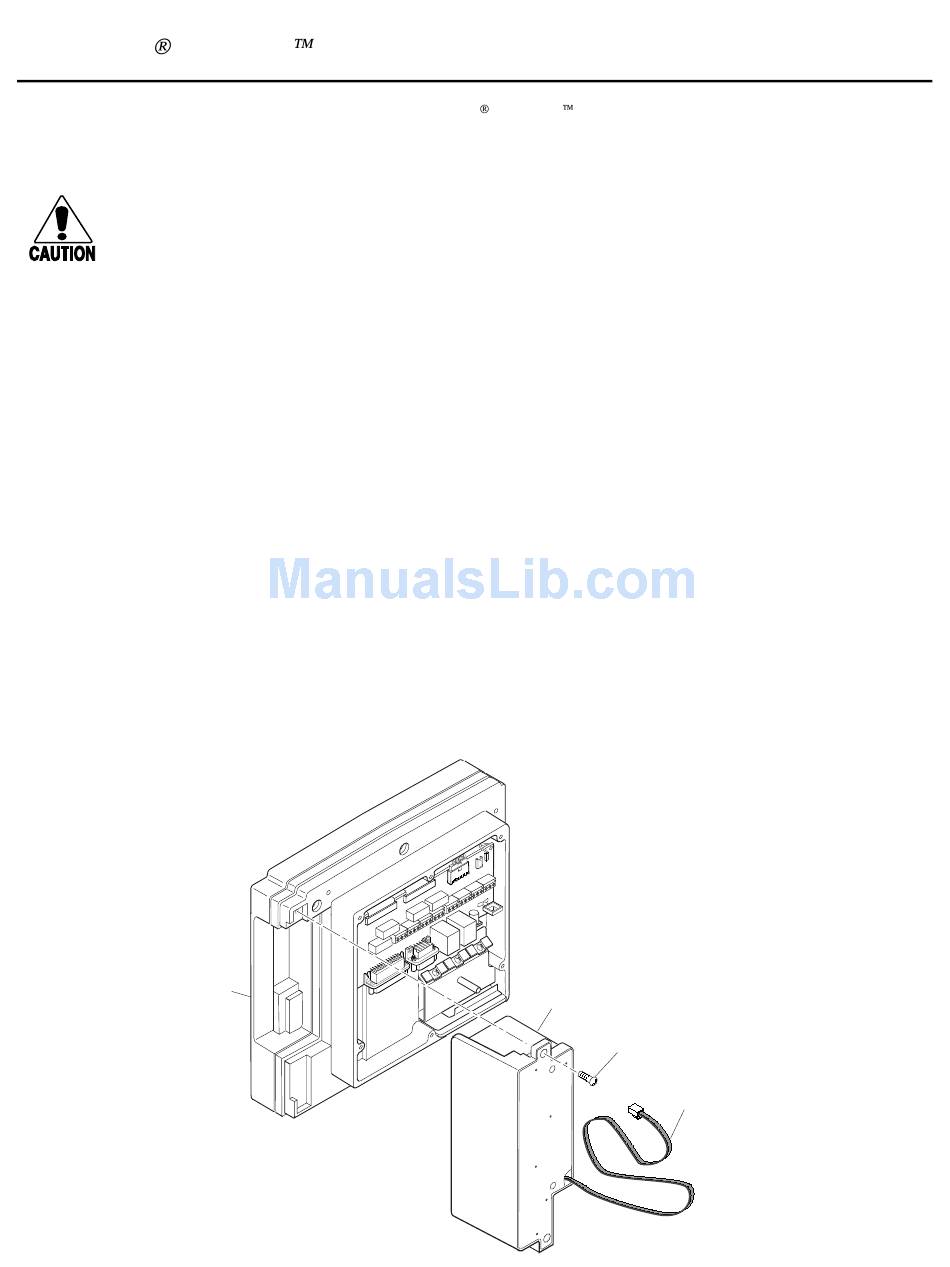

4. Insert the badge scanner into the badge scanner well.
Badge
scanner
well
Badge
scanner
Mounting screw
(2 places)
Badge
scanner
cable
248XBRI.002
