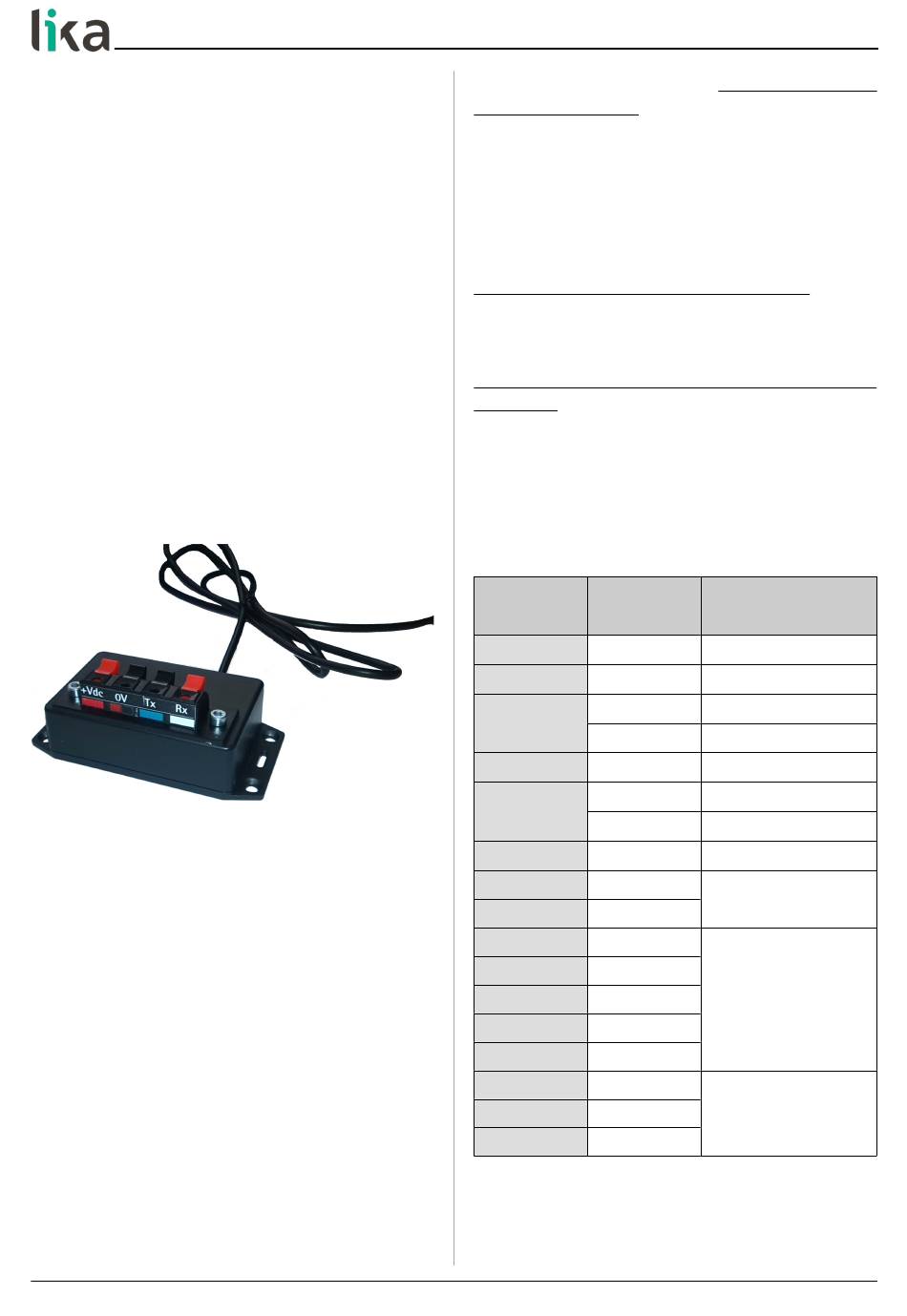

Manuale d'uso
IF92
Descrizione

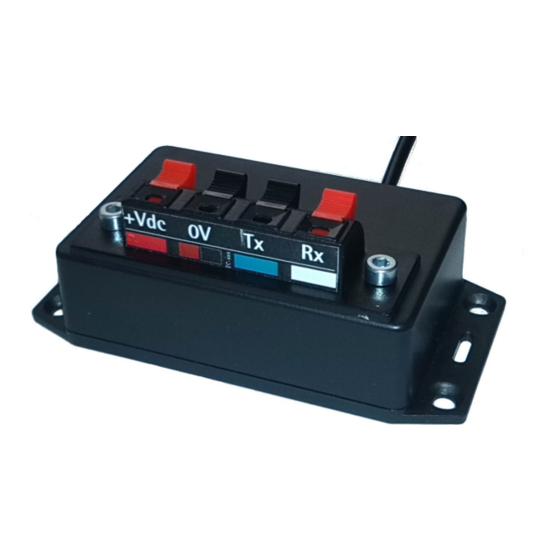

Il presente manuale descrive il dispositivo IF92 di
Lika. IF92 è un convertitore da USB a seriale RS-232
progettato per il collegamento di dispositivi della
gamma Lika dotati di porta seriale RS-232 come
encoder (per esempio ASR58 / AMR58, HM58 P, ...),
display (LD200, ...), attuatori rotativi (serie RD). Tali
dispositivi Lika possono montare una porta seriale
RS-232 per motivi di programmazione e/o di
trasmissione dei dati. IF92 è ideale per il
collegamento a laptop e computer desktop che non
sono equipaggiati con una porta COM o seriale DB9.
Elenco sezioni
1 - Identificazione
2 - Dispositivi compatibili
3 – Composizione del kit
4 - Connessioni elettriche
5 – Configurazione porta seriale
6 - Software di programmazione
1 - Identificazione
Il dispositivo è identificato mediante il codice e il
numero di serie stampati sull'etichetta e attraverso i
documenti di trasporto allegati. Per dettagli relativi
MAN IF92 I_E 1.0.odt
IF92
alle caratteristiche tecniche fare riferimento al
catalogo del prodotto.
2 - Dispositivi compatibili
A seguire la lista dei dispositivi della gamma Lika
compatibili con l'utilizzo del convertitore IF92.
Nel caso di dispositivi dotati di uscita cavo, occorre
senz'altro collegare opportunamente i fili alla
morsettiera come descritto qui di seguito e nella
specifica documentazione.
Nel caso invece di dispositivi dotati di uscita
connettore, è necessario abbinare uno specifico cavo
di collegamento, da ordinare separatamente. Nella
lista che segue è riportato il codice del codino da
abbinare a ciascun dispositivo. Per ogni informazione
sulle caratteristiche del cavo e il pin-out riferirsi alla
documentazione del cavo.
Modello del
Connettore
dispositivo
AMR58
MIL 32-pin
ASR58
DSub 15-pin
M12 12-pin
EM58 PA
M23 12-pin
HM58 PN
MIL 41-pin
M12 12-pin
HM58 PS
M23 12-pin
HM58 PY
MIL 41-pin
IF50, IF51, IF52
DSub 9-pin
LD200
DSub 9-pin
RD1xA CB
M12 8-pin
RD1xA EC
M12 8-pin
RD1xA PB
M12 8-pin
RD1xA PL
M12 8-pin
RD1xA PT
M12 8-pin
RD6 EC
M12 8-pin
RD6 PB
M12 8-pin
RD6 PL
M12 8-pin
1
Codice del cavo da
abbinare
EC-AMR-M32F
EC-ASR-D15F
EC-M12F12-S69-I5-0,5
EC-CR12F-S68-I5-0,5
EC-HMPY-M41F
EC-M12F12-S69-I5-0,5
EC-CR12F-S70-I5-0,5
EC-HMPY-M41F
EC-IF/LD-D9M
EC-RD1A-M12F8
EC-RD6-M12F8
www.lika.biz

Advertisement

loading
Need help?

Need help?

Do you have a question about the IF92 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Lika IF92

  • Page 1 Il presente manuale descrive il dispositivo IF92 di compatibili con l'utilizzo del convertitore IF92. Lika. IF92 è un convertitore da USB a seriale RS-232 Nel caso di dispositivi dotati di uscita cavo, occorre progettato per il collegamento di dispositivi della...
  • Page 2: Connessioni Elettriche

    IF92 3 – Composizione del kit ATTENZIONE Nel caso in cui si colleghi un dispositivo Il convertitore IF92 può comporsi delle seguenti con uscita cavo (quindi senza l'uso del parti: codino di adattamento EC-...), non 1. scatola di collegamento e conversione con necessariamente i colori dei fili del cavo del morsettiera 1 …...
  • Page 3 Windows XP, Vista, 7, 8, 10 e 11. I driver specifica per ciascun sistema operativo. sono specifici per ciascun sistema operativo. Sono scaricabili dalla sezione DOWNLOAD della pagina del sito dedicata a IF92. All'interno della cartella che li MAN IF92 I_E 1.0.odt www.lika.biz...
  • Page 4 Bit per secondo 9600 Bit di dati Parità Nessuno Bit di stop Controllo di flusso Nessuno ATTENZIONE Assicurarsi che un solo dispositivo sia collegato al PC e acceso nel momento in cui si avvia una ricerca! MAN IF92 I_E 1.0.odt www.lika.biz...
  • Page 5 è collegato e impostare poi, sempre manualmente, i parametri di configurazione prima di avviare la ricerca del dispositivo collegato. Per ogni informazione fare sempre riferimento alla documentazione specifica del dispositivo. MAN IF92 I_E 1.0.odt www.lika.biz...
  • Page 6 IF92 Versione Data release Descrizione documento 06.09.2022 Prima stampa Lika Electronic Via S. Lorenzo, 25 • 36010 Carrè (VI) • Italy Tel. +39 0445 806600 Fax +39 0445 806699 info@lika.biz • www.lika.biz MAN IF92 I_E 1.0.odt www.lika.biz...
  • Page 7 IF92 2 – Compatible devices User's guide Here following is the list of the devices in Lika's range that are compatible with the use of the IF92 IF92 converter. If the device to be connected is fitted with a cable...
  • Page 8: Electrical Connections

    IF92 3 – Components of the kit WARNING If you connect a device fitted with a IF92 converter can be made up of the following cable with flying leads (so not requiring parts: an EC-... mating cordset), the colours of 1.
  • Page 9 Always refer to the downloaded from the DOWNLOAD section available documentation specific to each operating system. in the page of the web site dedicated to the IF92. The same folder also contains the documentation MAN IF92 I_E 1.0.odt...
  • Page 10: Configuring The Serial Port

    Bits per second 9600 Data bits Parity None Stop bits Flow control None WARNING Please make sure that one only device is connected to the personal computer and switched on when you start a device searching process! MAN IF92 I_E 1.0.odt www.lika.biz...
  • Page 11 For any information always refer to the specific documentation of the device. MAN IF92 I_E 1.0.odt www.lika.biz...
  • Page 12 IF92 Document Release date Description version 06.09.2022 First issue Lika Electronic Via S. Lorenzo, 25 • 36010 Carrè (VI) • Italy Tel. +39 0445 806600 Fax +39 0445 806699 info@lika.biz • www.lika.biz MAN IF92 I_E 1.0.odt www.lika.biz...
