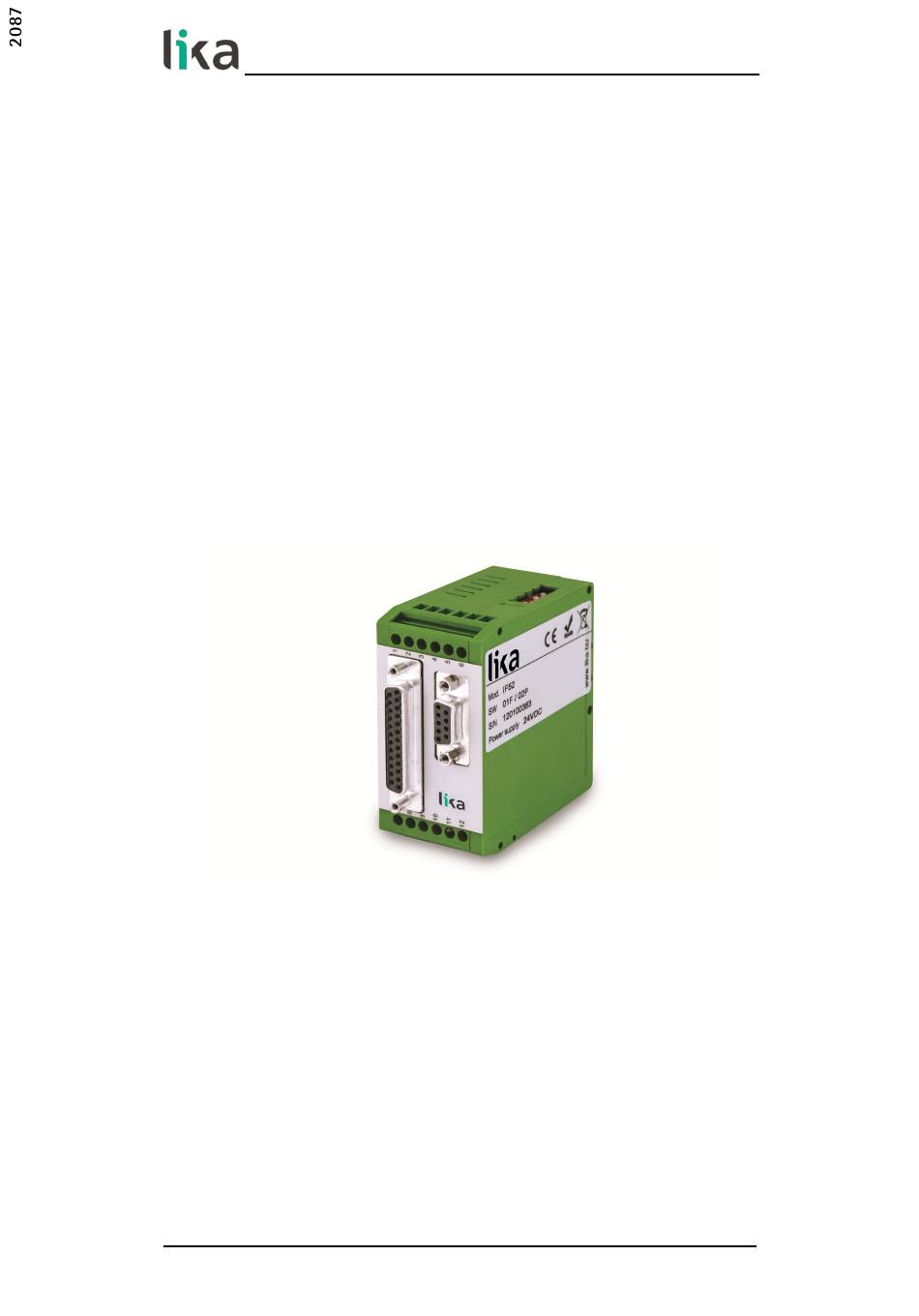

IF52
Manuale d'uso
IF52
Descrizione
IF52 è un convertitore compatto ed economico e tuttavia estremamente
performante adatto per tutte le applicazioni industriali in cui l'informazione
trasmessa da un sensore o da un encoder con interfaccia SSI debba essere
convertita in un segnale parallelo oppure in una stringa dati in formato seriale
RS-232.
L'unità è stata progettata per ospitare in un alloggiamento di dimensioni
contenute una morsettiera a 12 poli e due connettori D-SUB femmina, di cui
uno 9 poli e l'altro 25 poli. La custodia si presta all'installazione con sistema di
fissaggio secondo le norme DIN (in conformità allo standard EN 60715).
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Introduzione
4 - Istruzioni di montaggio
5 - Connessioni elettriche
6 - Impostazione degli switch DIL
7 – Funzioni estese impostabili via PC
8 - Lettura della posizione encoder mediante interfaccia seriale
9 - Parametri di impostazione
10 – Funzioni di conversione e di linearizzazione
11 - Funzioni di test
12 - Lista parametri
MAN IF52 I_E 1.1.odt
1 / 60
