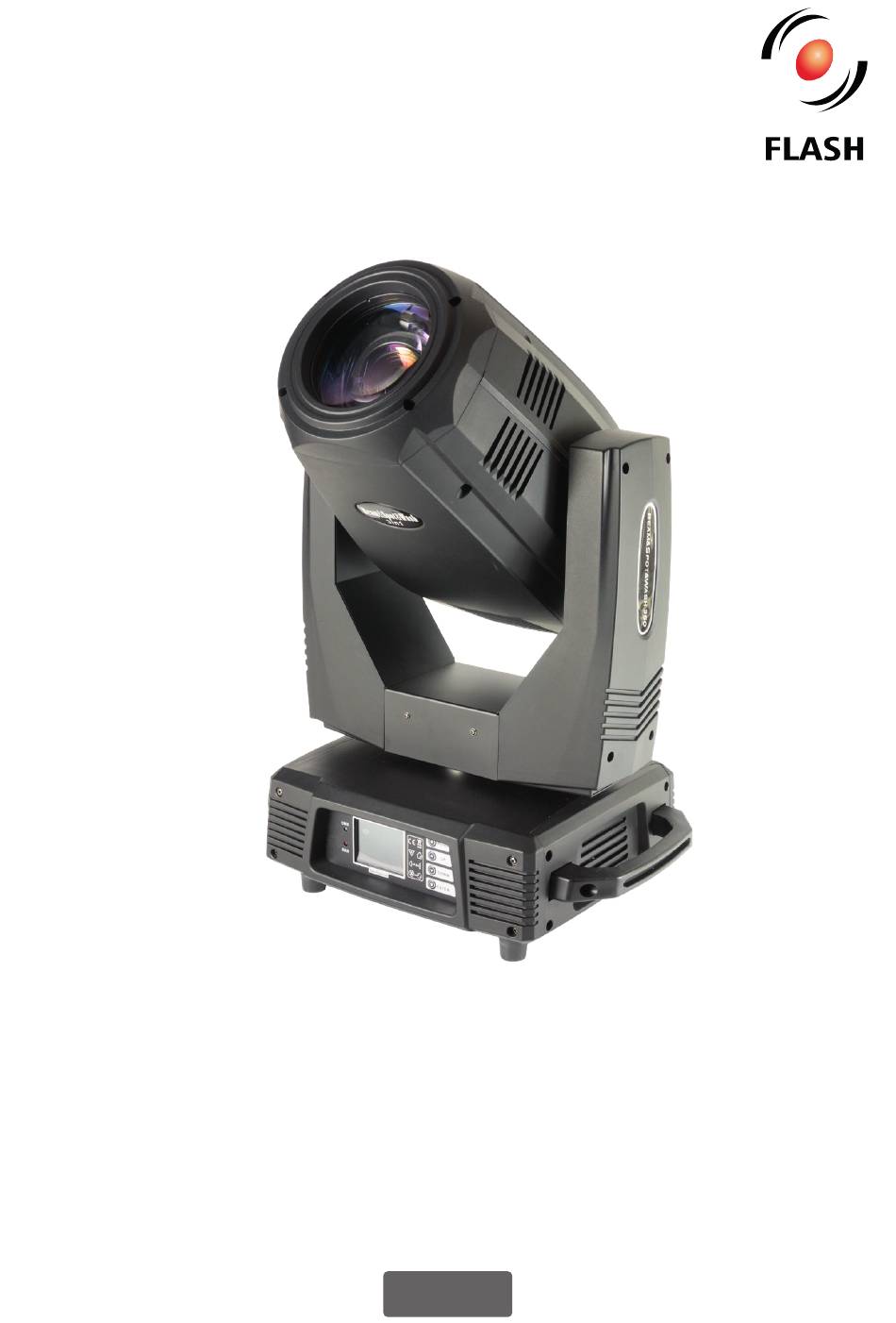

- Page 1 User Manual Instrukcja Obsługi MOVING HEAD 17R 350W 3in1 F7100531...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING MOVING HEAD 17R 350W 3IN1. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is 2. SAFETY INFORMATION higher than this. ... -
Page 3: Product Information
MOVING HEAD 17R 380W 3IN1 • Art No F7100531 strobe macro control available. 3. PRODUCT INFORMATION Prism wheel one rotated 6-facet linear Light Source: Philips MSD 17R 380W prism and one16-facet round rotating PAN range: 540 0 prism ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 110~240V 500W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Dmx Channels
MOVING HEAD 17R 380W 3IN1 • Art No F7100531 6. DMX CHANNELS 24 CH Mode Function Value Description 0-255 0-540 0 PAN Fine 0-255 TILT 0-255 0-270 0 TILT Fine 0-255 XY speed 0-255 Fast to Slow Function 30-50 Full lamp power (default) 60-80 Half lamp power over 3 sec. - Page 6 User Manual •Instrukcja Obsługi Function Value Description Gobo 1 10-15 Gobo 2 16-21 Gobo 3 22-27 Gobo 4 28-33 Gobo 5 34-39 Gobo 6 40-45 Gobo 7 46-51 Gobo 8 52-57 Gobo 9 58-63 Gobo 10 64-69 Gobo 11 70-75 Gobo 12 76-81 Gobo 13...
- Page 7 MOVING HEAD 17R 380W 3IN1 • Art No F7100531 Function Value Description Rot Gobo White Gobo 1 9-12 Gobo 2 13-16 Gobo 3 17-20 Gobo 4 21-24 Gobo 5 25-28 Gobo 6 29-32 Gobo 7 33-36 Gobo 8 37-40 Gobo 9...
- Page 8 User Manual •Instrukcja Obsługi Function Value Description 192-255 On 1 On 2 Prism 1 Rot. 0-127 0-400 degrees 128-190 Rotate forward (fast to slow) 191-192 Stop 193-255 Rotate reverse (slow to fast) Prism 2 Rot. 0-127 0-400 degrees 128-190 Rotate forward (fast to slow) 191-192 Stop 193-255...
- Page 9 MOVING HEAD 17R 380W 3IN1 • Art No F7100531...
- Page 10 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! UWAGA! LMH 150W Spot posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni. Nie należy włączać zasilania do głowicy, chyba że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką...
-
Page 11: Informacje O Produkcie
MOVING HEAD 17R 380W 3W1 • Art No F7100531 Dziękujemy za zakup urządzenia . Ze względów MOVING HEAD 17R 350W 3W1 bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Nie należy korzystać z urządzenia 2. -
Page 12: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA Urządzenie wyposażone jest w następujące GROUND DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON ŻEŃSKI MĘSKI 5.1 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Controller DMX 512 DMX 512... - Page 13 MOVING HEAD 17R 380W 3W1 • Art No F7100531 6. LISTA KANALOW DMX 24 CH Mode Function Value Description 0-255 0-5400 PAN Fine 0-255 TILT 0-255 0-2700 TILT Fine 0-255 XY speed 0-255 Fast to Slow Function 30-50 Full lamp power (default) 60-80 Half lamp power over 3 sec.
- Page 14 User Manual •Instrukcja Obsługi Function Value Description Gobo 1 10-15 Gobo 2 16-21 Gobo 3 22-27 Gobo 4 28-33 Gobo 5 34-39 Gobo 6 40-45 Gobo 7 46-51 Gobo 8 52-57 Gobo 9 58-63 Gobo 10 64-69 Gobo 11 70-75 Gobo 12 76-81 Gobo 13...
- Page 15 MOVING HEAD 17R 380W 3W1 • Art No F7100531 Function Value Description Rot Gobo White Gobo 1 9-12 Gobo 2 13-16 Gobo 3 17-20 Gobo 4 21-24 Gobo 5 25-28 Gobo 6 29-32 Gobo 7 33-36 Gobo 8 37-40 Gobo 9...
- Page 16 User Manual •Instrukcja Obsługi Function Value Description 192-255 On 1 On 2 Prism 1 Rot. 0-127 0-4000 128-190 Rotate forward (fast to slow) 191-192 Stop 193-255 Rotate reverse (slow to fast) Prism 2 Rot. 0-127 0-4000 128-190 Rotate forward (fast to slow) 191-192 Stop 193-255...
- Page 17 MOVING HEAD 17R 380W 3W1 • Art No F7100531...
- Page 18 F7100531 www.flash-butrym.pl...
