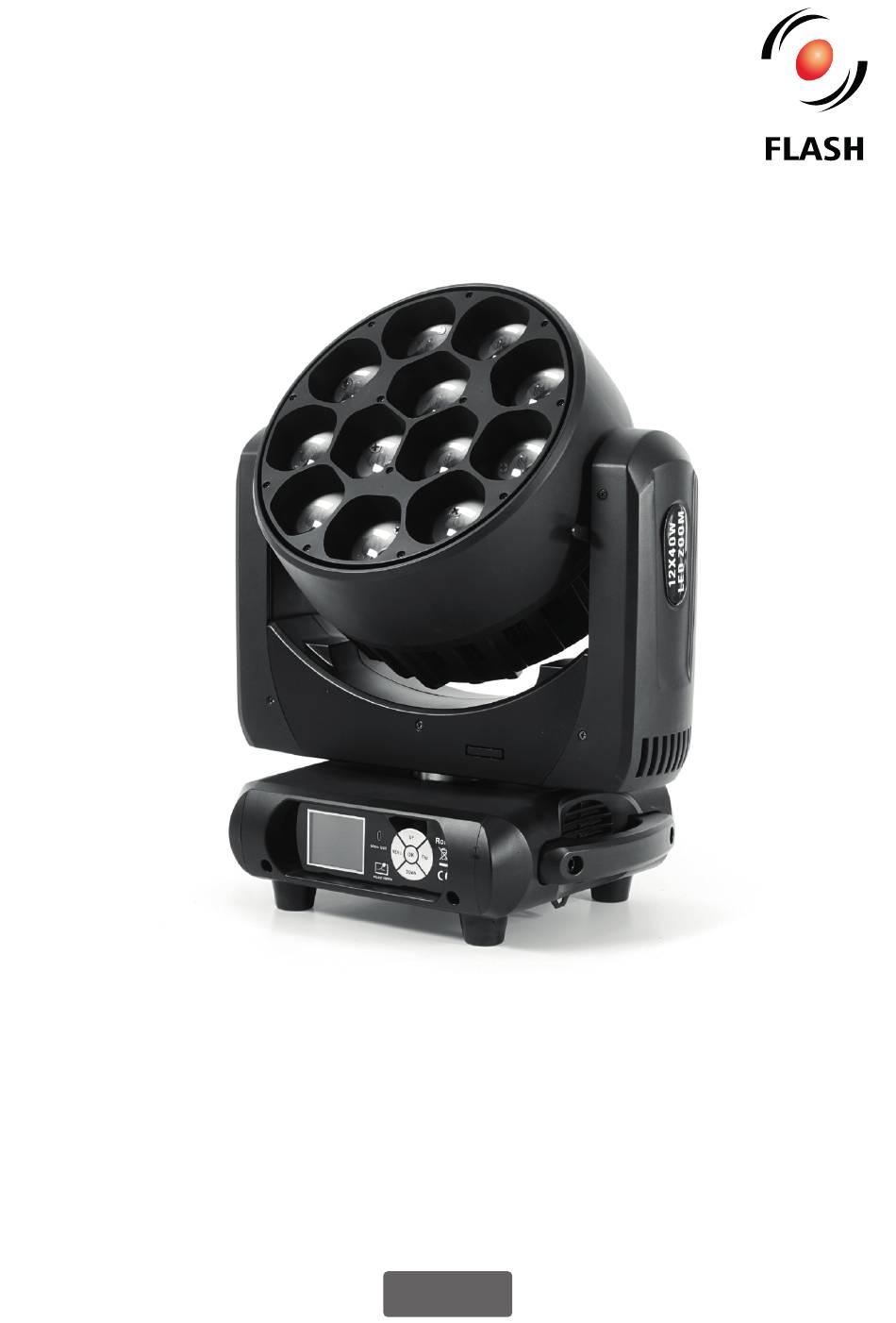

- Page 1 User Manual Instrukcja Obsługi LED MOVING HEAD PIXEL ZOOM 12x40W F7100520...
- Page 2 User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING LED MOVING HEAD PIXEL ZOOM 12x40W. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. 2. SAFETY INFORMATION Please keep this User Manual for future ...
- Page 3 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 3. PRODUCT INFORMATION 3-Pin XLR DMX input/output Color temp. 2800K - 8500K Light Source: 12pcs 40W 4in1 LEDs Wide zoom range: 5-600 Power supply: 100 - 240V AC, 50-60Hz ...
- Page 4 User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 550W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) .
- Page 5 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 6. DMX CHANNELS 6.1 CH21 Mode Function Value Description 0-255 0-540° Pan fine 0-255 Tilt 0-255 0-220° Tilt fine 0-255 Pan/Tilt spead 0-255 Fast - Slow Zoom 0-255 Wide 45° - Narrow 5°...
- Page 6 User Manual •Instrukcja Obsługi Function Value Description 59-71 Macro 4 72-84 Macro 5 85-97 Macro 6 98-110 Macro 7 111-123 Macro 8 124-136 Macro 9 137-149 Macro 10 150-162 Macro 11 163-175 Macro 12 176-188 Macro 13 189-201 Macro 14 202-214 Macro 15 215-227...
- Page 7 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 6.2 CH 61 Mode CH Function Value Description 0-255 0-540° Pan fine 0-255 Tilt 0-255 0-220° Tilt fine 0-255 Pan/Tilt spead 0-255 Fast - Slow Zoom 0-255 Wide 45° - Narrow 5°...
- Page 8 User Manual •Instrukcja Obsługi CH Function Value Description 6 Red 0-255 0-100% 6 Green 0-255 0-100% 6 Blue 0-255 0-100% 6 White 0-255 0-100% 7 Red 0-255 0-100% 7 Green 0-255 0-100% 7 Blue 0-255 0-100% 7 White 0-255 0-100% 8 Red 0-255 0-100%...
- Page 9 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 CH Function Value Description 31-40 Green 62-92 Blue 93-123 White 124-154 Yellow 155-185 Magenta 186-216 Cyan 217-255 RGBW Macro 0-20 Open 21-25 26-31 Green 32-37 Blue 38-43 Yellow 44-49 Magenta 50-55...
- Page 10 User Manual •Instrukcja Obsługi CH Function Value Description 164-169 Macro 18 170-175 Macro 19 176-181 Macro 20 182-187 Macro 21 188-193 Macro 22 194-199 Macro 23 200-205 Macro 24 206-211 Macro 25 212-217 Macro 26 218-255 Random Macro Rate 0-255 Fast - Slow Reset 0-244...
- Page 11 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 1. WPROWADZENIE Dziękujemy za zakup urządzenia LED Moving Head ZOOM 12x40W. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Nie należy korzystać z urządzenia 2.
- Page 12 User Manual •Instrukcja Obsługi 5. POLACZENIA Urządzenie wyposażone jest w następujące GROUND DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON ŻEŃSKI MĘSKI 5.1 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Controller DMX 512 DMX 512...
- Page 13 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 6. LISTA KANALOW DMX 6.1 CH21 Mode Function Value Description 0-255 0-540° Pan fine 0-255 Tilt 0-255 0-220° Tilt fine 0-255 Pan/Tilt speed 0-255 Fast - Slow Zoom 0-255 Wide 45° - Narrow 5°...
- Page 14 User Manual •Instrukcja Obsługi Function Value Description 59-71 Macro 4 72-84 Macro 5 85-97 Macro 6 98-110 Macro 7 111-123 Macro 8 124-136 Macro 9 137-149 Macro 10 150-162 Macro 11 163-175 Macro 12 176-188 Macro 13 189-201 Macro 14 202-214 Macro 15 215-227...
- Page 15 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 6.2 CH 61 Mode CH Function Value Description 0-255 0-540° Pan fine 0-255 Tilt 0-255 0-220° Tilt fine 0-255 Pan/Tilt spead 0-255 Fast - Slow Zoom 0-255 Wide 45° - Narrow 5°...
- Page 16 User Manual •Instrukcja Obsługi CH Function Value Description 6 Red 0-255 0-100% 6 Green 0-255 0-100% 6 Blue 0-255 0-100% 6 White 0-255 0-100% 7 Red 0-255 0-100% 7 Green 0-255 0-100% 7 Blue 0-255 0-100% 7 White 0-255 0-100% 8 Red 0-255 0-100%...
- Page 17 LED MOVING HEAD ZOOM 12x40W • Art No F7100520 CH Function Value Description 31-40 Green 62-92 Blue 93-123 White 124-154 Yellow 155-185 Magenta 186-216 Cyan 217-255 RGBW Macro 0-20 Open 21-25 26-31 Green 32-37 Blue 38-43 Yellow 44-49 Magenta 50-55...
- Page 18 Macro 18 170-175 Macro 19 176-181 Macro 20 182-187 Macro 21 188-193 Macro 22 194-199 Macro 23 200-205 Macro 24 206-211 Macro 25 212-217 Macro 26 218-255 Random Macro Rate 0-255 Fast - Slow Reset 0-244 Open 245-255 Reset F7100520 www.flash-butrym.pl...
