Flash F7100077 User Manual

Led virtuozo oving head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED Virtuozo Moving Head
F7100077
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7100077 and is the answer not in the manual?

Questions and answers

Related Manuals for Flash F7100077

Summary of Contents for Flash F7100077

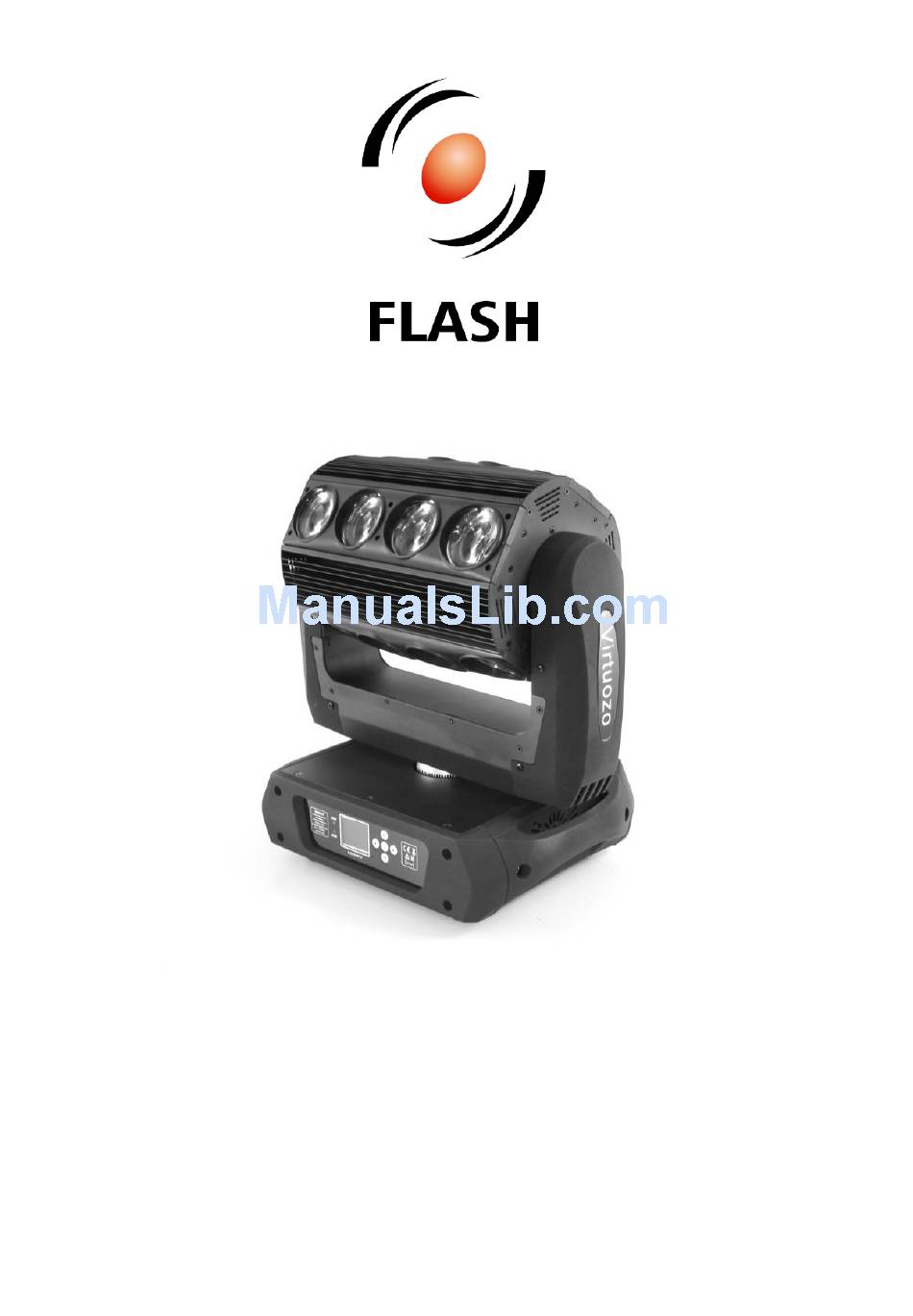

  • Page 1 LED Virtuozo Moving Head F7100077 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED Virtuozo Moving Head F7100077 Table of contents Unpacking ................................ 2 Product information ............................2 Product description ............................ 2 Specification ..............................2 Safety Instructions ............................3 Installation ................................ 3 Connections ..............................4 Voltage specification ..........................5 Connecting power supply ........................5 Maintenance and Cleaning ..........................

  • Page 3: Unpacking

    LED Virtuozo Moving Head F7100077 UNPACKING Thank you for choosing LED Virtuozo Moving Head. For your own safety, please read this manual before installing the device. This manual covers the important information on installation and applications. Please install and operate the fixture with following instructions. Meanwhile, please keep this manual well for future needs.

  • Page 4: Safety Instructions

    LED Virtuozo Moving Head F7100077 SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching wires! This device has left the factory in perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

  • Page 5: Connections

    LED Virtuozo Moving Head F7100077 Before mounting the fixture to any surface, make sure that the installation area can hold a minimum point load of 10 times the device's weight. Fixture installation must always be secured with a secondary safety attachment, such as an appropriate safety cable.

  • Page 6: Voltage Specification

    LED Virtuozo Moving Head F7100077 DMX-512 connection with DMX terminator: For installations where the DMX cable has to run a long distance or is in an electrically noisy environment, such as in a discotheque, it is recommended to use a OMX terminator. This helps in preventing corruption of the digital control signal by electrical noise.

  • Page 7: Operation Manual

    LED Virtuozo Moving Head F7100077 In order to make the lights in good condition and extend the life time, we suggest a regular cleaning to the lights. 1) Clean the inside and outside lens each week to avoid the weakness of the lights due to accumulation"...

  • Page 8: Menu

    LED Virtuozo Moving Head F7100077 Menu Menu diagram: Sound Run mode Auto 1 Auto 2 DMX Address 001-512 18CH Channel mode 30CH 82CH Invert Pan System Setup Invert Tilt Pan-Tilt Swap Encoder Keep No signal Clean Screen Saver Language Load Default...
  • Page 9 LED Virtuozo Moving Head F7100077 18CH mode Channel Function Effect CH 1 0-255: 0°- no limit CH 2 Pan fine 0-255: Fine Adjustment 0-55: Tilt non movement Unlimited Pan CH 3 56-155: Pan unlimited clockwise rotate slow to fast movement...
  • Page 10 LED Virtuozo Moving Head F7100077 CH 15 Line 2 Green dimmer 0-255: 0%-100% CH 16 Line 2 Blue dimmer 0-255: 0%-100% CH 17 Line 2 Yellow dimmer 0-255: 0%-100% CH 18 Line 3 Red dimmer 0-255: 0%-100% CH 19 Line 3 Green dimmer...
  • Page 11 LED Virtuozo Moving Head F7100077 82CH mode Channel Function Effect CH 1 0-255: 0°- no limit CH 2 Pan fine 0-255: Fine Adjustment 0-55: Tilt non movement CH 3 Unlimited Pan movement 56-155: Pan unlimited clockwise rotate slow to fast...
  • Page 12 LED Virtuozo Moving Head F7100077 CH 43 LED 7 Red dimmer 0-255: 0%-100% CH 44 LED 7 Green dimmer 0-255: 0%-100% CH 45 LED 7 Blue dimmer 0-255: 0%-100% CH 46 LED 7 Yellow dimmer 0-255: 0%-100% CH 47 LED 8 Red dimmer...

  • Page 13: Rozpakowanie

    LED Virtuozo Moving Head F7100077 ROZPAKOWANIE Dziękujemy za zakup urządzenia LED Virtuozo Moving Head. Dla własnego bezpieczeństwa, należy przeczytać instrukcję obsługi przed instalacją urządzenia. Niniejsza instrukcja obejmuje ważne informacje na temat instalacji i użytkowania. Proszę zainstalować i obsługiwać urządzenie zgodnie z poniższymi instrukcjami.

  • Page 14: Bezpieczeństwo

    LED Virtuozo Moving Head F7100077  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  Stopień ochrony IP: IP20  Chłodzenie: Aktywne  Wysokość [cm]: 46  Szerokość [cm]: 45  Głębokość [cm]: 31 ...

  • Page 15: Instalacja

    LED Virtuozo Moving Head F7100077 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia.

  • Page 16: Specyfikacja Zasilania

    LED Virtuozo Moving Head F7100077 Głowice mogą być połączone ze sobą szeregowo. Przewód sygnałowy powinien być ekranowany, dwurdzeniowy oraz posiadać złącza XLR wejściowe i wyjściowe. Poniższy diagram przedstawia schematy połączeń. DMX-512 connection with DMX terminator: W przypadku instalacji w systemie, gdzie kabel DMX musi przesyłać sygnał na dużą odległość lub jest umieszczony w otoczeniu urządzeń...

  • Page 17: Czyszczenie I Konserwacja

    LED Virtuozo Moving Head F7100077 Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia dotyczące poboru energii elektrycznej z sieci. UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być...

  • Page 18: Panel Sterowania

    LED Virtuozo Moving Head F7100077  Przed instalacją urządzenia upewnić się, że miejsce instalacji jest bezpieczne.  Upewnić się, że zainstalowany jest łańcuch bezpieczeństwa i sprawdzić, czy śruby są przykręcone prawidłowo.  Upewnić się, że soczewki są w dobrym stanie. Jeśli soczewka zostanie uszkodzona lub poważnie zarysowana zaleca się...

  • Page 19: Menu

    LED Virtuozo Moving Head F7100077 Menu Schemat menu urządzenia: Sound Tryb pracy Auto 1 Auto 2 Adres DMX 001-512 18CH Tryb kanałowy 30CH 82CH Odwrócony Pan Ustawienia systemu Odwrócony Tilt Zamiana Pan-Tilt Enkoder Keep Brak sygnału Clean Zapis ekranu Język Załaduj domyślne...

  • Page 20: Lista Kanałów Dmx

    LED Virtuozo Moving Head F7100077 Lista kanałów DMX Tryb 18CH Kanał Funkcja Efekt CH 1 0-255: 0°- bez limitu Pan- ustawienie CH 2 0-255: Regulacja precyzyjne 0-55: Brak funkcji CH 3 Pan- bez limitu 56-155: Obrót w prawo bez limitu (wolno-szybko) 156-255: Obrót w lewo bez limitu (wolno-szybko)
  • Page 21 LED Virtuozo Moving Head F7100077 CH 8 Ściemnianie 0-255: 0%-100% 0-3: Brak funkcji CH 9 Strobo 4-200: wolno-szybko 201-255: Losowo CH 10 Czerwony- sekcja 1 0-255: 0%-100% CH 11 Zielony- sekcja 1 0-255: 0%-100% CH 12 Niebieski- sekcja 1 0-255: 0%-100% CH 13 Żółty- sekcja 1...
  • Page 22 LED Virtuozo Moving Head F7100077 CH 13 Żółty 0-255: 0%-100% Statyczny pokaz 0-9: Brak funkcji CH 14 efektów 10-255: Statyczny pokaz efektów Dynamiczny pokaz 0-9: Brak funkcji CH 15 efektów 10-255: Dynamiczny pokaz efektów Prędkość efektu (Operuj 0-127: Kontrola prędkości efektu od lewej do prawej...
  • Page 23 LED Virtuozo Moving Head F7100077 CH 64 LED 12 Zielony 0-255: 0%-100% CH 65 LED 12 Niebieski 0-255: 0%-100% CH 66 LED 12 Żółty 0-255: 0%-100% CH 67 LED 13 Czerwony 0-255: 0%-100% CH 68 LED 13 Zielony 0-255: 0%-100%...
