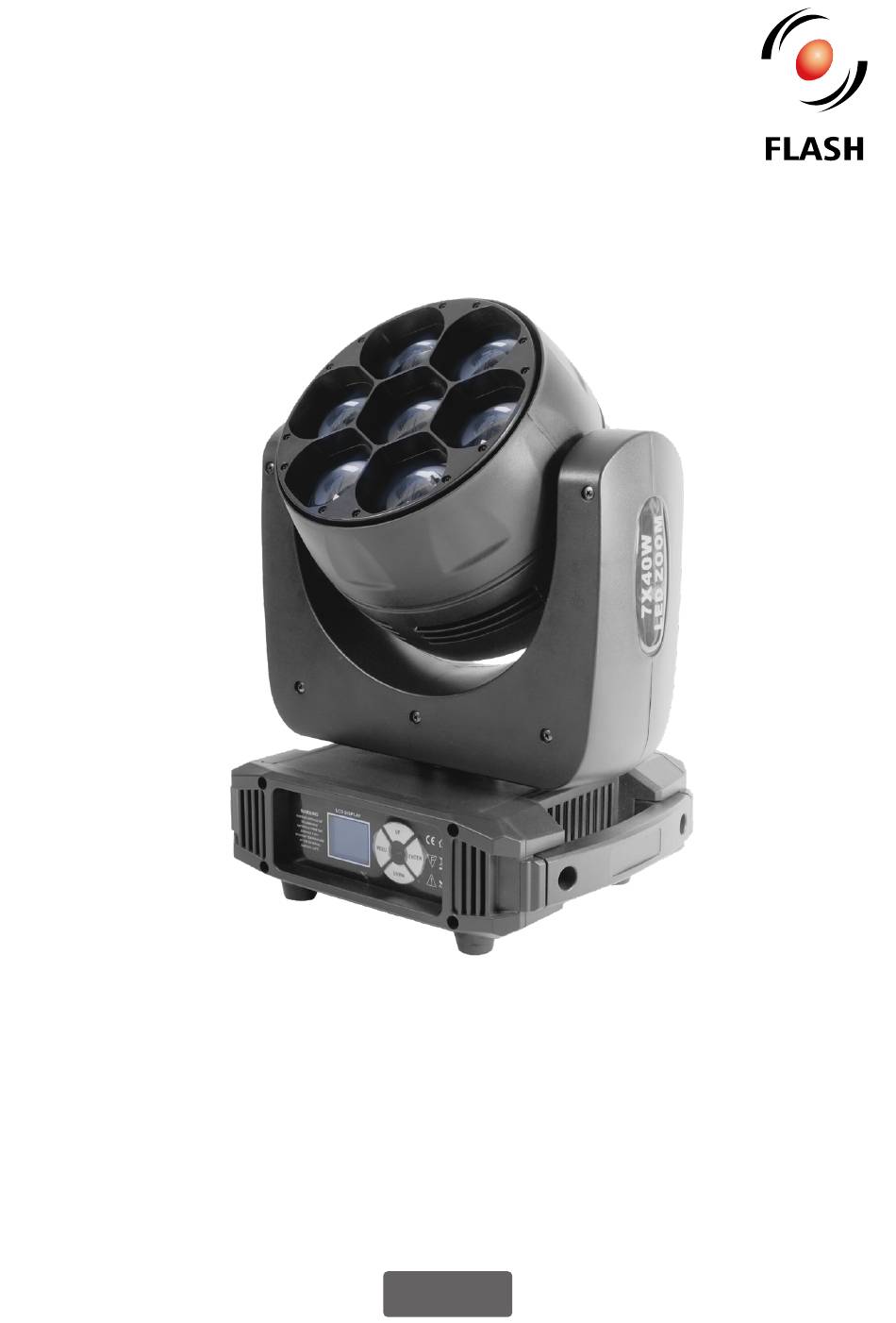

- Page 1 User Manual Instrukcja Obsługi MH-WASH LED 740 ZOOM F7100557...
- Page 2 Do not apply power to the MH-WASH LED 740 ZOOM unless the baase is securely fastened to a surface or to rigging hardware.
- Page 3 MH-WASH LED 740 ZOOM • Art No F7100557 3. PRODUCT INFORMATION Light Source: 7pcs 40W Protection: Auto temperature control OSRAM 4in1 LEDs system with big cooling fan. Wide zoom range: 5-600 IP20 protection rating. PAN range: 0-5400 ...
- Page 4 User Manual •Instrukcja Obsługi 1) Omega Bracket 2) Safety Clamp 3) Safety Cable 4) 1/4 Turn Quick-Lock Fasteners 5. CONNECTION The device is equipped with the following GROUND interfaces: DMX + 1. DMX (in/out): XLR 3-pin socket DMX - 2. Power (in/out): powerCON socket FEMALE MALE 5.1 Connecting DMX signal...
- Page 5 MH-WASH LED 740 ZOOM • Art No F7100557 Controller DMX 512 DMX 512 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 350W 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply...
- Page 6 User Manual •Instrukcja Obsługi 5.4 Display Instruction Display Description Addr setting Press Up and Down keys to adjust address Press Up and Down keys to place the X motor Pan fine Press the Up and Down keys to fine tune the X Tilt Press the Up and Down keys to place the Y motor Tilt Fine...
- Page 7 MH-WASH LED 740 ZOOM • Art No F7100557 6. DMX CHANNELS 6.1 CH17 Mode Function Value Description 0-255 0-5400 Pan Fine 0-255 Tilt 0-255 0-2200 Tilt Fine 0-255 Pan/Tilt Speed 0-255 Fast - Slow Zoom 0-255 Wide 60° - Narrow 5°...
- Page 8 User Manual •Instrukcja Obsługi 38-43 White 44-49 Yellow 50-55 Magenta 56-61 Cyan 62-67 RGBW 68-73 Macro 1 74-79 Macro 2 80-85 Macro 3 86-91 Macro 4 92-97 Macro 5 98-103 Macro 6 104-109 Macro 7 110-115 Macro 8 116-121 Macro 9 122-127 Macro 10 128-133...
- Page 9 MH-WASH LED 740 ZOOM • Art No F7100557 6.2 CH 21 Mode Function Value Description 0-255 0-540º Pan Fine 0-255 Tilt 0-255 0-220º Tilt Fine 0-255 Pan/Tilt Speed 0-255 Fast - Slow Zoom 0-255 Wide 60° - Narrow 5° Dimmer...
- Page 10 User Manual •Instrukcja Obsługi Function Value Description 72-84 Macro 5 85-97 Macro 6 98-110 Macro 7 111-123 Macro 8 124-136 Macro 9 137-149 Macro 10 150-162 Macro 11 163-175 Macro 12 176-188 Macro 13 189-201 Macro 14 202-214 Macro 15 215-227 Macro 16 228-255...
- Page 11 MH-WASH LED 740 ZOOM • Art No F7100557 6.3 CH 41 Mode Function Value Description 0-255 0-540º Pan fine 0-255 Tilt 0-255 0-220º Tilt fine 0-255 Pan/Tilt speed 0-255 Fast - Slow Zoom 0-255 Wide 60° - Narrow 5° Dimmer...
- Page 12 User Manual •Instrukcja Obsługi Function Value Description 6 Red 0-255 0-100% 6 Green 0-255 0-100% 6 Blue 0-255 0-100% 6 White 0-255 0-100% 7 Red 0-255 0-100% 7 Green 0-255 0-100% 7 Blue 0-255 0-100% 7 White 0-255 0-100% Open 1-255 Warm - Cold Color Macro...
- Page 13 MH-WASH LED 740 ZOOM • Art No F7100557 Function Value Description 92-97 Macro 5 98-103 Macro 6 104-109 Macro 7 110-115 Macro 8 116-121 Macro 9 122-127 Macro 10 128-133 Macro 11 134-139 Macro 12 140-145 Macro 13 146-151 Macro 14...
- Page 14 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! UWAGA! MH-WASH LED 740 ZOOM posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni.
- Page 15 MH-WASH LED 740 ZOOM • Art No F7100557 1. WPROWADZENIE Dziękujemy za zakup urządzenia MH-WASH LED 740 ZOOM. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. 2. ZASADY BEZPIECZENSTWA przechowywania urządzenia wynosi od 18°C do 40°C.
- Page 16 User Manual •Instrukcja Obsługi 4. INSTALACJA należy zadbać o poprawne podłączenie Po wyjęciu urządzenia z opakowania go do sieci elektrycznej oraz prawidłowe należy sprawdzić czy nie zostało ono uziemienie. Należy upewnić się, że uszkodzone podczas transportu. Przed parametry sieci elektrycznej są zgodne podłączeniem sieci elektrycznej...
- Page 17 MH-WASH LED 740 ZOOM • Art No F7100557 5. POLACZENIA Urządzenie wyposażone jest w następujące GROUND DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON ŻEŃSKI MĘSKI 5.1 Podłączenie sygnału DMX Połączenie odbywa się...
- Page 18 User Manual •Instrukcja Obsługi 5.4 Instrukcja Wyświetlacza Wyświetlacz Opis Addr setting Wciśnij przycisk Up i Down aby zmienić adresy Wciśnij przycisk Up i Down aby ustawić oś X Pan fine Wciśnij przycisk Up i Down aby ustawić dokładnie oś X Tilt Wciśnij przycisk Up i Down aby ustawić...
- Page 19 MH-WASH LED 740 ZOOM • Art No F7100557 6. LISTA KANALOW DMX 6.1 CH17 Mode Function Value Description 0-255 0-5400 Pan Fine 0-255 Tilt 0-255 0-2200 Tilt Fine 0-255 Pan/Tilt Speed 0-255 Fast - Slow Zoom 0-255 Wide 60° - Narrow 5°...
- Page 20 User Manual •Instrukcja Obsługi 38-43 White 44-49 Yellow 50-55 Magenta 56-61 Cyan 62-67 RGBW 68-73 Macro 1 74-79 Macro 2 80-85 Macro 3 86-91 Macro 4 92-97 Macro 5 98-103 Macro 6 104-109 Macro 7 110-115 Macro 8 116-121 Macro 9 122-127 Macro 10 128-133...
- Page 21 MH-WASH LED 740 ZOOM • Art No F7100557 6.2 CH 21 Mode Function Value Description 0-255 0-540º Pan Fine 0-255 Tilt 0-255 0-220º Tilt Fine 0-255 Pan/Tilt Speed 0-255 Fast - Slow Zoom 0-255 Wide 45° - Narrow 5° Dimmer...
- Page 22 User Manual •Instrukcja Obsługi Function Value Description 72-84 Macro 5 85-97 Macro 6 98-110 Macro 7 111-123 Macro 8 124-136 Macro 9 137-149 Macro 10 150-162 Macro 11 163-175 Macro 12 176-188 Macro 13 189-201 Macro 14 202-214 Macro 15 215-227 Macro 16 228-255...
- Page 23 MH-WASH LED 740 ZOOM • Art No F7100557 6.3 CH 41 Mode Function Value Description 0-255 0-540º Pan fine 0-255 Tilt 0-255 0-220º Tilt fine 0-255 Pan/Tilt speed 0-255 Fast - Slow Zoom 0-255 Wide 45° - Narrow 5° Dimmer...
- Page 24 User Manual •Instrukcja Obsługi Function Value Description 6 Red 0-255 0-100% 6 Green 0-255 0-100% 6 Blue 0-255 0-100% 6 White 0-255 0-100% 7 Red 0-255 0-100% 7 Green 0-255 0-100% 7 Blue 0-255 0-100% 7 White 0-255 0-100% Open 1-255 Warm - Cold Color Macro...
- Page 25 MH-WASH LED 740 ZOOM • Art No F7100557 Function Value Description 92-97 Macro 5 98-103 Macro 6 104-109 Macro 7 110-115 Macro 8 116-121 Macro 9 122-127 Macro 10 128-133 Macro 11 134-139 Macro 12 140-145 Macro 13 146-151 Macro 14...
- Page 28 F7100557 www.flash-butrym.pl...
