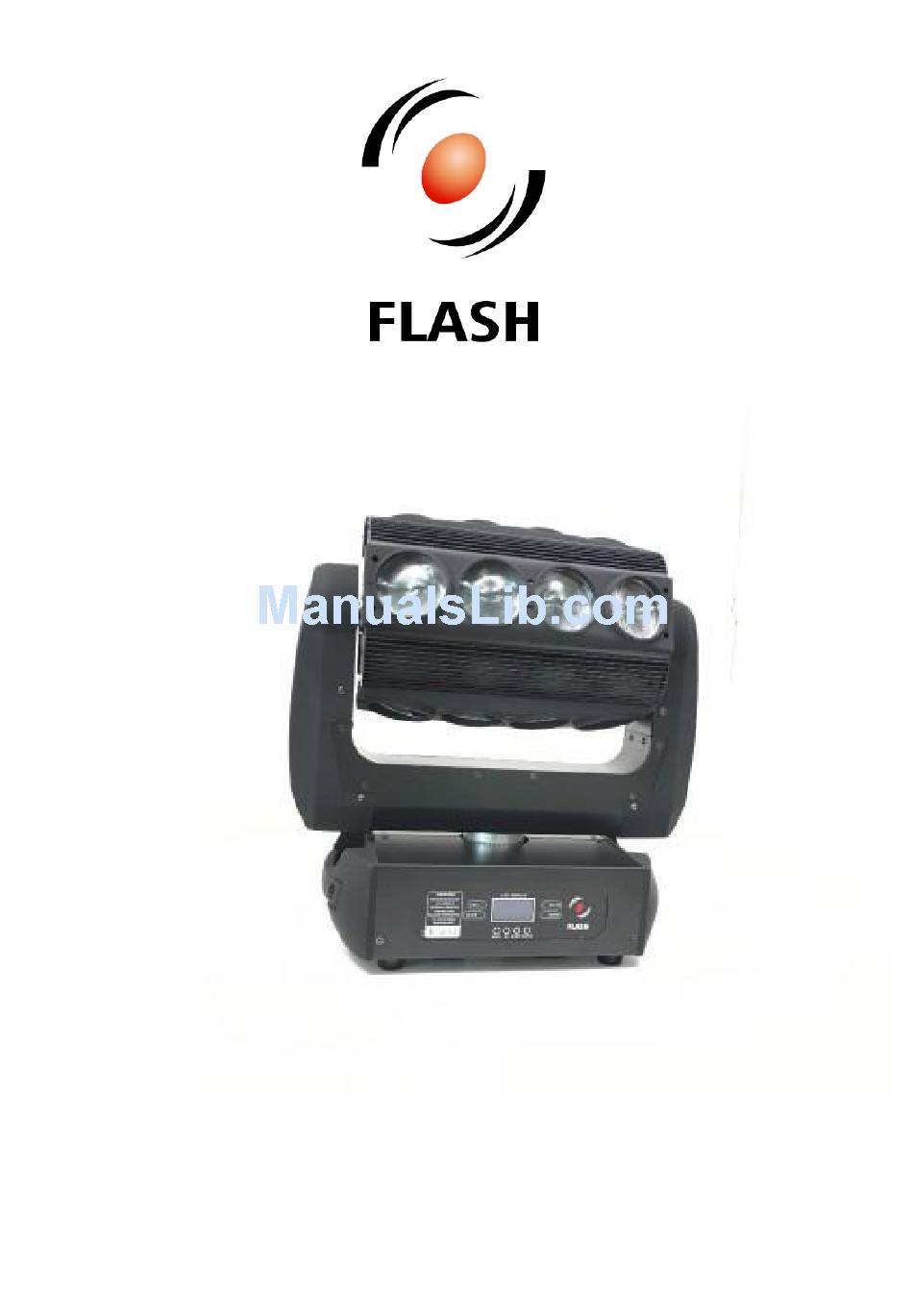

- Page 1 LED Moving Head Virtuoso 420 F7100084 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED Moving Head Virtuoso 420 F7100084 Table of contents Unpacking ................................ 2 Product information ............................2 Product description ............................ 2 Specification ..............................2 Safety Instructions ............................3 Installation ................................ 3 Connections ..............................4 Voltage specification ..........................5 Connecting power supply ........................5 Maintenance and Cleaning .......................... -
Page 3: Unpacking
LED Moving Head Virtuoso 420 F7100084 UNPACKING Thank you for choosing LED Virtuoso 420 Moving Head. For your own safety, please read this manual before installing the device. This manual covers the important information on installation and applications. Please install and operate the fixture with following instructions. Meanwhile, please keep this manual well for future needs. -
Page 4: Safety Instructions
LED Moving Head Virtuoso 420 F7100084 SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching wires! This device has left the factory in perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Page 5: Connections
LED Moving Head Virtuoso 420 F7100084 Before mounting the fixture to any surface, make sure that the installation area can hold a minimum point load of 10 times the device's weight. Fixture installation must always be secured with a secondary safety attachment, such as an appropriate safety cable. -
Page 6: Voltage Specification
LED Moving Head Virtuoso 420 F7100084 DMX-512 connection with DMX terminator: For installations where the DMX cable has to run a long distance or is in an electrically noisy environment, such as in a discotheque, it is recommended to use a OMX terminator. This helps in preventing corruption of the digital control signal by electrical noise. -
Page 7: Operation Manual
LED Moving Head Virtuoso 420 F7100084 CAUTION! Disconnect from mains before starting maintenance operation. In order to make the lights in good condition and extend the life time, we suggest a regular cleaning to the lights. 1) Clean the inside and outside lens each week to avoid the weakness of the lights due to accumulation"... -
Page 8: Menu
LED Moving Head Virtuoso 420 F7100084 Menu Menu diagram: DMXSet Address 001-512 Set DMX address Channel Set 15CH Set channel mode 27CH 75CH Mode Set Auto Auto mode Soun Sound control mode Slve1 Slave mode 1 Slve2 Slave mode 2... - Page 9 LED Moving Head Virtuoso 420 F7100084 DMX channel list 15CH mode Channel Function Effect CH 1 0-255: CH 2 Tilt 0-255: CH 3 Pan/Tilt Speed 0-255: fast to slow CH 4 Unlimited Pan movement 0-255: 0°- no limit CH 5 Unlimited Tilt movement 0-255: 0°- no limit...
- Page 10 LED Moving Head Virtuoso 420 F7100084 27CH mode Channel Function Effect CH 1 0-255: CH 2 Tilt 0-255: CH 3 Pan/Tilt Speed 0-255: fast to slow Unlimited Pan CH 4 0-255: 0°- no limit movement Unlimited Tilt CH 5 0-255: 0°- no limit...
- Page 11 LED Moving Head Virtuoso 420 F7100084 75CH mode Channel Function Effect CH 1 0-255: CH 2 Tilt 0-255: CH 3 Pan/Tilt Speed 0-255: fast to slow Unlimited Pan CH 4 0-255: 0°- no limit movement Unlimited Tilt CH 5 0-255: 0°- no limit...
- Page 12 LED Moving Head Virtuoso 420 F7100084 CH 42 LED 8 White 0-255: 0%-100% CH 43 LED 9 Red 0-255: 0%-100% CH 44 LED 9 Green 0-255: 0%-100% CH 45 LED 9 Blue 0-255: 0%-100% CH 46 LED 9 White 0-255: 0%-100%...
-
Page 13: Rozpakowanie
LED Moving Head Virtuoso 420 F7100084 ROZPAKOWANIE Dziękujemy za zakup urządzenia LED Głowica Ruchoma Virtuoso 420. Dla własnego bezpieczeństwa, należy przeczytać instrukcję obsługi przed instalacją urządzenia. Niniejsza instrukcja obejmuje ważne informacje na temat instalacji i użytkowania. Proszę zainstalować i obsługiwać urządzenie zgodnie z poniższymi instrukcjami. -
Page 14: Bezpieczeństwo
LED Moving Head Virtuoso 420 F7100084 Waga z opakowaniem [kg]: 19,4 W zestawie: Kabel zasilający , 2x uchwyt montażowy BEZPIECZEŃSTWO UWAGA! Zachowaj ostrożność podczas korzystania. Dotykanie przewodów może skutkować porażeniem przez wysokie napięcie. To urządzenie opuściło fabrykę w idealnym stanie technicznym. W celu utrzymania tego stanu i zapewnienia bezpiecznej pracy, absolutnie konieczne jest, aby postępować... -
Page 15: Instalacja
LED Moving Head Virtuoso 420 F7100084 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia. -
Page 16: Specyfikacja Zasilania
LED Moving Head Virtuoso 420 F7100084 Podłącz dostarczony kabel XLR do 3-pinowego żeńskiego wyjścia XLR kontrolera i po drugiej stronie do 3- pinowego męskiego wejścia XLR głowicy ruchomej. Głowice mogą być połączone ze sobą szeregowo. Przewód sygnałowy powinien być ekranowany, dwurdzeniowy oraz posiadać... -
Page 17: Podłączanie Zasilania
LED Moving Head Virtuoso 420 F7100084 Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu IEC-C13 z drugiej strony (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są... -
Page 18: Instrukcja Użytkowania
LED Moving Head Virtuoso 420 F7100084 INSTRUKCJA UŻYTKOWANIA Instrukcja użytkowania Aby uniknąć uszkodzenia urządzenia nie należy włączać go, jeśli było wystawione na działanie zmieniających się warunków atmosferycznych oraz dużych zmian temperatur. Należy upewnić się, urządzenie włączane jest w normalnej temperaturze. -
Page 19: Menu
LED Moving Head Virtuoso 420 F7100084 Menu Schemat menu urządzenia: DMXSet Address 001-512 Ustaw adres DMX Channel Set 15CH Ustaw tryb kanałowy 27CH 75CH Mode Set Auto Tryb Auto Soun Tryb sterowania dźwiękiem Slve1 Tryb Slave 1 Slve2 Tryb Slave 2... -
Page 20: Lista Kanałów Dmx
LED Moving Head Virtuoso 420 F7100084 Lista kanałów DMX Tryb 15CH Kanał Funkcja Efekt CH 1 0-255: CH 2 Tilt 0-255: CH 3 Predkość Pan/tilt 0-255: szybko-wolno CH 4 Nielimitowany ruch Pan 0-255: 0°- bez limitu CH 5 Nielimitowany ruch Tilt 0-255: 0°- bez limitu... - Page 21 LED Moving Head Virtuoso 420 F7100084 188-217: Auto 7 218-255: Auto 8 Predkość/Czułość CH 10 0-255: 0%-100% mikrofonu CH 11 LED 1 RGBW 0-255: 0%-100% CH 12 LED 2 RGBW 0-255: 0%-100% CH 13 LED 3 RGBW 0-255: 0%-100% CH 14...
- Page 22 LED Moving Head Virtuoso 420 F7100084 CH 19 LED 3 Czerwony 0-255: 0%-100% CH 20 LED 3 Zielony 0-255: 0%-100% CH 21 LED 3 Niebieski 0-255: 0%-100% CH 22 LED 3 Biały 0-255: 0%-100% CH 23 LED 4 Czerwony 0-255: 0%-100%...
- Page 23 LED Moving Head Virtuoso 420 F7100084 0-149: Brak funkcji Reset 150-200: Reset CH75 201-255: Brak funkcji www.flash-butrym.pl...
